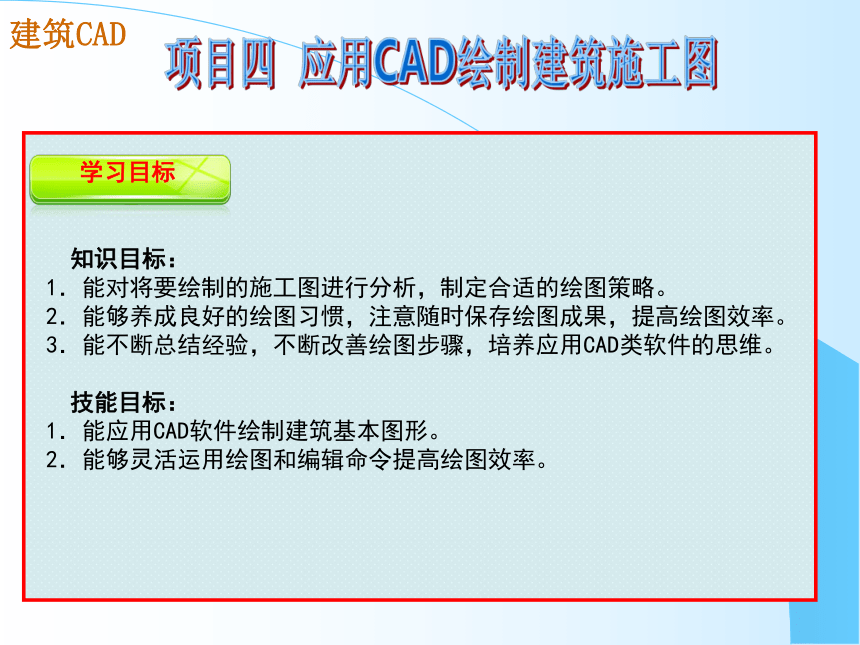

学习目标
知识目标：
1．能对将要绘制的施工图进行分析，制定合适的绘图策略。
2．能够养成良好的绘图习惯，注意随时保存绘图成果，提高绘图效率。
3．能不断总结经验，不断改善绘图步骤，培养应用CAD类软件的思维。
技能目标：
1．能应用CAD软件绘制建筑基本图形。
2．能够灵活运用绘图和编辑命令提高绘图效率。
项目四 应用CAD绘制建筑施工图
建筑CAD
【任务实施】
任务二 绘制某实验楼底层平面图

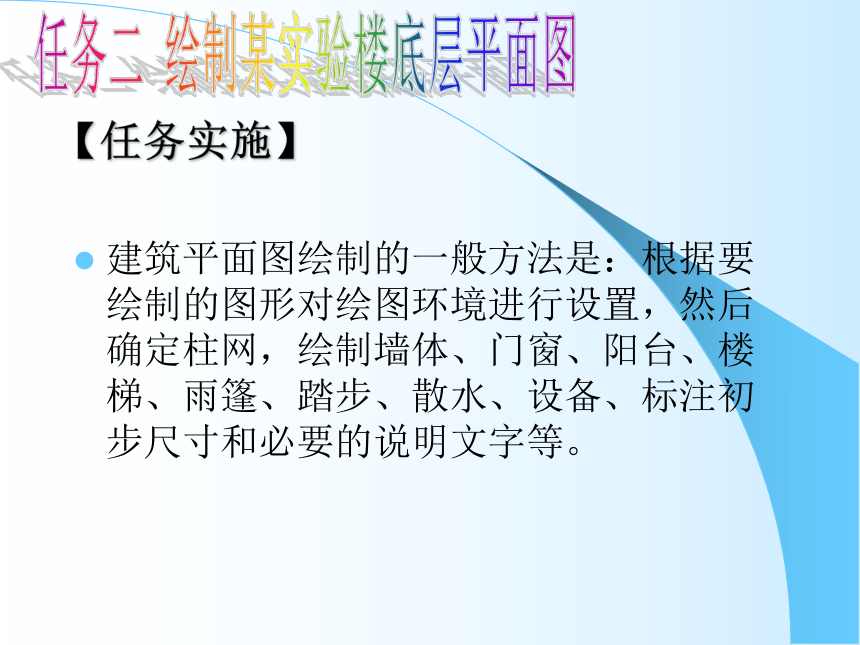

建筑平面图绘制的一般方法是：根据要绘制的图形对绘图环境进行设置，然后确定柱网，绘制墙体、门窗、阳台、楼梯、雨篷、踏步、散水、设备、标注初步尺寸和必要的说明文字等。

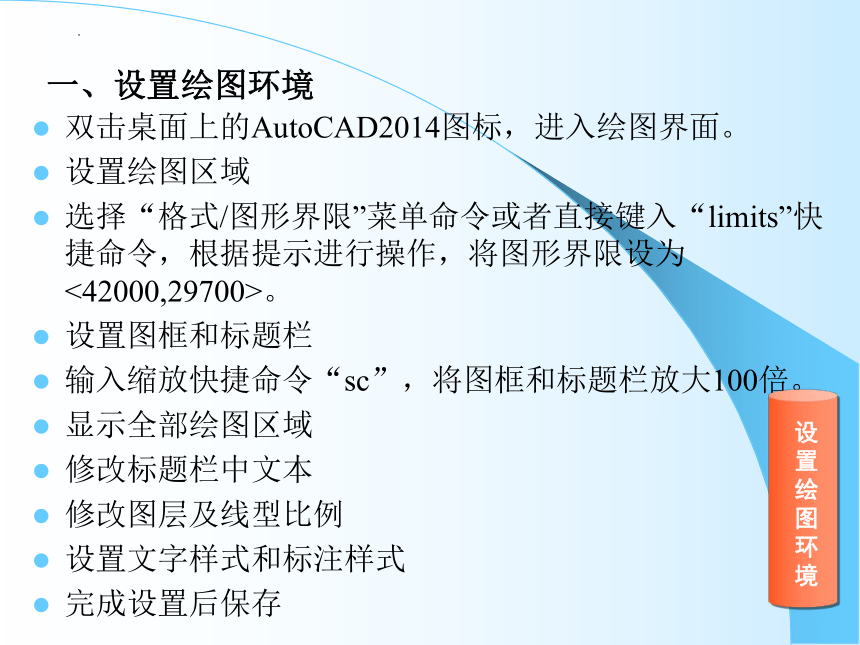

一、设置绘图环境
双击桌面上的AutoCAD2014图标，进入绘图界面。
设置绘图区域
选择“格式/图形界限”菜单命令或者直接键入“limits”快捷命令，根据提示进行操作，将图形界限设为<42000,29700>。
设置图框和标题栏
输入缩放快捷命令“sc”，将图框和标题栏放大100倍。
显示全部绘图区域
修改标题栏中文本
修改图层及线型比例
设置文字样式和标注样式
完成设置后保存
设
置
绘
图
环
境

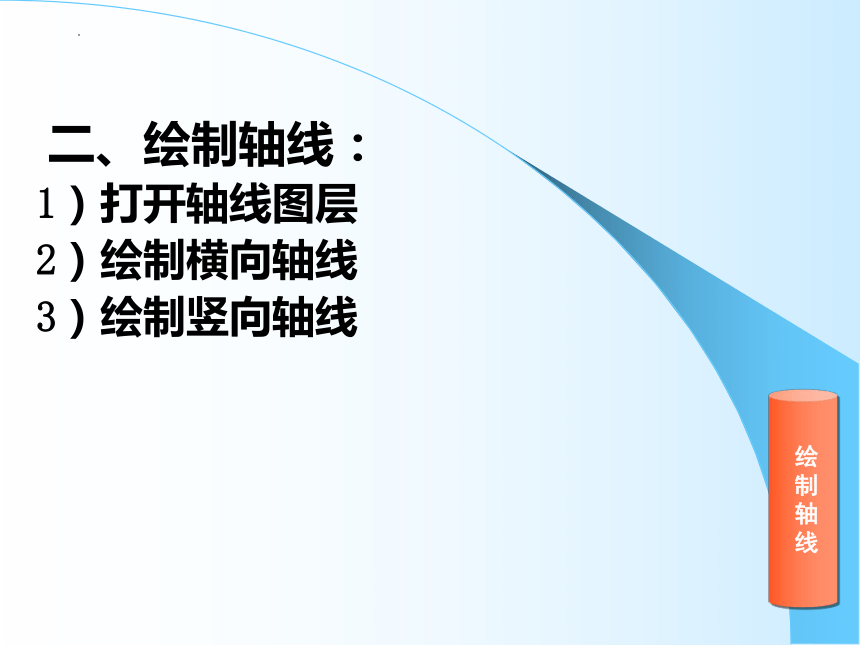

二、绘制轴线：
1）打开轴线图层
2）绘制横向轴线
3）绘制竖向轴线
绘
制
轴
线

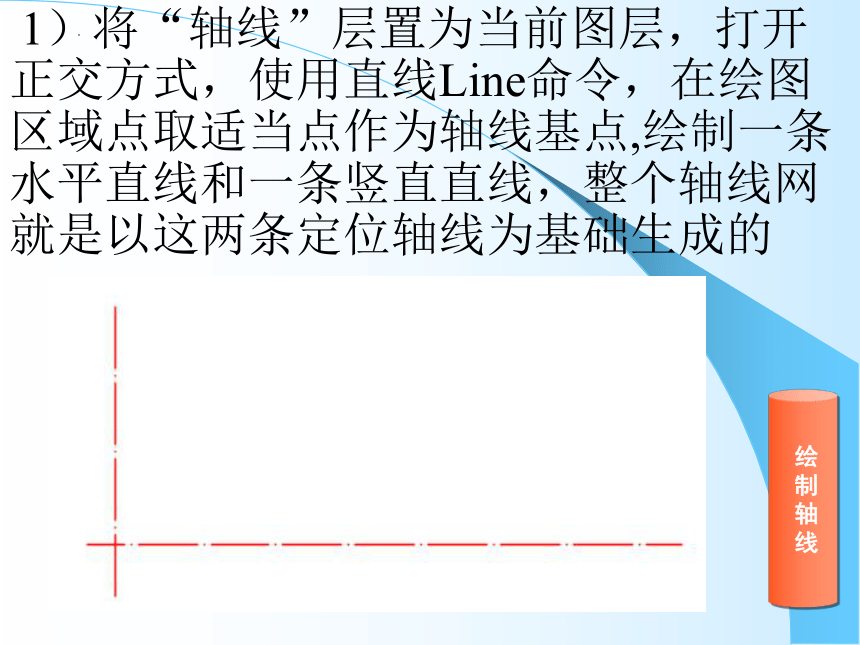

1）将“轴线”层置为当前图层，打开正交方式，使用直线Line命令，在绘图区域点取适当点作为轴线基点,绘制一条水平直线和一条竖直直线，整个轴线网就是以这两条定位轴线为基础生成的
绘
制
轴
线

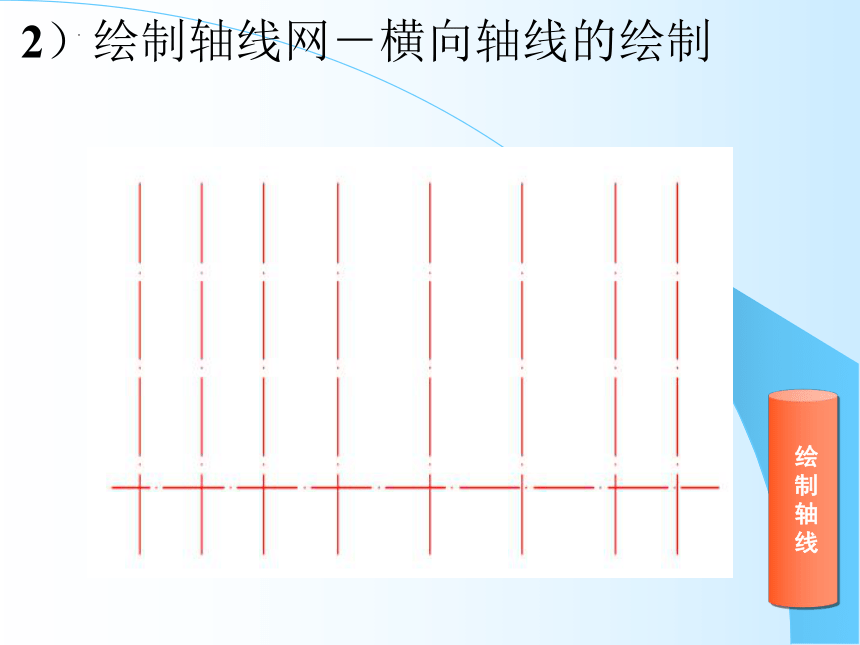

2）绘制轴线网－横向轴线的绘制
绘
制
轴
线

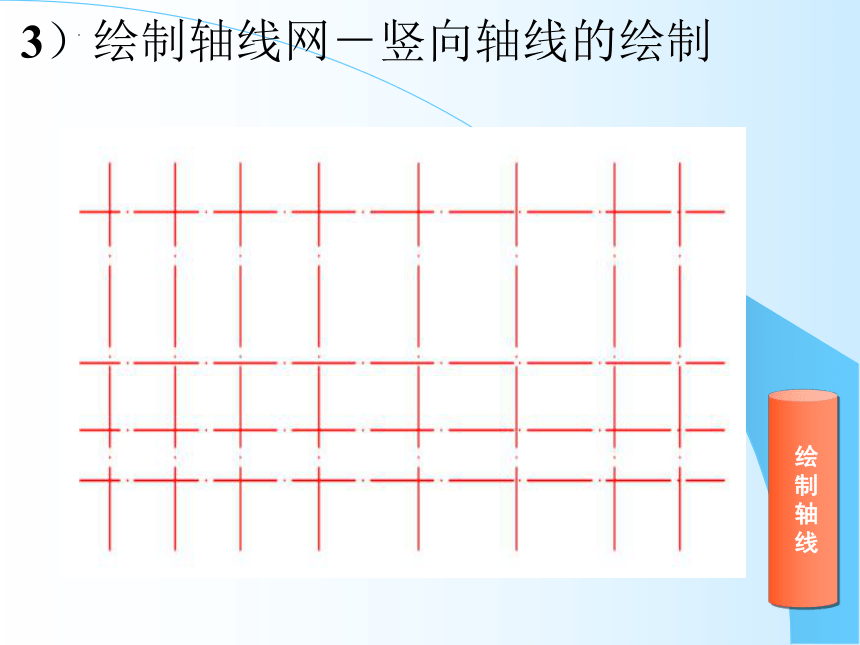

3）绘制轴线网－竖向轴线的绘制
绘
制
轴
线
1)将“kz（框架柱）”图层置为当前层。
2)框架柱的绘制。单击“矩形”命令或键入RECTANG(REC)，绘制单个柱子；再执行“拷贝”命令或键入COPY(CO或CP)完成其余框架柱的绘制
绘
制
框
架
柱
三、绘制墙体
1）将“qx（墙线）”图层置为当前层。
2）设置多线样式。
3）绘制及修改墙体
绘
制
墙
体
四、绘制门窗
1）将门窗（mc）图层设为当前图层。
2）设置多线样式。
3）绘制窗户
4）绘制门
绘
制
门
窗
五、绘制楼梯
1）将楼梯图层设置为当前图层
2） 绘制踏步线
3） 绘制折断符号及箭头
绘
制
楼
梯
六、绘制其它部分
1、绘制卫生间器具：蹲便器及小便器。利用矩形、圆、椭圆、直线、圆角、偏移等命令完成；
2、绘制台阶；
3、绘制散水。
绘
制
其
它
部
分
尺
寸
标
注
七、尺寸标注
根据建筑制图标准的规定，平面图上的尺寸一般分为三道尺寸，即总尺寸、轴线定位尺寸和细部尺寸。轴号圆直径参照绘图标注取800，数字及字母高度设置为500。标注时可按从细部到总体，也可从总体到细部的顺序。常常使用“线性”、“对齐”（主要用于斜向尺寸的标注）、“连续” 、“基线”等命令进行尺寸标注。
八、标注文字
为传达施工图设计信息，建筑施工图中需要标注必要的文字进行说明。文字标注的内容包括图名及比例、房间功能划分、门窗符号、楼梯说明等。
标
注
文
字
九、整理施工图
设置图框及标题栏将绘制好的建筑施工图放在图纸合适再位置，在标题栏内填入要表达的项目及内容。
整
理
施
工
图
