第5章　
文字与尺寸

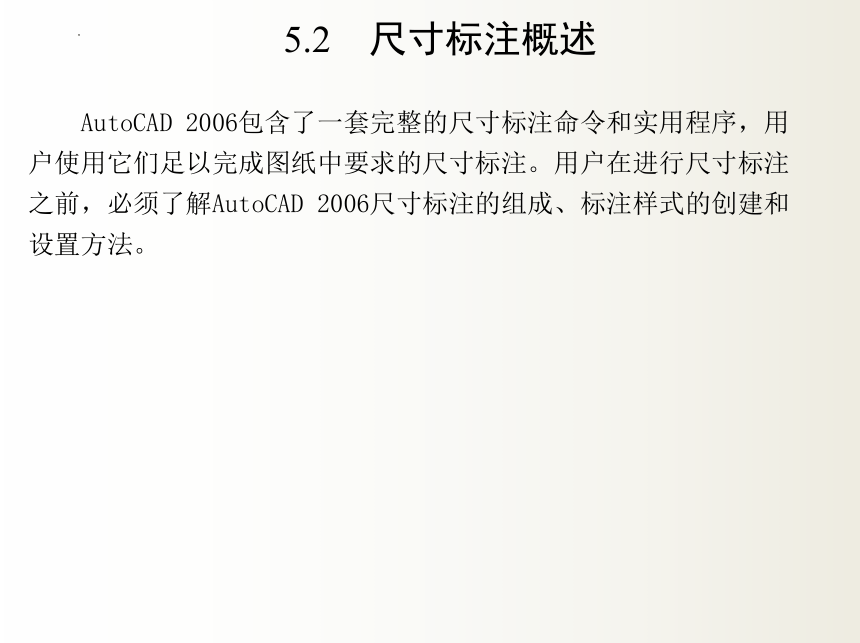

5.2　尺寸标注概述
AutoCAD 2006包含了一套完整的尺寸标注命令和实用程序，用户使用它们足以完成图纸中要求的尺寸标注。用户在进行尺寸标注之前，必须了解AutoCAD 2006尺寸标注的组成、标注样式的创建和设置方法。

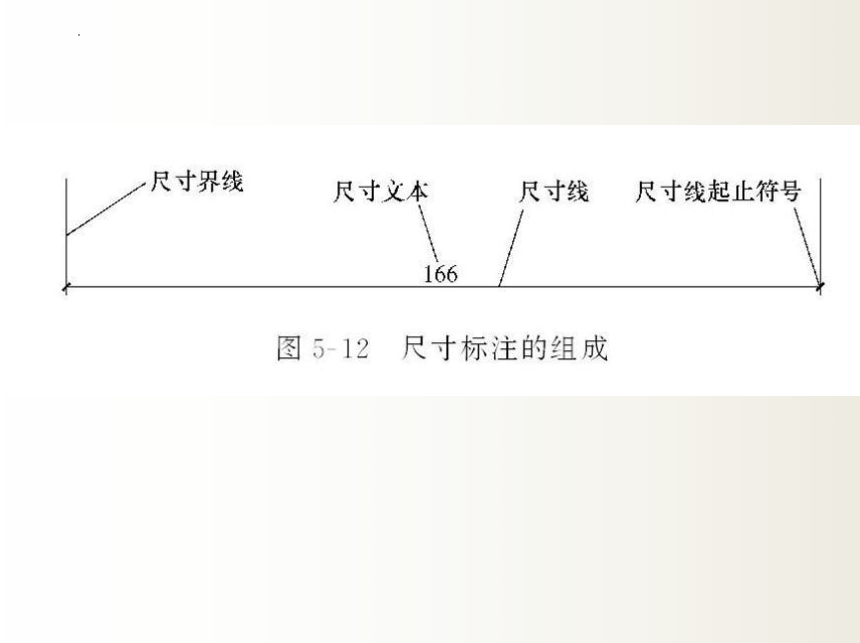

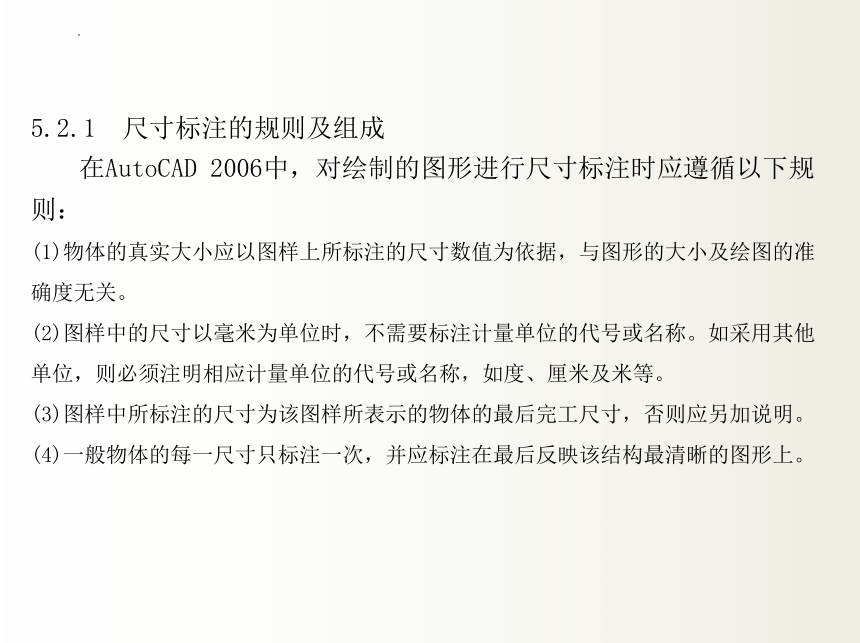

5.2.1　尺寸标注的规则及组成
在AutoCAD 2006中，对绘制的图形进行尺寸标注时应遵循以下规则：
(1)物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
(2)图样中的尺寸以毫米为单位时，不需要标注计量单位的代号或名称。如采用其他单位，则必须注明相应计量单位的代号或名称，如度、厘米及米等。
(3)图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否则应另加说明。
(4)一般物体的每一尺寸只标注一次，并应标注在最后反映该结构最清晰的图形上。
5.2.2　建筑工程图中尺寸标注的要求
建筑工程图中，尺寸分为定位尺寸、定量尺寸、总尺寸三种。绘图时应根据设计深度和图纸用途确定所需标注的尺寸。
1.建筑工程图中尺寸标注的尺寸基本规定
(1)尺寸单位：一般图形的单位为毫米，总平面图的尺寸单位为米并取2位小数。
(2)标高单位为米，一般图形取3位小数，如±0.000；总平面图取2位小数。
(3)轴线圆的直径不小于8mm，亦不宜大于10mm，字体一律大写。
(4)指北针的圆，其直径为24mm，指针尾部宽度宜取3mm。
(5)尺寸线间的间距以8～10mm为宜。
(6)字体控制高度：说明文字为3.5mm，标题文字为7mm，数字为2.5mm。
(7)详图索引圆直径为10mm，详图圆直径为14mm。
(8)轴线编号：横向轴线用阿拉伯数字编写，纵向轴线采用拉丁字母编写(其中I、O、Z除外)。

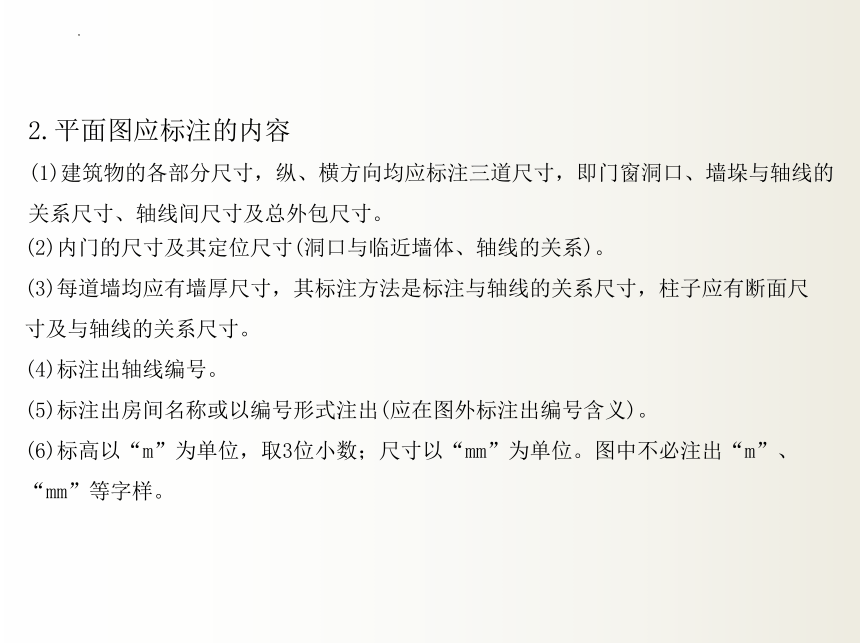

2.平面图应标注的内容
(1)建筑物的各部分尺寸，纵、横方向均应标注三道尺寸，即门窗洞口、墙垛与轴线的关系尺寸、轴线间尺寸及总外包尺寸。
(2)内门的尺寸及其定位尺寸(洞口与临近墙体、轴线的关系)。
(3)每道墙均应有墙厚尺寸，其标注方法是标注与轴线的关系尺寸，柱子应有断面尺寸及与轴线的关系尺寸。
(4)标注出轴线编号。
(5)标注出房间名称或以编号形式注出(应在图外标注出编号含义)。
(6)标高以“m”为单位，取3位小数；尺寸以“mm”为单位。图中不必注出“m”、“mm”等字样。
(7)标注门、窗代号，可以选用标准图号，也可以自行编号，采用后者时，应在门窗表中注明出处。
(8)墙体外侧构造做法(散水、台阶、雨罩、挑檐、窗台等)的尺寸。
(9)剖面图的剖切位置及编号，可用“A—A”、“1—1”等方式注写。
(10)其他必须标注出的内容，如材料图例、详图索引等。
3.立面图应标注的内容
(1)两端轴线编号。
(2)垂直方向上的三道尺寸，即分尺寸、层高尺寸及总外包尺寸。
(3)标注出室外地平、首层地面、各层楼面、顶板结构上表面、檐口和屋脊上皮的有关相对标高。
(4)标注材料做法代号及详图索引代号。

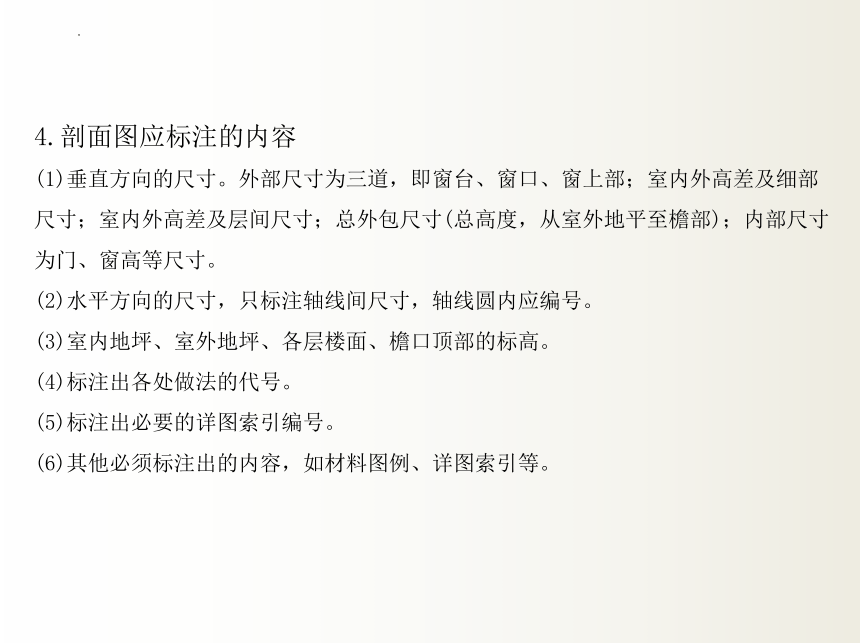

4.剖面图应标注的内容
(1)垂直方向的尺寸。外部尺寸为三道，即窗台、窗口、窗上部；室内外高差及细部尺寸；室内外高差及层间尺寸；总外包尺寸(总高度，从室外地平至檐部)；内部尺寸为门、窗高等尺寸。
(2)水平方向的尺寸，只标注轴线间尺寸，轴线圆内应编号。
(3)室内地坪、室外地坪、各层楼面、檐口顶部的标高。
(4)标注出各处做法的代号。
(5)标注出必要的详图索引编号。
(6)其他必须标注出的内容，如材料图例、详图索引等。

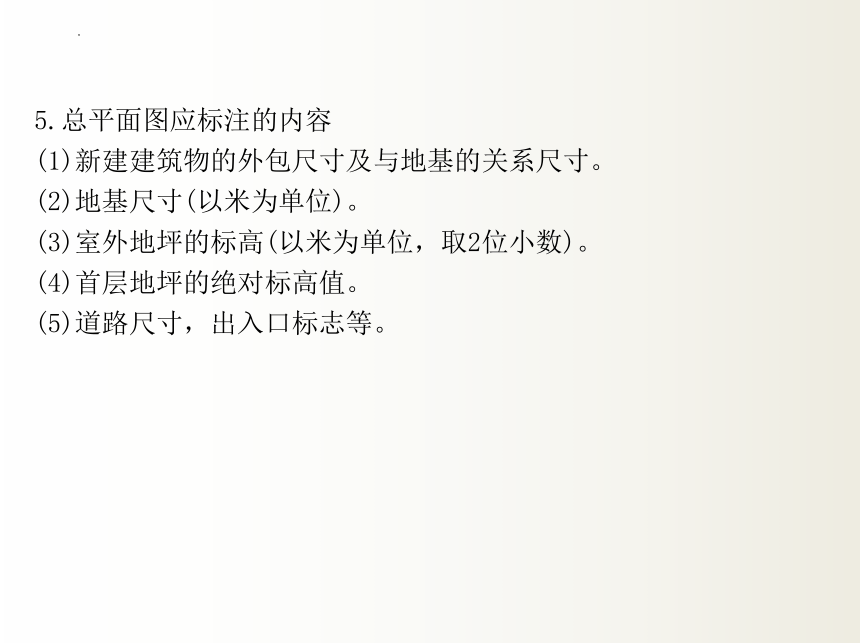

5.总平面图应标注的内容
(1)新建建筑物的外包尺寸及与地基的关系尺寸。
(2)地基尺寸(以米为单位)。
(3)室外地坪的标高(以米为单位，取2位小数)。
(4)首层地坪的绝对标高值。
(5)道路尺寸，出入口标志等。
5.2.3　标注样式的设置(D)
【尺寸标注样式】命令可以控制标注的格式和外观，建立强制执行的绘图标准，并有利于对标注格式及用途进行修改。
调用方法如下：
菜单栏：【格式】→【标注样式】
工具栏：
命令行：D
激活命令调出对话框，如图5-13所示。
：D
激活命令调出对话框，如图5-13所示。
1. 新建标注样式名称
在【标注样式管理器】中单击【新建】弹出如图5-14所示的对话框，根据第4章平面图的绘制需求设置样式名称，平面图比例为1∶100，因此根据制图规范样式名可定为GB100。
2. 设置直线
(1)单击【继续】弹出对话框以设置直线，如图5-15所示。
(2)对【尺寸线】一栏进行设置，如图5-1
3. 设置符号和箭头
【符号和箭头】选项卡可以设置箭头、圆心标记、弧长符号和半径标注折弯的属性，如图5-18所示。
在【箭头】一栏中根据建筑制图规则设置箭头形式与箭头大小。在【圆心标记】一栏中，可以设置圆或圆弧的圆心标记类型和大小。其中，选择【标记】选项可对圆或圆弧绘制圆心标记；选择【直线】选项，可对圆或圆弧绘制中心线；选择【无】选项，则没有任何标记。当选择【标记】或【直线】单选按钮时，可以在【大小】文本框中设置圆心标记的大小。
4.设置文字
(1)打开【文字】选项卡，对【文字外观】一栏进行设置，如图5-19所示。
(2)对【文字位置】 一栏进行设置，如图5-20所示。
5.调整
当尺寸界线之间没有足够的空间同时放置标注文字和箭头时，应从尺寸界线之间移出相关对象，具体设置如图5-21所示。
6.主单位与换算单位的设置
建筑制图时，在【主单位】中只对单位精度进行设置即可【换算单位】则保持默认值。
对标注尺寸样式的各选项卡设置完毕后点击【确定】，返回初始对话框选择【置为前】后关闭对话框，这样就完成了“GB100”的建筑尺寸标注样式设置。
5.2.4　标注工具的使用
用户在了解尺寸标注的组成与规则、标注样式的创建和设置方法后，接下来就可以使用标注工具标注图形了。AutoCAD中提供了完善的标注命令，例如使用直径标注、半径标注、角度标注、线性标注、圆心标记标注等标注命令，可以对直径、半径、角度、直线及圆心位置等进行标注。
AutoCAD中提供了十余种标注工具用以标注图形对象，分别位于标注菜单或标注工具栏中，如图5-22所示。使用它们可以进行角度、直径、半径、线性、对齐、连续、圆心及基线等标注。本章将主要介绍【线性标注】、【基线标注】、【连续标注】的标注方法。
(1)线性标注(DLI)：可创建用于标注用户坐标系XY平面中的两个点之间的距离测量值，并通过指定点或选择一个对象来实现。
调用方法如下。
多行文字(M)：通过对话框输入尺寸文本。
文字(T)：通过命令行输入尺寸文本。
角度(A)：尺寸文本旋转角度。
水平(H)：标注水平尺寸。
垂直(V)：标注垂直尺寸。
旋转(R)：确定尺寸线旋转角度。
标注结果如图5-23所示。
(2)基线标注(DBA)：可以创建一系列由相同的标注原点测量出来的标注。与连续标注一样，在进行基线标注之前也必须先创建(或选择)一个线性、坐标或角度标注作为基准标注。
调用方法如下：
(3)连续标注 (DCO)：可以创建一系列端对端放置的标注，每个连续标注都从前一个标注的第二个尺寸界线处开始。
在进行连续标注之前，必须先创建(或选择)一个线性、坐标或角度标注作为基准标注，以确定连续标注所需要的前一尺寸标注的尺寸界线，然后执行连续标注命令。
标注结果如图5-25所示。
