编辑图形
单元四
在使用AutoCAD 绘制建筑图形时，单纯地使用绘制工具只能创建一些简单的基础对象，对于复杂的建筑图形，往往不能一次完成，而是通过不断的修改来达到最终的效果，而AutoCAD 提供复制、镜像、移动等命令来完成操作。
本单元主要介绍图形编辑命令，包括图形的删除、复制、镜像、偏移、阵列、移动、旋转、缩放、修剪与延伸、打断、分解、倒角和圆角、多线段编辑和多线编辑等操作。
【单元描述】
【重点与难点】
1. 镜像、移动、复制对象
2. 拉伸和修剪对象
3. 多线编辑对象
4. 图形的缩放
4.5　其他形式的操作
知识目标
了解等分、多线编辑、复制、剪切对象到剪切板的应用。
掌握多段线编辑、测量工具的应用。
熟悉移动、缩放、旋转命令的应用。
4.5.1移动
命令：MOVE
下拉菜单：修改→移动（M）
工具栏：修改工具栏→
功能：将指定的对象移到指定的位置。
操作格式：点取相应的菜单项、工具栏按钮或输入MOVE 命令后回车。

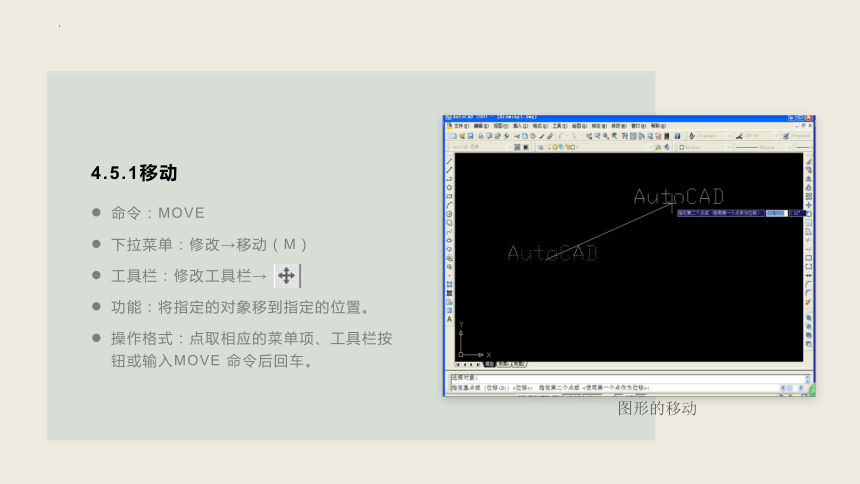

图形的移动
4.5.2　缩放
命令行:SCALE
下拉菜单:修改→缩放(SC)
工具栏修改工具栏→
功能:将对象按指定的比例因子相对于指定的基点放大或缩小。
操作格式:点取相应的菜单项、工具栏按钮或输人SCALE命令后回车。
图形

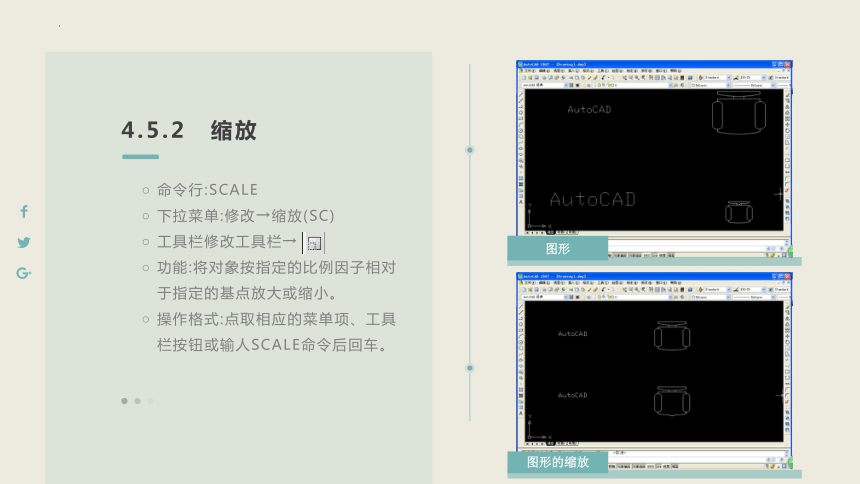

图形的缩放
4.5.3　旋转
命令行：ROTATE
下拉菜单：修改→旋转（RO）
工具栏：修改工具栏→
功能：将所选对象围绕指定点（称为旋转基点）旋转指定的角度。
操作格式：点取相应的菜单项、工具栏按钮或输入ROTATE 命令后回车。

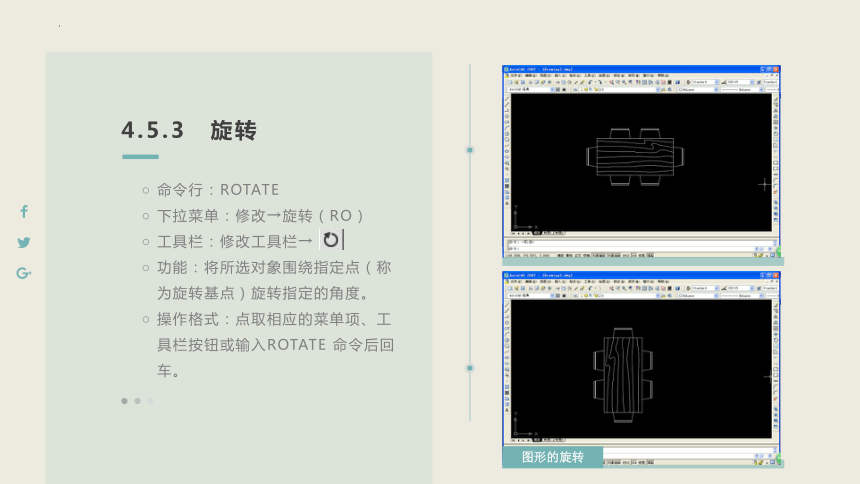

图形的旋转
4.5.4　多段线编辑操作
命令：PEDIT
下拉菜单：修改→对象→多段线（P）
工具栏：修改工具栏→
功能：编辑和修改多段线。
操作格式：单击相应的菜单项、按钮或输入PEDIT 命令后回车。
多用线的编辑
4.5.5　测量
命令：MEASURE
功能：测量图形对象的等距分数。
操作格式：输入MEASURE 命令后回车。
（b）测量对象
（a）
4.5.6　等分
命令：DIVIDE
功能：把对象等分为N 等份。
操作格式：输入DIVIDE 命令后回车。
等分对象（续）
等分对象
4.5.7复制对象到剪贴板
命令：COPYCLIP
下拉菜单：编辑→复制（C）
快捷键：Ctrl +C
功能：将指定的对象复制到剪贴板上。
操作格式：点取下拉菜单项“编辑→复制”，或按下快捷键Ctrl +C，或输入COPYCLIP 命令后回车。
4.5.8剪切对象到剪贴板
命令：CUTCLIP
下拉菜单：编辑→剪切（T）
快捷键：Ctrl +X
功能：将指定的对象放到剪贴板上。
操作格式：点取下拉菜单项“编辑→剪切”，或按下快捷键Ctrl + X，或输入CUTCLIP 后回车。
4.5.9粘贴对象
命令：PASTECLIP
下拉菜单：编辑→粘贴
快捷键：Ctrl +V
功能：将剪贴板上的对象按指定比例粘贴到指定位置。
操作格式：点取下拉菜单项“编辑→粘贴”，或按下快捷键Ctrl +V，或输PASTECLIP 命令后回车。
图4-35复制、粘贴对象
图（4-34）
4.5.10　多线编辑
多线绘制完成后.其形状往往不能完全满足需要。但多线是一个整体，用普通编辑命令是不能对它进行修改的，这就需要使用专门的多线编辑命令。“多线”命令可以控制多线间的相交形式，增加、删除多线的顶点，控制多线的打断或结合。
多线编辑的方法多线编辑的方法有三种:
命令:MLEDIT;
菜单:“修改”→“对象”→“多线”;
命令与提示执行多线命令后弹出“多线编辑工具”对话框。
