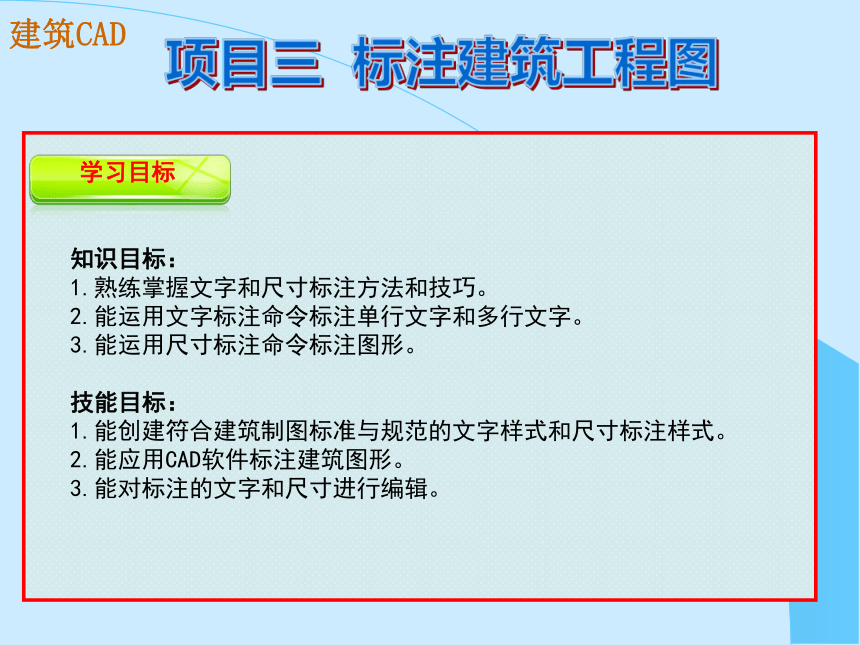

学习目标
知识目标：
1.熟练掌握文字和尺寸标注方法和技巧。
2.能运用文字标注命令标注单行文字和多行文字。
3.能运用尺寸标注命令标注图形。
技能目标：
1.能创建符合建筑制图标准与规范的文字样式和尺寸标注样式。
2.能应用CAD软件标注建筑图形。
3.能对标注的文字和尺寸进行编辑。
项目三 标注建筑工程图
建筑CAD
任务2 尺寸标注

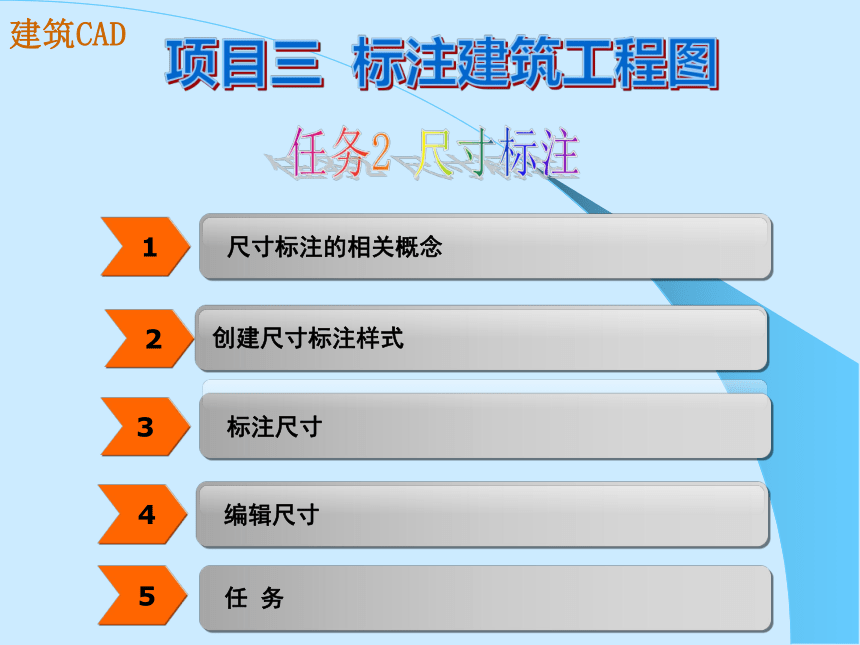

1
尺寸标注的相关概念
2
创建尺寸标注样式
3
标注尺寸
4
编辑尺寸
项目三 标注建筑工程图
建筑CAD
5
任 务

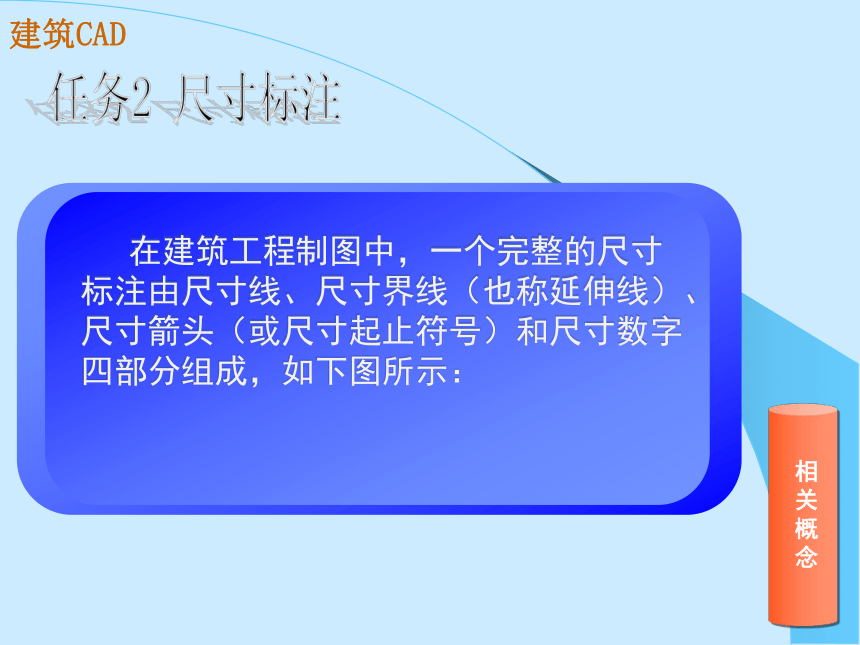

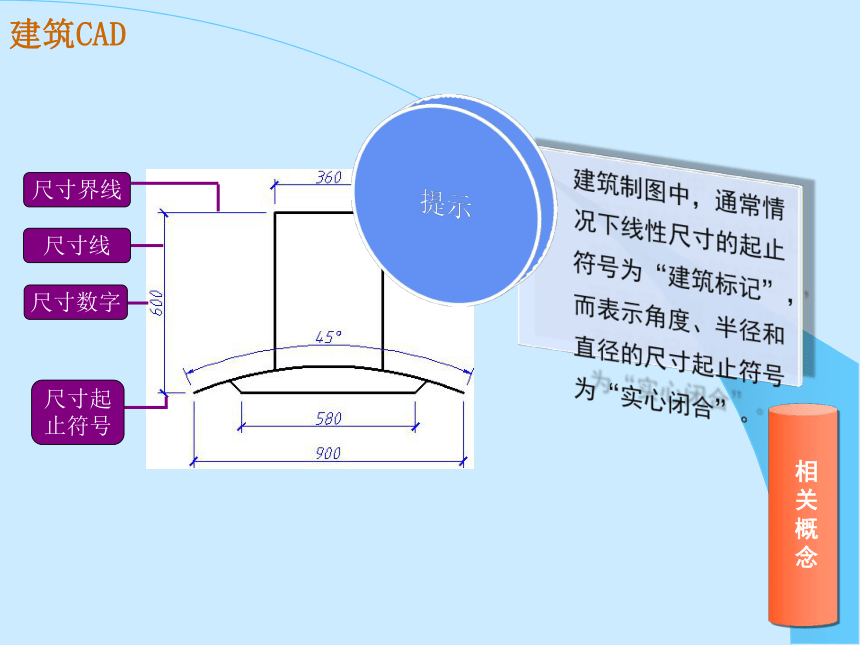

在建筑工程制图中，一个完整的尺寸标注由尺寸线、尺寸界线（也称延伸线）、尺寸箭头（或尺寸起止符号）和尺寸数字四部分组成，如下图所示：
相
关
概
念
任务2 尺寸标注
建筑CAD
尺寸线
尺寸数字
尺寸界线
尺寸起止符号
相
关
概
念
建筑CAD
相
关
概
念

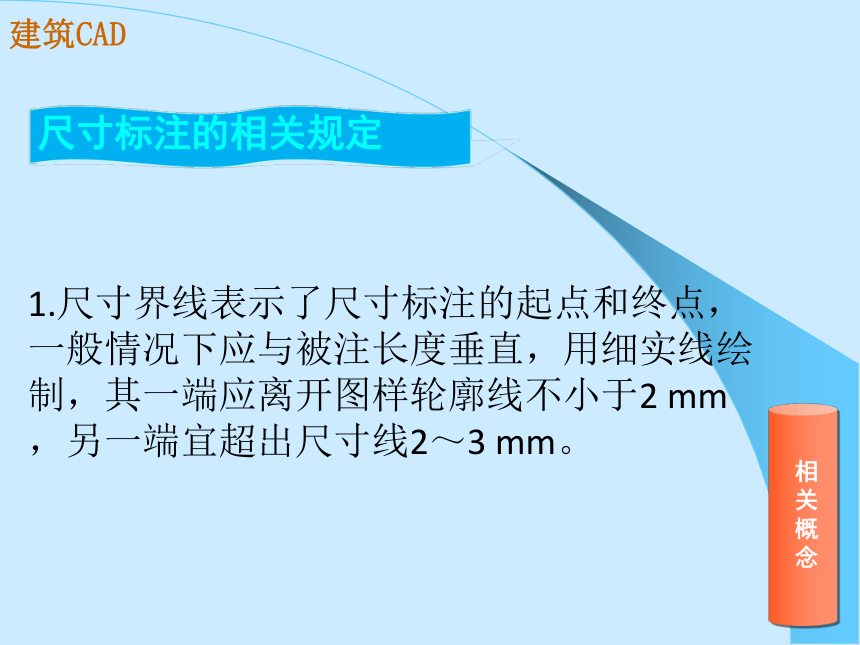

1.尺寸界线表示了尺寸标注的起点和终点，一般情况下应与被注长度垂直，用细实线绘制，其一端应离开图样轮廓线不小于2 mm，另一端宜超出尺寸线2～3 mm。
尺寸标注的相关规定
建筑CAD
相
关
概
念

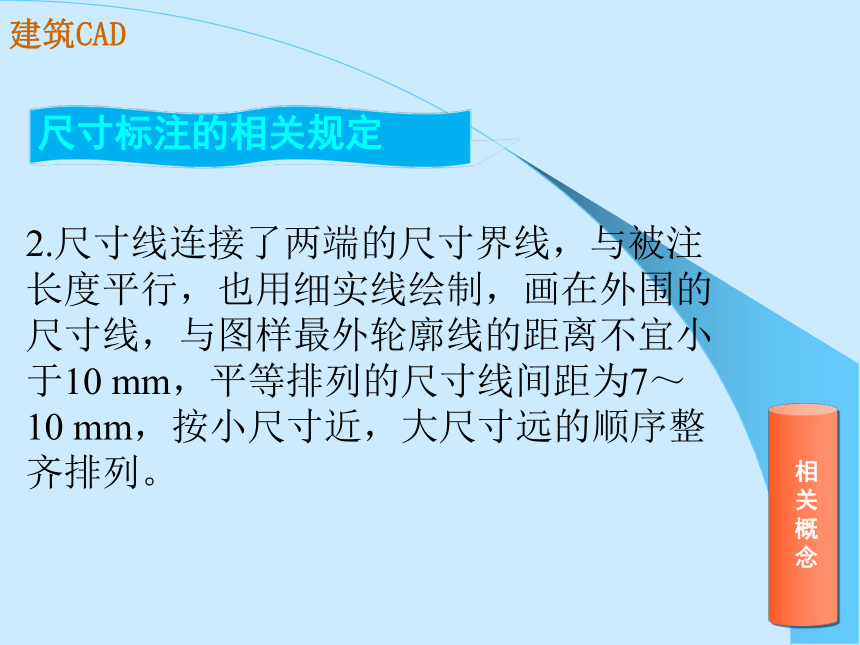

2.尺寸线连接了两端的尺寸界线，与被注长度平行，也用细实线绘制，画在外围的尺寸线，与图样最外轮廓线的距离不宜小于10 mm，平等排列的尺寸线间距为7～10 mm，按小尺寸近，大尺寸远的顺序整齐排列。
尺寸标注的相关规定
建筑CAD
相
关
概
念

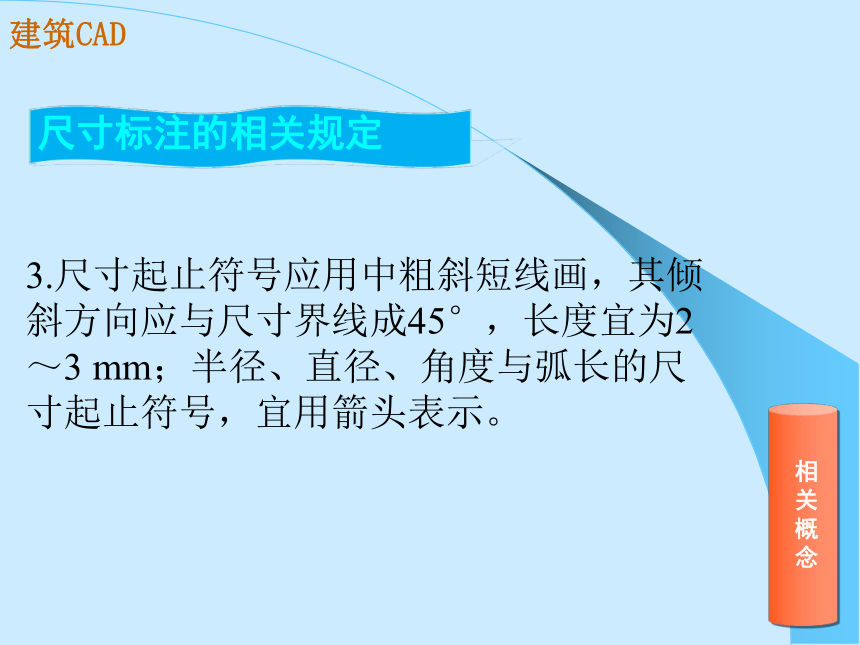

3.尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成45°，长度宜为2～3 mm；半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示。
尺寸标注的相关规定
建筑CAD

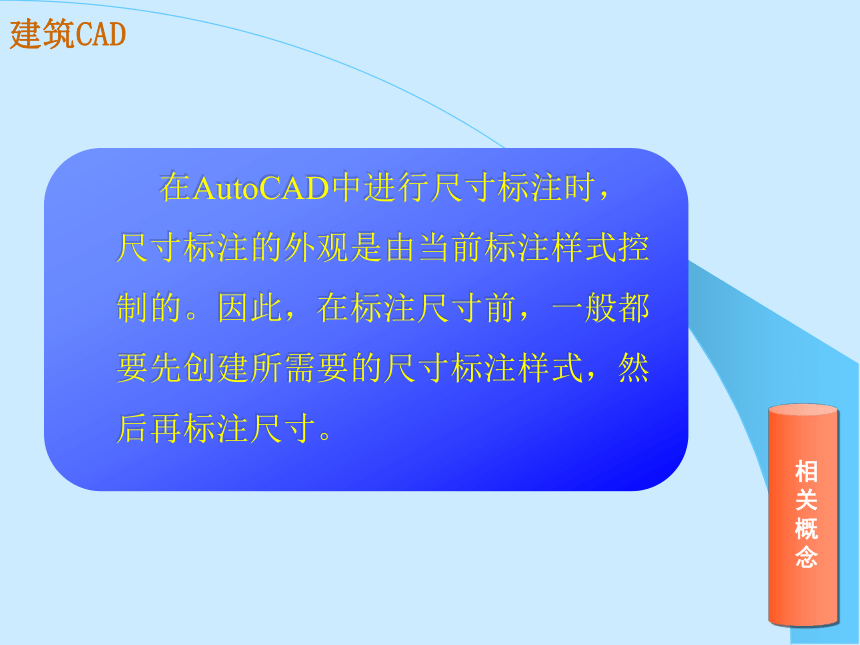

在AutoCAD中进行尺寸标注时，尺寸标注的外观是由当前标注样式控制的。因此，在标注尺寸前，一般都要先创建所需要的尺寸标注样式，然后再标注尺寸。
相
关
概
念
建筑CAD
标注样式用于控制尺寸标注的外观，它主要定义了尺寸线、尺寸界线、尺寸起止符号的外观，以及尺寸数字的字体、字高和精度等几方面内容。
①单击“标注样式”按钮
②新建或修改标注样式
尺
寸
标
注
样
式
建筑CAD
（1）“线”选项卡
设置尺寸界线超出尺寸线的长度及尺寸界线距离标注元素的偏移量
尺
寸
标
注
样
式
建筑CAD
用于设置圆心标记和大小
用于设置尺寸线的终端符号、圆心标记、弧长符号等内容
控制是否添加弧长符号，及弧长符号的位置
（2）“符号和箭头”选项卡
尺
寸
标
注
样
式
建筑CAD
（3）“文字”选项卡
用于控制尺寸数字与尺寸线之间的距离
尺
寸
标
注
样
式
建筑CAD
（4）“调整”选项卡
设置区设置尺寸数字和尺寸起止符号的放置方式
用于将尺寸标注中各元素的大小按比例缩放
设置尺寸数字的位置
尺
寸
标
注
样
式
建筑CAD
在AutoCAD中，常用标注命令的功能及操作方法如下。
命令 功 能 标注方法
线性 用于标注两点之间的水平或垂直距离 依次单击尺寸界线的起点、终点和尺寸文本的位置
对齐 用于标注两点间的直线距离，且标注的尺寸平行于标注点之间的连线
角度 用于标注圆弧的角度、两条直线间的角度和三点间的夹角 单击角度的两个边界对象后指定尺寸文本的位置
弧长 用于标注圆弧的长度。该标注包含一个弧
长符号，以便与其他标注区分 直接选择要标注的对象，然后指定尺寸文本的位置
半径/直径 分别标注圆弧或圆的半径和直径尺寸
折弯 用于标注半径过大，或圆心位于图纸或布局之外的圆弧尺寸 选择标注对象后指定圆心的替代位置和两个折弯位置
坐标 基于当前坐标系标注任意点的X与Y坐标 指定要标注的点后向X或Y方面移动光标并单击
尺
寸
标
注
样
式
建筑CAD
标注尺寸
进行尺寸标注，在标注前将新建的标注样式设为当前样式，然后选择标注工具栏的标注方式进行标注。
标
注
尺
寸
建筑CAD
编辑尺寸
编
辑
尺
寸
编辑尺寸数字及其位置，可以利用工具条命令编辑，也可双击尺寸数字，在弹出的“特性”对话框中修改。
如果在绘图过程中失误，造成尺寸标注不准确，可以在标注完成后进行修改。
注意：修改完的数字会失去与被测量物体的关联性。
建筑CAD
任务
任务：对下图进行标注，要求尽量使用所学过的各种尺寸标注命令。
任
务
建筑CAD
尺寸标注的要点
1.创建尺寸标注样式，打开“标注样式管理器”，
对新标样式的参数进行设置，包括“直线”、“符号和箭头”、“文字”、“调整”、“主单位”等选项的设置；
2.编辑尺寸标注样式，如果发现新建尺寸标注样式有参数需要修改或输入有误时，打开“标注样式管理器”，选择该样式修改；
3.进行尺寸标注，在标注前将新建的标注样式设为当前样式，然后选择标注工具栏的标注方式进行标注。
任
务
建筑CAD
小结练习
小结：
设置好符合要求的尺寸标注样式后，即可进行尺寸标注。
根据实际制图的要求，可选择合适的尺寸标注命令对图形各
部分尺寸进行标注，以期能达到快速，简捷，准确的效果。
作业：
1.AUTOCAD2014提供了方便简捷的尺寸标注方法，可通
过执行命令实现，也可利用（ ）或（ ）实现。
A．参数，菜单 B．工具图标，数据 C．菜单，工具图标
2.简述你所认识的尺寸标注命令及其特点。
3.对以前所绘制的图形进行尺寸标注，练习各种尺寸标
注命令的使用。
建筑CAD
小结练习
作业答案：
1. C
2.答：线性标注命令用于标注两点间的水平或垂直
距离；对齐标注命令主要用于标注斜线段的长度；
基线标注用于产生一系列基于同一条尺寸界线的尺
寸标注；连续标注用于产生一系列连续的标注；半
径，直径，角度标注用于标注圆和圆弧的半径，直
径以及用于角度标注；快速标注可对选择对象创建
一系列的标注。
建筑CAD
