第4章 建筑图形的尺寸、文字标注与表格

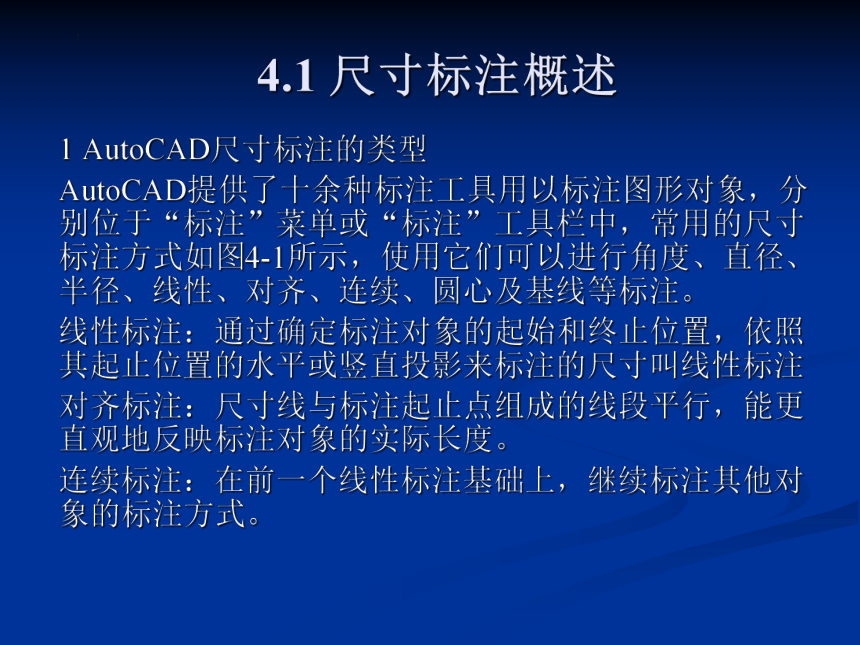

4.1 尺寸标注概述
1 AutoCAD尺寸标注的类型
AutoCAD提供了十余种标注工具用以标注图形对象，分别位于“标注”菜单或“标注”工具栏中，常用的尺寸标注方式如图4-1所示，使用它们可以进行角度、直径、半径、线性、对齐、连续、圆心及基线等标注。
线性标注：通过确定标注对象的起始和终止位置，依照其起止位置的水平或竖直投影来标注的尺寸叫线性标注
对齐标注：尺寸线与标注起止点组成的线段平行，能更直观地反映标注对象的实际长度。
连续标注：在前一个线性标注基础上，继续标注其他对象的标注方式。
4.1 尺寸标注概述

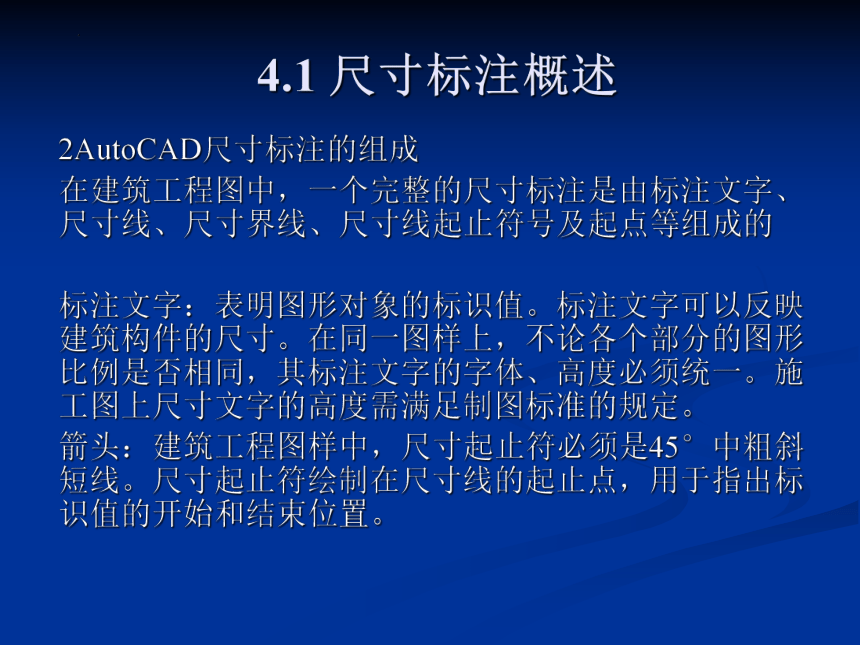

2AutoCAD尺寸标注的组成
在建筑工程图中，一个完整的尺寸标注是由标注文字、尺寸线、尺寸界线、尺寸线起止符号及起点等组成的
标注文字：表明图形对象的标识值。标注文字可以反映建筑构件的尺寸。在同一图样上，不论各个部分的图形比例是否相同，其标注文字的字体、高度必须统一。施工图上尺寸文字的高度需满足制图标准的规定。
箭头：建筑工程图样中，尺寸起止符必须是45°中粗斜短线。尺寸起止符绘制在尺寸线的起止点，用于指出标识值的开始和结束位置。
4.1 尺寸标注概述

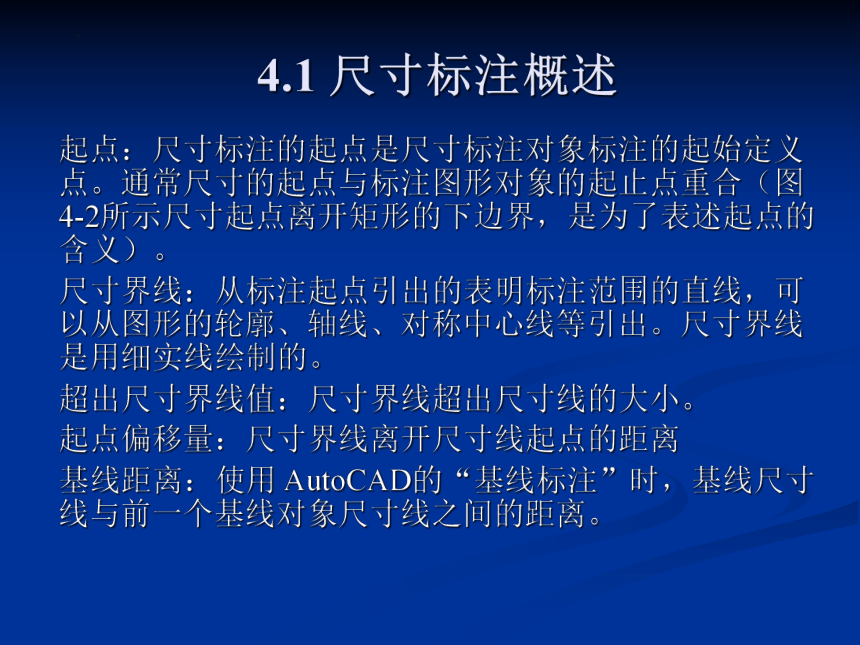

起点：尺寸标注的起点是尺寸标注对象标注的起始定义点。通常尺寸的起点与标注图形对象的起止点重合（图4-2所示尺寸起点离开矩形的下边界，是为了表述起点的含义）。
尺寸界线：从标注起点引出的表明标注范围的直线，可以从图形的轮廓、轴线、对称中心线等引出。尺寸界线是用细实线绘制的。
超出尺寸界线值：尺寸界线超出尺寸线的大小。
起点偏移量：尺寸界线离开尺寸线起点的距离
基线距离：使用 AutoCAD的“基线标注”时，基线尺寸线与前一个基线对象尺寸线之间的距离。
4.1 尺寸标注概述

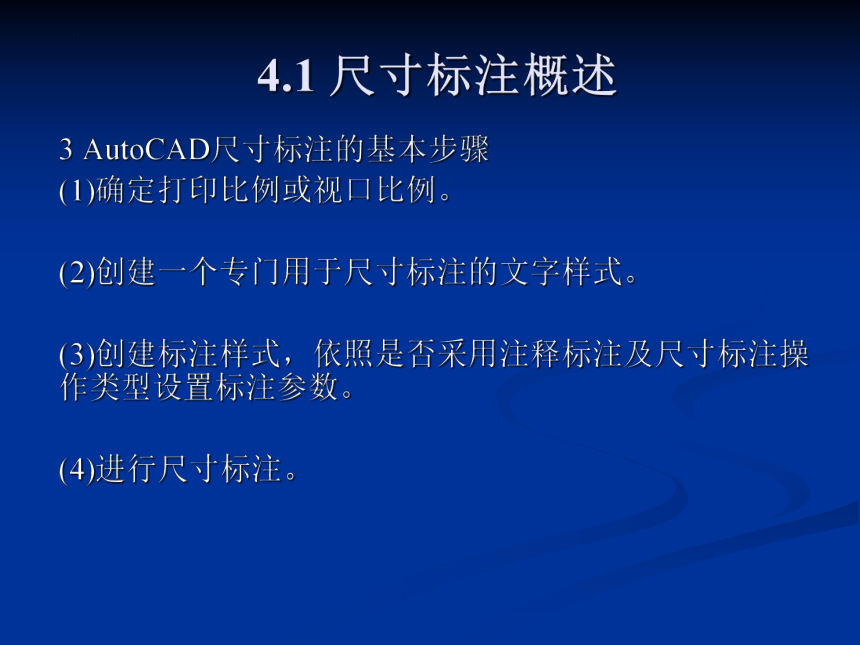

3 AutoCAD尺寸标注的基本步骤
(1)确定打印比例或视口比例。
(2)创建一个专门用于尺寸标注的文字样式。
(3)创建标注样式，依照是否采用注释标注及尺寸标注操作类型设置标注参数。
(4)进行尺寸标注。
4.2 设置尺寸标注样式

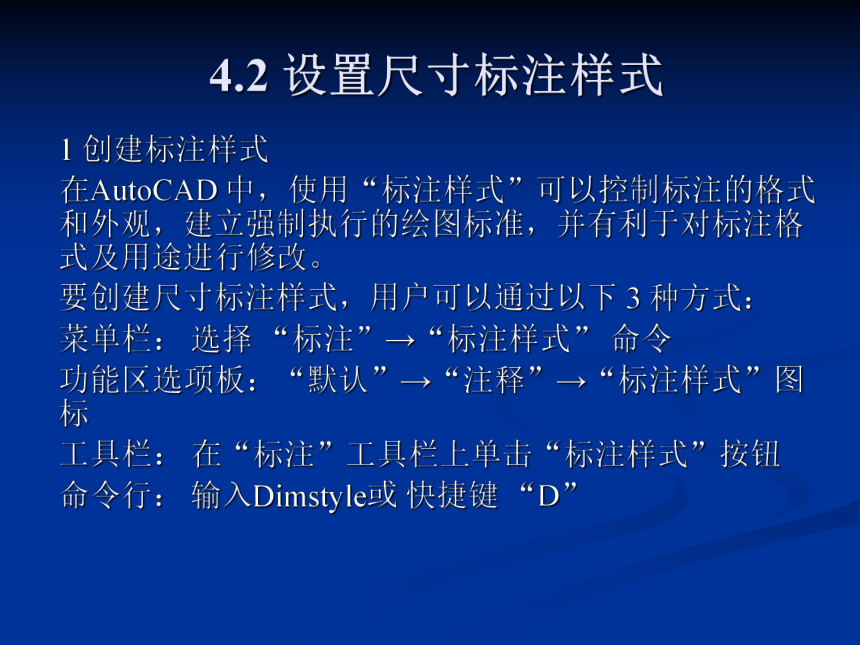

1 创建标注样式
在AutoCAD 中，使用“标注样式”可以控制标注的格式和外观，建立强制执行的绘图标准，并有利于对标注格式及用途进行修改。
要创建尺寸标注样式，用户可以通过以下 3 种方式：
菜单栏： 选择 “标注”→“标注样式” 命令
功能区选项板：“默认”→“注释”→“标注样式”图标
工具栏： 在“标注”工具栏上单击“标注样式”按钮
命令行： 输入Dimstyle或 快捷键 “D”
4.2 设置尺寸标注样式

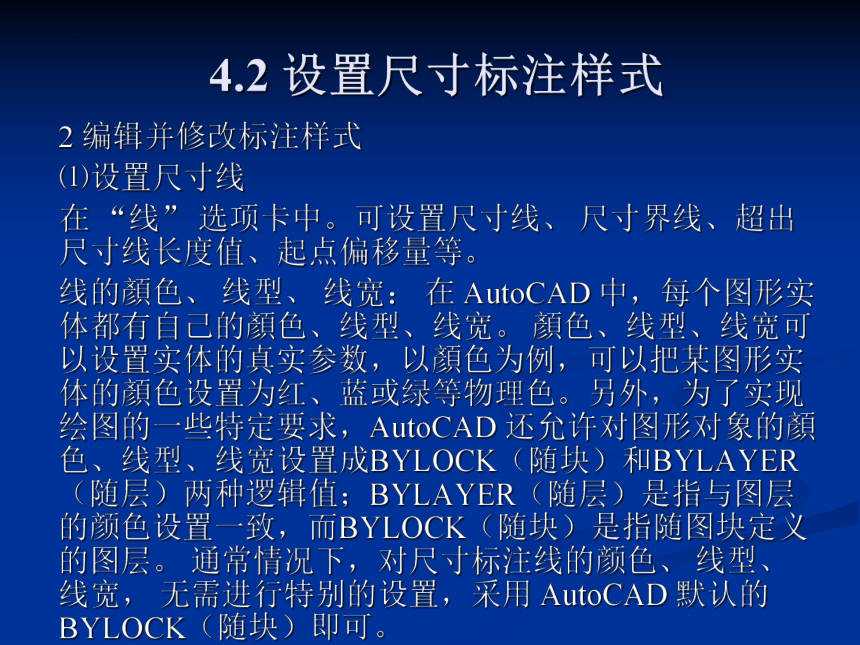

2 编辑并修改标注样式
⑴设置尺寸线
在 “线” 选项卡中。可设置尺寸线、 尺寸界线、超出尺寸线长度值、起点偏移量等。
线的顏色、 线型、 线宽： 在 AutoCAD 中，每个图形实体都有自己的顏色、线型、线宽。 顏色、线型、线宽可以设置实体的真实参数，以顏色为例，可以把某图形实体的顏色设置为红、蓝或绿等物理色。另外，为了实现绘图的一些特定要求，AutoCAD 还允许对图形对象的顏色、线型、线宽设置成BYLOCK（随块）和BYLAYER（随层）两种逻辑值；BYLAYER（随层）是指与图层的颜色设置一致，而BYLOCK（随块）是指随图块定义的图层。 通常情况下，对尺寸标注线的颜色、 线型、 线宽， 无需进行特别的设置，采用 AutoCAD 默认的 BYLOCK（随块）即可。
4.2 设置尺寸标注样式
超出标记：当用户采用“建筑标记”作为箭头符号时，该选项即可激活，从而确定尺寸线超出尺寸界线的长度。制图标准规定，超出标记宜为0，也可在2~3mm。
基线间距： 用于限定“基线”标注命令标注的尺寸线离开基础尺寸标注的距离。在建筑图标注多道尺寸线时有用，其他情况下也可以不进行特别设置。如果要设置，则应设置在7 ~ 10mm 之内。
“隐藏”尺寸线：用来控制标注的尺寸线是否隐藏。例如，选择隐藏尺寸线1，则标注的尺寸会有部分尺寸线和建筑标记都被隐藏。
超出尺寸线：制图规范规定输出到图样上的值为2~3mm。
4.2 设置尺寸标注样式
起点偏移量：制图标准规定尺寸界线离开被标注对象距离不能小于 2mm。绘图时应依据具体情况设定，一般情况下，尺寸界线应该离开标注对象一定距离，以使图面表达清晰易懂。例如，在平面图中有轴线和柱子，标注轴线尺寸时一般是通过单击轴线交点确定尺寸线的起止点，为了使标注的轴线不和柱子平面轮廓冲突，应根据柱子的截面尺寸设置足够大的“起点偏移量”，从而使尺寸界线离开柱子一定距离。
固定长度的尺寸界线：当勾选该复选框后，可在下面的“长度”文本框中输入尺寸界线的固定长度值。
“隐藏”尺寸界线： 用来控制标注的尺寸界线是否隐藏。
4.2 设置尺寸标注样式
⑵设置符号和箭头
在如图 4-5 所示的 “符号和箭头” 选项卡中， 用户可以没置箭头的类型、 大小、 引线类型、圆心标记、折断标注等。
“箭头”选项组：为了适用于不同类型的图形标注需要，AutoCAD 设置了20多种箭头样式。在 AutoCAD中，其“箭头”标记就是建筑制图标准里的尺寸线起止符，建筑制图标准规定尺寸线起止符应该选用中粗45°角斜短线，短线的图样长度为2~3mm。其“箭头大小”定义的值指箭头的水平或竖直投影长度，如值为1.5 时，实际绘制的斜短线总长度为2.12
4.2 设置尺寸标注样式
“圆心标记”选项组：用于标注圆心位置。在图形区任意绘制两个大小相同的圆后，分别把圆心标记定义为2或4，选择“标注”→“圆心标记”命令后，分别标记所绘制的两个圆。
“折断标注”选项组：是尺寸线在所遇到的其他图元处被打断后，其尺寸界线的断开距离。“线性弯折标注”是把一个标注尺寸线进行折断时绘制的折断符高度与尺寸文字高度的比值。“折断标注” 和 “折弯线性” 都是属于AutoCAD 中 “标注” 菜单下的标注命令。
“半径折弯标注”选项组：用于设置标注圆弧半径时标注线的折弯角度大小。
4.2 设置尺寸标注样式
⑶设置标注文字：尺寸文字设置是标注样式定义的一个很重要的内容。“修改标注样式：XXX”对话框中，可以使用“文字”选项卡设置标注文字的外观、位置和对齐方式
“文字样式” 下拉列表框：单击按钮，打开“文字样式”对话框新建尺寸标注专用的文字样式，之后回到“新建标注样式”对话框的“文字”选项卡选用这个文字样式。在进行“文字”参数设置中，标注用的文字祥式中文字高度必须设置为0，而在“标注样式”对话框中设置尺寸文字的高度为图纸高度，否则容易导致尺寸标注设置混乱. 其他参数可以直接选用 AutoCAD默认设置。
“文字高度”下拉列表框： 是指定标注文字的大小，也可以使用变量DIMTXT 来置。
4.2 设置尺寸标注样式
“分数高度比例”下拉列表框：建筑制图一般不用。
“绘制文字边框”复选框：设置是否给标注文字加边框，建筑制图一般不用。
“文字位置”选项组：用于设置尺寸文本相对于尺寸线和尺寸界线的放置位置。文字对齐方向应选择“与尺寸线对齐”。
“从尺寸线偏移”文本框：可以设置一个数值以确定尺寸文本和尺寸线之间的偏移距离。
4.2 设置尺寸标注样式
⑷对标注进行调整
若对“调整”选项卡上的参数进行设置，即可以对标注文字、尺寸线、尺寸箭头等进行调整，“标注特征比例”选项组是标注样式设置过程中的一个很重要的参数，在建立尺寸标注样式时，应依据具体的标注和打印方式进行设置。
“调整选项”选项组： 当尺寸界线之间没有足够的空间同时放置标注文字和箭头时，可通过“调整选项”选项组设置，移出到尺寸线的外面。
“文字位置”选项组：当尺寸文字不能按“文字”选项卡设定的位置放置时，尺寸文字按这里设置的调整“文字位置”放置。
4.2 设置尺寸标注样式
“注释性”复选框：注释性标注时需要勾选。
“将标注缩放到布局”单选按钮：在“布局”选项卡上激活视口后，在视口内进行标注，按此项设置。标注时，尺寸参数将自动按所在视口的视口比例放大。
“使用全局比例”单选项：全局比例因子的作用是把标注样式中的所有几何参数值都按其因子值放大后，再绘制到图形中，如文字高度为3.5，全局比例因子为100，则图形内尺寸文字高度为350。在“模型” 选项卡上进行尺寸标注时，应按打印比例或视口比例设置此项参数值。
4.2 设置尺寸标注样式
⑸设置主单位
“主单位“ 选项卡用于设置单位格式、精度、比例因子和消零等参数
“单位格式”下拉列表框：设置除角度标注之外的其余各标注类型的尺寸单位，建筑绘图中常选“小数”方式。
“精度”下拉列表框：设置除角度标注之外的其他标注的尺寸精度，建筑绘图中常取“0”。
“比例因子”下拉列表框：尺寸标注长度为标注对象图形测量值与该比例的乘积，绘制详图时需要修改此数值。例如1：20的详图，该比例因子为0.2；1：50的详图比例因子为0.5。
4.2 设置尺寸标注样式
“仅应用到布局标注”复选框：在没有视口被激活的情况下，在“布局”选项卡上直接标注尺寸时， 如果勾选了“仅应用到布局标注”复选框，则此时标注长度为测量值与该比例的积。而在激活视口内或在“模型”卡上的标注值与该比例无关。
“角度标注”选项组：可以使用“单位格式”下拉列表框设置标注角度单位。 使用“精度”下拉列表框设置标注角度的尺寸精度，使用“消零”选项组设置是否消除角度尺寸的前导和后续零。
4.3 图形尺寸的标注和编辑
1“尺寸标注”工具栏
在对图形进行尺寸标注时，可以将“尺寸标注”工具栏调出，并将其放置到绘图窗口的边缘，从而可以方便地输入标注尺寸的各种命令。
2对图形进行尺寸标注
⑴线性标注
⑵连续标注
⑶对齐标注
⑷基线标注
⑸角度标注
⑹半径标注
⑺直径标注
4.3 图形尺寸的标注和编辑
3 尺寸标注的编辑方法
⑴编辑标注文字
在“标注”工具栏单击“编辑标注文字”按钮，可以修改尺寸文本的位置、对齐方向及角度等。
在“标注”工具栏单击“编辑标注”按钮，可以修改尺寸文本的位置、方向、内容及尺寸界线的倾斜角度等。
⑵通过特性来编辑标注
在“标准”工具栏中单击“特性”按钮可以更改选择对象的一些属性。同样，如果要编辑标注对象，单击“特性”按钮，将打开“特性”面板，从而可以更改标注对象的图层对象、颜色、线型、箭头、文字等内容。
