编辑图形
单元四

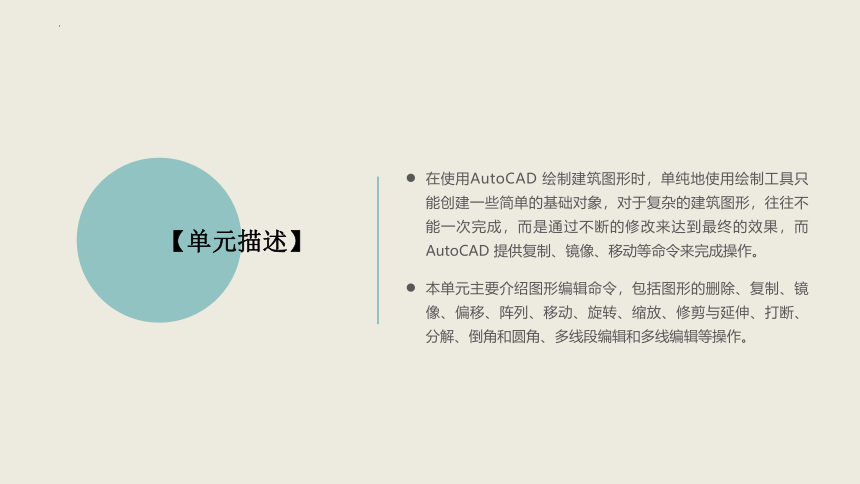

在使用AutoCAD 绘制建筑图形时，单纯地使用绘制工具只能创建一些简单的基础对象，对于复杂的建筑图形，往往不能一次完成，而是通过不断的修改来达到最终的效果，而AutoCAD 提供复制、镜像、移动等命令来完成操作。
本单元主要介绍图形编辑命令，包括图形的删除、复制、镜像、偏移、阵列、移动、旋转、缩放、修剪与延伸、打断、分解、倒角和圆角、多线段编辑和多线编辑等操作。
【单元描述】

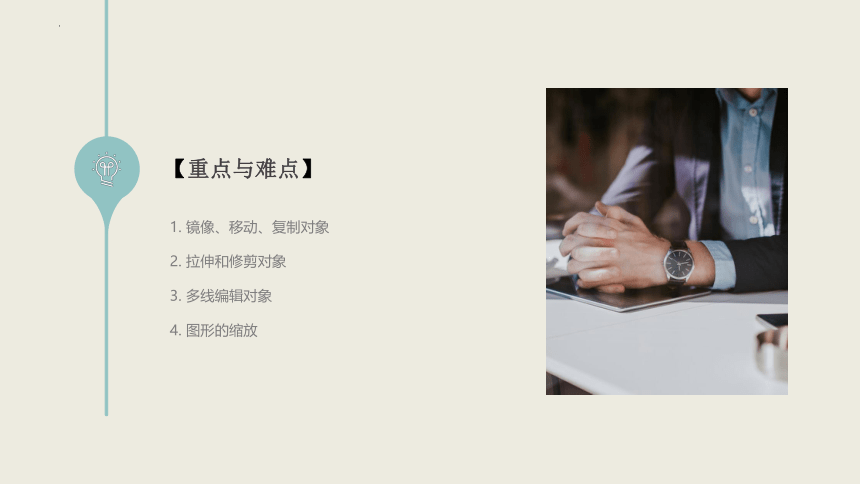

【重点与难点】
1. 镜像、移动、复制对象
2. 拉伸和修剪对象
3. 多线编辑对象
4. 图形的缩放

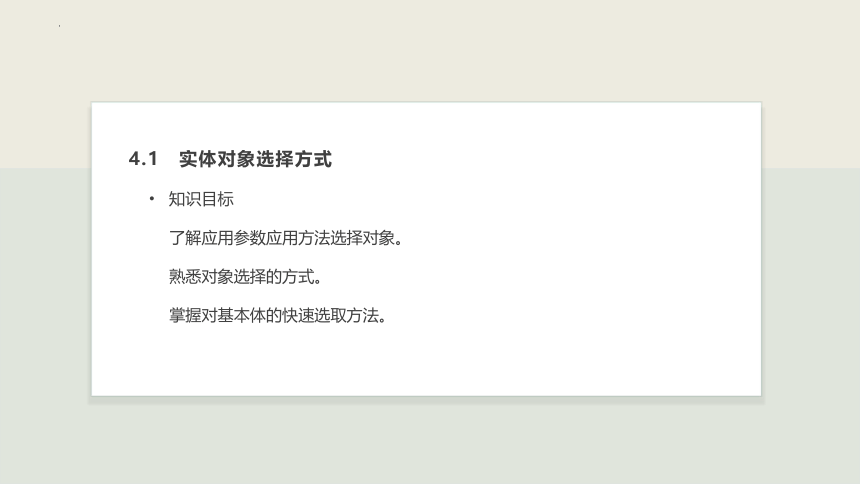

4.1　实体对象选择方式
知识目标
了解应用参数应用方法选择对象。
熟悉对象选择的方式。
掌握对基本体的快速选取方法。

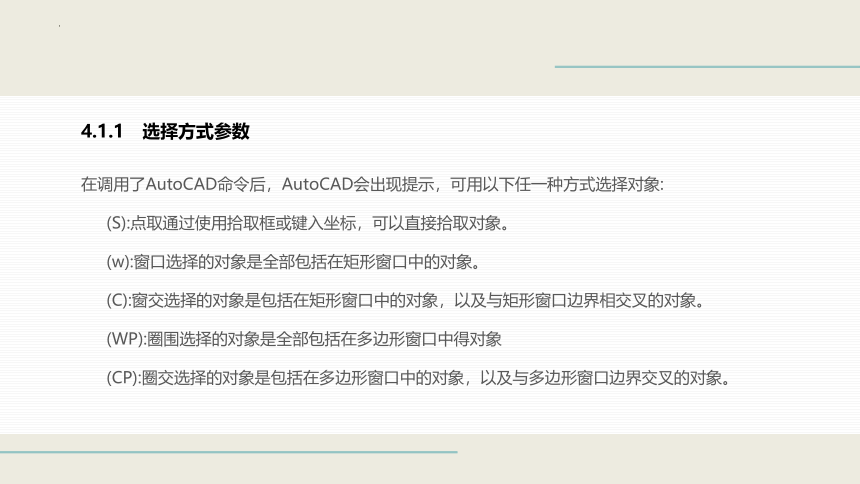

4.1.1　选择方式参数
在调用了AutoCAD命令后，AutoCAD会出现提示，可用以下任一种方式选择对象:
(S):点取通过使用拾取框或键入坐标，可以直接拾取对象。
(w):窗口选择的对象是全部包括在矩形窗口中的对象。
(C):窗交选择的对象是包括在矩形窗口中的对象，以及与矩形窗口边界相交叉的对象。
(WP):圈围选择的对象是全部包括在多边形窗口中得对象
(CP):圈交选择的对象是包括在多边形窗口中的对象，以及与多边形窗口边界交叉的对象。
(F):栏选选择的对象是穿过一个多线段栅栏线。
(ALL):全部选择图形中的所有对象。
(A):将对象添加到选择集。
(X):将对象清除出选择集。
(P):如果存在前一个选择集，选择包含在前一个选择集中的所有对象。在选择对象的操作过程中，可以使用选择参数来选取对象。

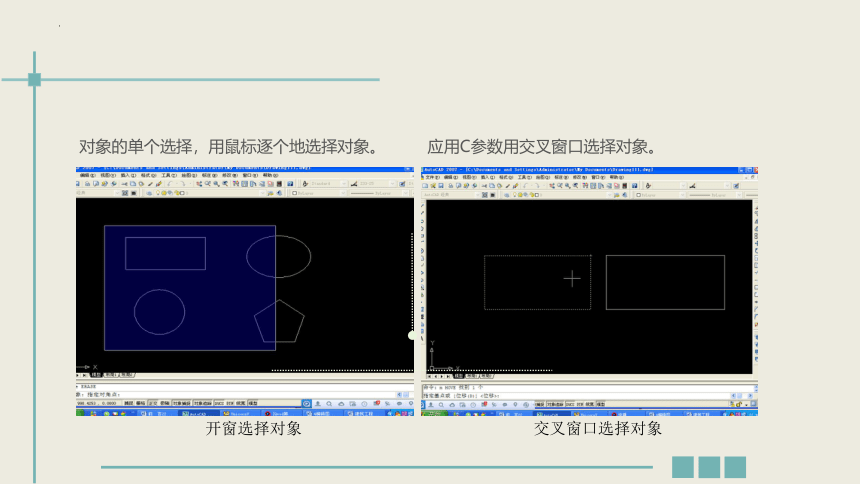

对象的单个选择，用鼠标逐个地选择对象。
应用C参数用交叉窗口选择对象。
开窗选择对象
交叉窗口选择对象

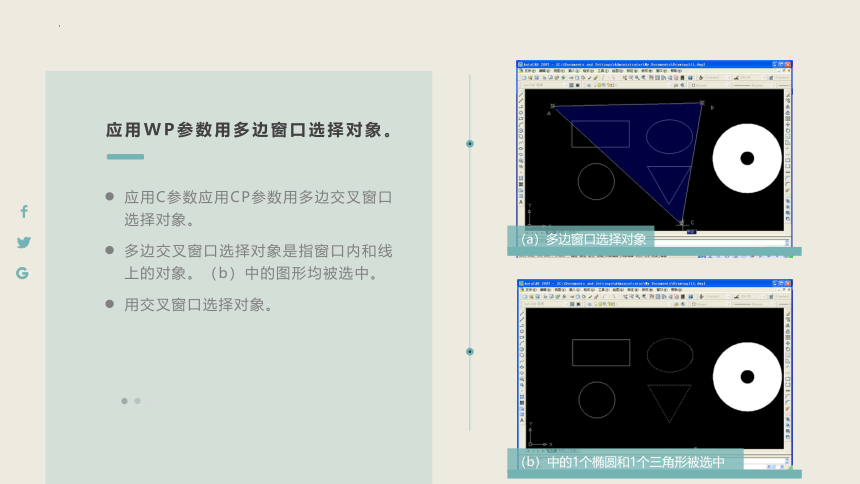

应用WP参数用多边窗口选择对象。
应用C参数应用CP参数用多边交叉窗口选择对象。
多边交叉窗口选择对象是指窗口内和线上的对象。（b）中的图形均被选中。
用交叉窗口选择对象。
（a）多边窗口选择对象
（b）中的1个椭圆和1个三角形被选中

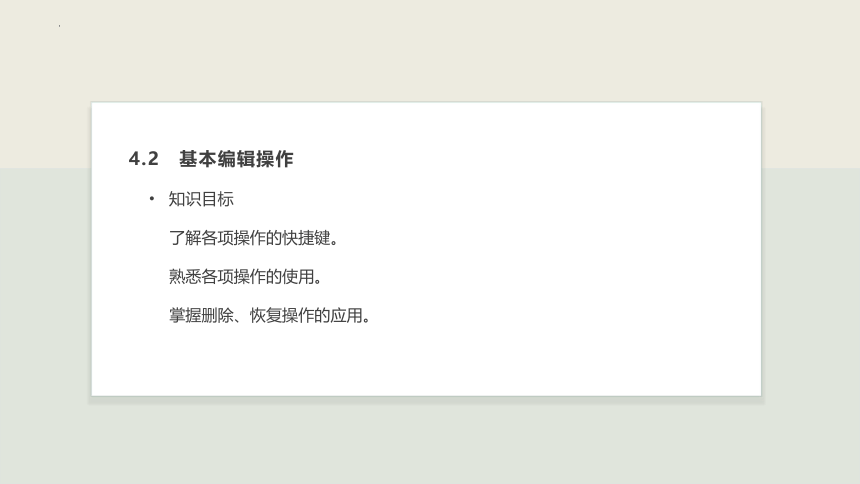

4.2　基本编辑操作
知识目标
了解各项操作的快捷键。
熟悉各项操作的使用。
掌握删除、恢复操作的应用。
命令：ERASE
下拉菜单：修改→删除工具栏：修改工具栏→
功能：AutoCAD 将从图形中删除对象。
命令：OOPS
功能：用OOPS 命令可以恢复最后一次用ERASE 命令删除的对象。
命令：UNDO
功能：用UNDO 命令可以取消上一次执行的命令。
命令：REDO
功能：用REDO 命令可以恢复被取消的上一次执行命令。
4.2.1　删除
4.2.2　恢复
4.2.3　取消
4.2.4　恢复取消
4.3　复制类操作
知识目标
了解复制类操作的快捷键。
熟悉复制类各项操作的方法。
掌握复制、阵列、镜像、偏移操作的快速运用。
圆的复制
命令行:COPY
下拉菜单:修改→复制
工具栏:修改→复制(Y)
功能:将指定的对象复制到指定的位置。
本例首先画一个圆，然后进行复制，复制后的图形。
本例用W开窗选择多个对象，然后进行复制，复制后的图形。
4.3.1复制命令
圆的复制
命令：MIRROR
下拉菜单：修改→镜像
工具栏：修改工具栏→
功能：将指定的对象按镜像方式复制到指定的位置。
操作格式：点取相应的菜单项、工具栏按钮或输入MIRROR 命令后回车。
4.3.2镜像复制
多个图形对象的复制
应用MIRROR命令镜像复制图多个图形对象。
本例操作后的图形。
（a）
（b）
4.3.3阵列复制命令
命令行:ARRAY
下拉菜单:修改→阵列
工具栏:修改→阵列
功能:按矩形或环形阵列的方式复制指定的对象，即把原对象按指定的格式进行多垂复制。
4.3.3阵列复制命令
1)矩形阵列
若在“矩形阵列(R)”选项处选择，系统切换为矩形方式阵列选项组，此组选项各项的意义如下:
行数 (一一一 ) (4):在文本框内输人矩形阵列的行数(包括被复制的对象)。
列数（｜｜｜） (4):在文本框内输人矩形阵列数(包括被复制的对象)。
行偏移〔一一一〕:该选项要求用户输人矩形阵列的行间距。
列偏移（｜｜｜）:该选项要求用户输人矩形阵列的列间距。
阵列角（0）:该选项要求用户输人矩形阵列的旋转角度。
4.3.3阵列复制命令
2)环形阵列
若在“环形阵列(P)"选项处选择，系统切换为环形方式阵列选项组，在此组选项各项的意义如下:
中心点:该选项要求用户输人旋转中心点的坐标。
项目数:该选项要求用户输人阵列的个数(包括被复制的对象)。
填充角度【360】：该选项要求用户输人环形阵列的圆心角。正值表示沿逆时针方向阵列，负值表示沿顺时针方向阵列，缺省为沿360°的方向阵列。
图4-10（b）环形阵列对话框
图4-12扇型阵列复制
图4-10(c)环形阵列复制
图4-11环形阵列对话框
4.3.4偏移命令
命令行:OFFSET
下拉莱单:修改→偏移
工具栏:修改→偏移
功能:对指定的线、弧及圆等对象作同心复制。对于直线而言.由于其圆心为无穷远，因此是平行移动。
（a）图像的偏移
（b）图像的偏移
(C)
