(共26张PPT)
第3章　
建筑设计基础

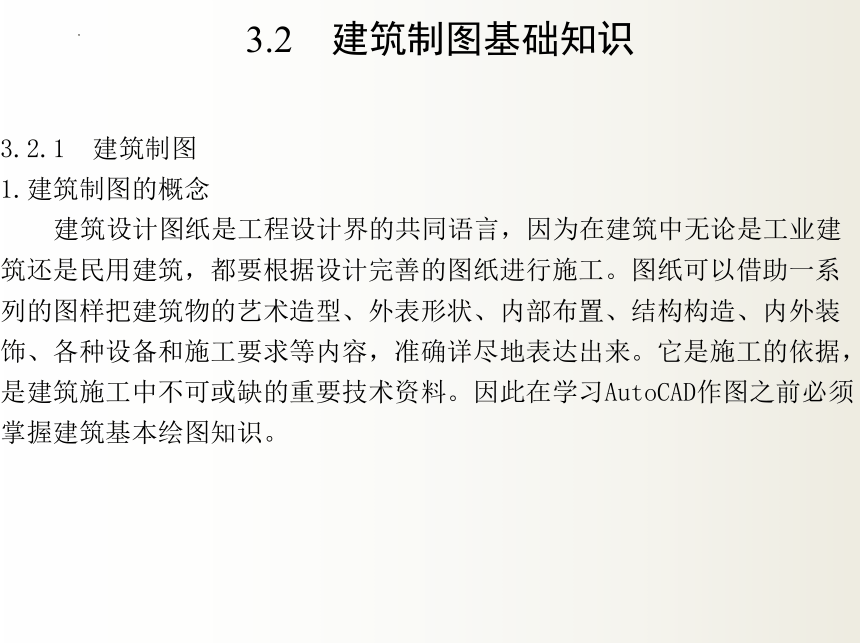

3.2　建筑制图基础知识
3.2.1　建筑制图
1.建筑制图的概念
建筑设计图纸是工程设计界的共同语言，因为在建筑中无论是工业建筑还是民用建筑，都要根据设计完善的图纸进行施工。图纸可以借助一系列的图样把建筑物的艺术造型、外表形状、内部布置、结构构造、内外装饰、各种设备和施工要求等内容，准确详尽地表达出来。它是施工的依据，是建筑施工中不可或缺的重要技术资料。因此在学习AutoCAD作图之前必须掌握建筑基本绘图知识。

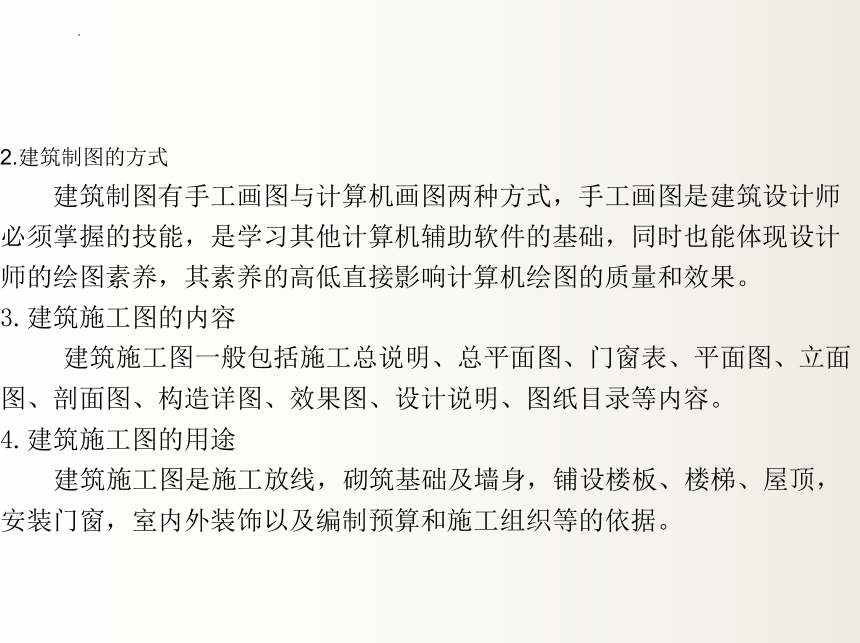

2.建筑制图的方式
建筑制图有手工画图与计算机画图两种方式，手工画图是建筑设计师必须掌握的技能，是学习其他计算机辅助软件的基础，同时也能体现设计师的绘图素养，其素养的高低直接影响计算机绘图的质量和效果。
3.建筑施工图的内容
建筑施工图一般包括施工总说明、总平面图、门窗表、平面图、立面图、剖面图、构造详图、效果图、设计说明、图纸目录等内容。
4.建筑施工图的用途
建筑施工图是施工放线，砌筑基础及墙身，铺设楼板、楼梯、屋顶，安装门窗，室内外装饰以及编制预算和施工组织等的依据。

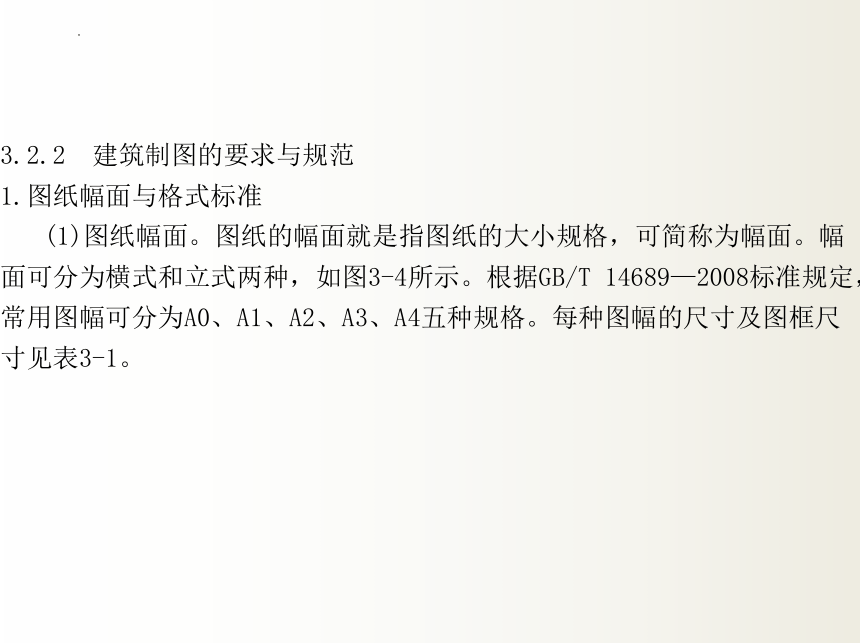

3.2.2　建筑制图的要求与规范
1.图纸幅面与格式标准

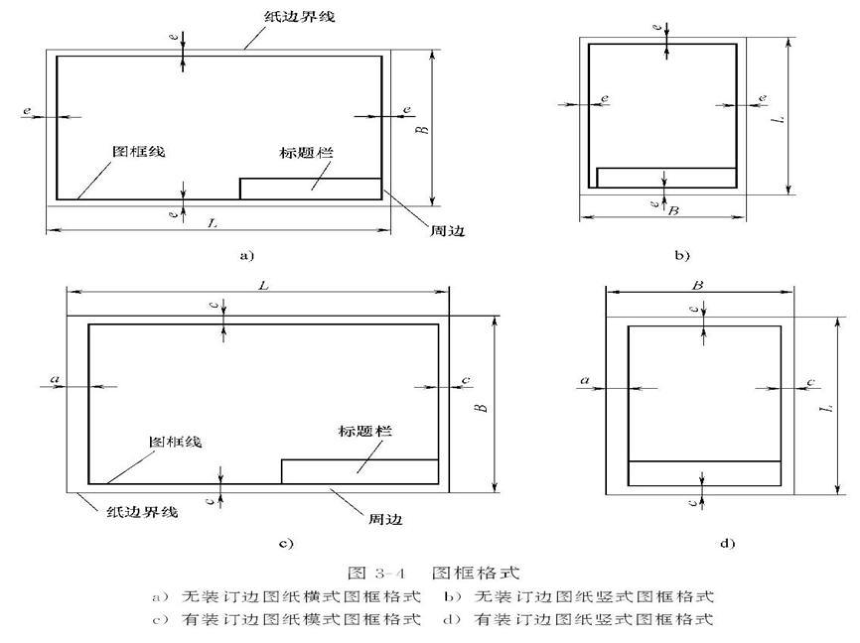

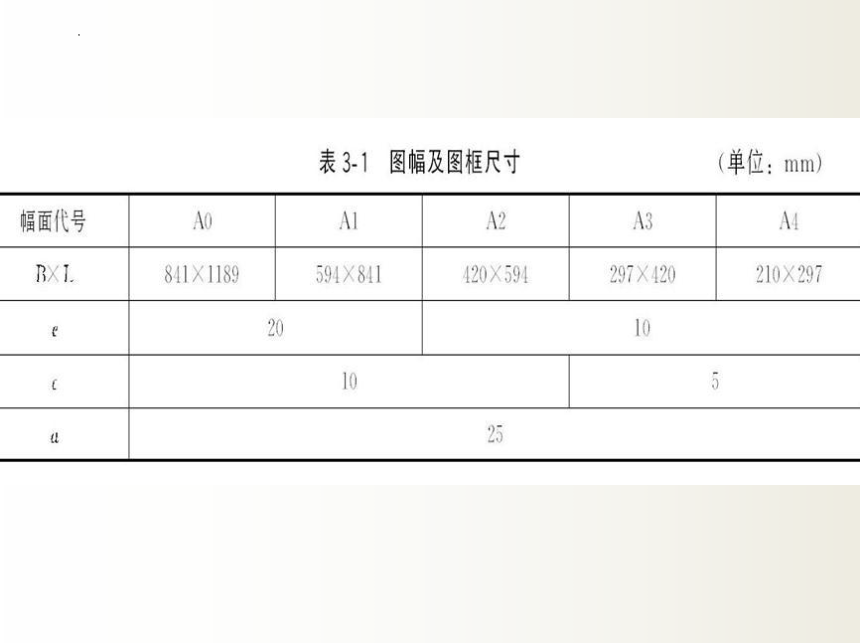

(1)图纸幅面。图纸的幅面就是指图纸的大小规格，可简称为幅面。幅面可分为横式和立式两种，如图3-4所示。根据GB/T 14689—2008标准规定，常用图幅可分为A0、A1、A2、A3、A4五种规格。每种图幅的尺寸及图框尺寸见表3-1。

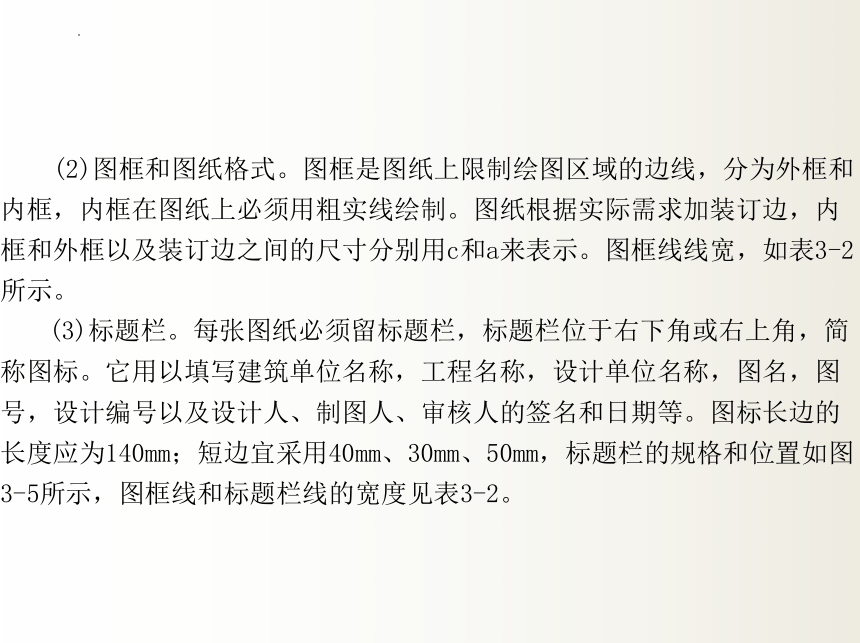

(2)图框和图纸格式。图框是图纸上限制绘图区域的边线，分为外框和内框，内框在图纸上必须用粗实线绘制。图纸根据实际需求加装订边，内框和外框以及装订边之间的尺寸分别用c和a来表示。图框线线宽，如表3-2所示。

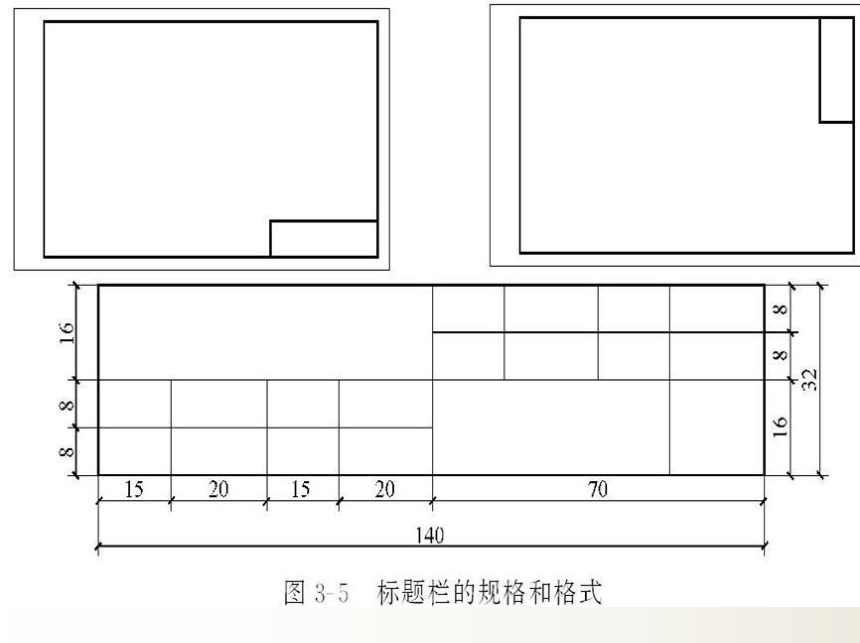

(3)标题栏。每张图纸必须留标题栏，标题栏位于右下角或右上角，简称图标。它用以填写建筑单位名称，工程名称，设计单位名称，图名，图号，设计编号以及设计人、制图人、审核人的签名和日期等。图标长边的长度应为140mm；短边宜采用40mm、30mm、50mm，标题栏的规格和位置如图3-5所示，图框线和标题栏线的宽度见表3-2。

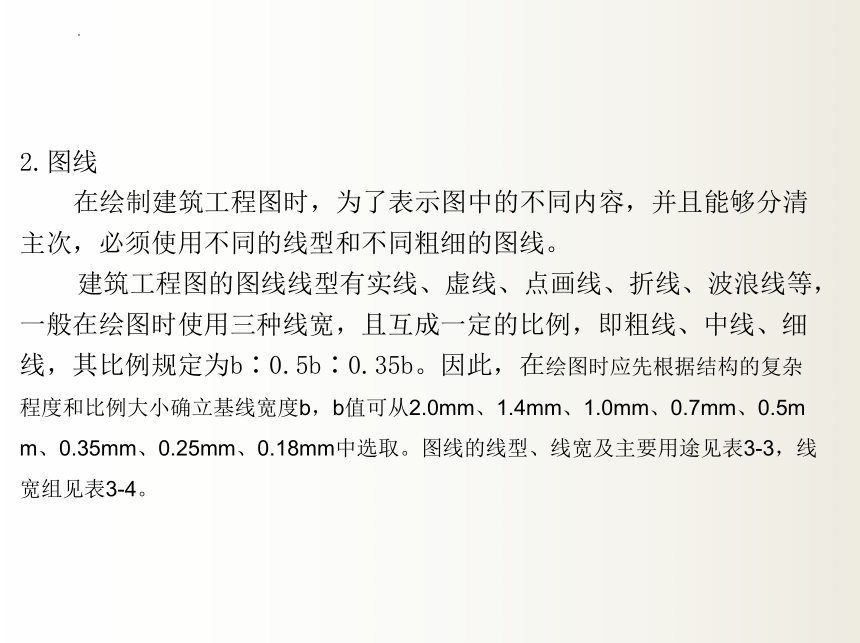

2.图线
在绘制建筑工程图时，为了表示图中的不同内容，并且能够分清主次，必须使用不同的线型和不同粗细的图线。
建筑工程图的图线线型有实线、虚线、点画线、折线、波浪线等，一般在绘图时使用三种线宽，且互成一定的比例，即粗线、中线、细线，其比例规定为b∶0.5b∶0.35b。因此，在绘图时应先根据结构的复杂程度和比例大小确立基线宽度b，b值可从2.0mm、1.4mm、1.0mm、0.7mm、0.5mm、0.35mm、0.25mm、0.18mm中选取。图线的线型、线宽及主要用途见表3-3，线宽组见表3-4。
3.比例
比例是指图中图形和其实物要素的现行尺寸比。比例的符号为“∶”例如1∶50，前一项为图上尺寸，后一项为实际尺寸。针对不同类型的建筑施工图形对应的绘图比例也各不相同，绘图所用的比例见表3-5。
比例书写在图名的右方，字号应比图名字小一号或两号，如图3-6所示。
4.标高
标高表示建筑物某一部位相对于基准面(标高的零点)的竖向高度，是竖向定位的依据。在总平面图、平面图、立面图和剖面图上，经常用标高符号表示某一部位的高度。标高按基准面选取的不同分为绝对标高和相对标高。
(1)绝对标高：是以一个国家或地区统一规定的基准面作为零点的标高，我国规定，以青岛附近黄海的平均海平面作为标高的零点所计算的标高称为绝对标高。
(2)相对标高：以建筑物室内首层主要地面高度为零点做为标高的起点所计算的标高称为相对标高。
在建筑制图中标高符号使用细实线绘制的高为3mm的等腰直角三角形及长为15mm的横线来表示。其形式如图3-7所示。
总平面图室外平整地面标高符号为涂黑的等腰直角三角形，标高数字注写在符号的右侧、上方或右上方。
底层平面图中室内主要地面的零点标高注写为±0.000。低于零点标高的为负标高，标高数字前加“-”号，如-0.450。高于零点标高的为正标高，标高数字前可省略“+”号，如3.000，如图3-8所示。
5.索引符号与详图符号
在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。索引符号和详图符号内的详图编号与图纸编号应对应一致。
应对准圆心，圆内过圆心画一水平线，上半圆中用阿拉伯数字注明该详图的编号，下半圆中用阿拉伯数字注明该详图所在图纸的图纸号。如果详图与被索引的图样在同一张图纸内，则在下半圆中间画一水平中实线。索引出的详图，如用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号，如图3-9所示。
当索引符号用于索引剖面详图时，应在被剖切的部位绘制剖切位置线。引出线所在一侧应为投射方向，如图3-10所示。
6.详图符号图
详图符号图用一粗实线圆绘制，直径为14mm。详图与被索引的图样同在一张图纸内时，应在符号内用阿拉伯数字注明详图编号。
7.指北针
指北针用细实线绘制，圆的直径宜为24mm。指针尖为北向，指针尾部宽度宜为3mm。需用较大直径绘指北针时，指针尾部宽度宜为直径的1/8，如图3-12所示。
8.引出线
引出线应用细实线绘制，宜采用水平方向的直线，与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线。文字说明宜注写在水平线的上方，如图3-13a所示，也可注写在水平线的端部，如图3-13b所示。索引详图号的引出线,应与水平直径线相连接，如图3-13c所示。
3.2.3　建筑常用材料图例
建筑图中，经常使用材料图例表示材料，对于无法用图例表示的则用文字说明，见表3-6。
3.2.4　建筑制图编排顺序
工程图纸应按专业顺序编排。一般顺序为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。对于建筑工程图而言，顺序一般为目录、施工图设计说明、附表、平面图、立面图、剖面图、详图等。
