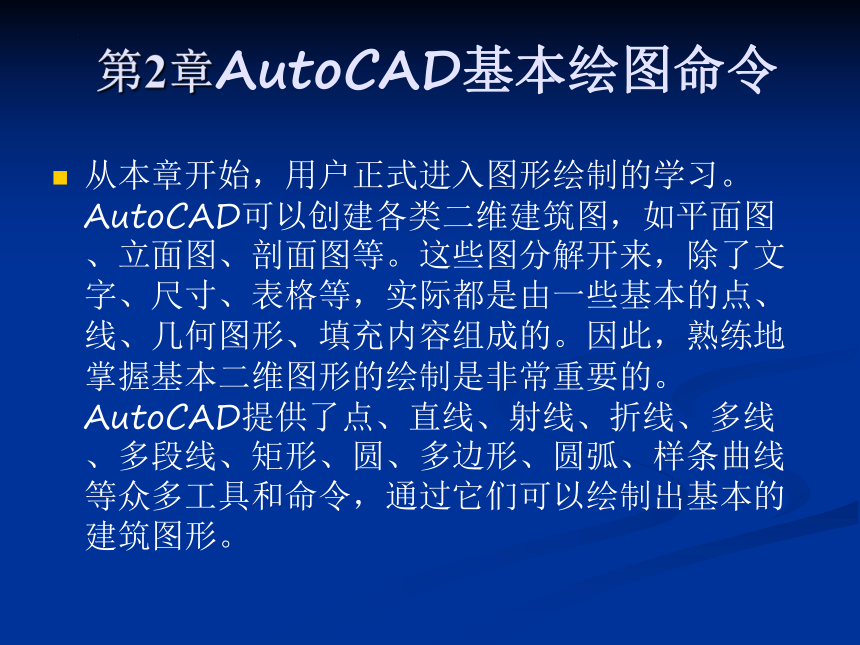

第2章AutoCAD基本绘图命令
从本章开始，用户正式进入图形绘制的学习。AutoCAD可以创建各类二维建筑图，如平面图、立面图、剖面图等。这些图分解开来，除了文字、尺寸、表格等，实际都是由一些基本的点、线、几何图形、填充内容组成的。因此，熟练地掌握基本二维图形的绘制是非常重要的。 AutoCAD提供了点、直线、射线、折线、多线、多段线、矩形、圆、多边形、圆弧、样条曲线等众多工具和命令，通过它们可以绘制出基本的建筑图形。

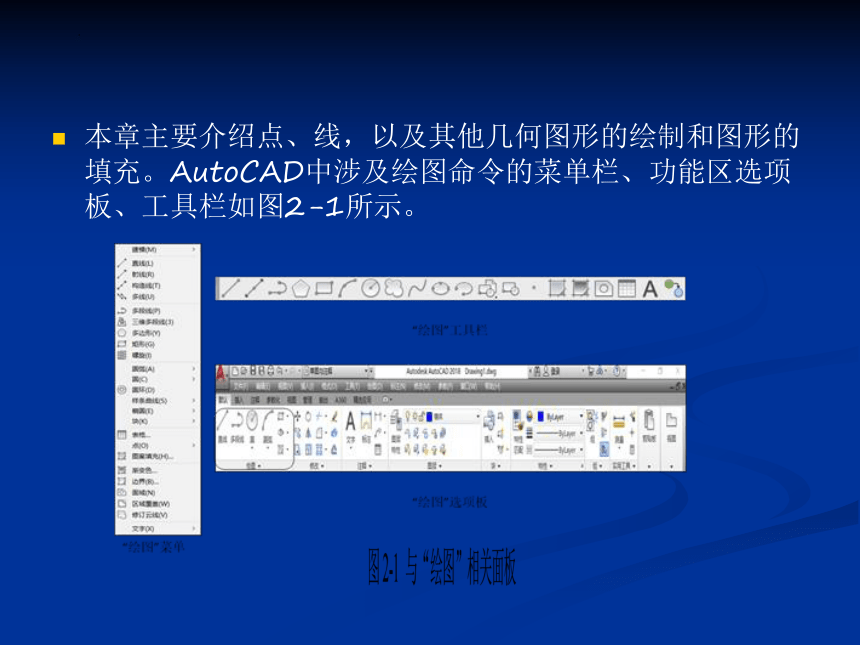

本章主要介绍点、线，以及其他几何图形的绘制和图形的填充。AutoCAD中涉及绘图命令的菜单栏、功能区选项板、工具栏如图2-1所示。

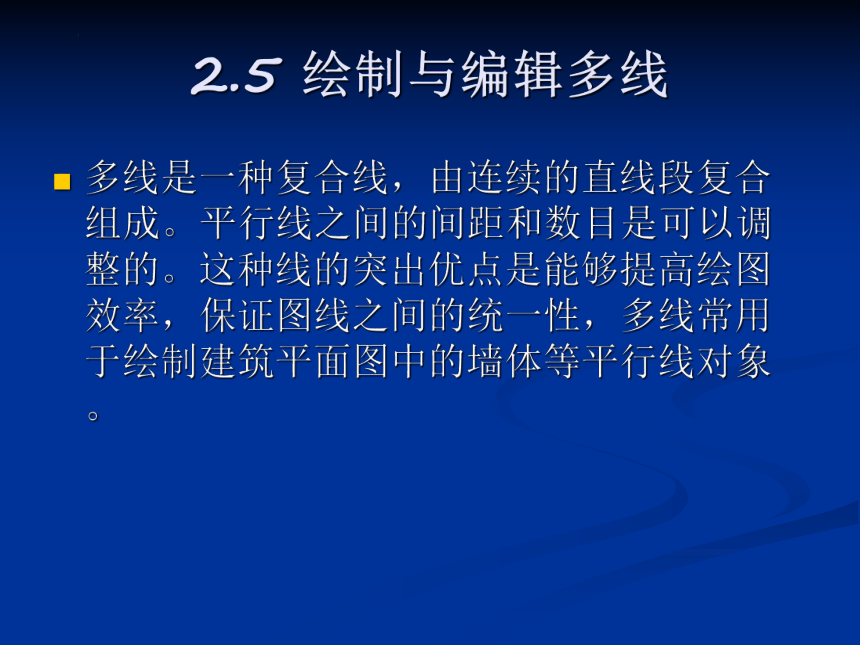

2.5 绘制与编辑多线
多线是一种复合线，由连续的直线段复合组成。平行线之间的间距和数目是可以调整的。这种线的突出优点是能够提高绘图效率，保证图线之间的统一性，多线常用于绘制建筑平面图中的墙体等平行线对象。

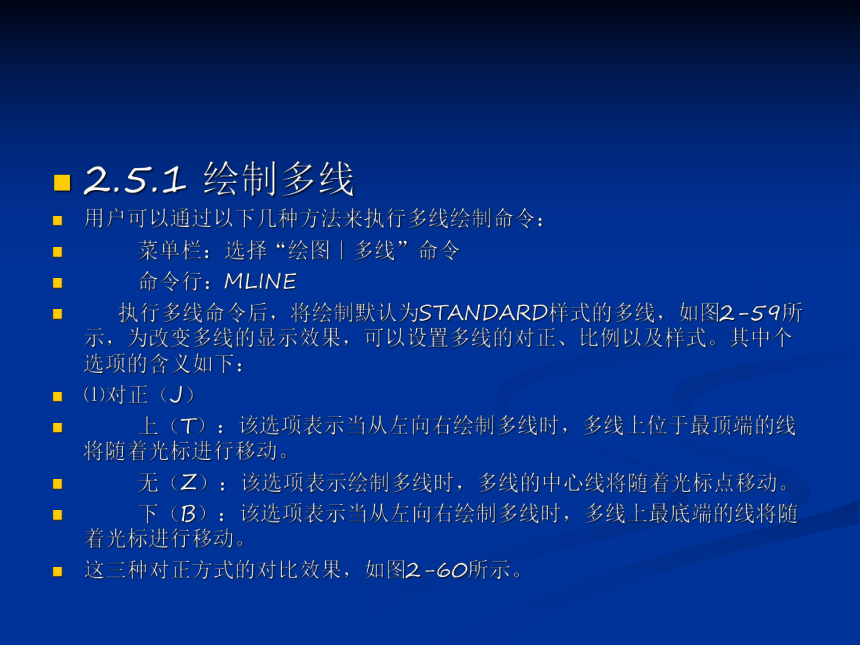

2.5.1 绘制多线
用户可以通过以下几种方法来执行多线绘制命令：
菜单栏：选择“绘图｜多线”命令
命令行：MLINE
执行多线命令后，将绘制默认为STANDARD样式的多线，如图2-59所示，为改变多线的显示效果，可以设置多线的对正、比例以及样式。其中个选项的含义如下：
⑴对正（J）
上（T）：该选项表示当从左向右绘制多线时，多线上位于最顶端的线将随着光标进行移动。
无（Z）：该选项表示绘制多线时，多线的中心线将随着光标点移动。
下（B）：该选项表示当从左向右绘制多线时，多线上最底端的线将随着光标进行移动。

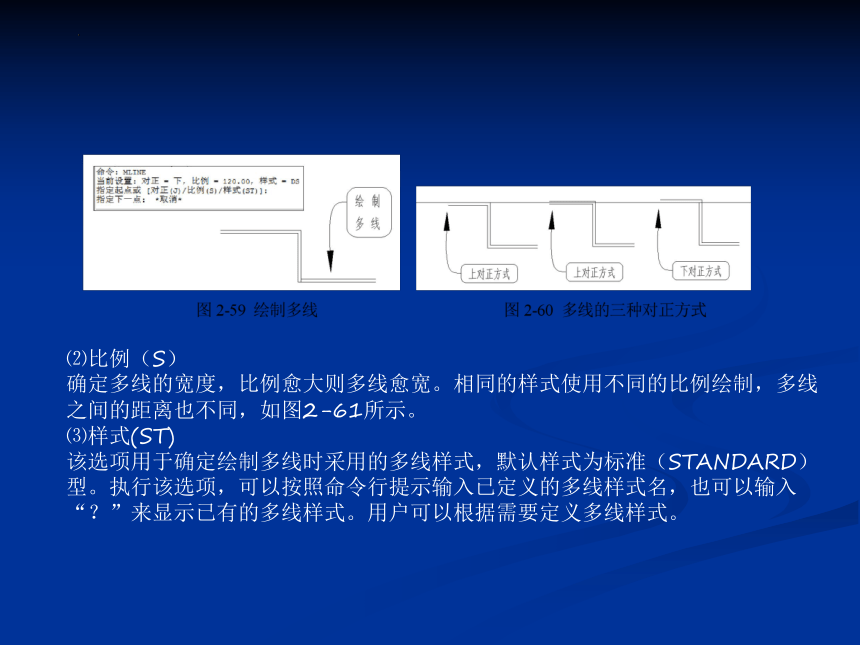

这三种对正方式的对比效果，如图2-60所示。
⑵比例（S）

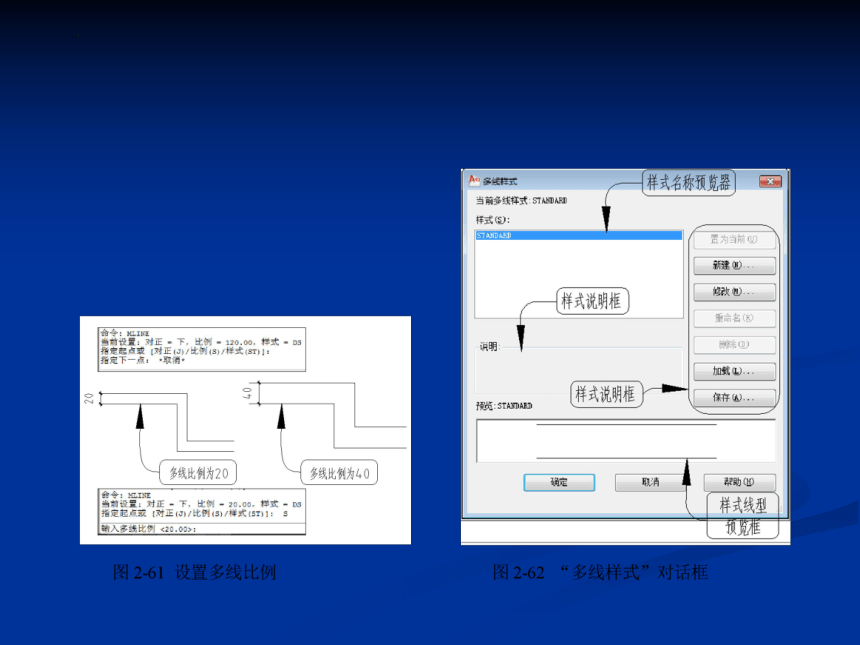

确定多线的宽度，比例愈大则多线愈宽。相同的样式使用不同的比例绘制，多线之间的距离也不同，如图2-61所示。
⑶样式(ST)
该选项用于确定绘制多线时采用的多线样式，默认样式为标准（STANDARD）型。执行该选项，可以按照命令行提示输入已定义的多线样式名，也可以输入“？”来显示已有的多线样式。用户可以根据需要定义多线样式。

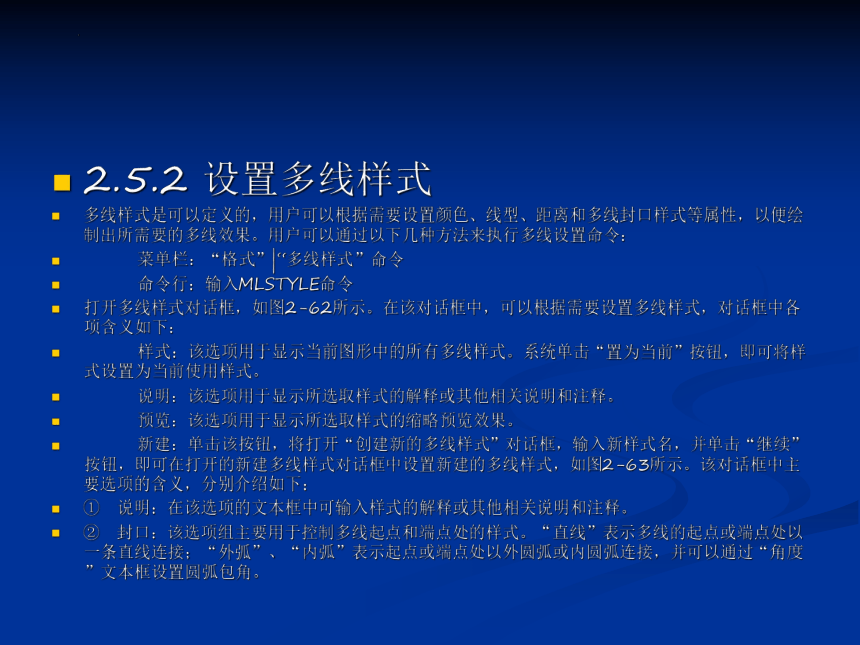

2.5.2 设置多线样式
多线样式是可以定义的，用户可以根据需要设置颜色、线型、距离和多线封口样式等属性，以便绘制出所需要的多线效果。用户可以通过以下几种方法来执行多线设置命令：
菜单栏：“格式”|“多线样式”命令
命令行：输入MLSTYLE命令
打开多线样式对话框，如图2-62所示。在该对话框中，可以根据需要设置多线样式，对话框中各项含义如下：
样式：该选项用于显示当前图形中的所有多线样式。系统单击“置为当前”按钮，即可将样式设置为当前使用样式。
说明：该选项用于显示所选取样式的解释或其他相关说明和注释。
预览：该选项用于显示所选取样式的缩略预览效果。

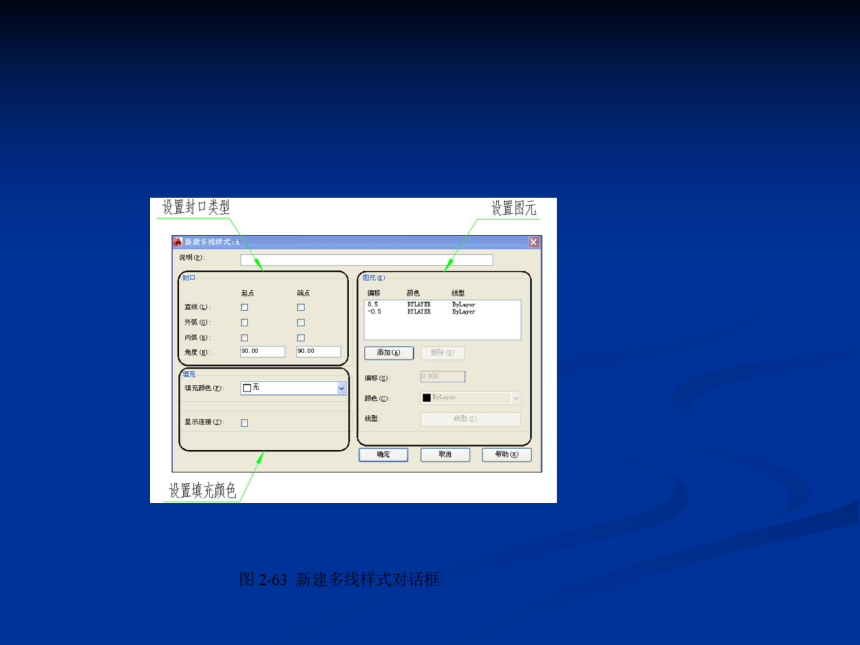

新建：单击该按钮，将打开“创建新的多线样式”对话框，输入新样式名，并单击“继续”按钮，即可在打开的新建多线样式对话框中设置新建的多线样式，如图2-63所示。该对话框中主要选项的含义，分别介绍如下：
①　说明：在该选项的文本框中可输入样式的解释或其他相关说明和注释。
②　封口：该选项组主要用于控制多线起点和端点处的样式。“直线”表示多线的起点或端点处以一条直线连接；“外弧”、“内弧”表示起点或端点处以外圆弧或内圆弧连接，并可以通过“角度”文本框设置圆弧包角。

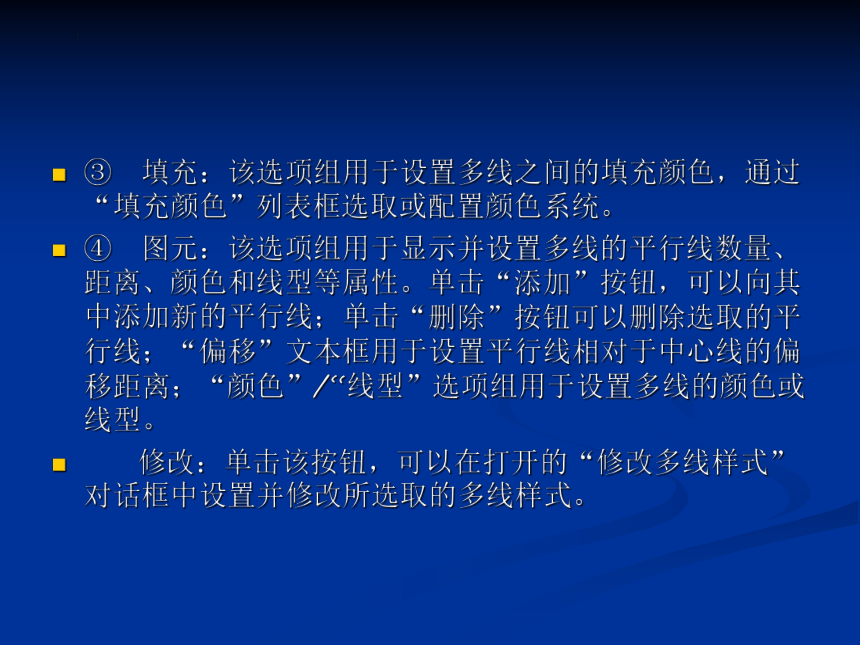

③　填充：该选项组用于设置多线之间的填充颜色，通过“填充颜色”列表框选取或配置颜色系统。
④　图元：该选项组用于显示并设置多线的平行线数量、距离、颜色和线型等属性。单击“添加”按钮，可以向其中添加新的平行线；单击“删除”按钮可以删除选取的平行线；“偏移”文本框用于设置平行线相对于中心线的偏移距离；“颜色”/“线型”选项组用于设置多线的颜色或线型。
修改：单击该按钮，可以在打开的“修改多线样式”对话框中设置并修改所选取的多线样式。
2.5.3编辑多线
在绘制建筑平面图时，利用“多线”工具所绘制出来的墙线不一定符合图纸的要求，这时就需要对其进行相应地编辑。使用“多线编辑”工具可以对多线对象执行闭合、结合、修剪和合并等操作从而使绘制的多线达到预想的设计效果。多线可以相交成十字形或T字形，并且十字形或T字形可以被闭合、打开或合并。
用户可以通过以下几种方法来执行编辑多线命令：
菜单栏：选择“修改”→“对象”→“多线”
命令行：输入 MLEDIT命令
在已绘制的多线图元上用鼠标左键双击
将打开如图2-64所示的“多线编辑工具”对话框框。该对话框中包括12种编辑工具，其中使用第一列和第二列工具以及“角点结合”工具可以编辑多种多线。
“十字闭合”按钮：表示相交两多线的十字封闭状态，AB分别代表选择多线的次序，垂直多线为A，水平多线为B。
“十字打开”按钮：表示相交两多线的十字开放状态，将两线的相交部分全部断开，第一条多线的轴线在相交部分也要断开。
“十字合并”按钮：表示相交两多线的十字合并状态，将两线的相交部分全部断开，但两条多线的轴线在相交部分相交，如图2-65所示。
“T形闭合”按钮：表示相交两多线的T形封闭状态，将选择的第一条多线与第二条多线的相交部分修剪去掉，而第二条多线保持原样连通。
“T形打开”按钮：表示相交两多线的T形开放状态，将两线的相交部分全部断开，但第一条多线的轴线在相交部分也断开。
“T形合并”按钮：表示相交两多线的T形合并状态，将两线的相交部分全部断开，但第一条与第二条多线的轴线在相交部分相交，如图2-66所示。
提示：在处理十字相交和T形相交的多线时，用户应当注意选择多线的顺序，如果选择顺序不恰当，可能得到的结果也不会切合实际需要。
“角点结合”按钮：表示修剪或延长两条多线直到它们接触形成一相交角，将第一条和第二条多线的拾取部分保留，并将其相交部分全部断开剪去。
“添加顶点”按钮：表示在多线上产生一个顶点并显示出来，相当于打开显示连接开关、显示交点一样。
“删除顶点”按钮：表示除多线转折处的交点，使其变为直线形多线，如图2-67所示。
“单个剪切”按钮：表示在多线中的某条线上拾取两个点从而断开此线。
“全部剪切”按钮：表示在多线上拾取两个点从而将此多线全部切断一截。
“全部接合”按钮：表示连接多线中的所有可见间断。
本章小结
本章对AutoCAD中基本图形元素的绘制方法进行了详细的介绍，使学生可以运用已学知识绘制简单的图形，有利于尽快熟悉掌握AutoCAD的基本操作
上机实验
⑴绘制如图2-68所示的圆形。
操作指导：
①　调用“圆心、半径”方法绘制两个小圆。
②　调用“相切、相切、半径”方法绘制中间与两个小圆均相切的大圆。
③　执行“绘图”→“圆”→“相切、相切、相切”菜单命令，以已经绘制的3个圆为相切对象，绘制最外面的大圆。
⑵调用图案填充绘制如图2-69所示的草坪。
操作指导：
①　调用“矩形”和“样条曲线”命令绘制初步轮廓。
②　调用“图案填充”命令在各个区域填充图案。
思考与练习
1．如何绘制带有宽度的正多边形？
2．点等分有哪两种方法？如何利用外部参照块来等分图形？
3．可以有宽度的线有：
(a)构造线 (b)多段线 (c)多线 (d)直线
4. 调用下面的命令能绘制出线段或者类似线段图形的有：
(a)LINE (b)PLINE (c)RECTANG (d)ARC
