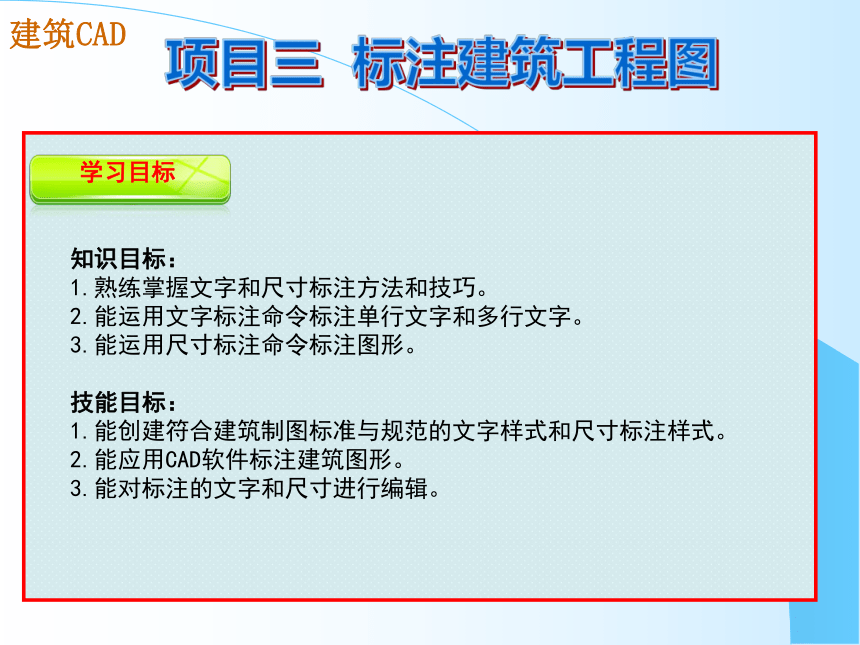

学习目标
知识目标：
1.熟练掌握文字和尺寸标注方法和技巧。
2.能运用文字标注命令标注单行文字和多行文字。
3.能运用尺寸标注命令标注图形。
技能目标：
1.能创建符合建筑制图标准与规范的文字样式和尺寸标注样式。
2.能应用CAD软件标注建筑图形。
3.能对标注的文字和尺寸进行编辑。
项目三 标注建筑工程图
建筑CAD
任务一 文字标注
1
创建文字样式
2
创建单行文字
3
创建多行文字
4
编辑文字
项目三 标注建筑工程图
建筑CAD
5
任 务

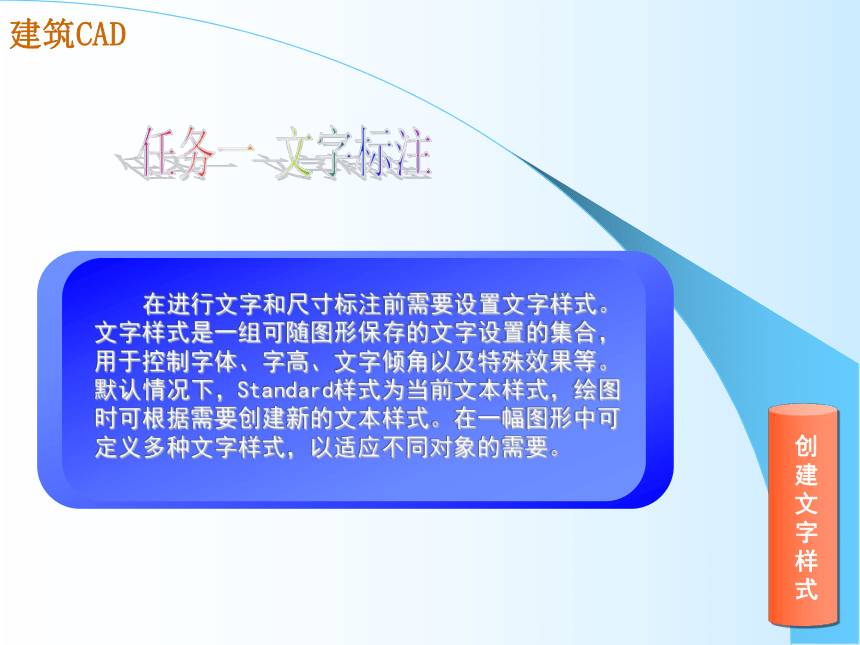

在进行文字和尺寸标注前需要设置文字样式。文字样式是一组可随图形保存的文字设置的集合，用于控制字体、字高、文字倾角以及特殊效果等。默认情况下，Standard样式为当前文本样式，绘图时可根据需要创建新的文本样式。在一幅图形中可定义多种文字样式，以适应不同对象的需要。
任务一 文字标注
创
建
文
字
样
式
建筑CAD

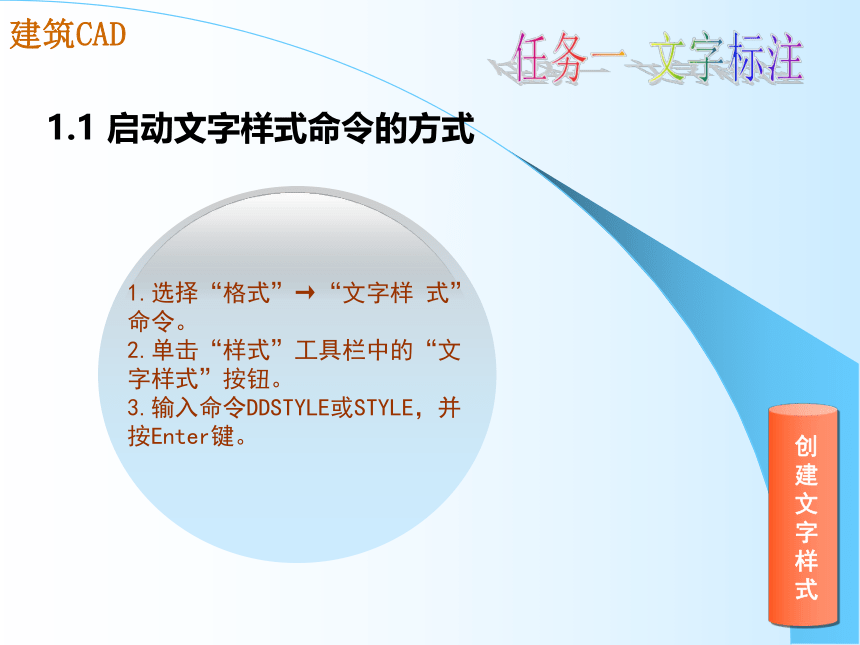

1.选择“格式”→“文字样 式”命令。
2.单击“样式”工具栏中的“文字样式”按钮。
3.输入命令DDSTYLE或STYLE，并按Enter键。
任务一 文字标注
1.1 启动文字样式命令的方式
创
建
文
字
样
式
建筑CAD

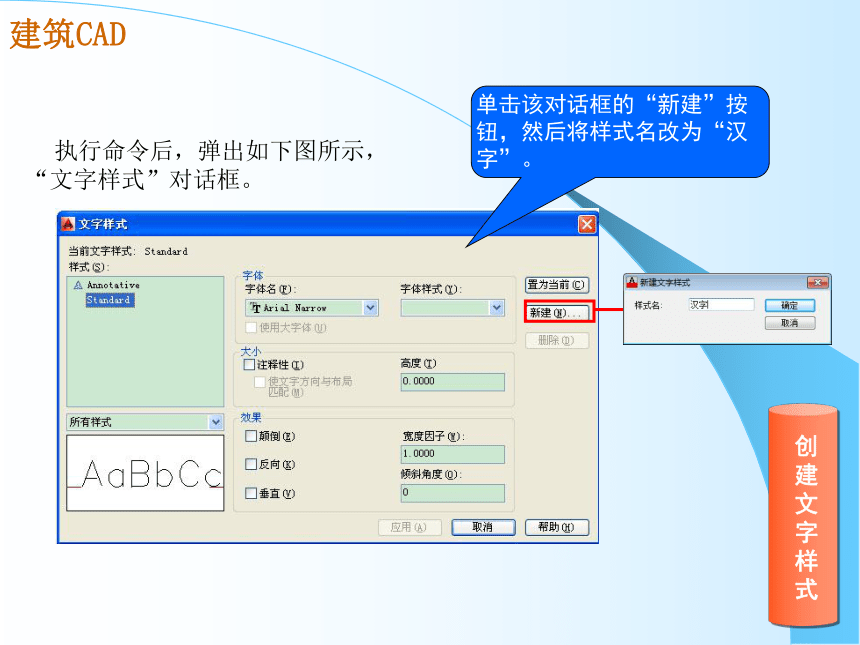

执行命令后，弹出如下图所示，“文字样式”对话框。
单击该对话框的“新建”按钮，然后将样式名改为“汉字”。
创
建
文
字
样
式
建筑CAD

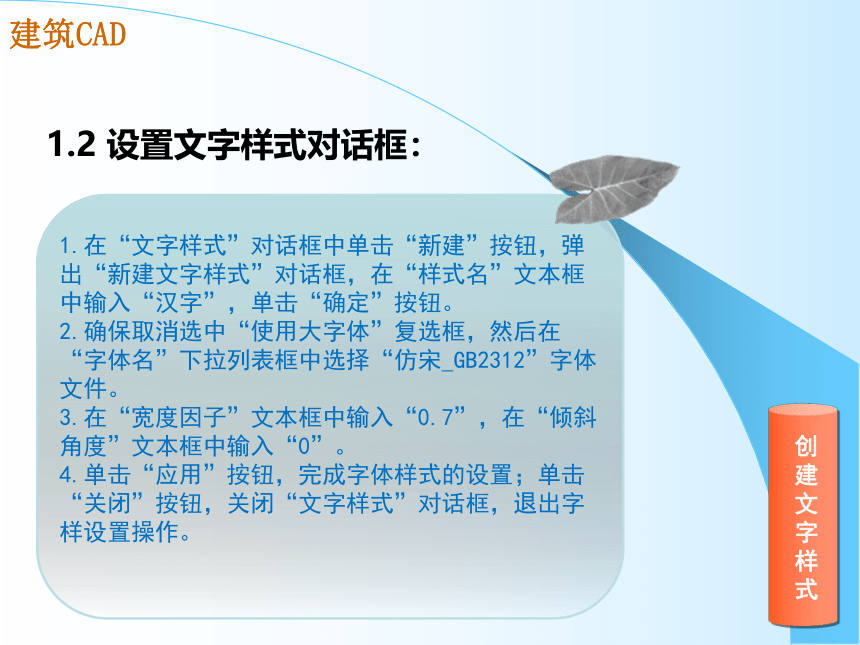

1.在“文字样式”对话框中单击“新建”按钮，弹出“新建文字样式”对话框，在“样式名”文本框中输入“汉字”，单击“确定”按钮。
2.确保取消选中“使用大字体”复选框，然后在“字体名”下拉列表框中选择“仿宋_GB2312”字体文件。
3.在“宽度因子”文本框中输入“0.7”，在“倾斜角度”文本框中输入“0”。
4.单击“应用”按钮，完成字体样式的设置；单击“关闭”按钮，关闭“文字样式”对话框，退出字样设置操作。
1.2 设置文字样式对话框：
创
建
文
字
样
式
建筑CAD

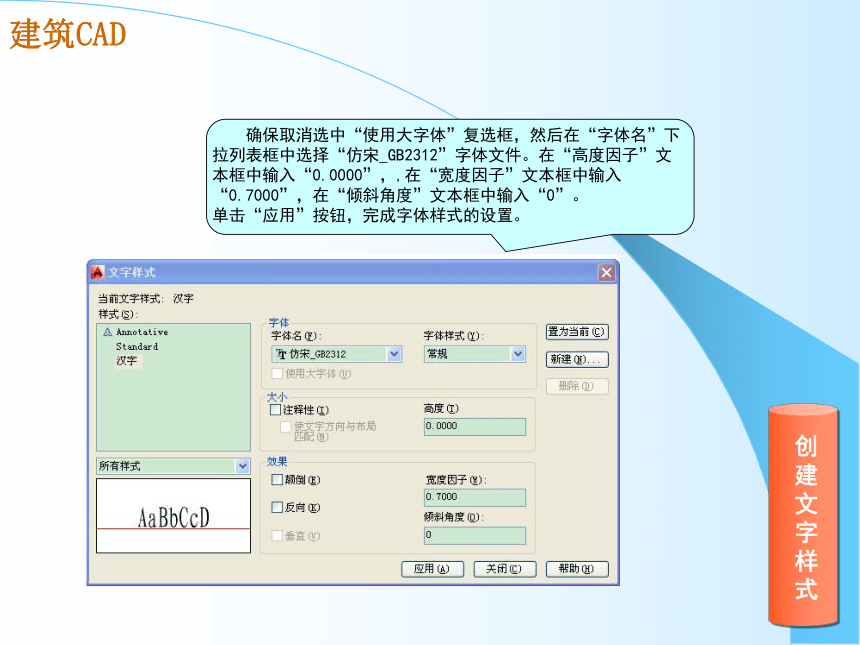

确保取消选中“使用大字体”复选框，然后在“字体名”下拉列表框中选择“仿宋_GB2312”字体文件。在“高度因子”文本框中输入“0.0000”，,在“宽度因子”文本框中输入“0.7000”，在“倾斜角度”文本框中输入“0”。
单击“应用”按钮，完成字体样式的设置。
创
建
文
字
样
式
建筑CAD

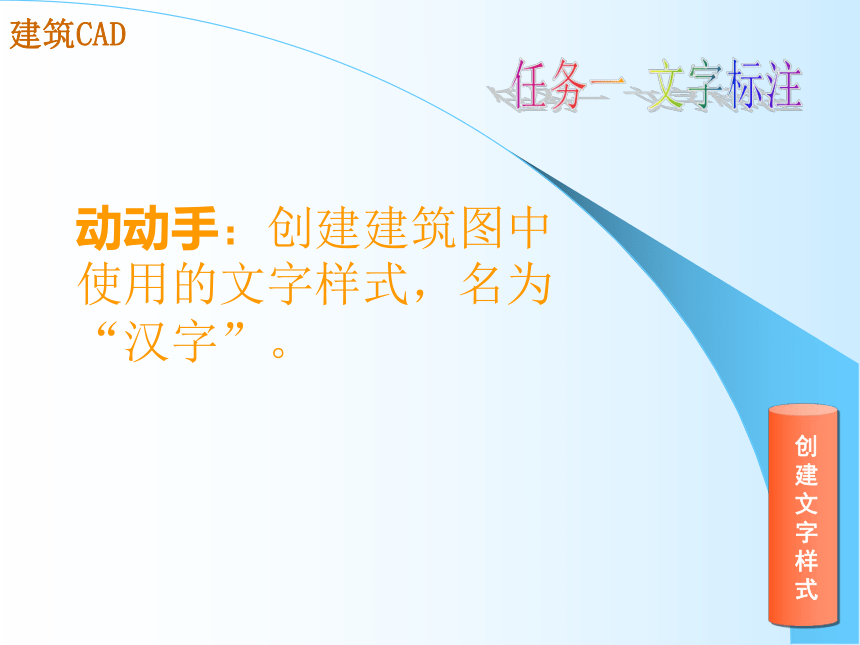

动动手：创建建筑图中使用的文字样式，名为“汉字”。
任务一 文字标注
创
建
文
字
样
式
建筑CAD

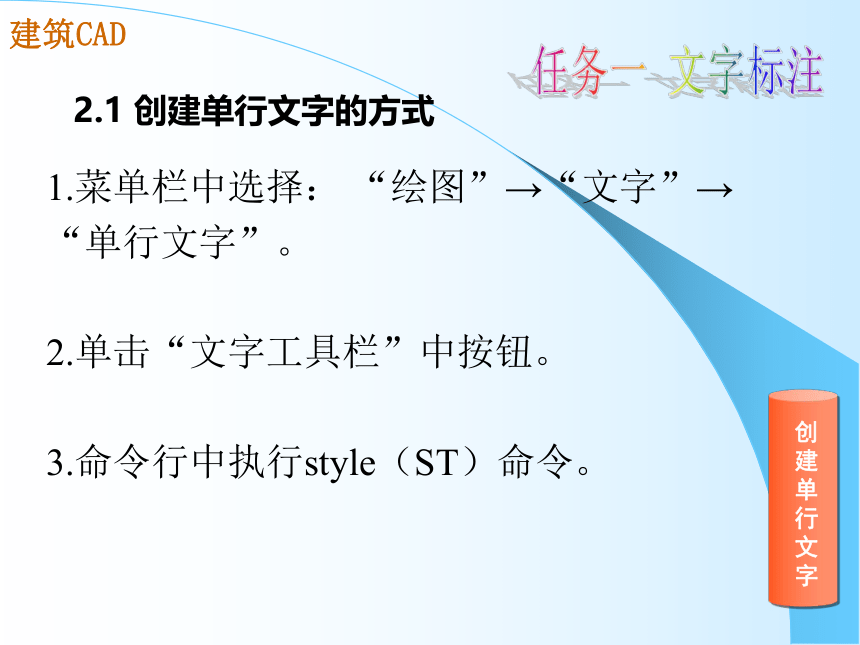

2.1 创建单行文字的方式
1.菜单栏中选择： “绘图”→“文字”→
“单行文字”。
2.单击“文字工具栏”中按钮。
3.命令行中执行style（ST）命令。
创
建
单
行
文
字
任务一 文字标注
建筑CAD
2.2 操作过程说明
当前文字样式: “汉字” 文字高度: 2.5000 注释性: 否 对正: 左（显示默认或上次输入的文字样式和文字高度）
指定文字的起点 或 [对正(J)/样式(S)]: （单击屏幕上要输入文字的起始位置）
指定高度 <2.5000>: 15（指定文字的高度15mm）
指定文字的旋转角度 <0>:（输入文字要旋转的角度，不旋转则回车，默认0）
执行以上命令后，出现如图3-7的闪动光标，就可以输入文字，文字全部输入完成后，按两遍回车键或“ESC”可结束命令。
创
建
单
行
文
字
建筑CAD
动动手：使用“汉字”样式输入“一层平面图”，字高10mm。
创
建
单
行
文
字
建筑CAD
多行文字实际上是一个类似于Word软件的编辑器。它是由任意数目的文本行或段落组成的，布满指定的宽度，并且可以沿垂直方向无限延伸。多行文字的编辑选项比单行文字多，例如，可以将对下划线、字体、颜色和高度的修改应用到段落中的任意字符或短语，可以通过控制文字框来控制文字的行长和段落的位置等。
任务一 文字标注
创
建
多
行
文
字
建筑CAD
（1）选择“绘图”→“文字”→“多行文字”命令。
（2）单击“绘图”工具栏中的“多行文字”按钮。
（3）输入命令MTEXT(MT或T)，并按Enter键。
2.1 创建多行行文字的方式
创
建
多
行
文
字
建筑CAD
首行缩进
段落缩进
设置多行文字宽度
标尺
多行文字输入
3.2 操作过程说明
执行命令后，用鼠标在屏幕上点击拖动出矩形的两个对角点，这个矩形就显示了多行文字的位置和文字边框，文字边框确定后，会弹出如图所示的“在位文字编辑器”对话框，在闪动光标处，就可以输入文字了。
创
建
多
行
文
字
建筑CAD
4.1 编辑文字的命令
DDEDIT或ED
[功能]DDEDIT既可以修改用TEXT书写
的文字，也可以修改用MTEXT书
写的文字。
建筑CAD
编
辑
文
字
单行文字可进行单独编辑。编辑单行文字包括编辑文字的内容、对正方式及缩放比例，可以选择“修改”→“对象”→“文字”子菜单中的相关命令进行设置。各命令的功能如下：
1.“编辑”命令。选择该命令，在绘图窗口中单击需要编辑的单行文字，进入文字编辑状态，可以重新输入文本内容。
2.“比例”命令。选择该命令，在绘图窗口中单击需要编辑的单行文字，此时需要输入缩放的基点以及指定新高度、匹配对象或缩放比例等。
3.“对正”命令。选择该命令，在绘图窗口中单击需要编辑的单行文字，此时可以重新设置文字的对正方式。
4.2 编辑单行文字
编
辑
文
字
建筑CAD
编辑多行文字的方法比较简单，可双击已在图样中输入的多行文字，或者选中已在图样中输入的多行文字并右击，从弹出的快捷菜单中选择“编辑多行文字”命令，在打开“文字格式”编辑器中编辑文字。
4.3 编辑多行文字
编
辑
文
字
建筑CAD
4.4 特殊符号输入
建筑制图中经常需要输入一些特殊符号，如直径符号（φ）、室内地面标高中的正负号（±）等，可以输入下面的控制码或使用小键盘输入。
（1） 标注符号“度”（°）：控制码“%%D”。
（2） 标注正负号（±）：控制码“%%P”。
（3） 标注直径符号（ φ）：控制码“%%C”。
（4） 打开/关闭文字上划线：控制码“%%O”。
（5） 打开/关闭文字下划线：控制码“%%U”。
建筑CAD
编
辑
文
字
5.任务
绘制下图所示表格。
建筑CAD
任
务
任务实施要点
1.单击“格式”菜单中的“文字样式”命令，新建文件样式，在“样式名”中输入“汉字”和“数字”。字体则在“字体名”下拉列表中选用“T仿宋-GB2312”和“黑体”，然后再设置字体高度及高宽比。
2.创建单行文字，在文字样式中选用“汉字”或“数字”，然后使用“单行文字”命令，输入文字或数字。
建筑CAD
任
务
任务实施要点
3.编辑单行文字。移动单行文字，可以用“移动命令”；修改单行文字内容可以选择单行文字，双击它，然后对其进行修改；修改单行文字的样式，首先要选中这些文字，然后在文字样式的列表中选取所要修改的样式即可。
4.创建多行文字，在文字样式中选用仿宋，然后使用“多行文字”命令，输入文字。
5.编辑多行文字。双击多行文字，会弹出“在位文字编辑器”对话框，可以在其中修改文字的内容和格式。
建筑CAD
任
务
小结练习
小结：
标注“单行文字”，“多行文字”应先进行“文字样式的创建，然后使用文字标注命令及编辑命令标注出满足制图要求的文字。
作业：
1.在一幅完整的图形中，用图线方式表现得不充分或无法
用图线表示的地方，就需要进行（ ）说明。
A． 线条 B． 文字 C． 符号 D． 图样
2.简述创建堆叠文字的方法。
3.练习创建单行文字和多行文字。
建筑CAD
小结练习
练习答案：
1. B
2.答：在输入多行文字时，同时可输入堆叠字符，堆叠字符会使左侧的文字堆叠在右侧文字的上面。形成堆叠文字，一般用到以下三种方法：①斜杠
（/），以垂直方式堆叠文字；②井号（#），以对角方式堆叠文字框；③插入符（^），创建公差堆叠，不用直线分隔。
建筑CAD
