第2章　
绘图命令与编辑命令
2.2　块定义
2.2.1　创建块(B)
调用方法如下：

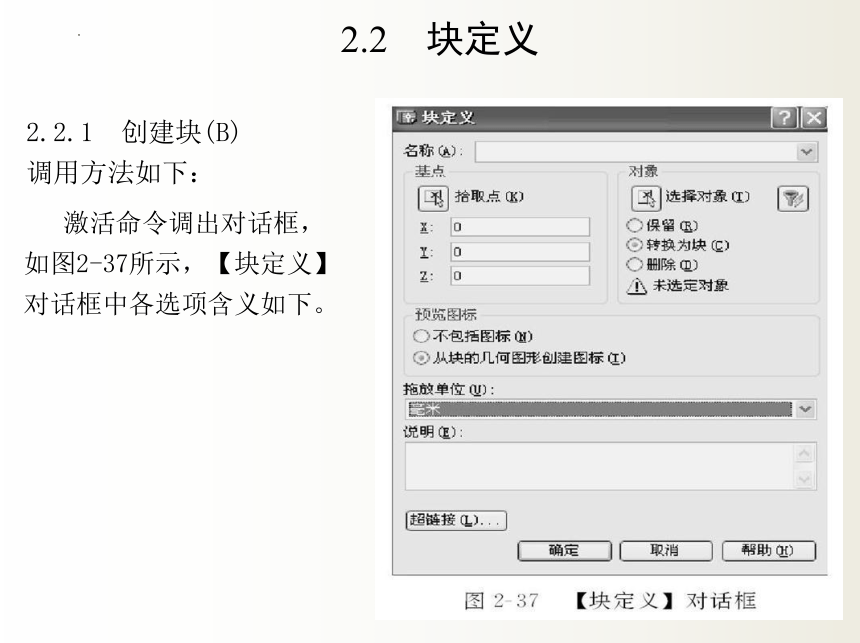

激活命令调出对话框，如图2-37所示，【块定义】对话框中各选项含义如下。

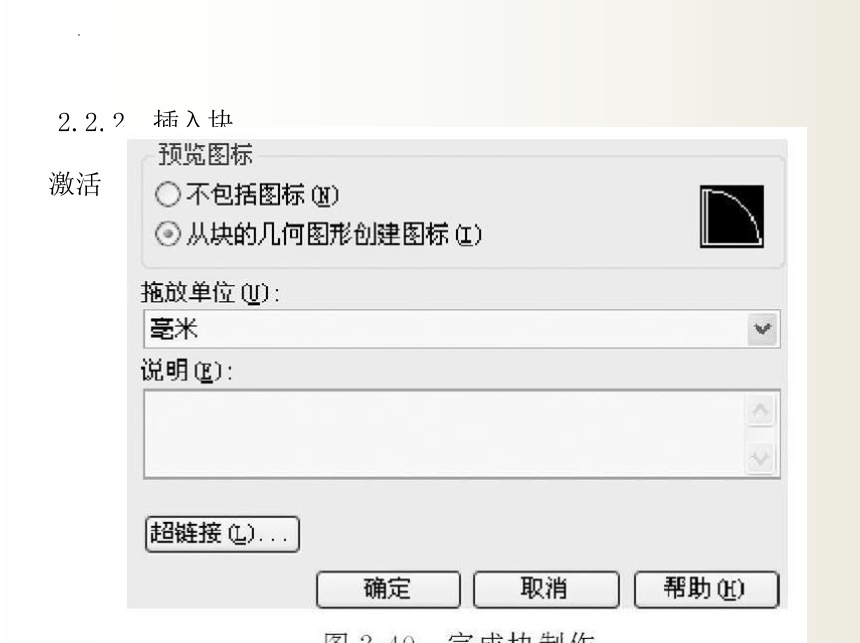

2.2.2　插入块

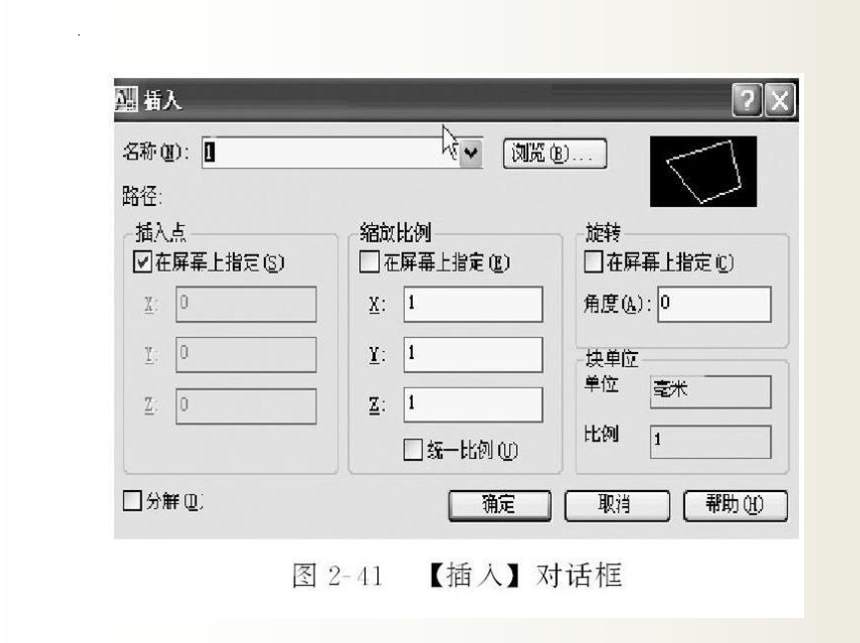

激活命令后调出对话框，如图2-41所示。

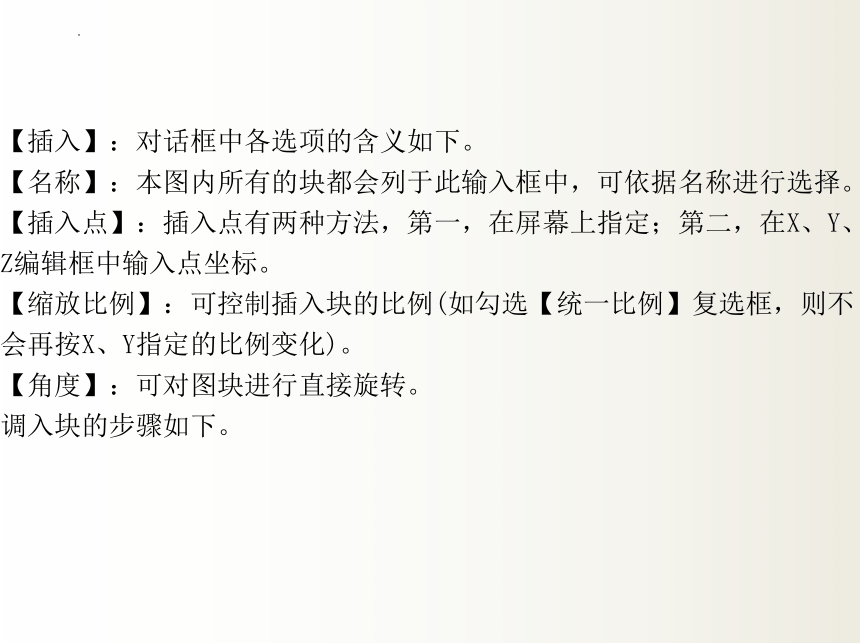

【插入】：对话框中各选项的含义如下。
【名称】：本图内所有的块都会列于此输入框中，可依据名称进行选择。
【插入点】：插入点有两种方法，第一，在屏幕上指定；第二，在X、Y、Z编辑框中输入点坐标。
【缩放比例】：可控制插入块的比例(如勾选【统一比例】复选框，则不会再按X、Y指定的比例变化)。
【角度】：可对图块进行直接旋转。
调入块的步骤如下。
2.3　编辑命令

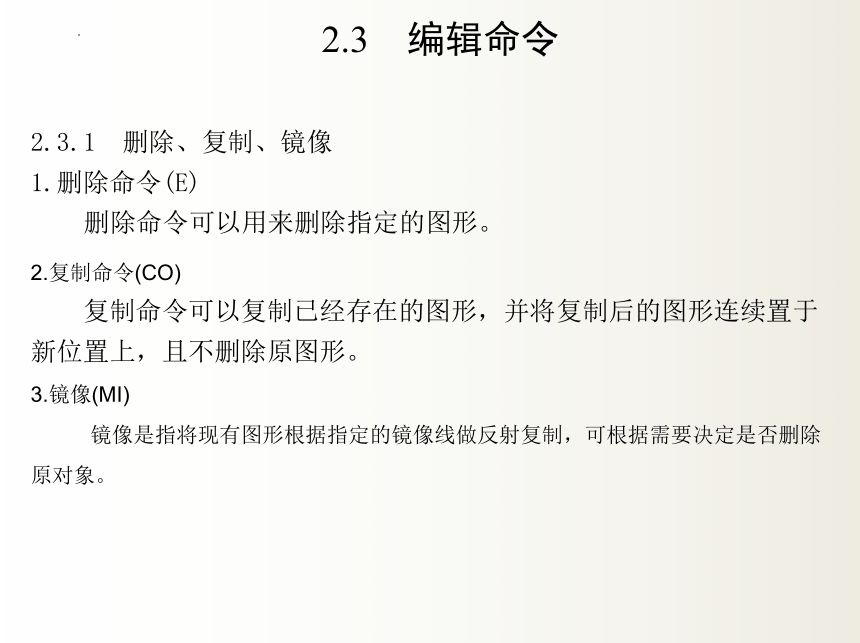

2.3.1　删除、复制、镜像
1.删除命令(E)
删除命令可以用来删除指定的图形。
2.复制命令(CO)
复制命令可以复制已经存在的图形，并将复制后的图形连续置于新位置上，且不删除原图形。
3.镜像(MI)
镜像是指将现有图形根据指定的镜像线做反射复制，可根据需要决定是否删除原对象。
2.3.2　偏移、阵列、移动
1.偏移(O)

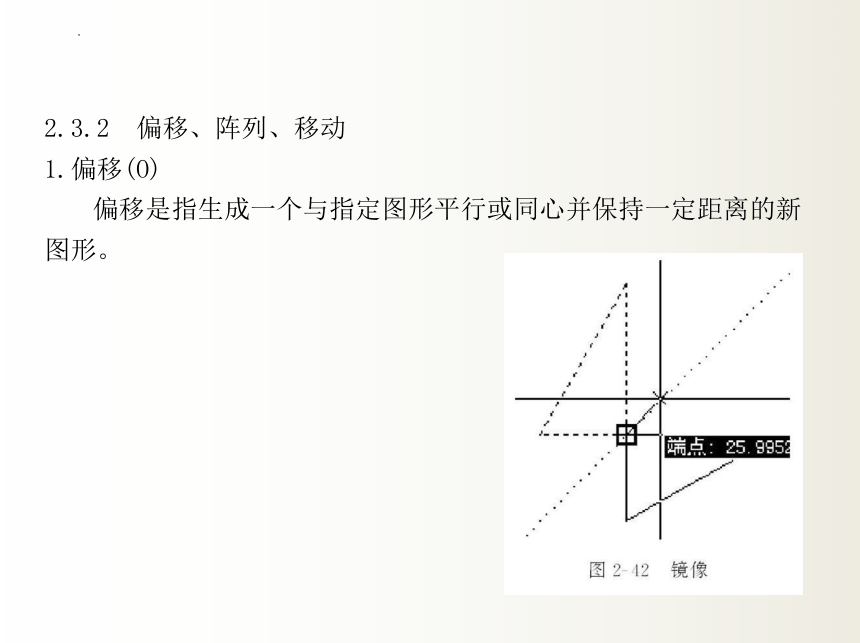

偏移是指生成一个与指定图形平行或同心并保持一定距离的新图形。
2.阵列(AR)

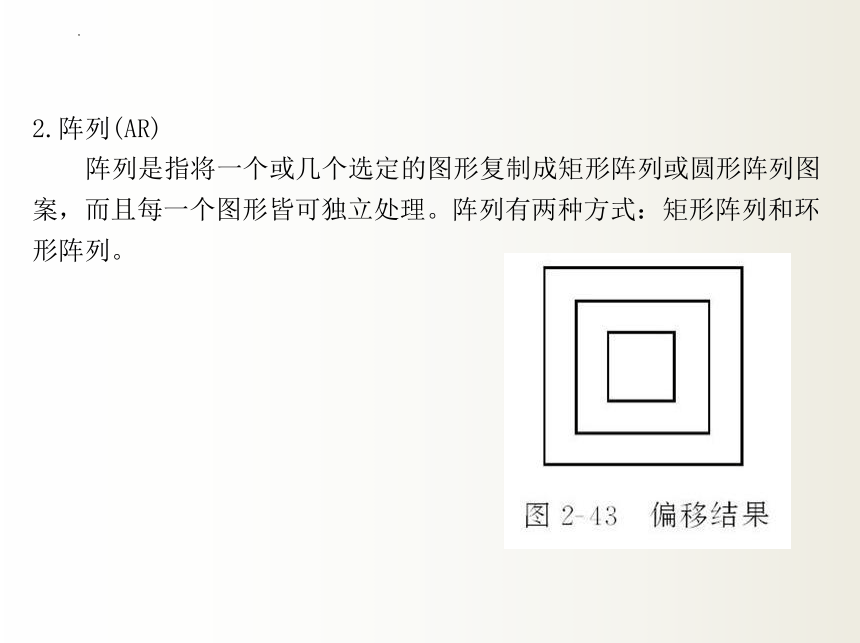

阵列是指将一个或几个选定的图形复制成矩形阵列或圆形阵列图案，而且每一个图形皆可独立处理。阵列有两种方式：矩形阵列和环形阵列。
(2)环形阵列(【环形阵列】对话框如图2-46所示)
3.移动(M)
移动是指将一个或多个图形移至新位置。
调用方法如下：
2.3.3　旋转、缩放、拉伸
1.旋转(RO)
旋转是指以结合捕捉设置基点的方式来旋转所选的图形。
调用方法如下：
2.缩放(SC)
缩放是指将选定的对象以指定的基点为中心，按指定的比例放大或缩小。
调用方法如下：
3.拉伸(S)
拉伸是指将图形的一部分做拉伸、压缩或变形，同时又保持与原图未动部分的连接。
调用方法如下：
2.3.4　修剪、延伸、打断
1.修剪(TR)
修剪是指剪去指定对象的多余部分。
调用方法如下：
2.延伸(EX)
延伸是指将指定的图形对象延伸到选定的边界。
调用方法如下：
选取延伸边界后单击右键，然后选取要延伸的对象，系统将自动把对象延伸到指定边界。
3.打断(BR)
打断是指将线、多段线、样条曲线等图形部分删除，或将图形分为两段。
调用方法如下：
“第一点(F)”为重新指定第一个打断点。打断结果如图2-53所示。
2.3.5　倒直角、倒圆角
倒圆角的操作方法与倒直角命令的操作方法基本相同，以下主要介绍倒直角的操作方法。
倒直角工具能够以平角的连接方式修改图形相接处的具体形状，如图2-54所示。倒角工具只能应用于图形对象间具有相交性的情况下。
