第2章AutoCAD基本绘图命令

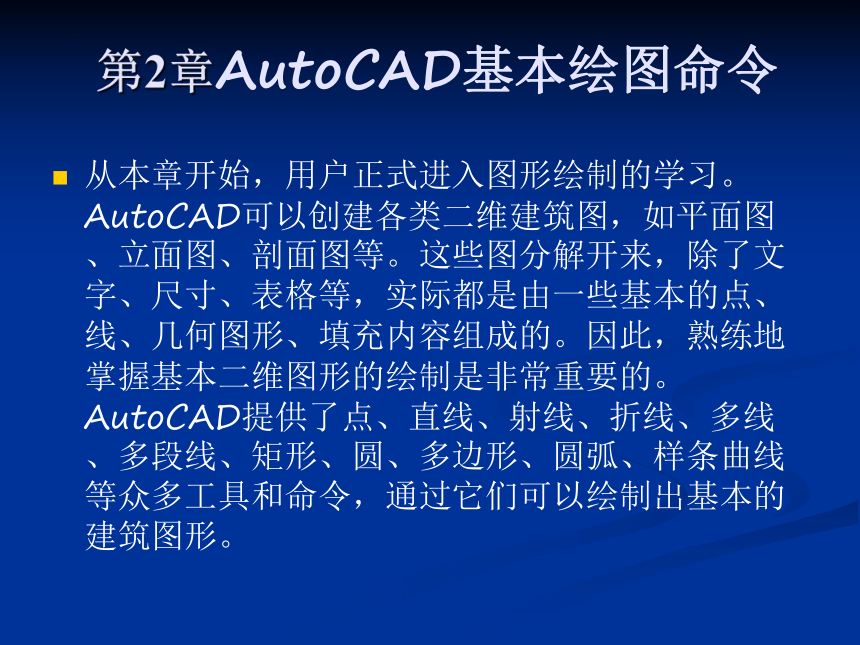

从本章开始，用户正式进入图形绘制的学习。AutoCAD可以创建各类二维建筑图，如平面图、立面图、剖面图等。这些图分解开来，除了文字、尺寸、表格等，实际都是由一些基本的点、线、几何图形、填充内容组成的。因此，熟练地掌握基本二维图形的绘制是非常重要的。 AutoCAD提供了点、直线、射线、折线、多线、多段线、矩形、圆、多边形、圆弧、样条曲线等众多工具和命令，通过它们可以绘制出基本的建筑图形。

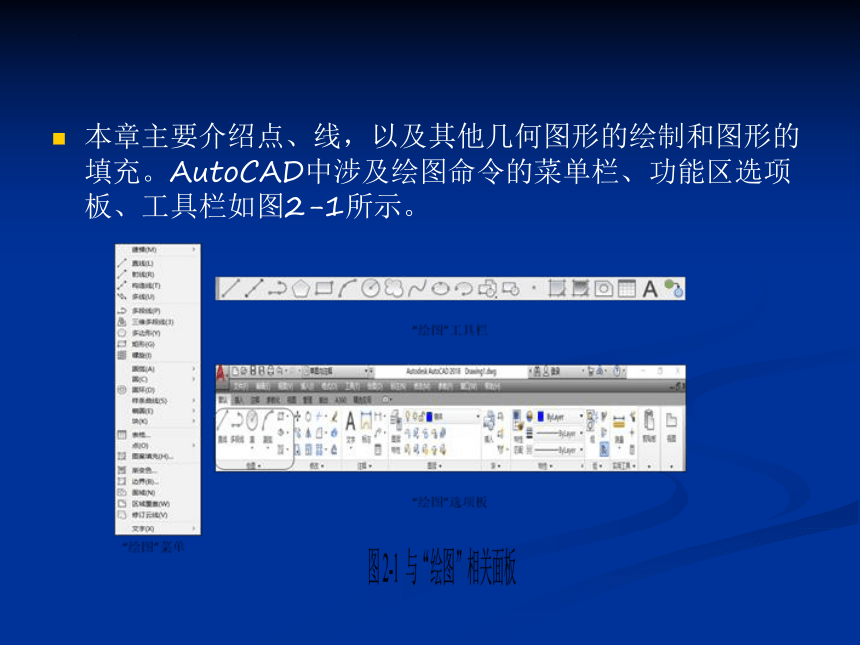

本章主要介绍点、线，以及其他几何图形的绘制和图形的填充。AutoCAD中涉及绘图命令的菜单栏、功能区选项板、工具栏如图2-1所示。
2.1绘制线性对象

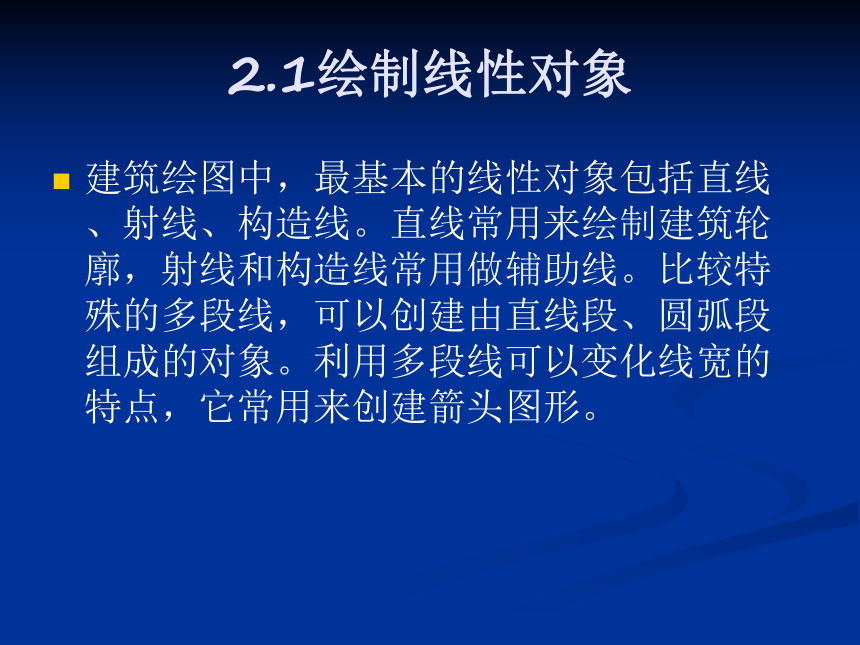

建筑绘图中，最基本的线性对象包括直线、射线、构造线。直线常用来绘制建筑轮廓，射线和构造线常用做辅助线。比较特殊的多段线，可以创建由直线段、圆弧段组成的对象。利用多段线可以变化线宽的特点，它常用来创建箭头图形。
2.1.1绘制直线

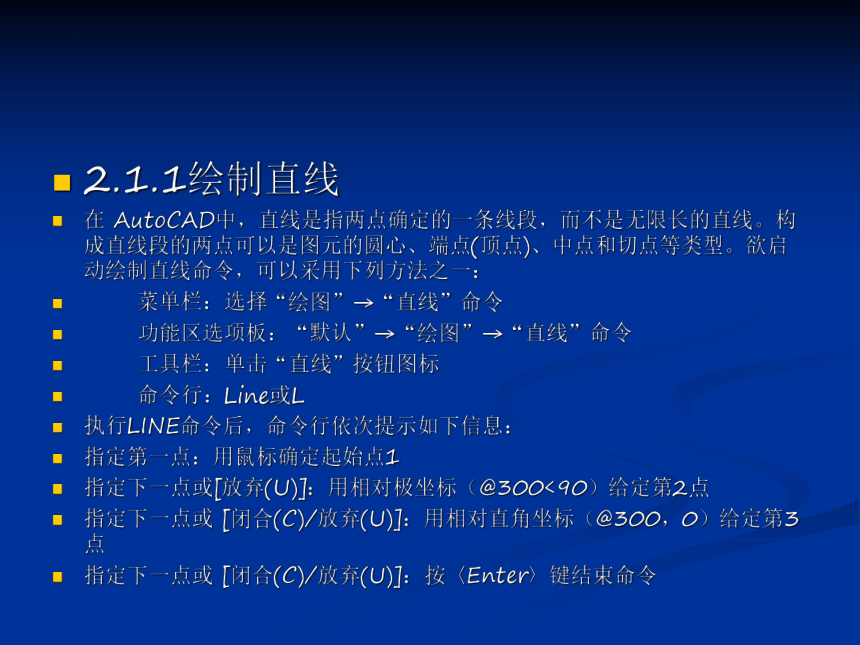

在 AutoCAD中，直线是指两点确定的一条线段，而不是无限长的直线。构成直线段的两点可以是图元的圆心、端点(顶点)、中点和切点等类型。欲启动绘制直线命令，可以采用下列方法之一：
菜单栏：选择“绘图”→“直线”命令
功能区选项板：“默认”→“绘图”→“直线”命令
工具栏：单击“直线”按钮图标
命令行：Line或L
执行LINE命令后，命令行依次提示如下信息：
指定第一点：用鼠标确定起始点1
指定下一点或[放弃(U)]：用相对极坐标（@300<90）给定第2点
指定下一点或 [闭合(C)/放弃(U)]：用相对直角坐标（@300，0）给定第3点
指定下一点或 [闭合(C)/放弃(U)]：按〈Enter〉键结束命令

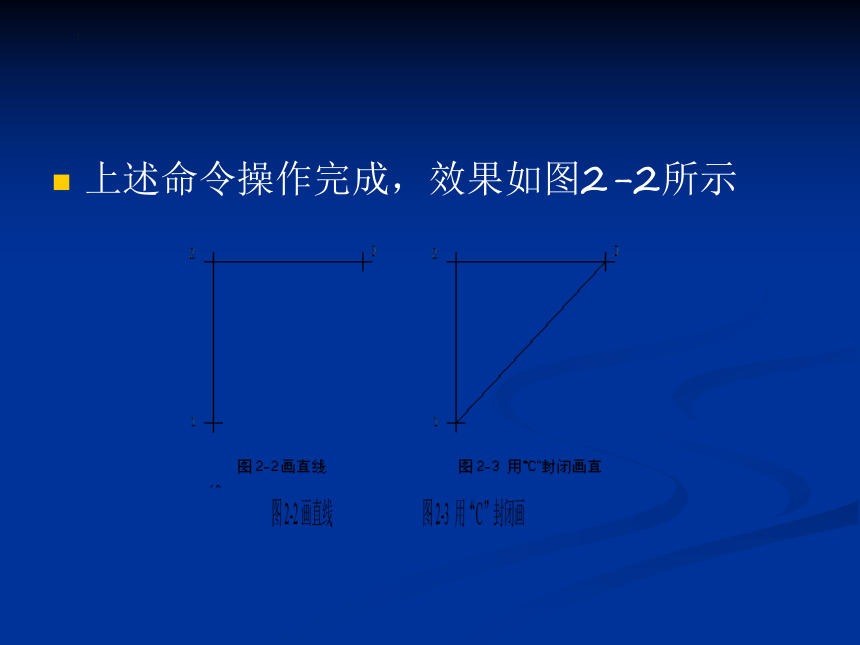

上述命令操作完成，效果如图2-2所示

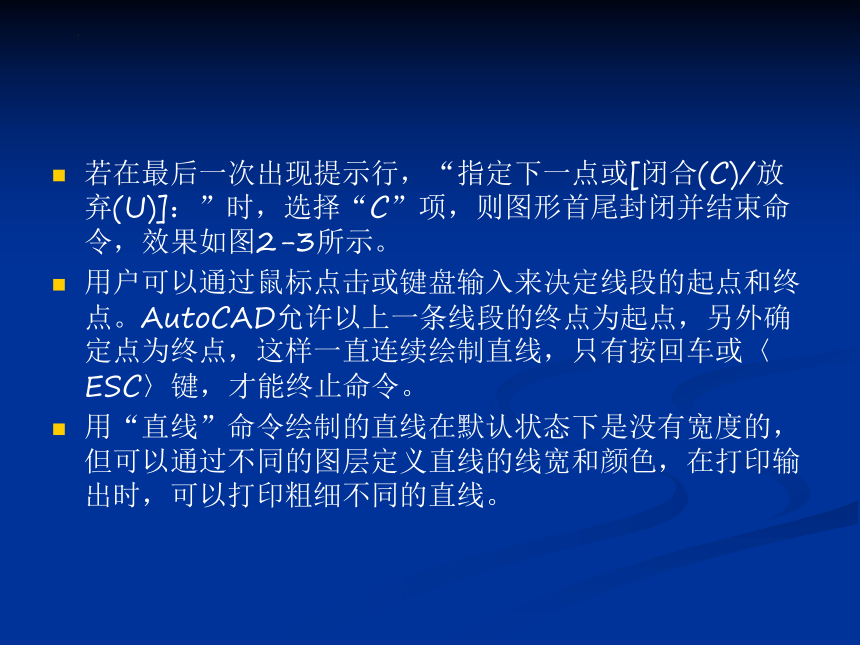

若在最后一次出现提示行，“指定下一点或[闭合(C)/放弃(U)]：”时，选择“C”项，则图形首尾封闭并结束命令，效果如图2-3所示。
用户可以通过鼠标点击或键盘输入来决定线段的起点和终点。AutoCAD允许以上一条线段的终点为起点，另外确定点为终点，这样一直连续绘制直线，只有按回车或〈ESC〉键，才能终止命令。
用“直线”命令绘制的直线在默认状态下是没有宽度的，但可以通过不同的图层定义直线的线宽和颜色，在打印输出时，可以打印粗细不同的直线。
2.1.2 绘制射线

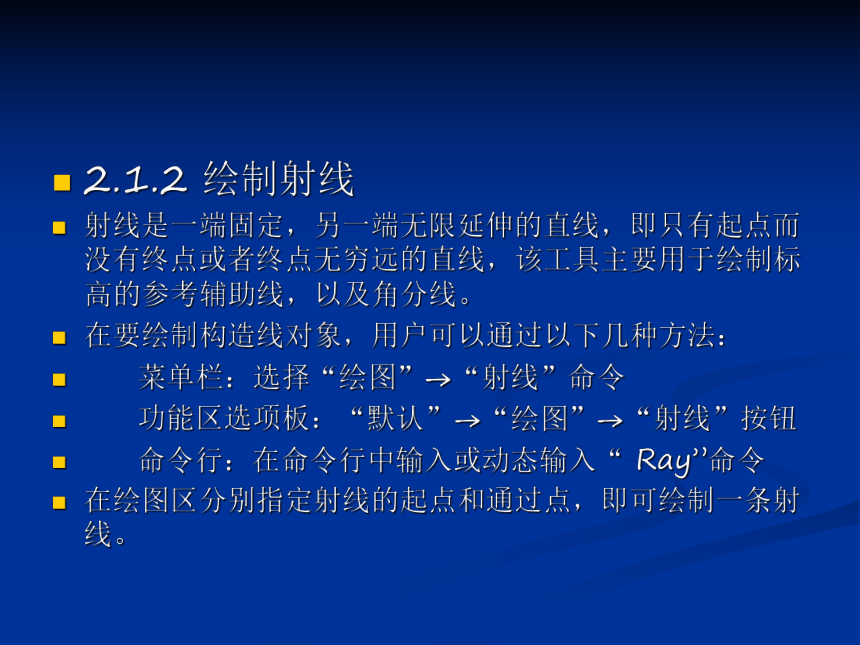

射线是一端固定，另一端无限延伸的直线，即只有起点而没有终点或者终点无穷远的直线，该工具主要用于绘制标高的参考辅助线，以及角分线。
在要绘制构造线对象，用户可以通过以下几种方法：
菜单栏：选择“绘图”→“射线”命令
功能区选项板：“默认”→“绘图”→“射线”按钮
命令行：在命令行中输入或动态输入“ Ray”命令
在绘图区分别指定射线的起点和通过点，即可绘制一条射线。
2.1.3绘制构造线
构造线是向两个方向无限延长的直线，没有起点和终点。构造线一般用作绘图的辅助线。
要绘制构造线对象，用户可以通过以下几种方法：
菜单栏：选择“绘图”→“构造线”命令
功能区选项板：“默认”→“绘图”→“构造线”按钮
工具栏：在“绘图”工具栏上单击“构造线”按钮
命令行：在命令行中输入或动态输入“ Xline”命令(快捷键“XL”)
执行“构造线”命令，并根据命令行提示进行操作，即可绘制垂直和指定角度的构造线。在绘制构造线的过程中，各选项的含义如下：
水平(H)：创建一条经过指定点并且与当前坐标x轴平行的构造线
垂直(V)：创建一条经过指定点并且与当前坐标y轴平行的构造线
角度(A)：创建与x轴成指定角度的构造线；也可以先指定一条参考线，再指定参考线与构造线的角度；还可以先指定构造线的角度，再设置通过点
二等分(B)：创建二等分指定的构造线，即角平分线。要先指定等分角的顶点，然后指出该角两条边上的点
偏移(O)：创建平行指定基线的构造线，需要先指定偏移距离，选择基线，然后指明构造线位于基线的哪一侧，类似偏移命令，基线可以是一条辅助线、直线或复合线
在绘制构造线时，若没有指定构造线的类型，用户可在视图中指定任意的两点来绘制一条构造线。执行选项中六种方式绘制构造线，分别如图2-4所示。
操作步骤：
命令：XLINE
指定点或(水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：(给出点1)
指定通过点：(给定通过点2，绘制一条双向无限长直线)”
指定通过点：(继续给点，继续绘制线，如图2-4所示，按〈Enter〉键结束)
2.1.4绘制多段线
多段线是作为单个对象创建的相互连接的线段序列。启动该命令，可以创建直线段、圆弧段或两者的组合线段，还可以在各段之间设置不同的线宽。它适用于地形、等压和其他科学应用的轮廓素线、布线图和电路印刷板布局、流程图和布管图、三维实体建模的拉伸轮廓和拉伸路径等。
要绘制多段线对象，用户可以通过以下三种方法：
菜单栏：选择“绘图”→“多段线”命令
工具栏：在“绘图”工具栏上单击“多段线”按钮
命令行：在命令行中输入或动态输入“Pline”命令(快捷键“PL”)
执行“多段线”命令，并根据命令行提示进行操作，即可绘制带箭头的构造线，如在绘制多段线的过程中，其各选项含义如下。
圆弧(A)：从绘制的直线方式切换到绘制圆弧方式，如图2-5所示。
半宽(H)：设置多段线的1/2宽度，用户可分别指定多段线的起点半宽和终点半宽如图2-6所示。
长度（L）：指定绘制直线段的长度。
放弃（U）：删除多段线的前一段对象，从而方便用户及时修改在绘制多段线过程中出现的错误。
宽度（W）：设置多段线的不同起点和端点宽度，如图2-7所示。
提示：当用户设置了多段线的宽度时，可通过FILL变量来设置是否对多段线进行填充，如果设置为“开(ON)”，则表示填充，若设置为“关（OF)”，则表示不填充，如图2-8所示。
闭合（C）：与起点闭合，并结束命令。当多段线的宽度大于0时，若想绘制闭合的多段线，一定要选择“闭合(C)”选项，这样才能使其完全闭合，否则即使起点与终点重合，也会出现缺口现象，如图2-9所示。
