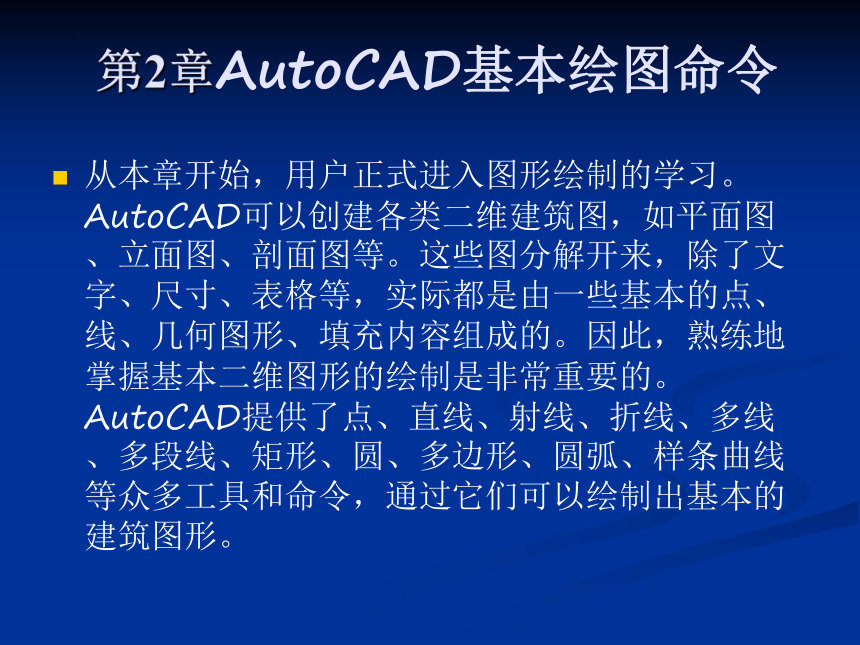

第2章AutoCAD基本绘图命令
从本章开始，用户正式进入图形绘制的学习。AutoCAD可以创建各类二维建筑图，如平面图、立面图、剖面图等。这些图分解开来，除了文字、尺寸、表格等，实际都是由一些基本的点、线、几何图形、填充内容组成的。因此，熟练地掌握基本二维图形的绘制是非常重要的。 AutoCAD提供了点、直线、射线、折线、多线、多段线、矩形、圆、多边形、圆弧、样条曲线等众多工具和命令，通过它们可以绘制出基本的建筑图形。

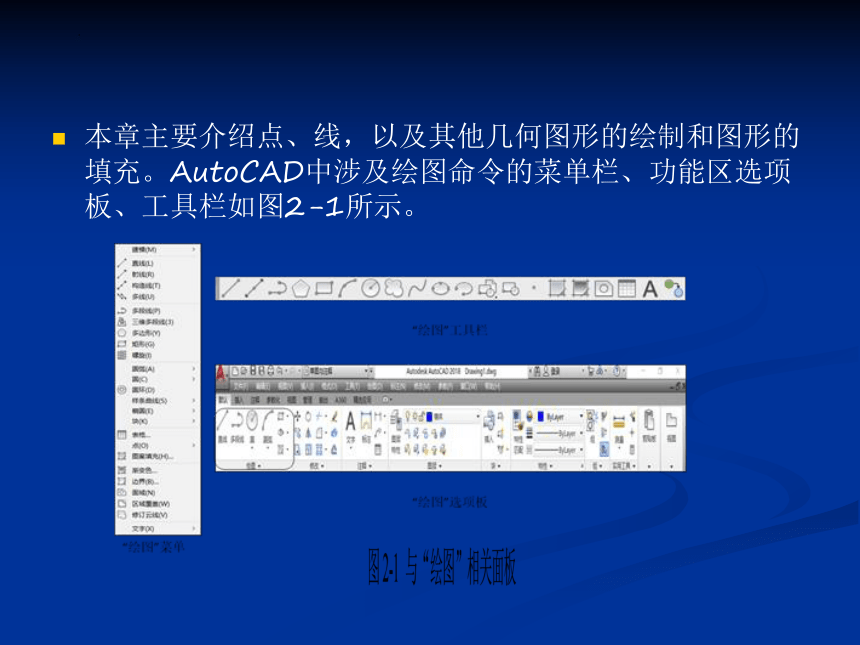

本章主要介绍点、线，以及其他几何图形的绘制和图形的填充。AutoCAD中涉及绘图命令的菜单栏、功能区选项板、工具栏如图2-1所示。
2.3绘制多边形和点
2.3.1 绘制矩形对象
矩形命令是 AutoCAD最基本的平面绘图命令，用户在绘制矩形时仅需提供两个对角的坐标即可。在 AutoCAD 2018中，用户绘制矩形时可以进行多种设置，使用该命令创建的矩形是由封闭的多段线作为矩形的4条边。
要绘制矩形对象，用户可以通过以下三种方法：
菜单栏：选择“绘图｜矩形”命令
工具栏：在“绘图”工具栏上单击“矩形”按钮
命令行：在命令行中输入或动态输入 “Rectang”命令(快捷键“REC”)。

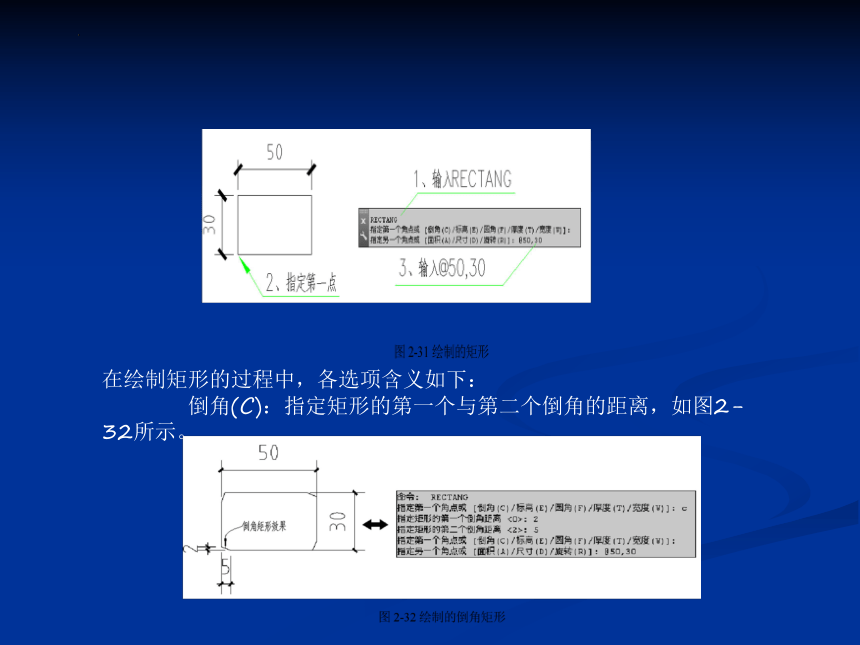

当执行“矩形”命令，并根据命令行提示进行操作，即可绘制一个矩形，如图2-31所示。
在绘制矩形的过程中，各选项含义如下：
倒角(C)：指定矩形的第一个与第二个倒角的距离，如图2-32所示。

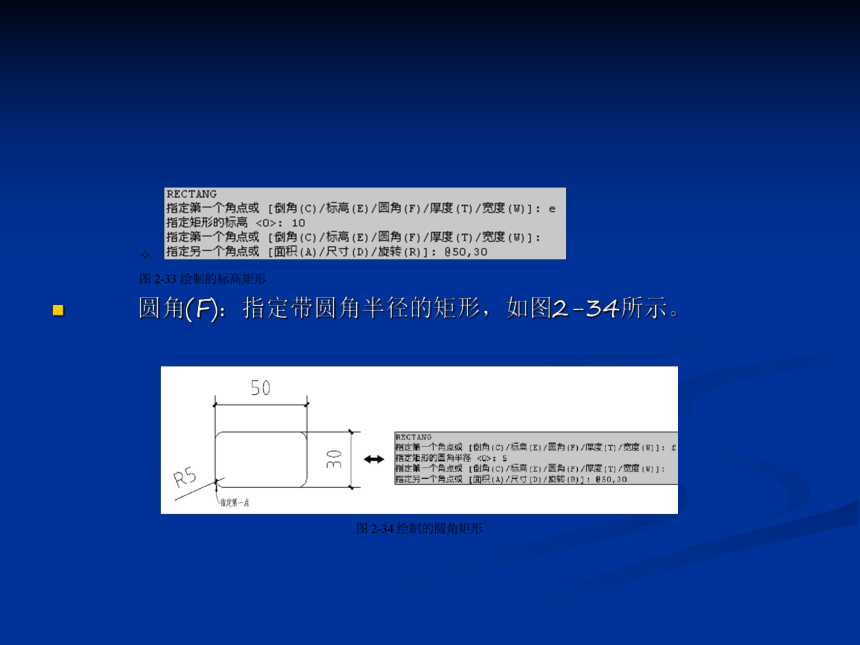

圆角(F)：指定带圆角半径的矩形，如图2-34所示。

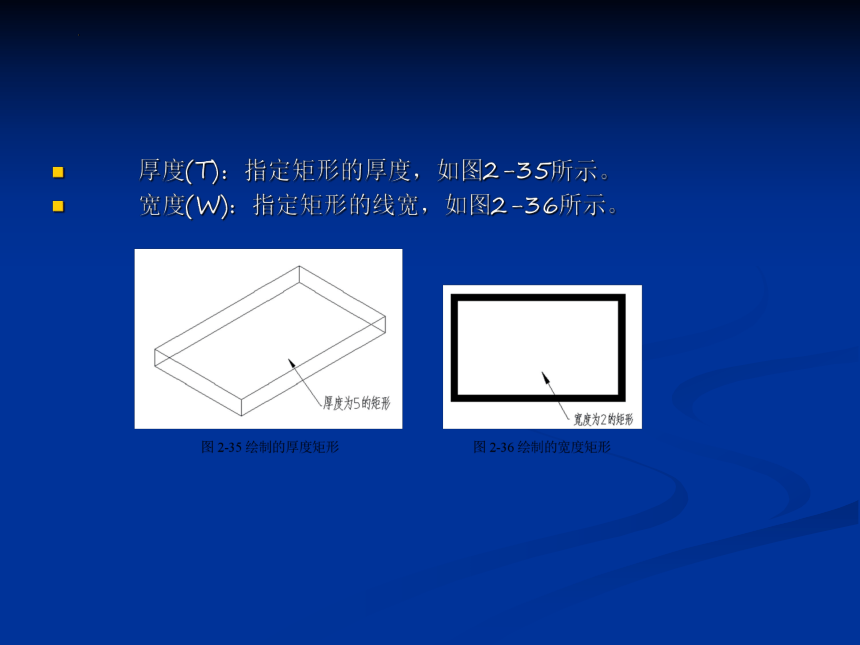

厚度(T)：指定矩形的厚度，如图2-35所示。
宽度(W)：指定矩形的线宽，如图2-36所示。

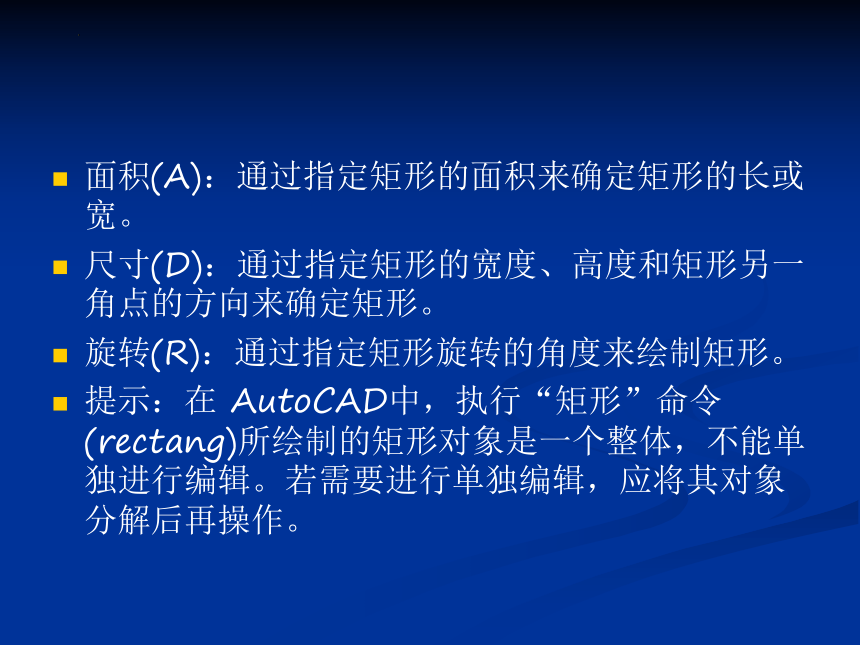

面积(A)：通过指定矩形的面积来确定矩形的长或宽。
尺寸(D)：通过指定矩形的宽度、高度和矩形另一角点的方向来确定矩形。
旋转(R)：通过指定矩形旋转的角度来绘制矩形。
提示：在 AutoCAD中，执行“矩形”命令(rectang)所绘制的矩形对象是一个整体，不能单独进行编辑。若需要进行单独编辑，应将其对象分解后再操作。
2.3.2 绘制正多边形对象
正多边形是由多条等长的封闭线段构成的，利用“正多边形”命令可以绘制由3～1024条边组成的正多边形。
要绘制正多边形对象，用户可以通过以下3种方法：
菜单栏：选择“绘图｜正多边形”命令
工具栏：在“绘图”工具栏上单击“正多边形”按钮
命令行：在命令行中输入或动态输入“Polygon”命(快捷“POL”)
执行“正多边形”命令，并根据提示进行操作，即可绘制一个正多边形，如图2-37所示。
用户可以在“输入选项[内接于圆(I)/外切于圆(C) ]”提示下输入“C”，绘制外切正六边形，如图2-38所示：
在绘制正多边形的过程中，各选项含义如下：
中心点：通过指定一个点来确定正多边形的中心点。
边(E)：通过指定正多边形的边长和数量来绘制正多边形，如图2-39所示。
外切于圆(C)：以指定多边形外接圆半径的方式来绘制正多边形，如图2-41所示。
提示：
(1) 执行“正多边形”命令时，绘制的正多边形是一个整体，不能单独进行编辑，如需进行单独的编辑，应将其对象分解后操作。
(2) 利用边长绘制出正多边形时，用户确定的两个点之间的距离即为多边形的边长，两个点可通过捕捉栅格或相对坐标方式确定。
(3) 利用边长绘制正多边形时，绘制出的正多边形的位置和方向与用户确定的两个端点的相对位置有关。
2.3.3绘制点对象
在AutoCAD中，可以一次绘制多个点，也可绘制单个点。可以通过“单点”、“多点”、“定数等分”和“定距等分”4种方式来创建点对象。
⑴“单点”或“多点”的绘制
要绘制点对象，用户可以通过以下3种方法：
菜单栏：选择“绘图｜点”子菜单下的相关命今，如图2-42所示
工具栏：单击“绘图”工具栏的“点”按钮
命令行：在命令行输入或动态输入“Point”命令(快捷键“PO”)。
执行“点”命令，在命令行“指定点：”的提示下使用鼠标在窗口的指定位置单击即可绘制点对象
在AutoCAD可以设置点的不同样式和大小，用户可选择“格式｜点样式”命令，或者在命令行中输入“ddptype”，即可弹出“点样式”对话框，从而设置不同点样式和大小，如图2-43所示。
在“点样式”对话框中，各选项的含义如下：
“点样式”选项组：在上侧的多个点样式中，列出来AutoCAD2018提供的所有点样式，且每个点对应一个系统变量(PDMODE)值。
“点大小”文本框：设置点的显示大小，可以相对于屏幕设置点的大小，也可以设置对单位点的大小，用户可在命令行中输入系统变量(PDSIZE)来重新设置。
“相对于屏幕设置大小(R)”单选按钮：按屏幕尺寸的百分比设置点的显示大小，当进行缩放时，点的显示大小并不改变。
“按绝对单位设置大小(A)”单选按钮：按照“点大小”文本中的数值。设置点显示大小，当进行缩放时， AutoCAD显示点的大小会随之改变。
⑵定数等分点
“定数等分点”命令的功能是以相等的长度设置点或图块在实体对象中的位置，被等分的对象可以是线段、圆、圆弧以及多段线等实体，等分的效果如图2-44所示。
要绘制定数等分点，用户可以通过以下3种方法：
菜单栏：选择“绘图｜点｜定数等分”命令
功能区：“默认”选项卡“绘图”面板中的“定距等分”按钮
命令行：输入“Divide”命令（快捷键DIV）
