第1章 AutoCAD 2018绘图基础

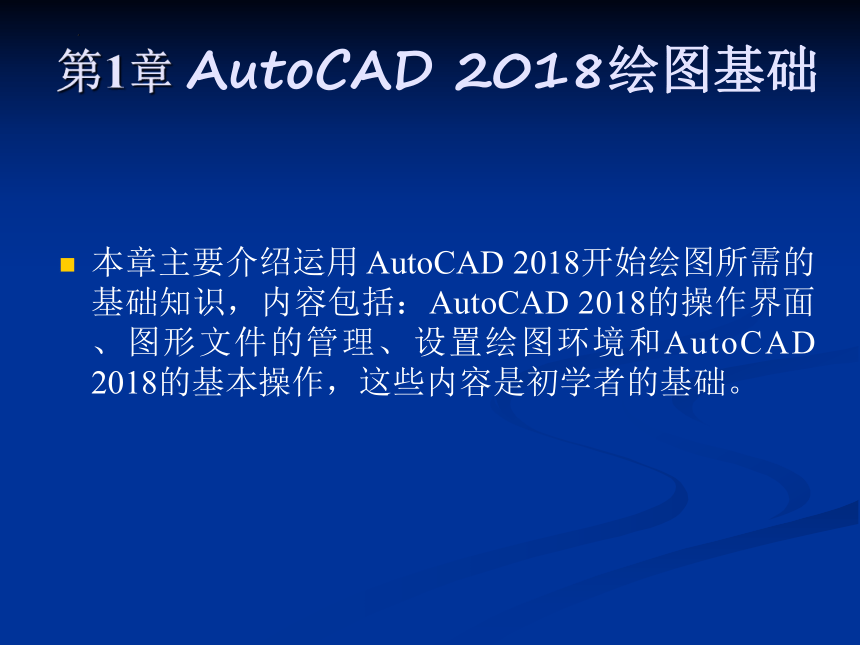

本章主要介绍运用 AutoCAD 2018开始绘图所需的基础知识，内容包括：AutoCAD 2018的操作界面、图形文件的管理、设置绘图环境和AutoCAD 2018的基本操作，这些内容是初学者的基础。

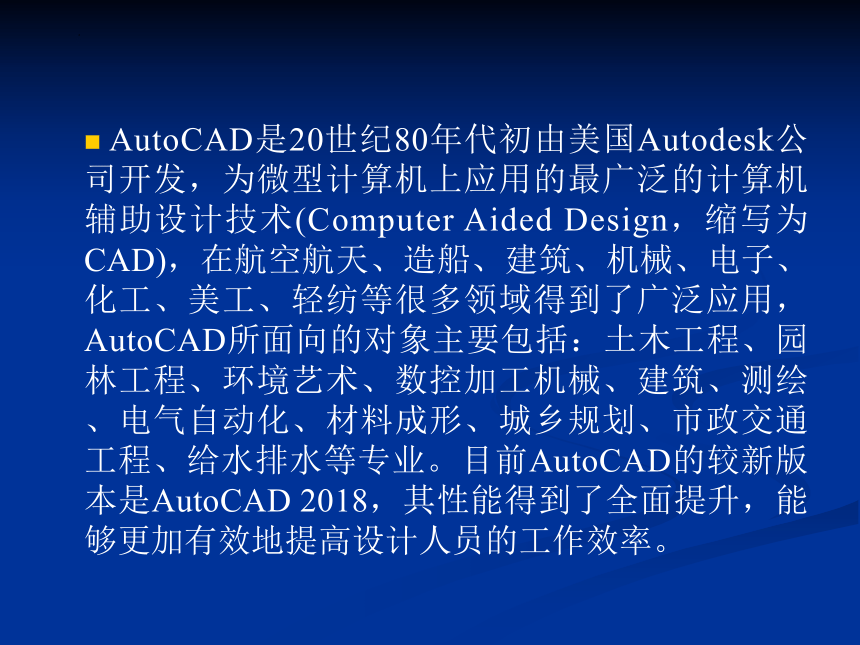

AutoCAD是20世纪80年代初由美国Autodesk公司开发，为微型计算机上应用的最广泛的计算机辅助设计技术(Computer Aided Design，缩写为CAD)，在航空航天、造船、建筑、机械、电子、化工、美工、轻纺等很多领域得到了广泛应用，AutoCAD所面向的对象主要包括：土木工程、园林工程、环境艺术、数控加工机械、建筑、测绘、电气自动化、材料成形、城乡规划、市政交通工程、给水排水等专业。目前AutoCAD的较新版本是AutoCAD 2018，其性能得到了全面提升，能够更加有效地提高设计人员的工作效率。
1.7 图形的显示控制

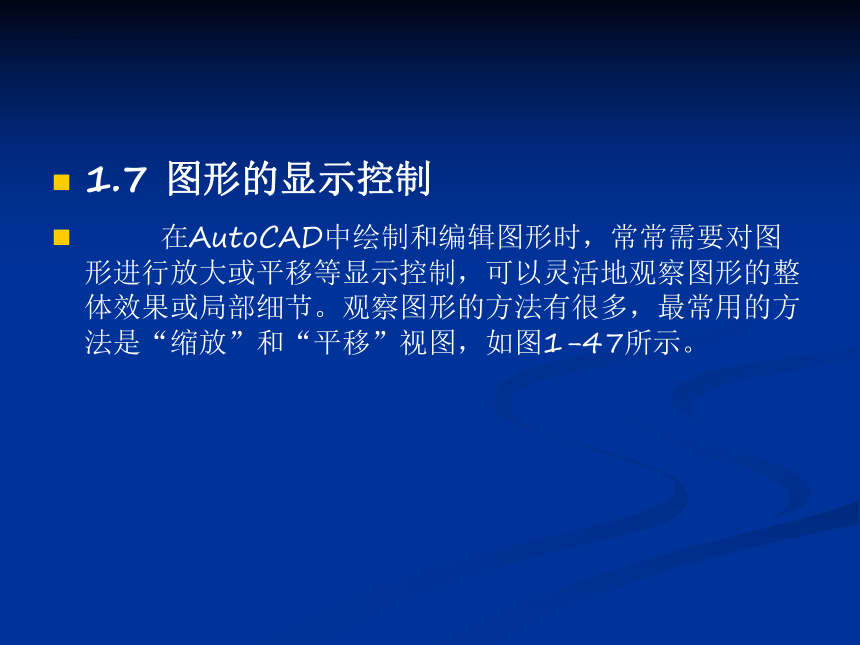

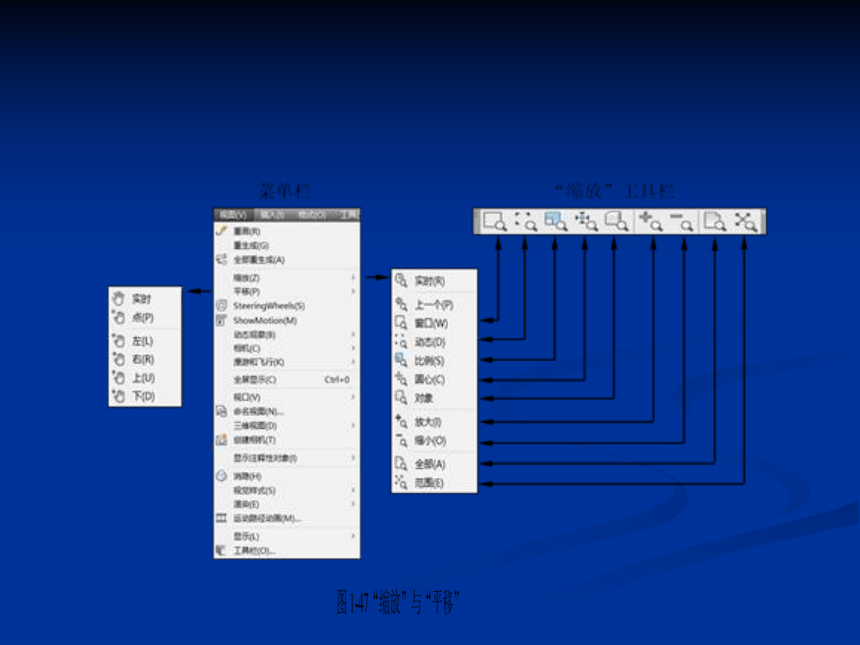

在AutoCAD中绘制和编辑图形时，常常需要对图形进行放大或平移等显示控制，可以灵活地观察图形的整体效果或局部细节。观察图形的方法有很多，最常用的方法是“缩放”和“平移”视图，如图1-47所示。

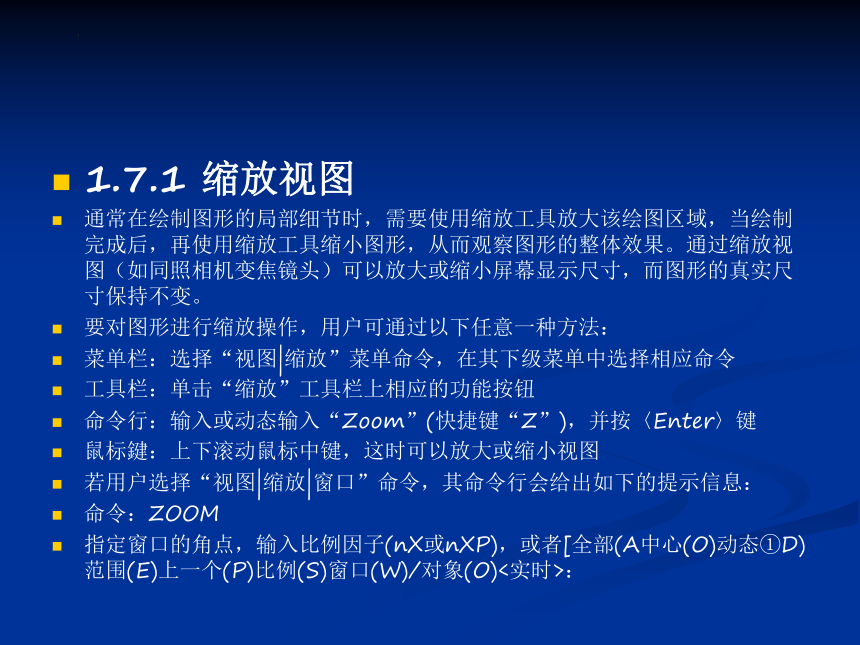

1.7.1 缩放视图
通常在绘制图形的局部细节时，需要使用缩放工具放大该绘图区域，当绘制完成后，再使用缩放工具缩小图形，从而观察图形的整体效果。通过缩放视图（如同照相机变焦镜头）可以放大或缩小屏幕显示尺寸，而图形的真实尺寸保持不变。
要对图形进行缩放操作，用户可通过以下任意一种方法：
菜单栏：选择“视图|缩放”菜单命令，在其下级菜单中选择相应命令
工具栏：单击“缩放”工具栏上相应的功能按钮
命令行：输入或动态输入“Zoom”(快捷键“Z”)，并按〈Enter〉键
鼠标鍵：上下滚动鼠标中键，这时可以放大或缩小视图
若用户选择“视图|缩放|窗口”命令，其命令行会给出如下的提示信息：
命令：ZOOM
指定窗口的角点，输入比例因子(nX或nXP)，或者[全部(A中心(O)动态①D)范围(E)上一个(P)比例(S)窗口(W)/对象(O)<实时>：
在该命令提示信息中给出多个选项，每个选项含义如下：
全部(A)：用于在当前视口显示整个图形，其大小取决于图形界限的设置或者有效绘图区域，这是因为用户可能没有设置图形界限或有些图形超出了绘图区域。
中心(C)：该选项要求确定一个中心点，然后绘出缩放系数(后跟字母X)或一个高度值。Autocad就缩放中心点区域的图形，按缩放系数或高度值显示，所选的中心点将成为视口的中心点。如果保持中心点不变，而只想改变缩放系数或高度值，则在新的“指定中心点：”提示符下按〈Enter〉键即可。
动态(D)：该选项集成了“平移”命令或“缩放”命令中的“全部”和“窗口”选项的功能。使用时，系统将显示一个平移观察框，拖动它至适当位置并单击将显示缩放观察框，并能够调整观察框的尺寸。如果单击鼠标，则系统将再次显示平移观察框。如果按〈Enter〉键或单击鼠标，则系统将利用该观察框中的内容填充视口。
范围(E)：用于将图形的视口最大限度地显示出来。
上一个(P)：用于恢复当前视口中上一次显示的图形，最多可以恢复10次。
窗口(W)：用于缩放一个由两个角点所确定的矩形区域。
比例(S)：将当前窗口中心作为中心点，并且依据输入的相关数值进行缩放。

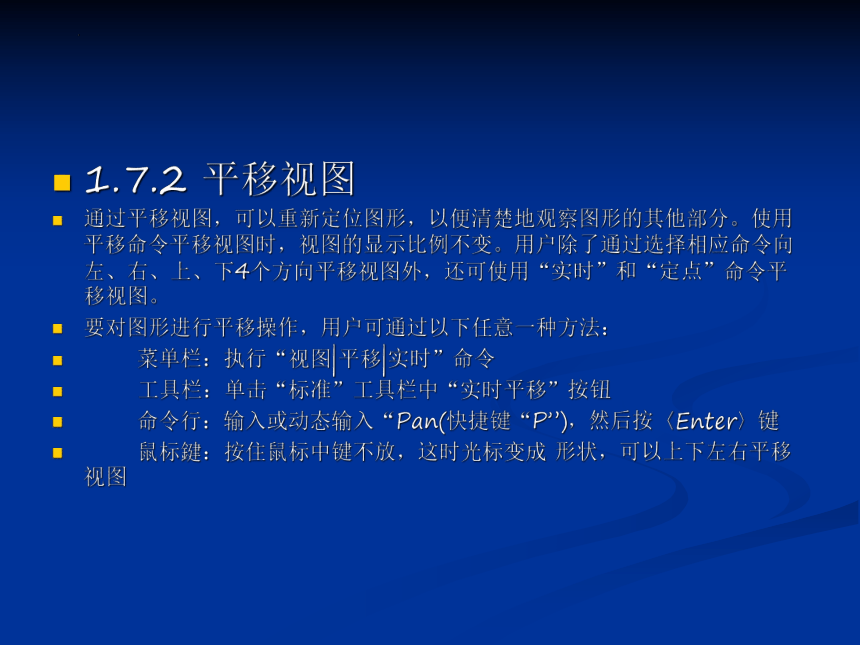

1.7.2 平移视图
通过平移视图，可以重新定位图形，以便清楚地观察图形的其他部分。使用平移命令平移视图时，视图的显示比例不变。用户除了通过选择相应命令向左、右、上、下4个方向平移视图外，还可使用“实时”和“定点”命令平移视图。
要对图形进行平移操作，用户可通过以下任意一种方法：
菜单栏：执行“视图|平移|实时”命令
工具栏：单击“标准”工具栏中“实时平移”按钮
命令行：输入或动态输入“Pan(快捷键“P”)，然后按〈Enter〉键
鼠标鍵：按住鼠标中键不放，这时光标变成 形状，可以上下左右平移视图
1.8 基本输入与命令的终止、撤销和重做
在AutoCAD中，菜单命令、工具栏按钮、命令行输入命令和系统变量大都是相互对应的。想要执行某一个命令，可以选择某一菜单命令，或单击某个工具栏按钮，或在命令行中输入命令和系统变量等多种方法。可以说，命令是AutoCAD绘制与编辑图形的核心。
1.8.1 命令的输入方式
使用鼠标操作执行命令
在绘图窗口，光标通常显示为“+”字线形式。当光标移至菜单选项、工具栏或对话框内时，它会变成一个箭头。无论光标是“+”字线形式还是箭头形式，当单击或者按动鼠标键时，都会执行相应的命令或动作。在AutoCAD中，鼠标键是按照下述规则定义的：
拾取键：通常指鼠标左键，用于指定屏幕上的点，也可以用来选择Windows对象、AutoCAD对象、工具栏按钮和菜单命令等。
回车键：指鼠标右键，相当于Enter键，用于结束当前使用的命令，此时系统将根据当前绘图状态弹出不同的快捷菜单。
弹出菜单：当使用Shift键和鼠标右键的组合时，系统将弹出一个快捷菜单，用于设置捕捉点的方法。对于3键鼠标，弹出按钮通常是鼠标的中间按钮。
2．使用命令行输入
在AutoCAD 中，可以在当前命令行提示下输入命令、对象参数等内容。如果用户觉得命令行窗口不能显示更多的内容，可以将鼠标置于命令行上侧，当鼠标呈 形状时，可以上下拖动命令行窗口，可以改变命令行窗口的高度，显示更多的内容。
AutoCAD中可以按快捷键〈Ctrl+9〉对命令行进行显示或隐藏。
3．使用透明命令
在AutoCAD中，透明命令是指在执行其他命令的过程中可以执行的命令。常使用的透明命令多为修改图形设置的命令、绘图辅助工具命令，例如Snap、Grid、Zoom等。
要以透明方式使用命令，应在输入命令之前输入单引号（’）。命令行中，透明命令的提示前有一个双折号（>>）。当完成透明命令后，将继续执行原命令。
1.8.2 数据的输入方式
在AutoCAD中绘图或编辑图形时，系统常提示用户输入一个点。根据绘图时情况不同，点分为起始点、基点、位移点、中心点和终点等，并且有时要求用户精确输入一个特殊位置点。
1．用键盘输入点坐标
在 Autocad2018中，点的坐标可以用直角坐标、极坐标、球面坐标和柱面坐标表示，每一种坐标又分别具有两种坐标输入方式，即绝对坐标和相对坐标。直角坐标和极坐标最为常用，下面介绍它们的输入方法。
⑴输入绝对坐标值
以坐标原点为参照基准点的坐标值即为绝对坐标。在命令行中，输入（X，Y）值即表示输入点的直角坐标，其绝对坐标值为X、Y。如果输入点（X⑵输入相对坐标值
命令行中，如果在输入坐标值前增加符号@，例如，@（X，Y）即表示新输入点与原来已经输入点的相对直角坐标为（X，Y）。在动态输入文本框中，首先输入X值，按键盘上逗号键后再输入Y值，也表示输入点的相对直角坐标；如果输入X值，按键盘上TAB键后再输入Y值（角度），这时则是输入点的相对极坐标。
如图1-48所示，A点的绝对坐标为（10，20），B点对于A点的相对坐标为@（30，0），C点对于B点的相对极坐标为@（10<150）。
2．用对象捕捉方式
对象捕捉是将指定点限制在现有对象的确切位置上，例如线段的端点、中点或交点等。利用对象捕捉可以迅速定位对象上的精确位置，而不必知道坐标。
如果打开对象捕捉功能，只要将鼠标移到捕捉点附近，AutoCAD就会显示标记和工具栏提示，此功能提供了视觉提示。
1.8.3 命令的终止、撤销与重做
在 Autocad环境中绘制图形时，对所执行的操作可以进行终止、撤销以及重做操作。
1. 终止命令
在执行命令过程中，如果用户不准备执行正在进行的命令，则可以随时通过以下方法终止执行的任何命令：
按〈Esc〉键
鼠标键：右击鼠标，从弹出的快捷菜单中选择“取消”命令
2. 撤销命令
执行了错误的操作或放弃最近一个或多个操作有多种方法，可使用以下方法来放弃单个操作，或者一次撤销前面进行的多步操作：
命令行：输入UNDO命令，然后在命令行中输入要放弃的数目
工具栏：“标准”工具栏中，单击“放弃”按钮
快捷键〈Ctrl+Z〉撤销最近一次的操作
1.8.3 命令的终止、撤销与重做
在 Autocad环境中绘制图形时，对所执行的操作可以进行终止、撤销以及重做操作。
1. 终止命令
在执行命令过程中，如果用户不准备执行正在进行的命令，则可以随时通过以下方法终止执行的任何命令：
按〈Esc〉键
鼠标键：右击鼠标，从弹出的快捷菜单中选择“取消”命令
2. 撤销命令
执行了错误的操作或放弃最近一个或多个操作有多种方法，可使用以下方法来放弃单个操作，或者一次撤销前面进行的多步操作：
命令行：输入UNDO命令，然后在命令行中输入要放弃的数目
工具栏：“标准”工具栏中，单击“放弃”按钮
快捷键〈Ctrl+Z〉撤销最近一次的操作
3. 重做命令
如果错误地撤销了正确的操作，可以通过“重做”命令进行还原。或者需要重复AutoCAD命令，都可以通过以下方法重复刚刚执行的任何命令：
按〈Enter〉键或空格键
鼠标键：在绘图区域中右击，在弹出的快捷菜单选择“重复”命令
工具栏：在“标准”工具栏中单击“重做”按钮
本章小结
本章介绍了AutoCAD2018的工作界面，以及图形文件管理、绘图的相关设置等操作，使学生掌握AutoCAD2018的学习方法和入门知识，帮助学生消除对AutoCAD2018的陌生感，为接下来的学习打下坚实的基础。
上机实验
[实验1]：熟悉 Autocad2018的操作界面
操作指导：
(1)运行 AutoCAD 2018，进入 AutoCAD 2018的操作界面；
(2)调整操作界面的大小；
(3)移动、打开、关闭工具栏；
(4)设置绘图窗口的颜色和十字光标的大小；
(5)利用下拉菜单和工具栏按钮随意绘制图形。
[实验2]：管理图形文件
操作指导：
执行“文件”→“打开”命令，弹出“选择文件”对话框；
搜索选择一图形文件；
添加简单图形；
执行“文件”→“另存为”命令，将图形赋名存盘
[实验3]：设置绘图环境
操作指导
(1)执行“文件”→“新建”命令，新建一个图形文件；
(2)选择菜单栏中的“格式”→“图形界限”；
(3)指定左下角点为0。
(4)指定右上角点为420和297。
(5)按 Enter键确认，完成A3图幅的设置。
思考与练习
1.请指出 Autocad2018操作界面中标题栏、菜单栏、命令行、状态栏、工具栏、功能区的位置及作用。
2.调用 Autocad命令的方法有：
(1)在命令行输入命令名。
(2)在命令行输入命令缩写字。
(3)选择下拉菜单中的菜单选项。
(4)单击工具栏中的对应图标。
(5)以上均可。
3.请将下面左侧所列功能键与右侧相应功能用连线连接:
(1) Esc (a)剪切
(2)UNDO(在“命令：”提示下) (b)弹出帮助对话框
(3)F2 (c)取消和终止当前命令
(4)F1 (d)图形窗口/文本窗口切换
(5)Ctrl+X (e)撤消上次命令
4.请将下面左侧所列文件操作命令与右侧相应命令功能用连线连接
(1) OPEN (a)打开已有的图形文件
(2) QSAVE (b)将当前图形另命名存盘
(3) SAVEAS (c)退出
(4) QUIT (d)将当前图形存盘
复习题
1．精确绘图需要如何设置绘图环境？
2．一般情况下，应采用什么尺寸单位类型？应采用什么角度单位类型？
3.如何同时用对象捕捉方式切换开关和正交方式绘图，应分别单击哪些功能键？
4.使用模板图的优点有哪些？
5.使用图层时，关闭（Off）和冻结（Freeze）的作用及区别有哪些？
