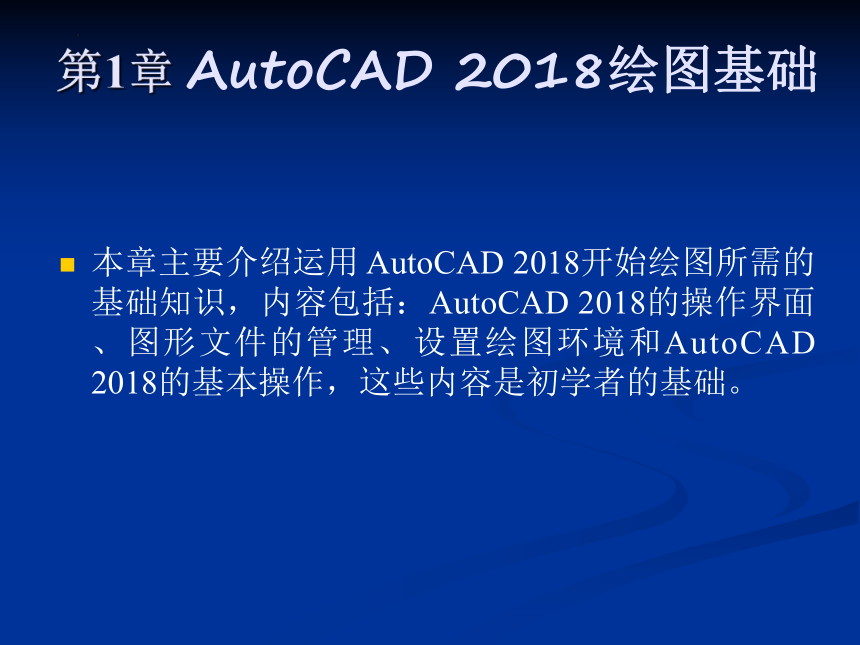

第1章 AutoCAD 2018绘图基础
本章主要介绍运用 AutoCAD 2018开始绘图所需的基础知识，内容包括：AutoCAD 2018的操作界面、图形文件的管理、设置绘图环境和AutoCAD 2018的基本操作，这些内容是初学者的基础。

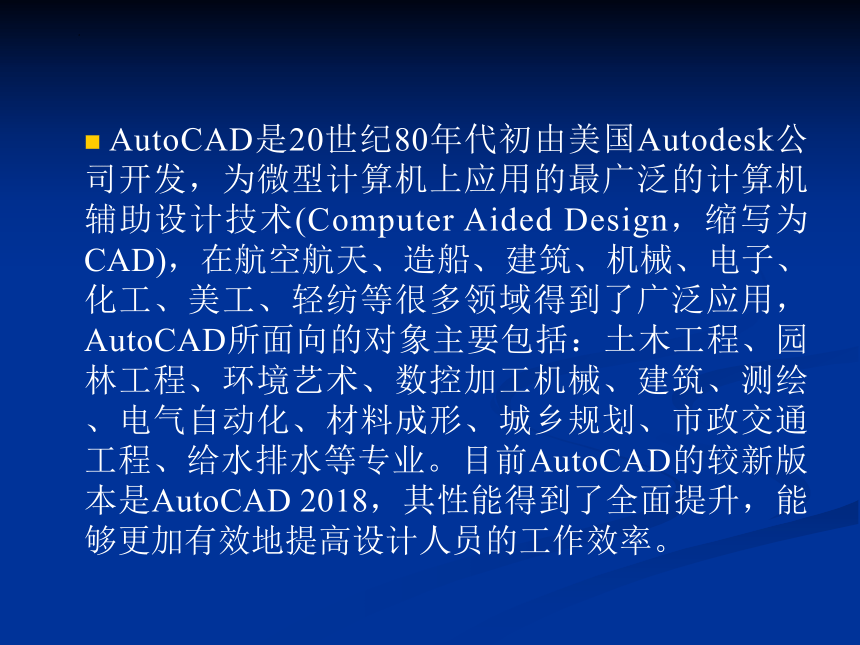

AutoCAD是20世纪80年代初由美国Autodesk公司开发，为微型计算机上应用的最广泛的计算机辅助设计技术(Computer Aided Design，缩写为CAD)，在航空航天、造船、建筑、机械、电子、化工、美工、轻纺等很多领域得到了广泛应用，AutoCAD所面向的对象主要包括：土木工程、园林工程、环境艺术、数控加工机械、建筑、测绘、电气自动化、材料成形、城乡规划、市政交通工程、给水排水等专业。目前AutoCAD的较新版本是AutoCAD 2018，其性能得到了全面提升，能够更加有效地提高设计人员的工作效率。

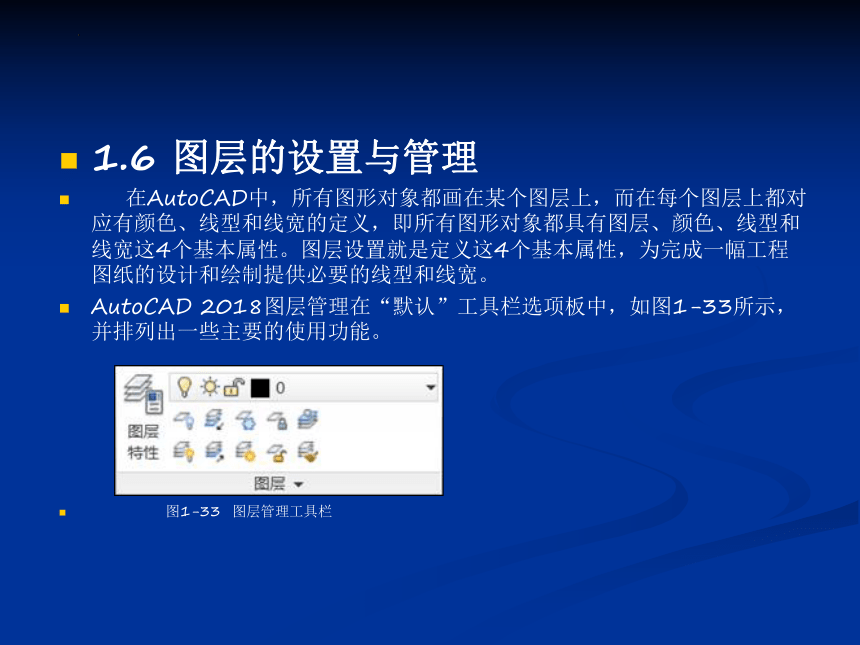

1.6 图层的设置与管理
在AutoCAD中，所有图形对象都画在某个图层上，而在每个图层上都对应有颜色、线型和线宽的定义，即所有图形对象都具有图层、颜色、线型和线宽这4个基本属性。图层设置就是定义这4个基本属性，为完成一幅工程图纸的设计和绘制提供必要的线型和线宽。
AutoCAD 2018图层管理在“默认”工具栏选项板中，如图1-33所示，并排列出一些主要的使用功能。
图1-33 图层管理工具栏

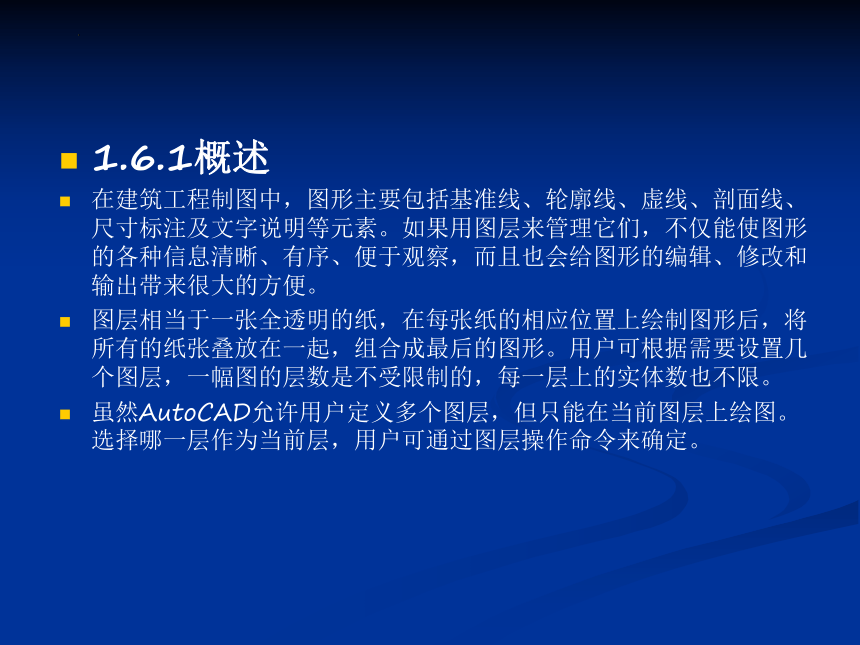

1.6.1概述
在建筑工程制图中，图形主要包括基准线、轮廓线、虚线、剖面线、尺寸标注及文字说明等元素。如果用图层来管理它们，不仅能使图形的各种信息清晰、有序、便于观察，而且也会给图形的编辑、修改和输出带来很大的方便。
图层相当于一张全透明的纸，在每张纸的相应位置上绘制图形后，将所有的纸张叠放在一起，组合成最后的图形。用户可根据需要设置几个图层，一幅图的层数是不受限制的，每一层上的实体数也不限。
虽然AutoCAD允许用户定义多个图层，但只能在当前图层上绘图。选择哪一层作为当前层，用户可通过图层操作命令来确定。

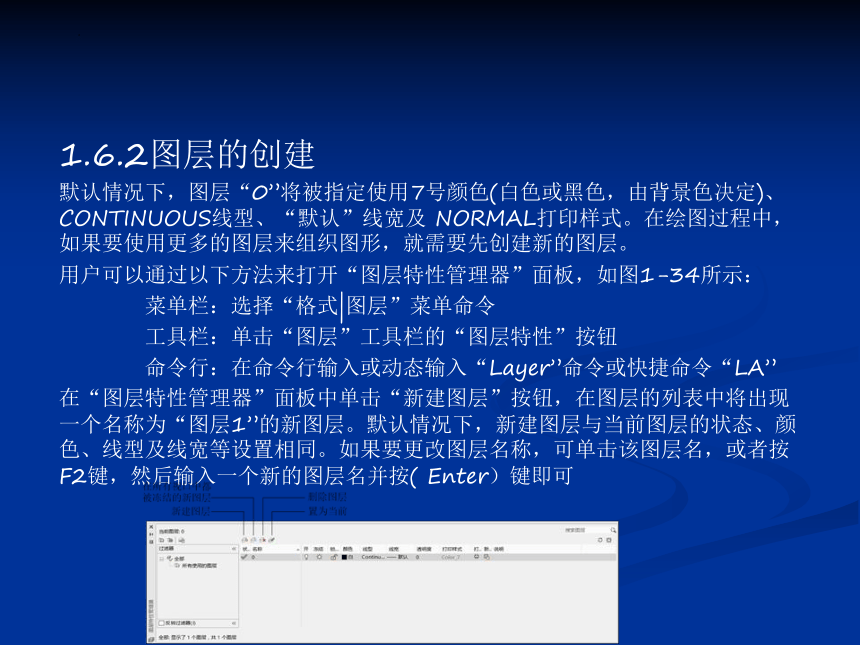

1.6.2图层的创建
默认情况下，图层“0”将被指定使用7号颜色(白色或黑色，由背景色决定)、CONTINUOUS线型、“默认”线宽及 NORMAL打印样式。在绘图过程中，如果要使用更多的图层来组织图形，就需要先创建新的图层。
用户可以通过以下方法来打开“图层特性管理器”面板，如图1-34所示：
菜单栏：选择“格式|图层”菜单命令
工具栏：单击“图层”工具栏的“图层特性”按钮
命令行：在命令行输入或动态输入“Layer”命令或快捷命令“LA”
在“图层特性管理器”面板中单击“新建图层”按钮，在图层的列表中将出现一个名称为“图层1”的新图层。默认情况下，新建图层与当前图层的状态、颜色、线型及线宽等设置相同。如果要更改图层名称，可单击该图层名，或者按F2键，然后输入一个新的图层名并按( Enter）键即可

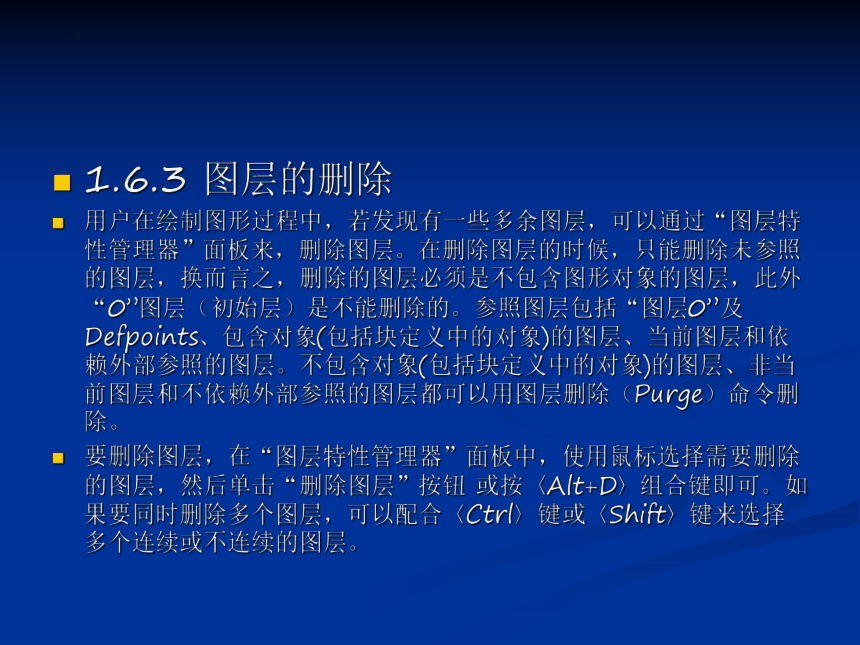

1.6.3 图层的删除
用户在绘制图形过程中，若发现有一些多余图层，可以通过“图层特性管理器”面板来，删除图层。在删除图层的时候，只能删除未参照的图层，换而言之，删除的图层必须是不包含图形对象的图层，此外“0”图层（初始层）是不能删除的。参照图层包括“图层0”及 Defpoints、包含对象(包括块定义中的对象)的图层、当前图层和依赖外部参照的图层。不包含对象(包括块定义中的对象)的图层、非当前图层和不依赖外部参照的图层都可以用图层删除（Purge）命令删除。
要删除图层，在“图层特性管理器”面板中，使用鼠标选择需要删除的图层，然后单击“删除图层”按钮 或按〈Alt+D〉组合键即可。如果要同时删除多个图层，可以配合〈Ctrl〉键或〈Shift〉键来选择多个连续或不连续的图层。

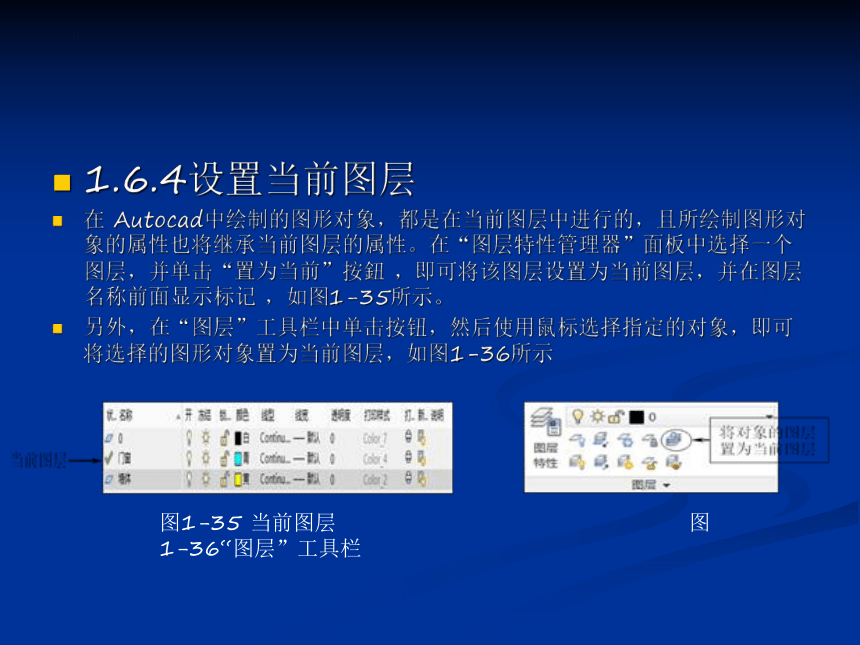

1.6.4设置当前图层
在 Autocad中绘制的图形对象，都是在当前图层中进行的，且所绘制图形对象的属性也将继承当前图层的属性。在“图层特性管理器”面板中选择一个图层，并单击“置为当前”按鈕 ，即可将该图层设置为当前图层，并在图层名称前面显示标记 ，如图1-35所示。
另外，在“图层”工具栏中单击按钮，然后使用鼠标选择指定的对象，即可将选择的图形对象置为当前图层，如图1-36所示
图1-35 当前图层 图1-36“图层”工具栏

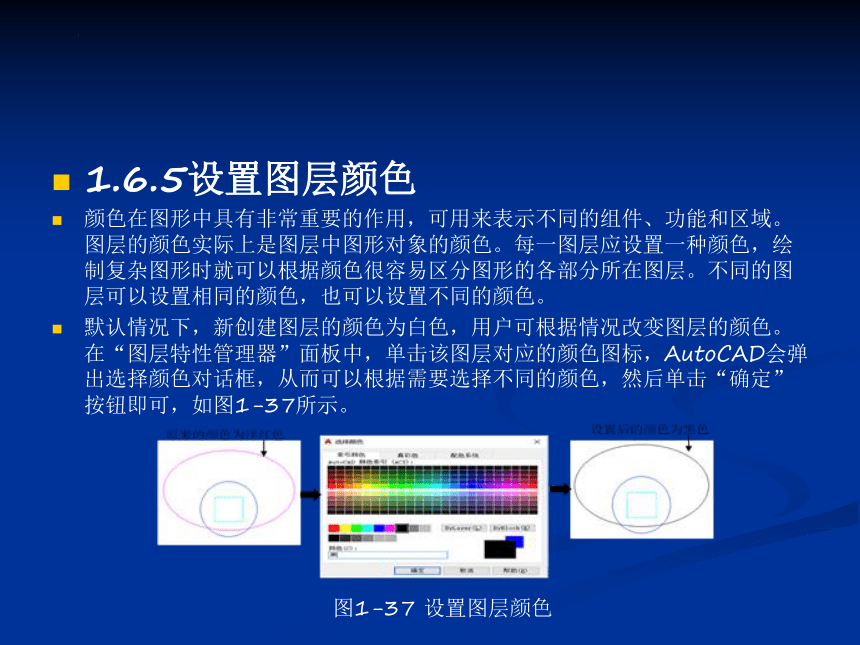

1.6.5设置图层颜色
颜色在图形中具有非常重要的作用，可用来表示不同的组件、功能和区域。图层的颜色实际上是图层中图形对象的颜色。每一图层应设置一种颜色，绘制复杂图形时就可以根据颜色很容易区分图形的各部分所在图层。不同的图层可以设置相同的颜色，也可以设置不同的颜色。
默认情况下，新创建图层的颜色为白色，用户可根据情况改变图层的颜色。在“图层特性管理器”面板中，单击该图层对应的颜色图标，AutoCAD会弹出选择颜色对话框，从而可以根据需要选择不同的颜色，然后单击“确定”按钮即可，如图1-37所示。
图1-37 设置图层颜色

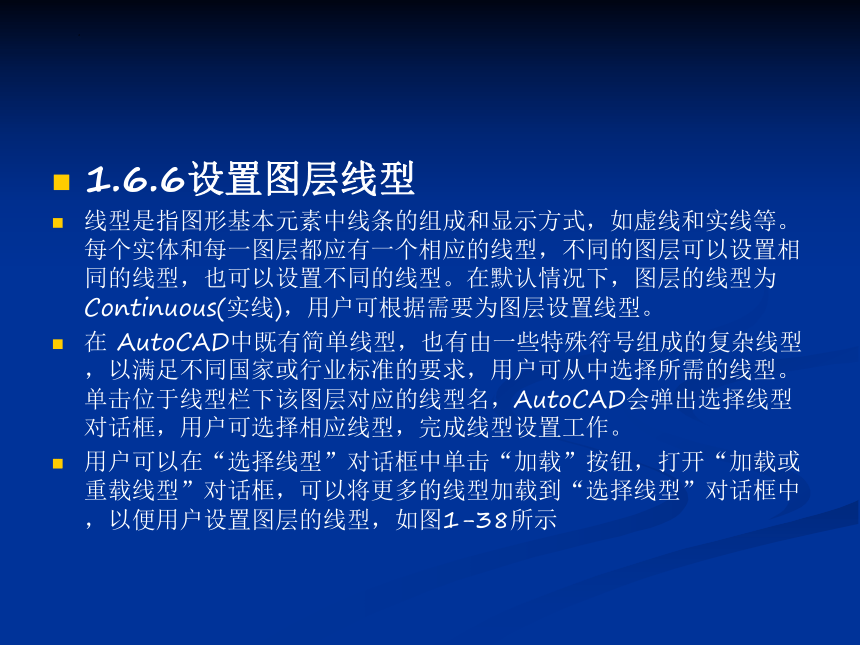

1.6.6设置图层线型
线型是指图形基本元素中线条的组成和显示方式，如虚线和实线等。每个实体和每一图层都应有一个相应的线型，不同的图层可以设置相同的线型，也可以设置不同的线型。在默认情况下，图层的线型为Continuous(实线)，用户可根据需要为图层设置线型。
在 AutoCAD中既有简单线型，也有由一些特殊符号组成的复杂线型，以满足不同国家或行业标准的要求，用户可从中选择所需的线型。单击位于线型栏下该图层对应的线型名，AutoCAD会弹出选择线型对话框，用户可选择相应线型，完成线型设置工作。
用户可以在“选择线型”对话框中单击“加载”按钮，打开“加载或重载线型”对话框，可以将更多的线型加载到“选择线型”对话框中，以便用户设置图层的线型，如图1-38所示
图1-38 加载AutoCAD 线型
在“图层特性管理器”面板中，在某个图层名称的“线型”列中单击，即可弹出“选择线型”对话框，从中选择相应的线型，然后单击“确定”按钮即可，如图1-39所示。
图1-39 设置图层线型
1.6.7设置线型比例
用户选择“格式|线型”菜单命令，将弹出“线型管理器”对话框，选择某种线型，单击“显示细节”按钮，以在“详细信息”设置区中设置线型比例，如图1-40所示。
线型比例分为三种：“全局比例因子”、“当前对象缩放比例”和“图纸空间的线型缩放比例”。“全局比例因子”控制所有新的和现有的线型比例因子；“当前对象缩放比例”控制新建对象的线型比例；“图纸空间的线型缩放比例”作用为当“缩放时使用空间单位”复选框被勾选时，Autocad自动调整不同图纸空间视窗中线型的缩放比例。这三种线型比例分别由LTSCALE、CELTSCALE和 PSLTSCALE三个系统变量控制。如图1-41所示为分别设置图元对象的不同线型比例效果。
“全局比例因子”：控制着所有线型的比例因子，通常值越小，每个绘图单位中画出的重复图案就越多。在默认情况下，AutoCAD的全局线型缩放比例为1.0，该比例等于一个绘图单位。在“线型管理器”中“详细信息”下，可以直接输入“全局比例因子”的数值，也可以在命令行中输入“ltscale”命令进行设置。
“当前对象缩放比例”：控制新建对象的线型比例，其最终的比例是全局比例因子与该对象比例因子的乘积，设置方法和“全局比例因子”基本相同。所有线型最终的缩放比例是对象比例因子与全局比例因子的乘积，所以在 Celtscale=2的图形中绘制的是点划线，如果将 Ltscale设为0.5，其效果与在 Celtscale=1的图形中绘制Ltscale=1的点划线时的效果相同。
1.6.8设置图层线宽
线宽即对象的宽度，可用于除TrueType字体、光栅图像、点和实体填充（二维实体）之外的所有图形对象。用户在绘制图形过程中，应根据不同对象绘制不同的线条宽度，以区分不同对象的特性。如果为图形对象指定线宽，则对象将根据此线宽的设置进行显示和打印。
在“图层特性管理器”面板中，在某个图层名称的 “线宽”列中单击，将弹出“线宽设置”对话框，如图1-42所示，在其中选择相应的线宽，然后单击“确定”按钮即可。
当设置了线型的线宽后，应在状态栏中激活“线宽”按钮 ，才能在视图中显示出所设置的线宽。如果在“线宽设置”对话框中，调整了不同的线宽显示比例，则视图中显示的线宽效果也将不同，如图1-43所示。
用户选择“格式|线宽”菜单命令，将弹出“线宽设置”对话框，从而可以通过调整线宽的比例，使图形中的线宽显示得更宽或更窄，如图1-44所示。
1.6.9 控制图层状态
在“图层特性管理器”面板中，其图层状态包括图层的打开|关闭、冻结|解冻、锁定|解锁等；同样，在“图层”工具栏中，用户也可以设置并管理各图层的特性，如图1-45所示。
“打开|关闭”图层：在“图层”工具栏的列表框中，单击相应图层的小灯泡图标 ，可以打开或关闭图层的显示。在打开状态下，灯泡的颜色为黄色，该图层的对象将显示在视图中，也可以在输出设备上打印；在关闭状态下，灯泡的颜色转为灰色 ，该图层的对象不能在视图中显示出来，也不能打印出来，如图1-46所示为打开或者关闭图层的对比效果。用户可通过单击小灯泡图标来实现图层打开或关闭的转换操作。
“冻结|解冻”图层：在“图层”工具栏的列表框中，单击相应图层的太阳 或雪花图标 ，可以冻结或解冻图层。在图层被冻结时，显示为雪花图标 ，图形对象不能被显示和打印出来，也不能编辑或修改图层上的图形对象；在图层解冻时，显示为太阳图标 ，此时图层上的对象可以进行编辑和修改。用户可单击这些图标来实现图层冻结与解冻的切换。
“锁定|解锁”图层：在“图层”工具栏的列表框中，单击相应图层的小锁图标 ，可以锁定或解锁图层。在图层被锁定时，显示为图标 ，此时不能编辑锁定图层上的对象，其上的图形仍能显示出来且被图形输出设备输出，但用户不能对其上的图形对象进行编辑和修改，但仍然可以在锁定的图层上绘制新的图形对象。
提示：关闭图层与冻结图层的区别：
当图层处于关闭状态时，该图层上的图形既不能显示也不能输出。但关闭的图层仍是图形的一部分，只是不能显示和输出；冻结的图层与关闭的图层一样，既不能在屏幕上显示出来，也不能在图形设备上输出。但图层被冻结与被关闭还有一点区别，表现在关闭的图层在重新生成时可以生成但不显示，而冻结的图层在重新生成时不生成，这样可节省时间。
