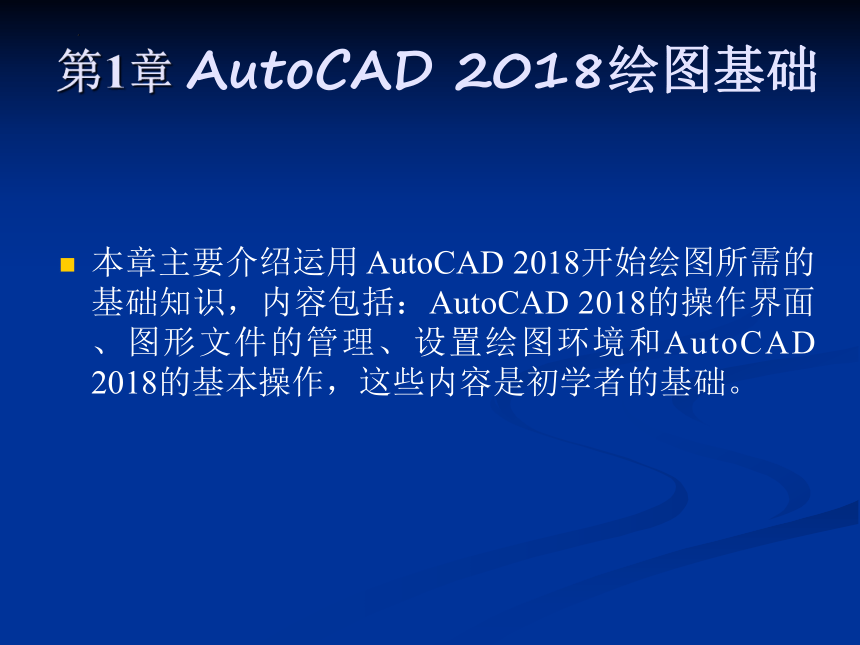

第1章 AutoCAD 2018绘图基础
本章主要介绍运用 AutoCAD 2018开始绘图所需的基础知识，内容包括：AutoCAD 2018的操作界面、图形文件的管理、设置绘图环境和AutoCAD 2018的基本操作，这些内容是初学者的基础。

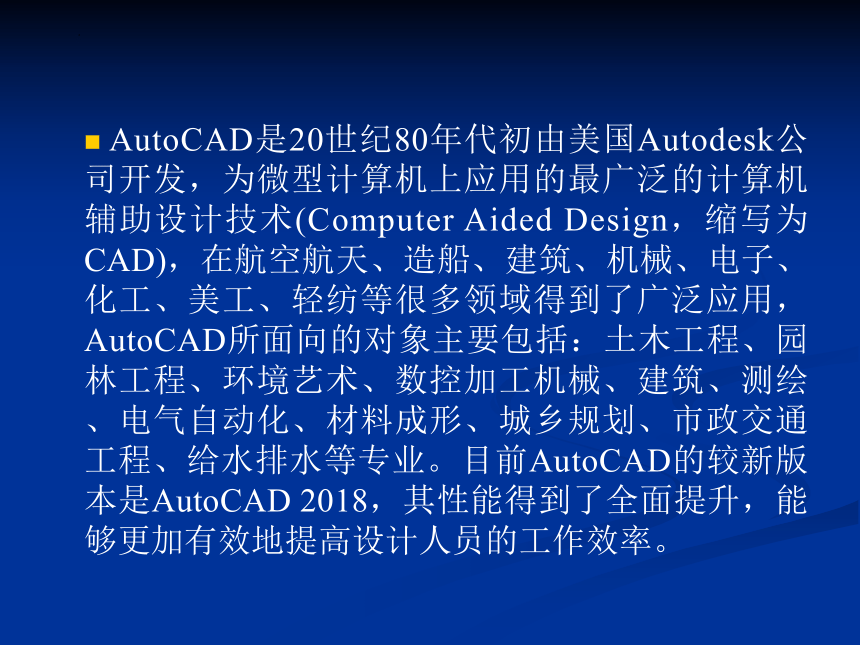

AutoCAD是20世纪80年代初由美国Autodesk公司开发，为微型计算机上应用的最广泛的计算机辅助设计技术(Computer Aided Design，缩写为CAD)，在航空航天、造船、建筑、机械、电子、化工、美工、轻纺等很多领域得到了广泛应用，AutoCAD所面向的对象主要包括：土木工程、园林工程、环境艺术、数控加工机械、建筑、测绘、电气自动化、材料成形、城乡规划、市政交通工程、给水排水等专业。目前AutoCAD的较新版本是AutoCAD 2018，其性能得到了全面提升，能够更加有效地提高设计人员的工作效率。

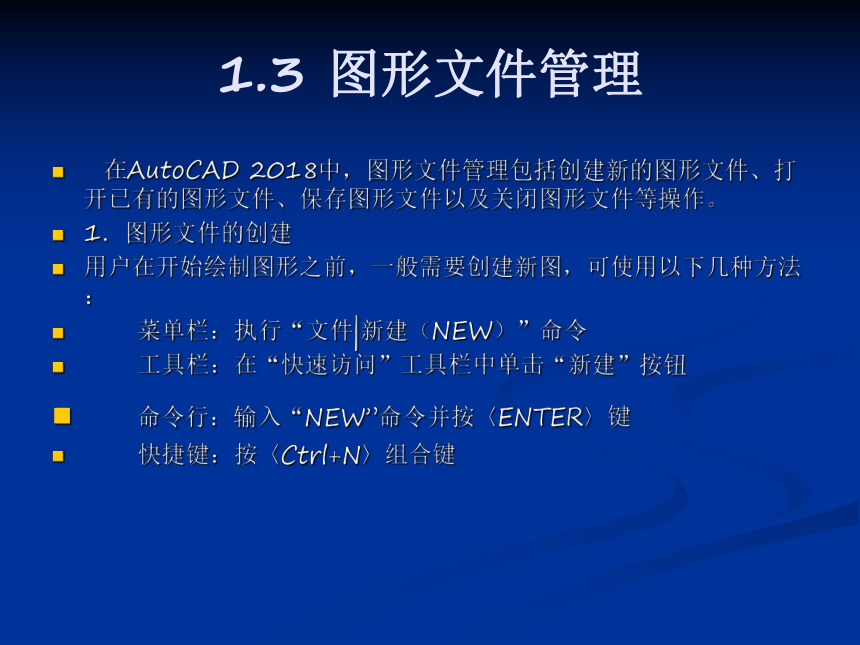

1.3 图形文件管理
在AutoCAD 2018中，图形文件管理包括创建新的图形文件、打开已有的图形文件、保存图形文件以及关闭图形文件等操作。
1．图形文件的创建
用户在开始绘制图形之前，一般需要创建新图，可使用以下几种方法：
菜单栏：执行“文件|新建（NEW）”命令
工具栏：在“快速访问”工具栏中单击“新建”按钮
命令行：输入“NEW”命令并按〈ENTER〉键
快捷键：按〈Ctrl+N〉组合键

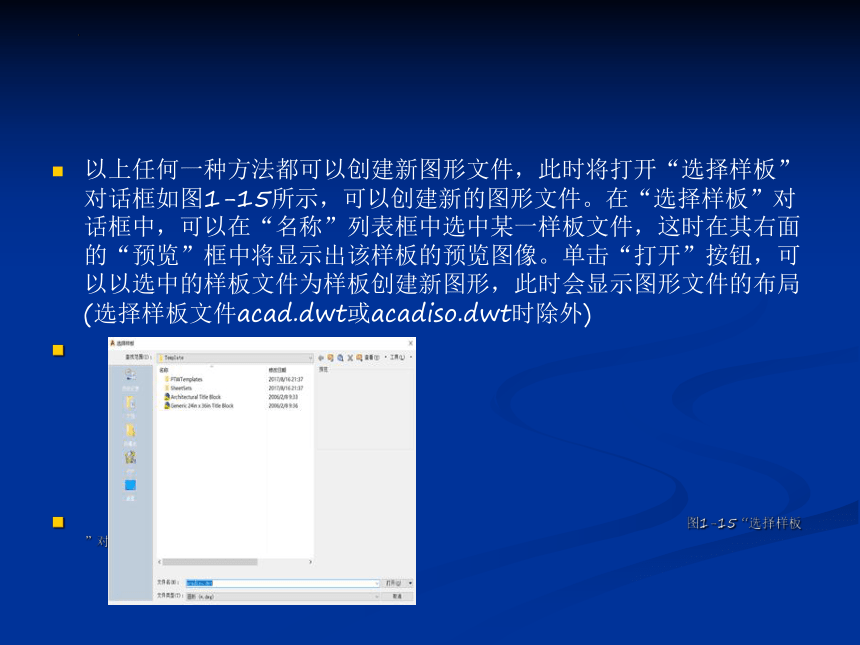

以上任何一种方法都可以创建新图形文件，此时将打开“选择样板”对话框如图1-15所示，可以创建新的图形文件。在“选择样板”对话框中，可以在“名称”列表框中选中某一样板文件，这时在其右面的“预览”框中将显示出该样板的预览图像。单击“打开”按钮，可以以选中的样板文件为样板创建新图形，此时会显示图形文件的布局(选择样板文件acad.dwt或acadiso.dwt时除外)
图1-15 “选择样板”对话框
1 图形文件的打开
要将已存在的图形文件打开，可以选择以下几种方法：
菜单栏：执行“文件|打开（Open）”命令
工具栏：在“快速访问”工具栏中单击“打开”按钮
命令行：输入“Open”命令并按〈ENTER〉键
快捷键：按〈Ctrl+O〉组合键

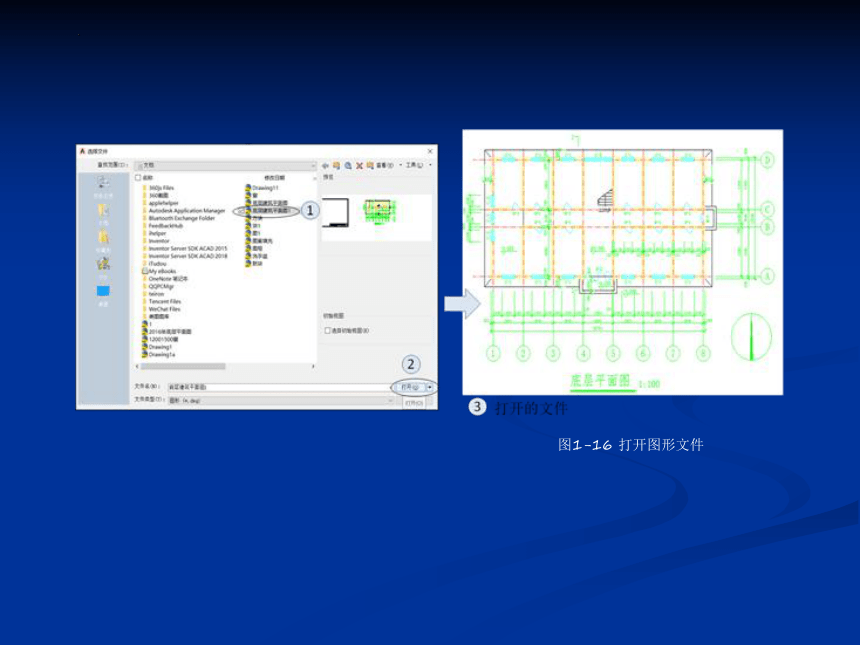

以上任何一种方法都可以打开已有的图形文件，此时将打开“选择文件”对话框，选择需要打开的图形文件，在右面的“预览”框中将显示出该图形的预览图像，其步骤如图1-16所示。默认情况下，打开的图形文件的格式为.dwg。
图1-16 打开图形文件

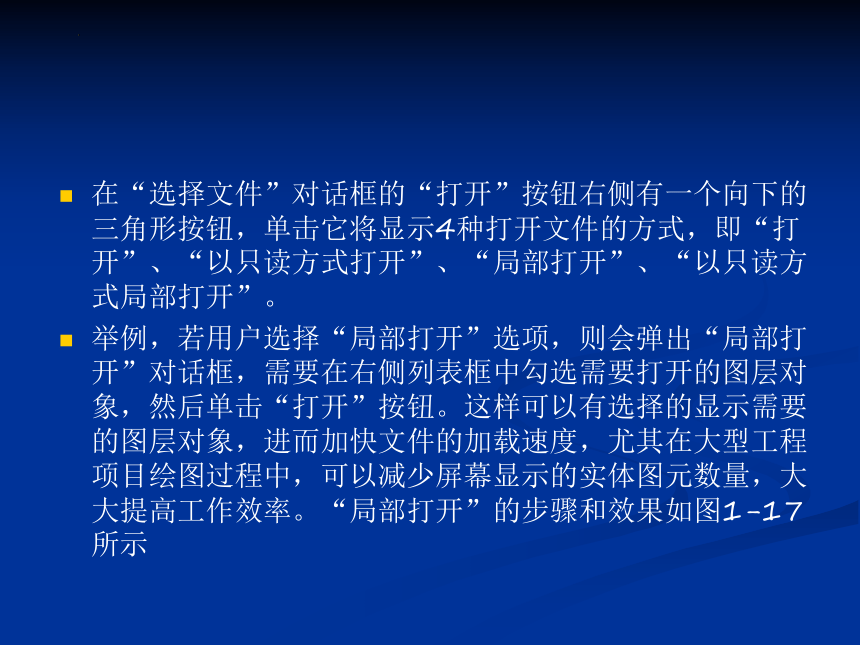

在“选择文件”对话框的“打开”按钮右侧有一个向下的三角形按钮，单击它将显示4种打开文件的方式，即“打开”、“以只读方式打开”、“局部打开”、“以只读方式局部打开”。
举例，若用户选择“局部打开”选项，则会弹出“局部打开”对话框，需要在右侧列表框中勾选需要打开的图层对象，然后单击“打开”按钮。这样可以有选择的显示需要的图层对象，进而加快文件的加载速度，尤其在大型工程项目绘图过程中，可以减少屏幕显示的实体图元数量，大大提高工作效率。“局部打开”的步骤和效果如图1-17所示
图1-17 局部打开的图形文件
3 图形文件的保存
文件操作的时候，应当养成随时保存文件的好习惯，以免发生电源故障或者其他意外时，图形文件及其数据丢失。保存当前视图中的文件，可以使用以下几种方法：
菜单栏：执行“文件|保存（Qsave）”命令
工具栏：在“快速访问”工具栏中单击“保存”按钮
命令行：输入“Qsave”命令并按〈ENTER〉键
快捷键：按〈Ctrl+S〉组合键
以上任何一种方法，都可以将所绘图形文件以当前使用的文件名存盘。如果想把当前文件以另外一个新的文件名进行保存时，可以选择“另存为”命令，其步骤如图1-18所示。其中，“另存为”命令的启动可以使用以下几种方法：
菜单栏：执行“文件|另存为（Save As）”命令
工具栏：在“快速访问”工具栏中单击“保存”按钮
命令行：输入“Save As”命令并按〈ENTER〉键
快捷键：按〈Ctrl+Shift+S〉组合键
图1-18 “图形另存为”对话框
提示：在绘制图形时，可以设置为自动定时来保存图形。选择“工具|选项”菜单命令，在打开的“选项”对话框中选择“打开和保存”选项卡，勾选“自动保存”复选框，然后在“保存间隔分钟数”文本框中输入一个定时保存的时间(分钟)，如图1-19所示
图1-19 自动定时保存图形文件
4 图形文件的关闭
要将当前视图中的文件进行关闭，可以使用以下方法：
菜单栏：执行“文件|关闭（Close）”命令
工具栏：单击“关闭”按钮
命令行：输入“Quit”命令或“Exit”命令并按〈ENTER〉键
快捷键：按〈Ctrl+Q〉组合键
通过以上任何一种方法，都可以关闭当前图形文件。如果当前图形没有存盘，系统将弹出AutoCAD警告对话框，如图1-20所示，询问是否保存文件。此时，单击“是(Y)”按钮或直接按Enter键，可以保存当前图形文件并将其关闭；单击“否(N)”按钮，可以关闭当前图形文件但不存盘；单击“取消”按钮，取消关闭当前图形文件操作，即不保存也不关闭。
图1-20 “AutoCAD”警告对话框
如果当前所编辑的图形文件没有命名，那么单击“是(Y)”按钮后，AutoCAD会打开“图形另存为”对话框，要求用户确定图形文件存放的位置和名称。
