编辑图形
单元四
在使用AutoCAD 绘制建筑图形时，单纯地使用绘制工具只能创建一些简单的基础对象，对于复杂的建筑图形，往往不能一次完成，而是通过不断的修改来达到最终的效果，而AutoCAD 提供复制、镜像、移动等命令来完成操作。
本单元主要介绍图形编辑命令，包括图形的删除、复制、镜像、偏移、阵列、移动、旋转、缩放、修剪与延伸、打断、分解、倒角和圆角、多线段编辑和多线编辑等操作。
【单元描述】

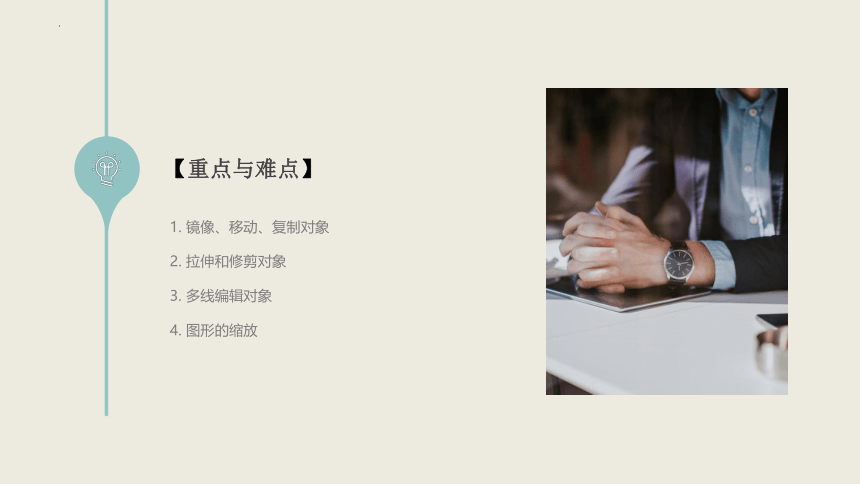

【重点与难点】
1. 镜像、移动、复制对象
2. 拉伸和修剪对象
3. 多线编辑对象
4. 图形的缩放
4.4　修改类操作
知识目标
了解修改操作的快捷键操作。
熟悉修改操作的基本方法。
掌握修剪、拉伸、拉长、倒圆角操作。

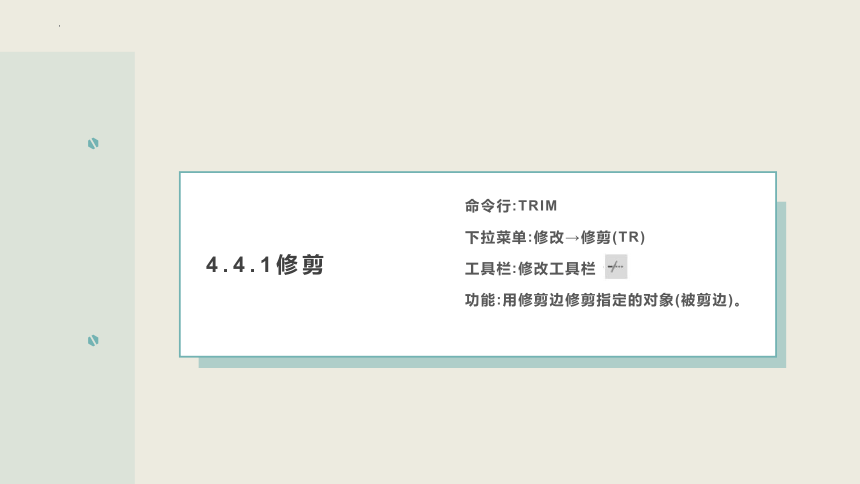

4.4.1修剪
命令行:TRIM
下拉菜单:修改→修剪(TR)
工具栏:修改工具栏
功能:用修剪边修剪指定的对象(被剪边)。

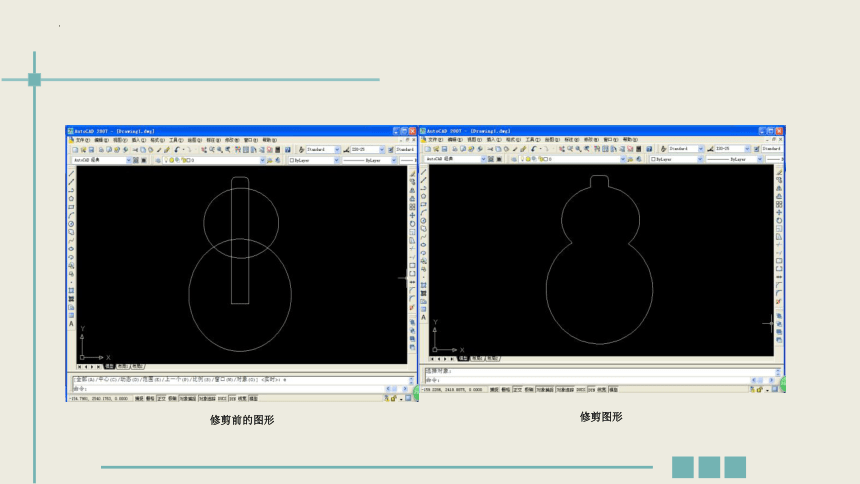

修剪图形
修剪前的图形

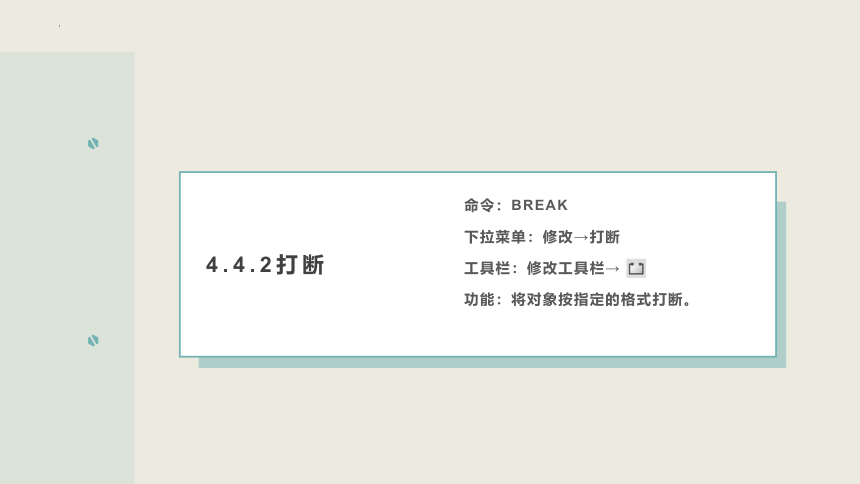

4.4.2打断
命令：BREAK
下拉菜单：修改→打断
工具栏：修改工具栏→
功能：将对象按指定的格式打断。

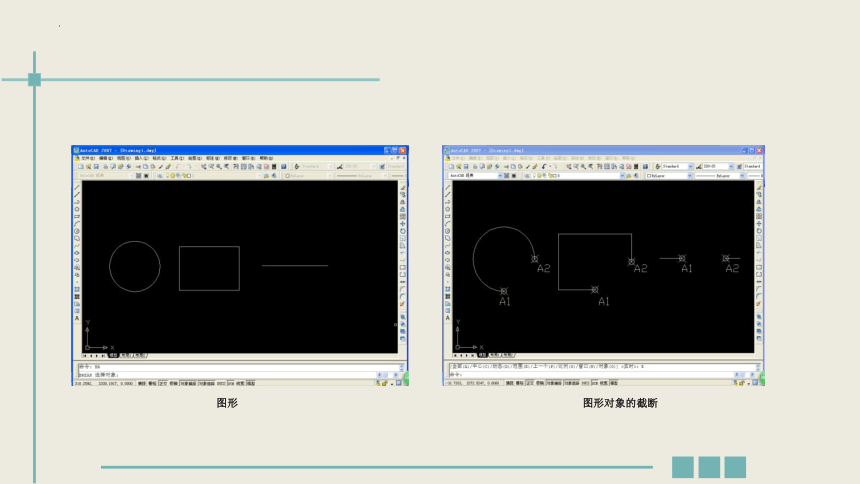

图形
图形对象的截断

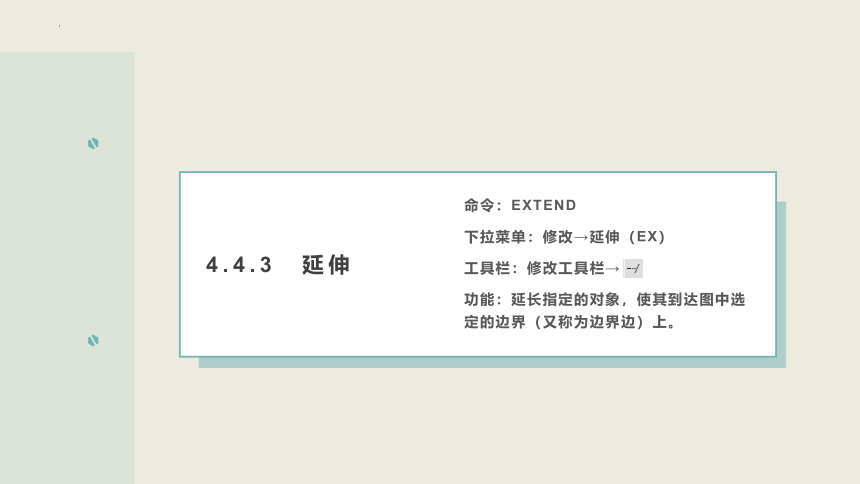

4.4.3　延伸
命令：EXTEND
下拉菜单：修改→延伸（EX）
工具栏：修改工具栏→
功能：延长指定的对象，使其到达图中选定的边界（又称为边界边）上。
图形
图形对象的延伸
4.4.4　拉伸
命令：STRETCH
下拉菜单：修改→拉伸
工具栏：修改工具栏→
功能：STRETCH 命令与MOVE 命令类似，可以移动指定的一部分圆形。
（a）
（b）用STRETCH 命令绘此图
4.4.5　拉长
命令：LENGTHEN（简写：LEN）
下拉菜单：修改→拉长
功能：使用“拉长”命令可以修改线段或圆弧的长度。
（a）
（b）拉长命令操作实例
4.4.6　倒圆角
命令：FILLET
下拉菜单：修改→圆角（F）
工具栏：修改工具栏→
功能：对指定的两个对象按指定的半径倒圆角。
（a）
（b）
(b)矩形圆角
4.4.7　倒角
命令：CHAMFER
下拉菜单：修改→倒角（CHA）
工具栏：修改工具栏→
功能：对指定的两个对象按指定的距离倒角。
命令行:CHAMFER
下拉菜单:修改→倒角(CHA)
工具栏:修改工具→
功能:对指定的两个对象按指定的距离倒角。
4.4.7倒角
命令行：EXPLOOE（简写X）
下拉菜单：修改→分解
工具栏：修改工具栏→
执行分解命令后，命令行将提示要求选择分解的对象。选择要分解的图形后，该图形即分解为若干个单体。
4.4.8分解
