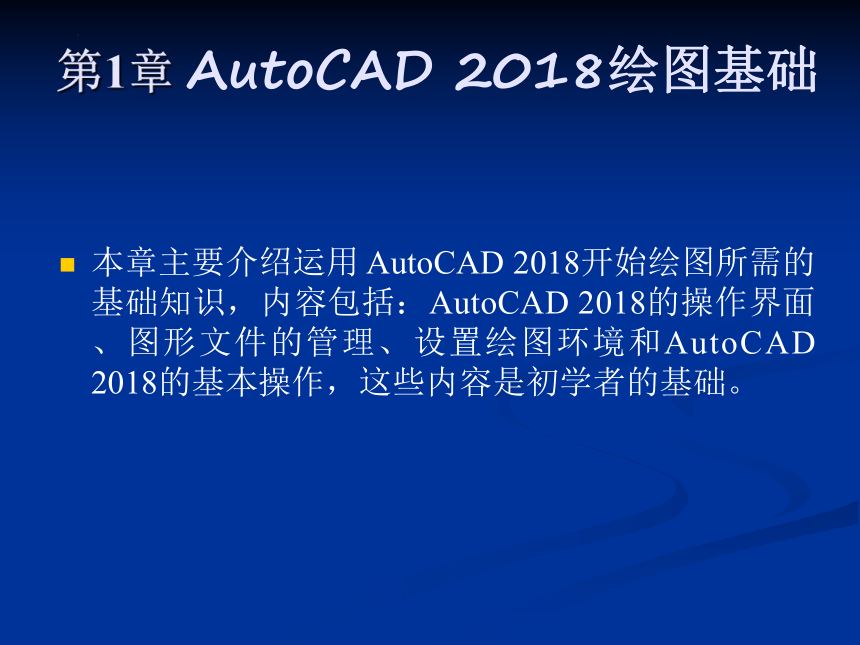

第1章 AutoCAD 2018绘图基础
本章主要介绍运用 AutoCAD 2018开始绘图所需的基础知识，内容包括：AutoCAD 2018的操作界面、图形文件的管理、设置绘图环境和AutoCAD 2018的基本操作，这些内容是初学者的基础。

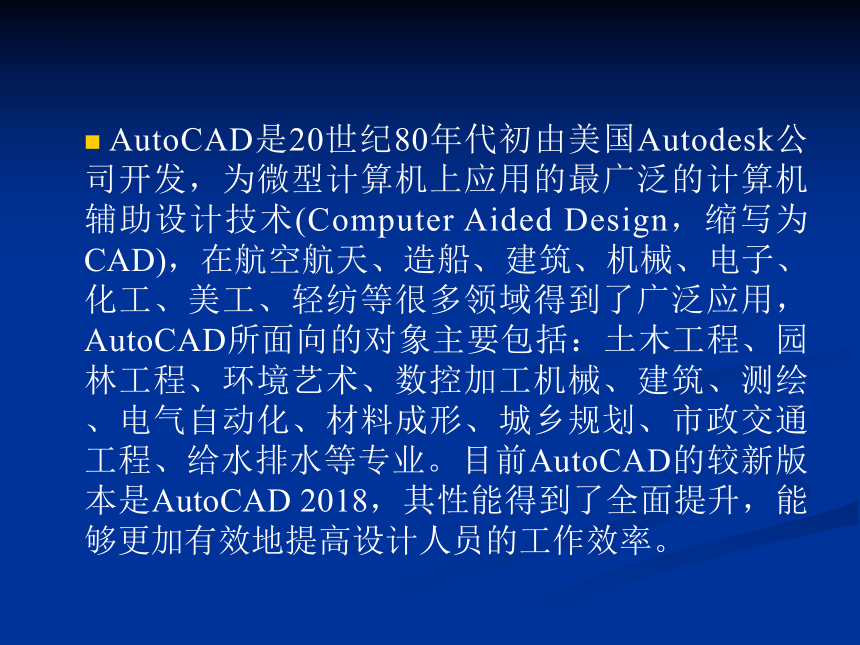

AutoCAD是20世纪80年代初由美国Autodesk公司开发，为微型计算机上应用的最广泛的计算机辅助设计技术(Computer Aided Design，缩写为CAD)，在航空航天、造船、建筑、机械、电子、化工、美工、轻纺等很多领域得到了广泛应用，AutoCAD所面向的对象主要包括：土木工程、园林工程、环境艺术、数控加工机械、建筑、测绘、电气自动化、材料成形、城乡规划、市政交通工程、给水排水等专业。目前AutoCAD的较新版本是AutoCAD 2018，其性能得到了全面提升，能够更加有效地提高设计人员的工作效率。

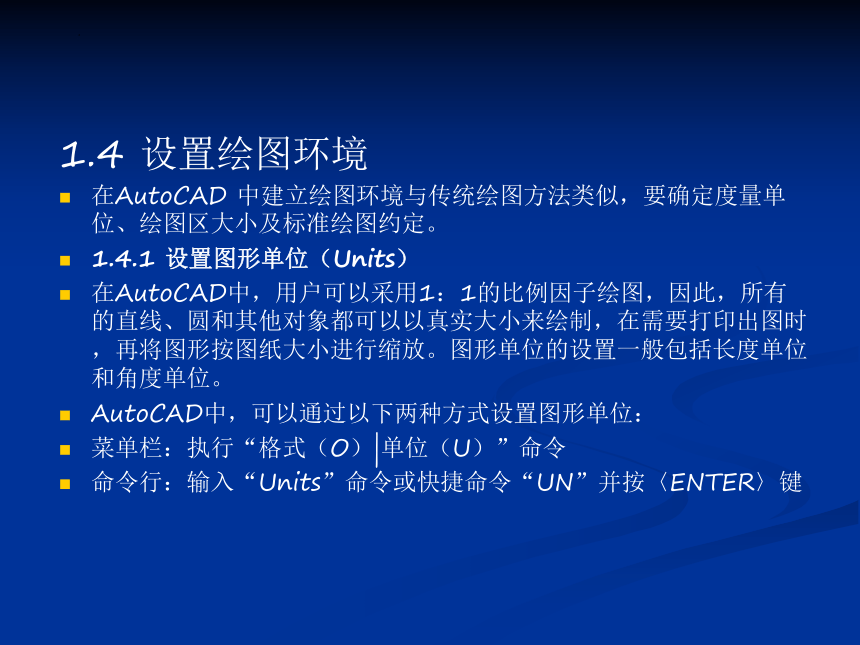

1.4 设置绘图环境
在AutoCAD 中建立绘图环境与传统绘图方法类似，要确定度量单位、绘图区大小及标准绘图约定。
1.4.1 设置图形单位（Units）
在AutoCAD中，用户可以采用1：1的比例因子绘图，因此，所有的直线、圆和其他对象都可以以真实大小来绘制，在需要打印出图时，再将图形按图纸大小进行缩放。图形单位的设置一般包括长度单位和角度单位。
AutoCAD中，可以通过以下两种方式设置图形单位：
菜单栏：执行“格式（O）|单位（U）”命令
命令行：输入“Units”命令或快捷命令“UN”并按〈ENTER〉键

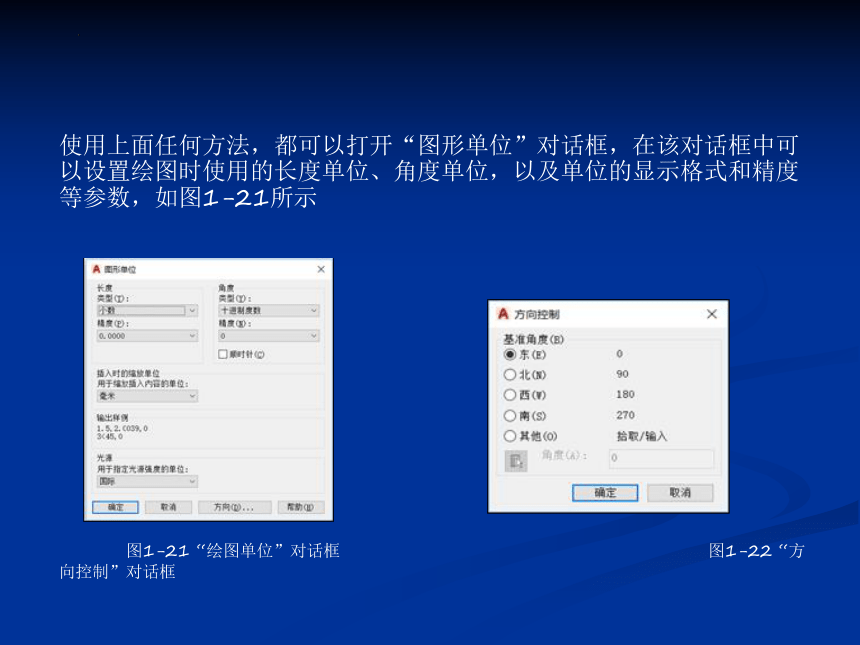

使用上面任何方法，都可以打开“图形单位”对话框，在该对话框中可以设置绘图时使用的长度单位、角度单位，以及单位的显示格式和精度等参数，如图1-21所示
图1-21 “绘图单位”对话框 图1-22 “方向控制”对话框

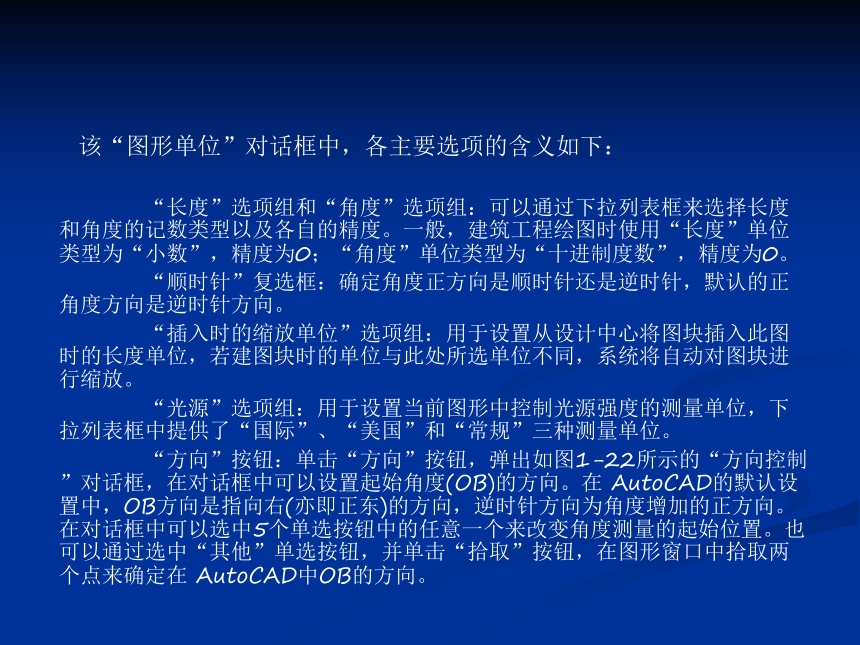

该“图形单位”对话框中，各主要选项的含义如下：
“长度”选项组和“角度”选项组：可以通过下拉列表框来选择长度和角度的记数类型以及各自的精度。一般，建筑工程绘图时使用“长度”单位类型为“小数”，精度为0；“角度”单位类型为“十进制度数”，精度为0。
“顺时针”复选框：确定角度正方向是顺时针还是逆时针，默认的正角度方向是逆时针方向。
“插入时的缩放单位”选项组：用于设置从设计中心将图块插入此图时的长度单位，若建图块时的单位与此处所选单位不同，系统将自动对图块进行缩放。
“光源”选项组：用于设置当前图形中控制光源强度的测量单位，下拉列表框中提供了“国际”、“美国”和“常规”三种测量单位。
“方向”按钮：单击“方向”按钮，弹出如图1-22所示的“方向控制”对话框，在对话框中可以设置起始角度(OB)的方向。在 AutoCAD的默认设置中，OB方向是指向右(亦即正东)的方向，逆时针方向为角度增加的正方向。在对话框中可以选中5个单选按钮中的任意一个来改变角度测量的起始位置。也可以通过选中“其他”单选按钮，并单击“拾取”按钮，在图形窗口中拾取两个点来确定在 AutoCAD中OB的方向。

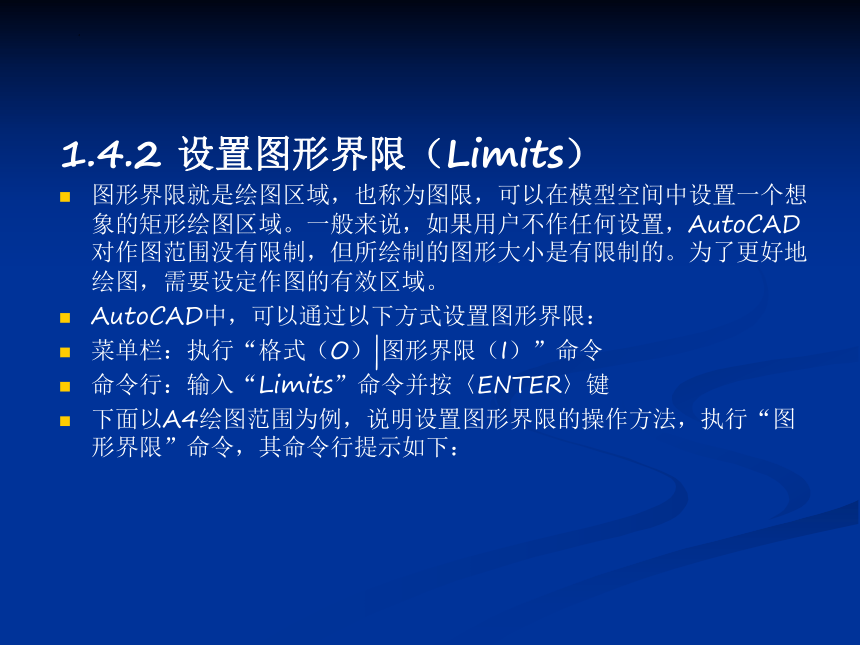

1.4.2 设置图形界限（Limits）
图形界限就是绘图区域，也称为图限，可以在模型空间中设置一个想象的矩形绘图区域。一般来说，如果用户不作任何设置，AutoCAD对作图范围没有限制，但所绘制的图形大小是有限制的。为了更好地绘图，需要设定作图的有效区域。
AutoCAD中，可以通过以下方式设置图形界限：
菜单栏：执行“格式（O）|图形界限（I）”命令
命令行：输入“Limits”命令并按〈ENTER〉键
下面以A4绘图范围为例，说明设置图形界限的操作方法，执行“图形界限”命令，其命令行提示如下：

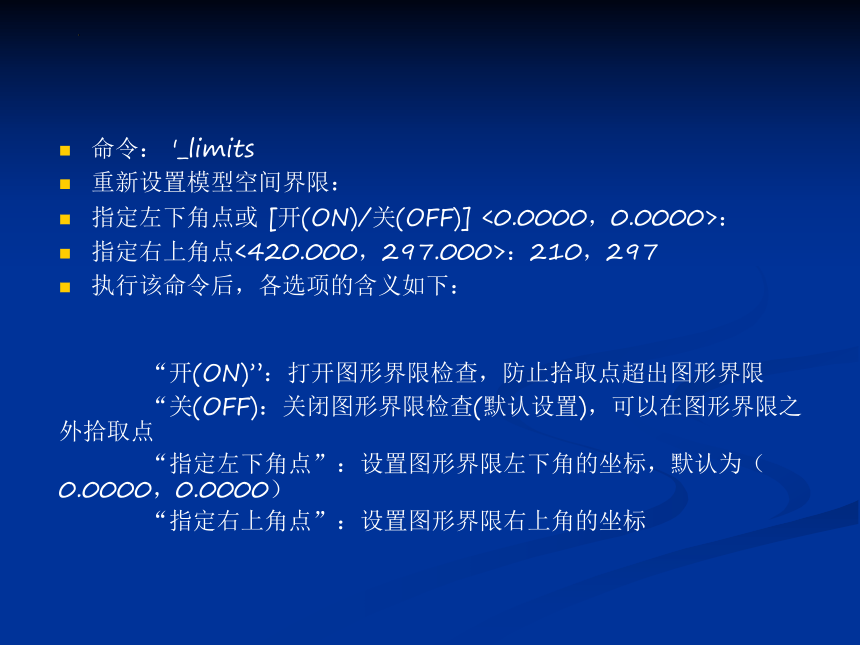

命令： '_limits
重新设置模型空间界限：
指定左下角点或 [开(ON)/关(OFF)] <0.0000，0.0000>：
指定右上角点<420.000，297.000>：210，297
执行该命令后，各选项的含义如下：
“开(ON)”：打开图形界限检查，防止拾取点超出图形界限
“关(OFF)：关闭图形界限检查(默认设置)，可以在图形界限之外拾取点
“指定左下角点”：设置图形界限左下角的坐标，默认为（0.0000，0.0000）
“指定右上角点”：设置图形界限右上角的坐标

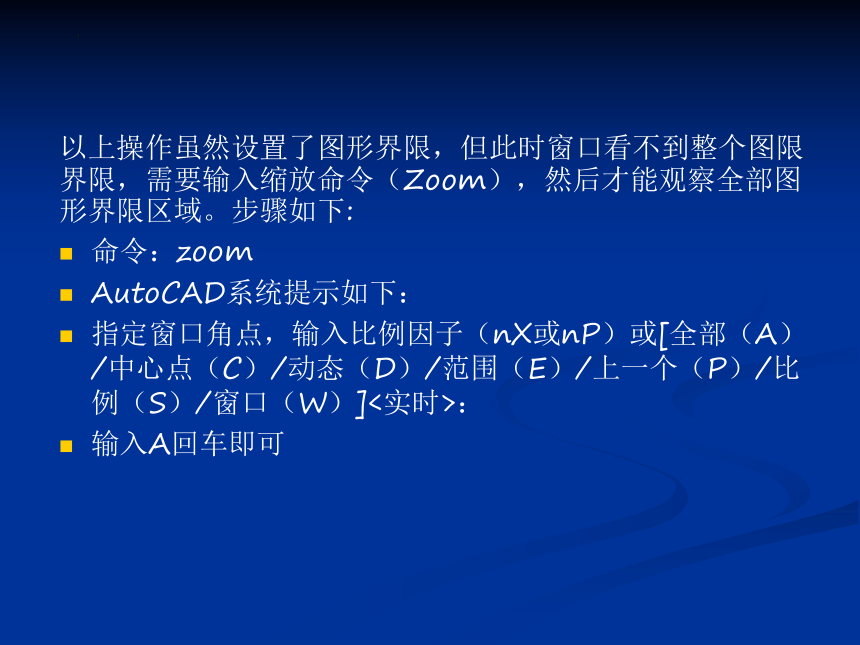

以上操作虽然设置了图形界限，但此时窗口看不到整个图限界限，需要输入缩放命令（Zoom），然后才能观察全部图形界限区域。步骤如下:
命令：zoom
AutoCAD系统提示如下：
指定窗口角点，输入比例因子（nX或nP）或[全部（A）/中心点（C）/动态（D）/范围（E）/上一个（P）/比例（S）/窗口（W）]<实时>：
输入A回车即可

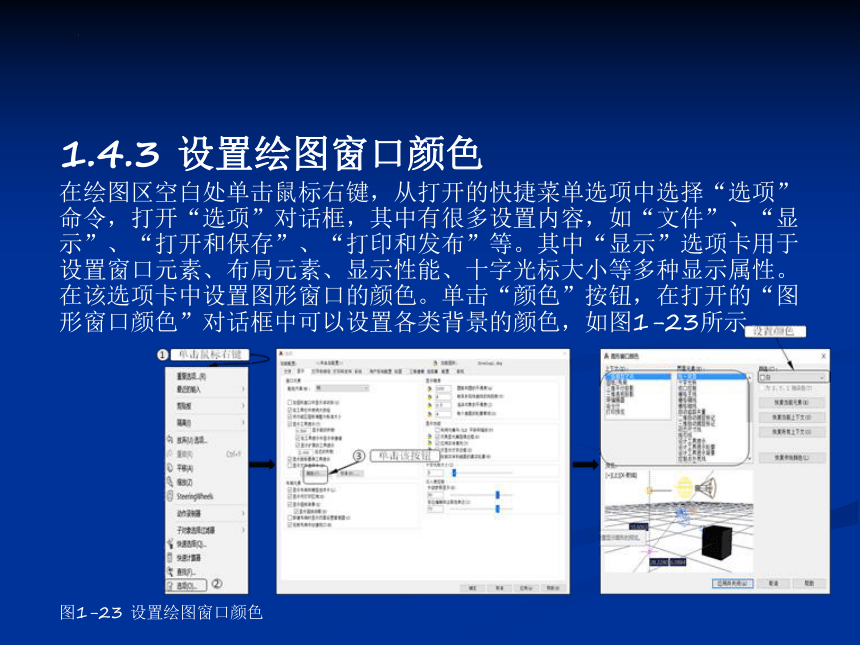

1.4.3 设置绘图窗口颜色
在绘图区空白处单击鼠标右键，从打开的快捷菜单选项中选择“选项”命令，打开“选项”对话框，其中有很多设置内容，如“文件”、“显示”、“打开和保存”、“打印和发布”等。其中“显示”选项卡用于设置窗口元素、布局元素、显示性能、十字光标大小等多种显示属性。在该选项卡中设置图形窗口的颜色。单击“颜色”按钮，在打开的“图形窗口颜色”对话框中可以设置各类背景的颜色，如图1-23所示。
图1-23 设置绘图窗口颜色
1.5 设置绘图辅助功能
在实际绘图中用鼠标定位虽然方便快捷，但精度不高，绘制的图形很不精确，远不能够满足制图的要求，这时可以使用系统提供的绘图辅助功能。
用户可采用以下的方法来打开“草图设置”对话框，来设置AutoCAD提供的各种绘图辅助功能。
菜单栏：执行“工具|绘图设置”菜单命令
命令行：在命令行输入或动态输入“Dsetting”(快捷键“SE”)
1.5.1设置捕捉和栅格
捕捉和栅格是AutoCAD提供的精确绘图工具之一。“捕捉”用于设置鼠标光标移动的间距；“栅格”是一些标示定位的位置点，使用它可以提供直观的距离和位置参照，类似于坐标纸上定位点的作用。栅格不是图形的组成部分，也不能被打印出来。
在“草图设置”对话框的“捕捉和栅格”
选项卡中，可以启动或关闭“捕捉”
和“栅格”功能，并设置“捕捉”
和“栅格”的间距与类型，
如图1-24所示
图1-24 “捕捉和栅格”选项卡
图1-24 “捕捉和栅格”选项卡
提示：在状态栏中鼠标右击“图形栅格”按钮 或“栅格捕捉”按钮 ，在弹出的快捷菜单中选择“网格设置”或“捕捉设置”命令，也可打开“草图设置”对话框。
“捕捉和栅格”选项卡中，各选项的含义如下：
“启用捕捉”复选框：用于打开或关闭捕捉方式
“捕捉间距”选项组：用于设置X轴和Y轴的捕捉间距
“启用栅格”复选框：用于打开或关闭栅格的显示
“栅格样式”选项组：用于设置在二维模型空间、块编辑器、图纸/布局位置中显示点栅格
“栅格间距”选项组：用于设置X轴和Y轴的栅格间距，以及每条主线之间的栅格数量
“栅格行为”选项组：设置栅格的相应规则
“自适应栅格”复选框：用于限制缩放时栅格的密度。
“允许以小于栅格间距的间距再拆分”复选框：放大时，生成更多间距更小的栅格线。主栅格线的频率确定这些栅格线的频率。只有当勾选了“自适应栅格”复选框，此选项才有效。
“显示超出界限的栅格”复选框：用于确定是否显示图形界限之外的栅格。
“遵循动态UCS”复选框：随着动态UCS的XY平面而改变栅格平面。
设置好捕捉和栅格后，用户可以通过以下方法来打开或关闭“捕捉”或“栅格”：
状态栏：单击“图形栅格”按钮 或“栅格捕捉”按钮
快捷键：按(F7)或（F9）键
1.5.2 动态输入
使用动态输入功能可以在指针位置处显示标注输入和命令提示信息，从而极大地方便了绘图。当用户启动“动态输入”功能后，其工具栏提示将在光标附近显示信息，该信息会随着光标的移动而动态更新，如图1-25所示。
用户可以通过以下方法来打开或关闭“动态输入”：
状态栏：单击按钮
快捷键：按〈F12〉键
在输入字段中输入值并按(Tab)键后，该字段将显示一个锁定图标，并且光标会受输入值的约束，随后可以在第二个输入字段中输入值，如图1-26所示。另外，如果用输入值后按( Enter)键，则第二个字段被忽略，且该值将被视为直接距离输入。
图1-25 动态输入 图1-26 锁定标记
在状态栏的“动态输入”按钮上右击，从弹出的快捷菜单中选择“设置”命令，将弹出“草图设置”对话框的“动态输入”选项卡。当勾选“启用指针输入”复选框，且有命令在执行时，十字光标的位置将在光标附近的工具栏提示中显示为坐标。
在“指针输入”和“标注输入”选项组中单击“设置”按钮，将弹出“指针输入设置”和“标注输入的设置”对话框，可以设置坐标的默认格式，以及控制指针输入工具栏提示的可见性，如图1-27所示。
图1-27 “动态输入”选项卡
1.5.3设置正交模式
“正交”是指在绘制图形时指定第一个点后，连接光标和起点的直线总是平行于X轴或Y轴。若捕捉设置为等轴测模式时，“正交”还使直线平行于第三个轴中的一个。在“正交”模式下，使用光标只能绘制水平直线或垂直直线，此时只要输入直线的长度就可。
用户可通过以下的方法来打开或关闭“正交”模式：
状态栏：单击“正交”按钮
快捷键：按(F8)键
命令行：在命令行输入或动态输入中键入“ Ortho”命令，然后按〈ENTER〉键
执行上面命令之后，可以打开正交功能。通过单击“正交”按钮或功能键可以进行正交功能打开与关闭的切换。正交模式下不能控制键盘输入点的位置，只能控制鼠标拾取点的方位
1.5.4设置自动与极轴追踪
自动追踪实质上也是一种精确定位的方法，当要求输入的点在一定的角度线上，或者输入的点与其他对象有一定关系时，可以利用自动追踪功能来确定位置。
自动追踪包括两种追踪方式：极轴追踪和对象捕捉追踪。极轴追踪是按照事先给定的角度来增加追踪点；对象捕捉追踪是按与已绘图形对象的某种特定关系来追踪。
如果用户事先知道要追踪的角度(方向)，即可以用极轴追踪；如果事先不知道具体的追踪角度(方向)，但知道与其他对象的某种关系，则用对象捕捉追踪，如图1-28所示
用户可通过以下的方法来打开或关闭“自动追踪”模式：
状态栏：单击“极轴追踪”按钮 或者“对象捕捉追踪”按钮
快捷键：按(F10)键或(F11)键
图1-28 极轴追踪和对象捕捉追踪
要设置极轴追踪的角度或方向，在“草图设置”对话框中选择“极轴追踪”选项卡，然后启用极轴追踪并设置极轴的角度即可，如图1-29所示。
图1-29 “极轴追踪”选项卡
在“极轴追踪”选项卡中，各选项的含义如下：
“极轴角设置”选项组：用于设置极轴追踪的角度。默认的极轴追踪角度是90，用户可以在“增量角”下拉列表框中选择角度增加量。若该下拉列表框中的角度不能满足用户的要求，可将下侧的“附加角”复选框勾选。用户也可以单击“新建”按钮并输入一个新的角度值，将其添加到附加角的列表框中。
“对象捕捉追踪设置”选项组：若选择“仅正交追踪”单选按钮，可在启用对象捕捉追踪的同时，显示获取的对象捕捉的正交对象捕捉追踪路径；若选择“用所有极轴角设置追踪”单选按钮，可以将极轴追踪设置应用到对象捕捉追踪，此时可以将极轴追踪设置应用到对象捕捉追踪上。
“极轴角测量”选项组：用于设置极轴追踪对其角度的测量基准。若选择“绝对”单选按钮，表示以用户坐标UCS和X轴正方向为0时计算极轴追踪角；若选择“相对上一段”单选按钮，可以基于最后绘制的线段确定极轴追踪角度。
1.5.5设置对象的捕捉方式
在实际绘图过程中，绘图时所需的点坐标，如果用光标点取，难免有一定的误差，如果用键盘输入，又可能不知道它的准确数据。那么，对于图形中这样的点，就要利用对象捕捉功能。AutoCAD对已有图形的特殊点，如圆心点、切点、中点、象限点等，设有对象捕捉功能，可以迅速定位对象上的精确位置，而不必知道坐标。
“对象捕捉”与“捕捉”的区别：“对象捕捉”是把光标锁定在已有图形的特殊点上，它不是独立的命令，是在执行命令过程中结合使用的模式；“捕捉”是将光标锁定在可见或不可见的栅格点上，是可以单独执行的命令。
在“草图设置”对话框中单击“对象捕捉”选项卡，分别勾选要设置的捕捉模式即可，如图1-30所示。
设置好捕捉选项后，用户可通过以下的方法来打开或关闭“对象捕捉”模式：
状态栏：单击“对象捕捉”按钮
快捷键：按(F3)键
按住(Cr1)键或( Shift)键，并单击鼠标右键，将弹出对象捕捉快捷菜单，如图1-31所示。
图1-30 “对象捕捉”对话框 图1-31 “对象捕捉”快捷菜单
激活“对象捕捉”后，如果光标放在捕捉点附近达3s以上，则系统将显示捕捉对象的提示文字信息。
通过调整对象捕捉靶框大小，可以只对落在靶框内的对象使用对象捕捉。靶框大小应根据选择的对象、图形的缩放设置、显示分辨率和图形的密度进行设置。此外，还可以设置确定是否显示捕捉标记、自动捕捉标记框的大小和颜色、是否显示自动捕捉靶框等。
执行“工具|选项”菜单命令，或者单击“草图设置”对话框中的“选项”按钮，打开“选项”对话框，选择“绘图”选项卡，即可进行对象捕捉的参数设置，如图1-32所示。
图1-32“绘图”选项卡
在“绘图”选项卡中，各主要选项的含义如下：
“标记”复选框：当光标移到对象上或接近对象时，将显示对象捕捉位置。标记的形状取决于它所标记的捕捉。
“磁吸”复选框：吸引并将光标锁定到检测到的最接近的捕捉点。提供一个形象化设置，与捕捉栅格类似。
“显示自动捕捉工具提示”复选框：在光标位置用一个小标志指示正在捕捉对象的部分。
“显示自动捕捉靶框”复选框：围绕十字光标并定义对象捕捉的区域。可以选择显示或不显示靶框，也可以改变靶框的大小
