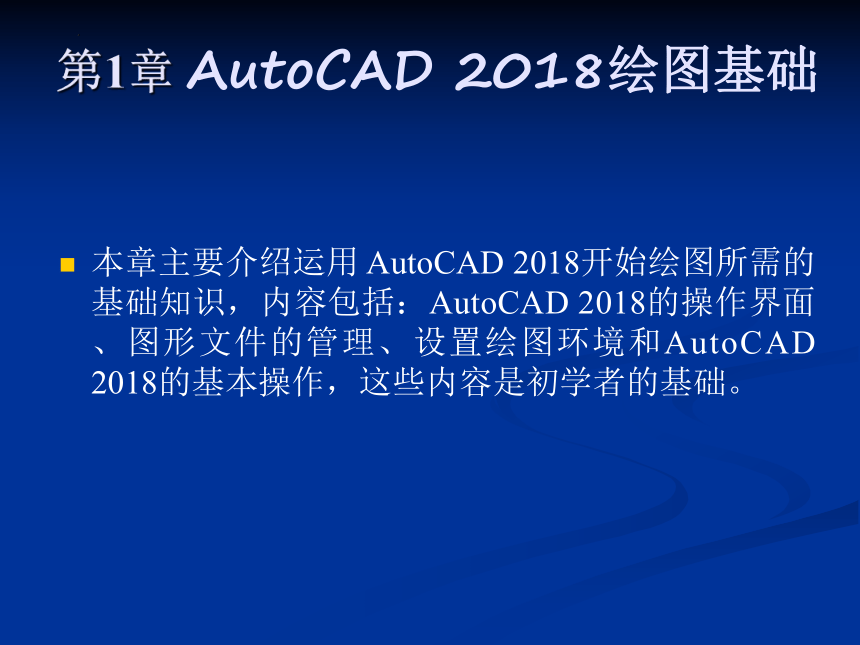

第1章 AutoCAD 2018绘图基础
本章主要介绍运用 AutoCAD 2018开始绘图所需的基础知识，内容包括：AutoCAD 2018的操作界面、图形文件的管理、设置绘图环境和AutoCAD 2018的基本操作，这些内容是初学者的基础。

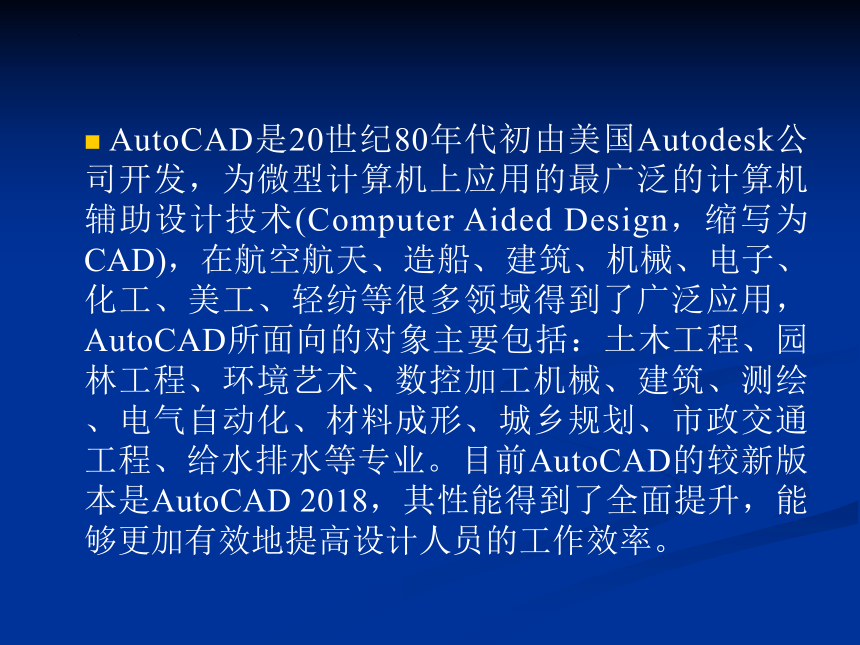

AutoCAD是20世纪80年代初由美国Autodesk公司开发，为微型计算机上应用的最广泛的计算机辅助设计技术(Computer Aided Design，缩写为CAD)，在航空航天、造船、建筑、机械、电子、化工、美工、轻纺等很多领域得到了广泛应用，AutoCAD所面向的对象主要包括：土木工程、园林工程、环境艺术、数控加工机械、建筑、测绘、电气自动化、材料成形、城乡规划、市政交通工程、给水排水等专业。目前AutoCAD的较新版本是AutoCAD 2018，其性能得到了全面提升，能够更加有效地提高设计人员的工作效率。

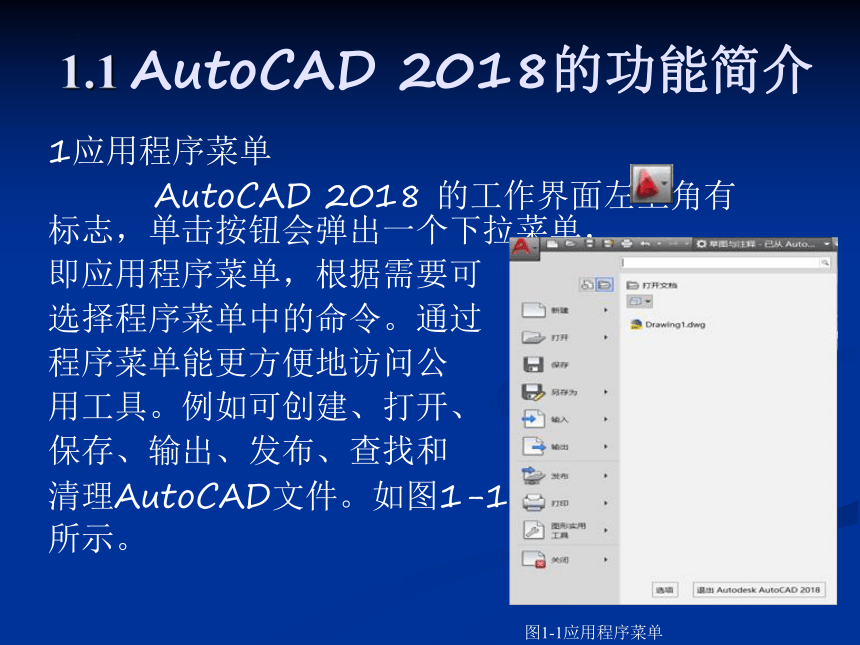

1.1 AutoCAD 2018的功能简介
1应用程序菜单
AutoCAD 2018 的工作界面左上角有 标志，单击按钮会弹出一个下拉菜单，
即应用程序菜单，根据需要可
选择程序菜单中的命令。通过
程序菜单能更方便地访问公
用工具。例如可创建、打开、
保存、输出、发布、查找和
清理AutoCAD文件。如图1-1
所示。
图1-1应用程序菜单

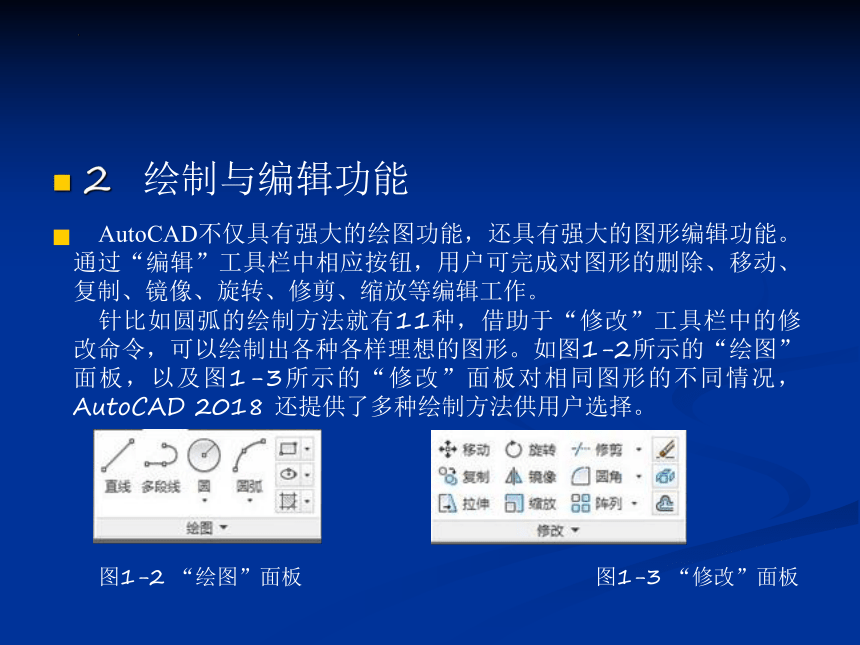

2 绘制与编辑功能
AutoCAD不仅具有强大的绘图功能，还具有强大的图形编辑功能。通过“编辑”工具栏中相应按钮，用户可完成对图形的删除、移动、复制、镜像、旋转、修剪、缩放等编辑工作。
针比如圆弧的绘制方法就有11种，借助于“修改”工具栏中的修改命令，可以绘制出各种各样理想的图形。如图1-2所示的“绘图”面板，以及图1-3所示的“修改”面板对相同图形的不同情况，AutoCAD 2018 还提供了多种绘制方法供用户选择。
图1-2 “绘图”面板 图1-3 “修改”面板
3 标注图形尺寸
尺寸标注是向图形中添加测量注释的过程，是整个绘图过程中不可缺少的一步。AutoCAD的“标注”菜单中包含了一套完整的尺寸标注和编辑命令，使用它们可以在图形的各个方向上创建各种类型的标注，也可以方便、快速地以一定格式创建符合行业或项目标准的标注。

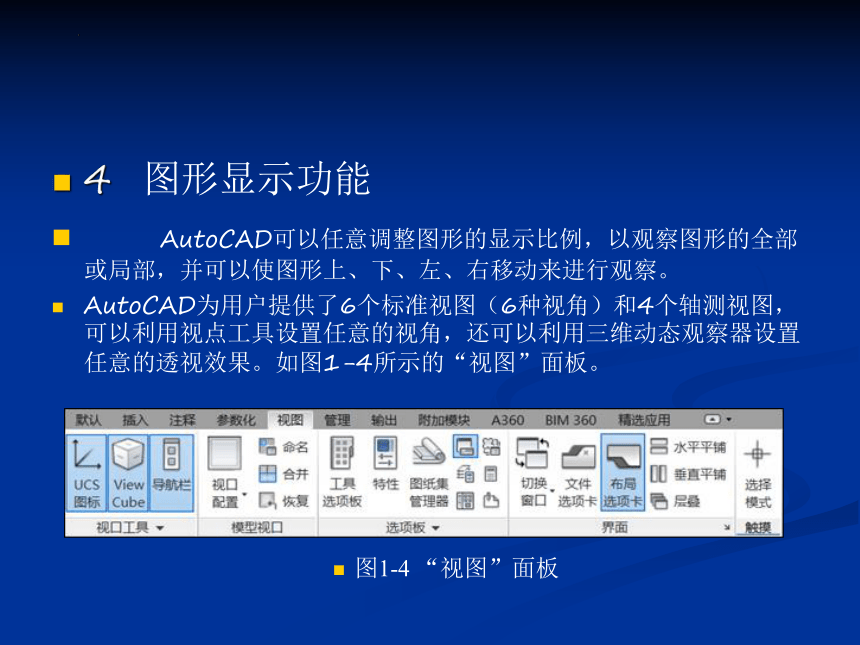

4 图形显示功能
AutoCAD可以任意调整图形的显示比例，以观察图形的全部或局部，并可以使图形上、下、左、右移动来进行观察。
AutoCAD为用户提供了6个标准视图（6种视角）和4个轴测视图，可以利用视点工具设置任意的视角，还可以利用三维动态观察器设置任意的透视效果。如图1-4所示的“视图”面板。
图1-4 “视图”面板

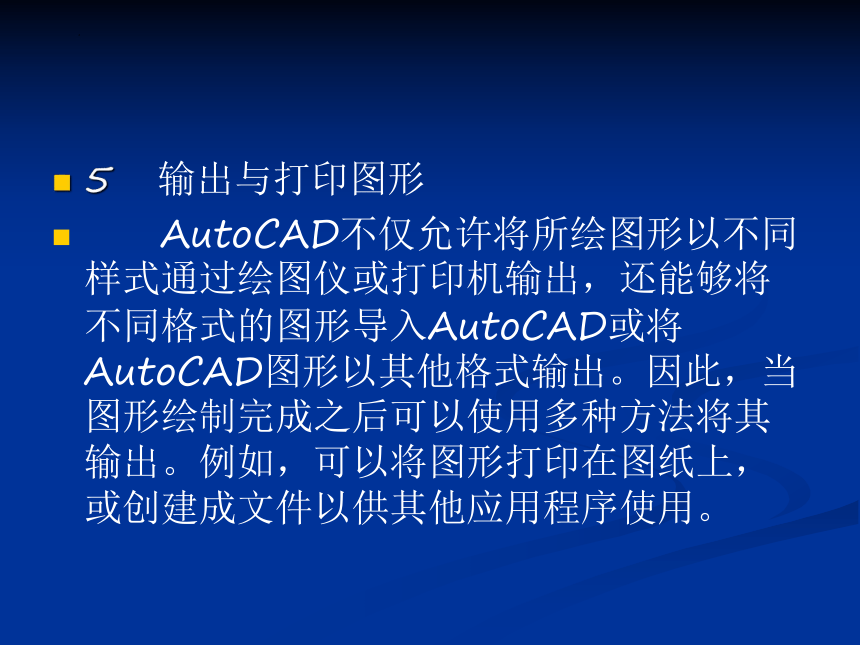

5 输出与打印图形
AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。因此，当图形绘制完成之后可以使用多种方法将其输出。例如，可以将图形打印在图纸上，或创建成文件以供其他应用程序使用。

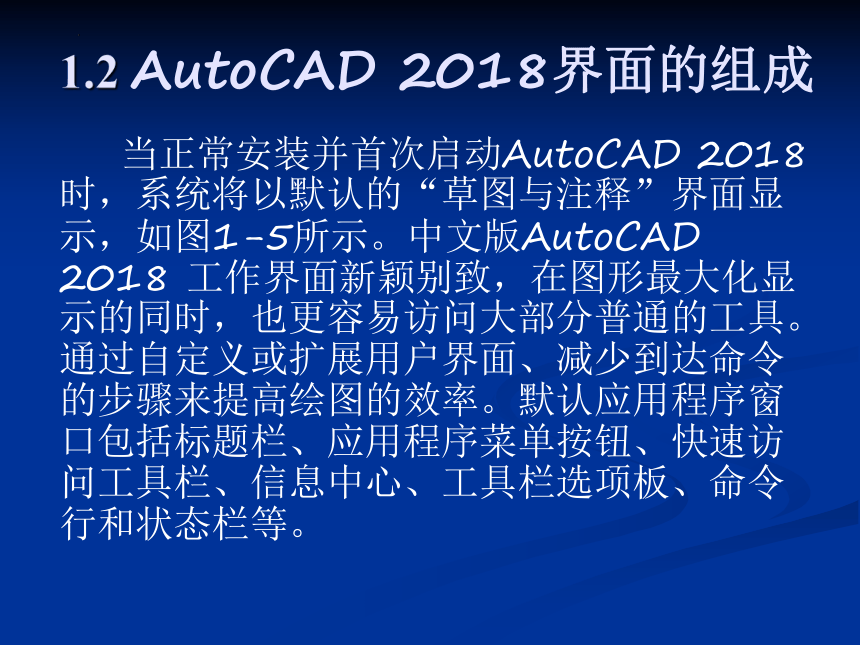

1.2 AutoCAD 2018界面的组成

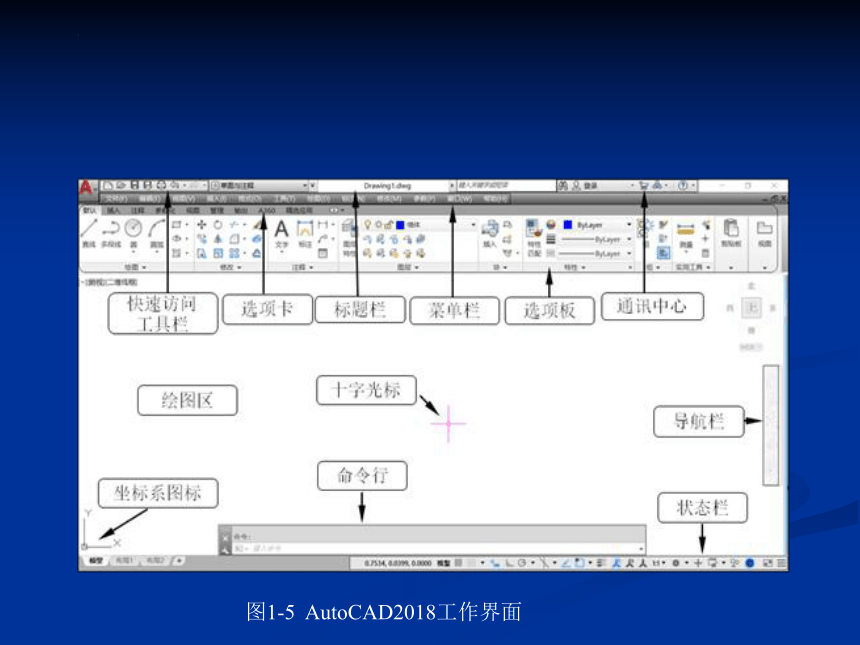

当正常安装并首次启动AutoCAD 2018时，系统将以默认的“草图与注释”界面显示，如图1-5所示。中文版AutoCAD 2018 工作界面新颖别致，在图形最大化显示的同时，也更容易访问大部分普通的工具。通过自定义或扩展用户界面、减少到达命令的步骤来提高绘图的效率。默认应用程序窗口包括标题栏、应用程序菜单按钮、快速访问工具栏、信息中心、工具栏选项板、命令行和状态栏等。
图1-5 AutoCAD2018工作界面
1 标题栏
标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息。如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg( N是数字)。单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。在标题栏中，包括了快速访问工具栏和通讯中心工具栏，如图1-6所示
图1-6标题栏
标题栏最左端是“快速访问工具栏”，依次包括有“新建”、“打开”、“保存”、“另存为”、“打印”、“放弃”和“重做”按钮，还可以根据用户的个人习惯自行增减按钮；接着是“工作空间”，用于工作空间界面的选择，有“草图与注释”、“三维基础”、“三维建模”等模式；其次是软件名称、版本号和当前操作的文件名称信息；然后是“通讯中心”，包括“搜索”、“登陆”、“交换”等按钮，可以在联网后获得操作和命令相关提示和帮助信息；最右侧则是当前窗口的“最小化”、“最大化”和“关闭”按钮。
2 菜单栏与工具栏
在 AutoCAD 2018的环境中，默认状态下其菜单栏和工具栏处于隐藏状态，如果要显示菜单栏,那么在标题栏的“工作空间”右侧单击其倒三角按钮 (即“自定义快速访问工具栏”列表)，从弹出的列表框中选择“显示菜单栏”，即可显示AutoCAD的常规菜单栏，如图1-7所示
图1-7 显示菜单栏
如果要将 Autocad的常规工具栏显示出来，用户可以选择“工具|工具栏”菜单项，从弹出的下级菜单中选择相应的工具栏即可，如图1-8所示。
图1-8 显示工具栏
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表示的命令按钮。在AutoCAD中，系统共提供了20多个已命名的工具栏。如果要显示当前隐藏的工具栏，可在任意工具栏上右击，此时将弹出一个快捷菜单，通过选择命令可以显示或关闭相应的工具栏。
3．应用程序菜单与快捷菜单
中文版AutoCAD 2018的应用程序菜单由“新建”、“打开”、“保存”等命令组成，如图1-1所示。
快捷菜单又称为上下文相关菜单。在绘图区域、工具栏、状态行、模型与布局选项卡以及一些对话框上右击时，将弹出一个快捷菜单，该菜单中的命令与AutoCAD当前状态相关。使用它们可以在不启动菜单栏的情况下快速、高效地完成某些操作。
提示：在菜单浏览器中，后面带有符号 的命令表示还有级联菜单如图1-9所示。如果命令显示为灰色，则表示该命令在当前状态下不可用
图1-9 级联菜单
4．功能区选项板
使用 AutoCAD命令的另一种方式就是应用选项卡上的面板。默认状态下，在“草图与注释”空间中，包括的选项卡有“默认”、“插入”、“注释”、“参数化”、“视图”、“管理”、“输出”、“附加模块”、“A360”、“BIM360”和“精选应用”等，如图1-10所示。单击相应的选项卡，即可分别调用相应的命令。例如，在“默认”选项卡下包括有“绘图”、“修改”、“注释”、“图层”、“块”、“特性”、“组”、“实用工具”、“剪贴板”和“视图”等选项板。如果某个选项板没有足够的空间显示所有的工具按钮，单击该选项卡下方的三角按钮 ，可展开折叠区域，显示其他相关的命令按钮。
图1-10 功能区选项板
5．绘图窗口
在AutoCAD中，绘图窗口是用户绘图的工作区域，所有的绘图结果都反映在这个窗口中。可以根据需要关闭其周围和里面的各个工具栏，以增大绘图空间。如果图纸比较大，需要查看未显示部分时，可以单击窗口右边与下边滚动条上的箭头，或拖动滚动条上的滑块来移动图纸。
在绘图窗口中除了显示当前的绘图结果外，还显示了当前使用的坐标系类型以及坐标原点、X轴、Y轴、Z轴的方向等。默认情况下，坐标系为世界坐标系(WCS)。
绘图窗口的下方有“模型”和“布局”选项卡，单击其标签可以在模型空间和图纸空间之间来回切换。
6．命令行与文本窗口
“命令行”窗口位于绘图窗口的底部，用于接收用户输入的命令，并显示AutoCAD提示信息。在AutoCAD 2018中，“命令行”窗口可以拖放为浮动窗口。如图1-11所示。
图1-11命令行
“AutoCAD文本窗口”是记录AutoCAD命令的窗口，是放大的“命令行”窗口，它记录了已执行的命令，也可以用来输入新命令。
“AutoCAD文本窗口”是记录AutoCAD命令的窗口，是放大的“命令行”窗口，它记录了已执行的命令，也可以用来输入新命令。
在AutoCAD 2018中，打开文本窗口的常用方法有以下两种：
命令行：输入“TEXTSCR”。
快捷键：按〈F2〉键。
按F2键打开AutoCAD文本窗口，它记录了对文档进行的所有操作，如图1-12所示。
图1-12 AutoCAD文本窗口
7．状态栏
状态栏用来显示AutoCAD当前的状态，如当前光标的坐标、命令和按钮的说明等。
在绘图窗口中移动光标时，状态栏左侧的“坐标”区将动态地显示当前坐标值。坐标显示取决于所选择的模式和程序中运行的命令，共有“相对”、“”绝对”和“无”3种模式。
状态栏中还包括“布局”、“模型”、“绘图辅助工具”、“注释工具”、“工作空间”、“锁定” 、“全屏显示”等十几个功能区按钮，如图1-13所示
图1-13 AutoCAD状态栏
8 坐标系
AutoCAD提供两个坐标系：一个称为世界坐标系（WCS）的固定坐标系和一个称为用户坐标系（UCS）的可移动坐标系，两个坐标系图标如图1-14所示。用户可以选择“工具”菜单中“命名UCS”或“新建UCS”命令，或者在命令行中输入“UCS”来设置UCS。
图1-14 坐标系图标
