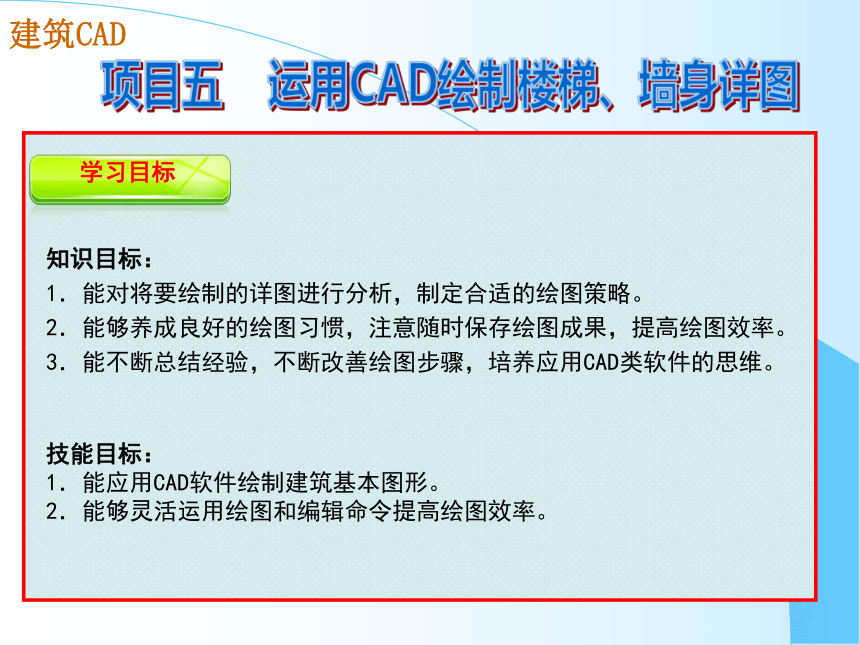

学习目标
知识目标：
1．能对将要绘制的详图进行分析，制定合适的绘图策略。
2．能够养成良好的绘图习惯，注意随时保存绘图成果，提高绘图效率。
3．能不断总结经验，不断改善绘图步骤，培养应用CAD类软件的思维。
技能目标：
1．能应用CAD软件绘制建筑基本图形。
2．能够灵活运用绘图和编辑命令提高绘图效率。
项目五 运用CAD绘制楼梯、墙身详图
建筑CAD

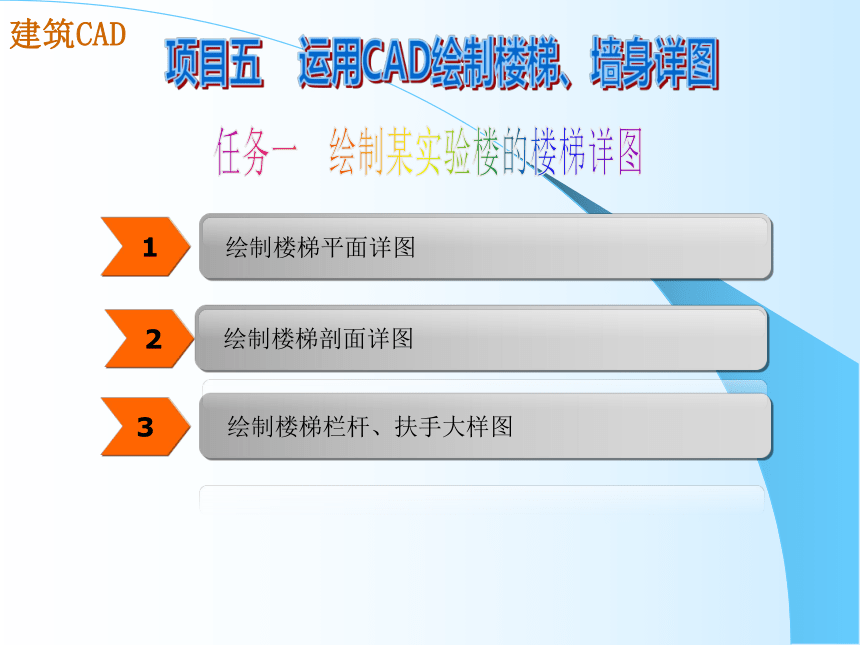

任务一 绘制某实验楼的楼梯详图
1
绘制楼梯平面详图
2
绘制楼梯剖面详图
3
绘制楼梯栏杆、扶手大样图
项目五 运用CAD绘制楼梯、墙身详图
建筑CAD

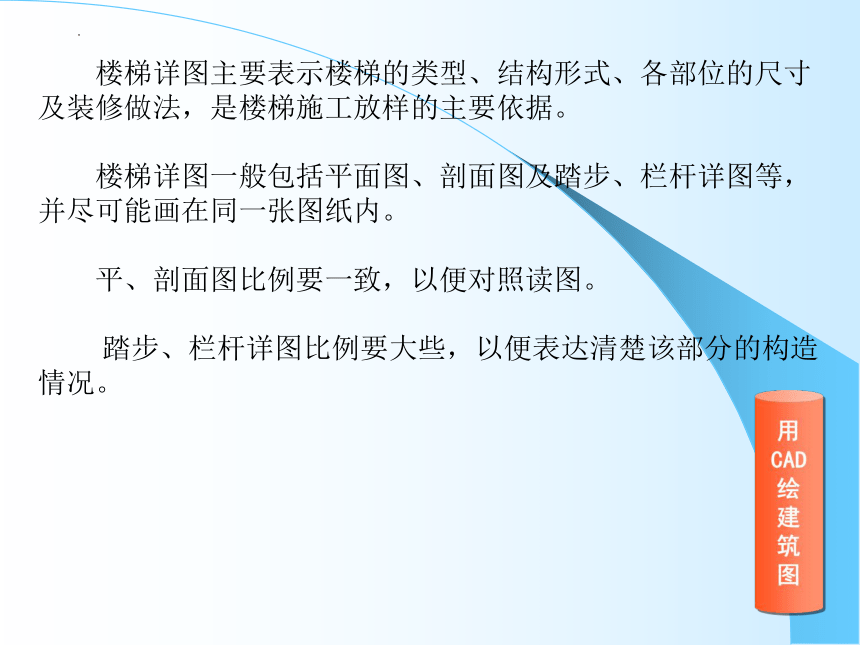

楼梯详图主要表示楼梯的类型、结构形式、各部位的尺寸及装修做法，是楼梯施工放样的主要依据。
楼梯详图一般包括平面图、剖面图及踏步、栏杆详图等，并尽可能画在同一张图纸内。
平、剖面图比例要一致，以便对照读图。
踏步、栏杆详图比例要大些，以便表达清楚该部分的构造情况。
一、绘制楼梯平面详图：
1）调出已绘制好的实验楼底层、二层和顶层平面图，复制在旁边，在“辅助线”图层，用“矩形REC”命令画矩形，框出要截取的楼梯平面详图的部分，如图。
2）将截取框复制到二层和顶层平面图的相同位置上，如图。

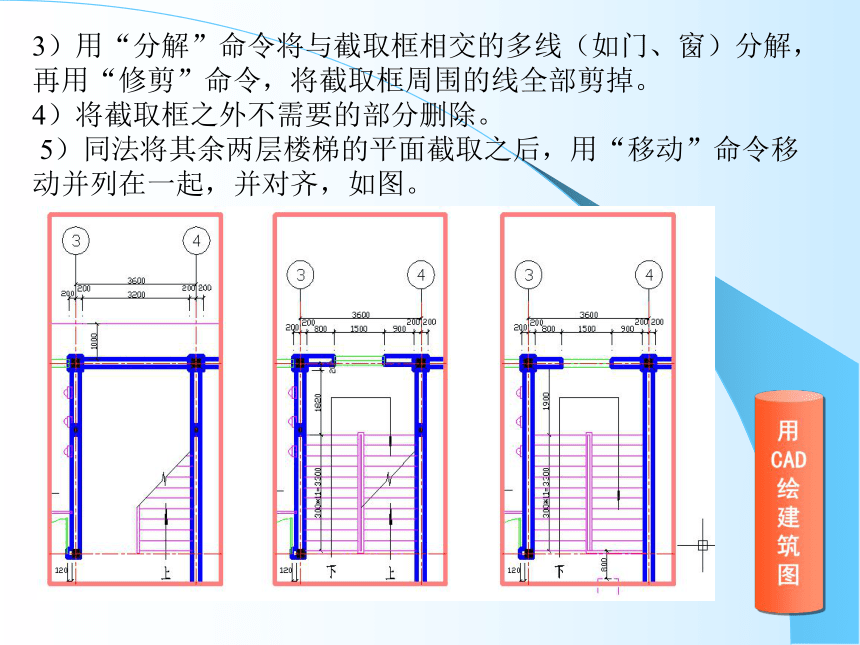

3）用“分解”命令将与截取框相交的多线（如门、窗）分解，再用“修剪”命令，将截取框周围的线全部剪掉。
4）将截取框之外不需要的部分删除。
5）同法将其余两层楼梯的平面截取之后，用“移动”命令移动并列在一起，并对齐，如图。

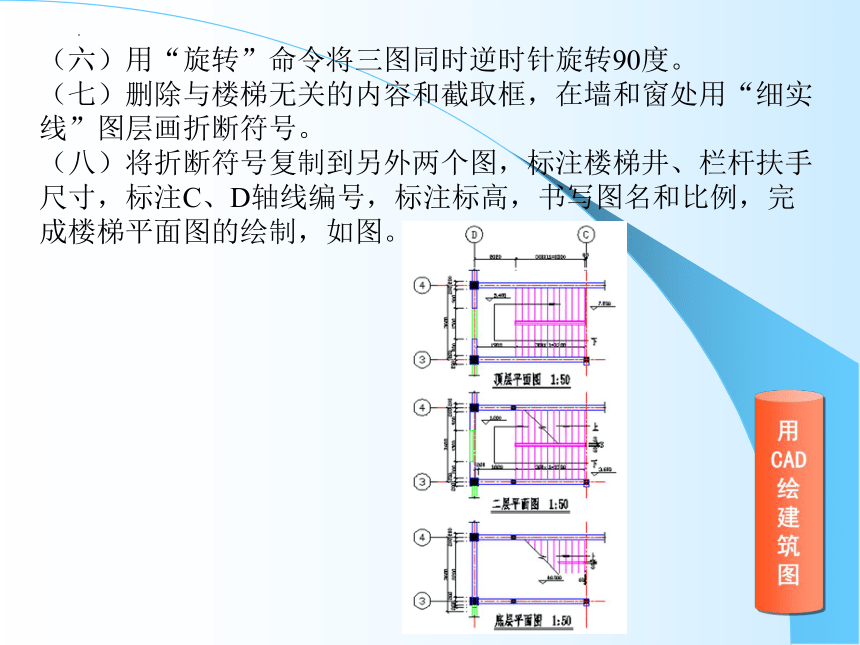

（六）用“旋转”命令将三图同时逆时针旋转90度。
（七）删除与楼梯无关的内容和截取框，在墙和窗处用“细实线”图层画折断符号。
（八）将折断符号复制到另外两个图，标注楼梯井、栏杆扶手尺寸，标注C、D轴线编号，标注标高，书写图名和比例，完成楼梯平面图的绘制，如图。
二、绘制楼梯剖面详图
（一）调出已绘制好的实验楼剖面图，复制在旁边，在“辅助线”图层，用“矩形REC”命令画矩形，框出要截取的楼梯剖面详图的部分，如图。
（二）用“修剪”和“删除”命令删除截取框外的部分，留下左侧的标注、标高和图名，如图。
（三）删除截取框，用“细实线”图层画折断线，用“移动”命令将左侧标注移至折断线旁，如图。
（四）删除左侧最里面一道尺寸，重新标注休息平台尺寸。
（五）调出“特性”对话框，选中一个梯段的竖向尺寸。
（六）在“文字替代”一栏输入“150×12=1800”,如图。
（八）将替换后的标注复制到其余梯段，休息平台处添加标高，书写图名比例，填充图例，楼梯剖面详图绘制完成，如图。
三、绘制楼梯栏杆、扶手大样图
（一）在“粗实线”图层，按照踏步尺寸用“直线”命令绘制出一部分梯段，如图。
（二）在“细实线”图层，绘制踏步抹灰层，并绘制栏杆的第一根立杆，如图。
（三）用“偏移”命令绘制栏杆扶手和横杆。
（四）用“复制”命令绘制栏杆的其余立杆，用“修剪”命令修剪。
（五）标注细部尺寸，填充图例，书写图名比例，绘制完成楼梯栏杆、扶手大样图，如图。
任务二 绘制某实验楼的外墙身详图
项目五 运用CAD绘制楼梯、墙身详图
建筑CAD
一、调出已绘制好的剖面图，复制到旁边，将复制剖面图右侧高度尺寸和标高右移至旁边，如图。
二、在“粗实线”图层，用“直线”和“偏移”命令绘制剖切到的外墙，如图。
三、用“粗实线”图层，绘制粱、地面、楼板、屋顶结构层，如图。
四、用“细实线”图层，绘制窗户、女儿墙，如图。
五、将窗户、墙相同的部分截断、省略，压缩成三个墙身节点大样图对齐的样式。
六、用“细实线”图层，绘制墙内外抹灰层，及地面、楼面抹灰层、室外散水。
七、用“细实线”图层绘制图例。
八、标注尺寸、标高、轴线编号，如图。
九、书写各部分构造做法和图名，绘制完成，如图。
