项目一 AotuCAD基础

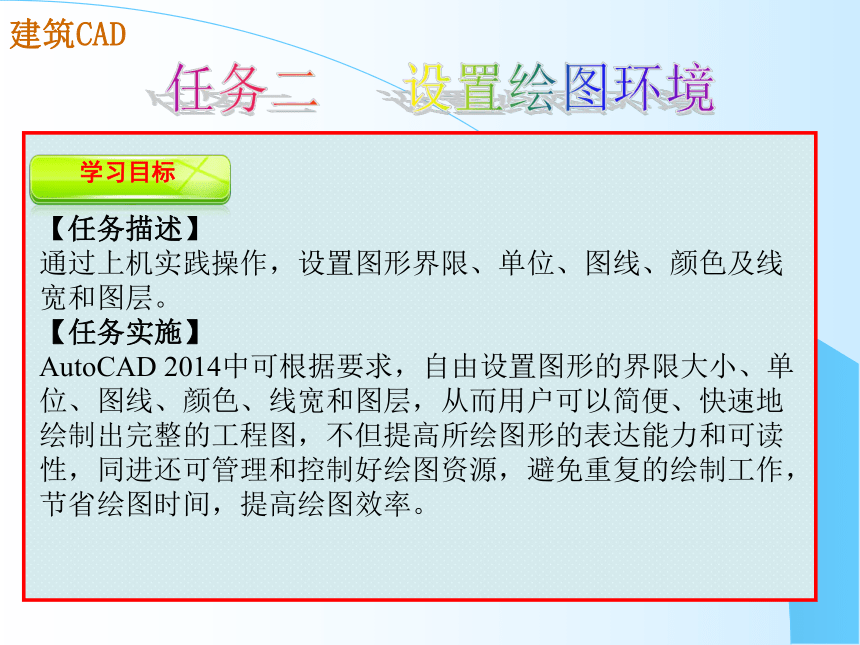

学习目标
【任务描述】
通过上机实践操作，设置图形界限、单位、图线、颜色及线宽和图层。
【任务实施】
AutoCAD 2014中可根据要求，自由设置图形的界限大小、单位、图线、颜色、线宽和图层，从而用户可以简便、快速地绘制出完整的工程图，不但提高所绘图形的表达能力和可读性，同进还可管理和控制好绘图资源，避免重复的绘制工作，节省绘图时间，提高绘图效率。

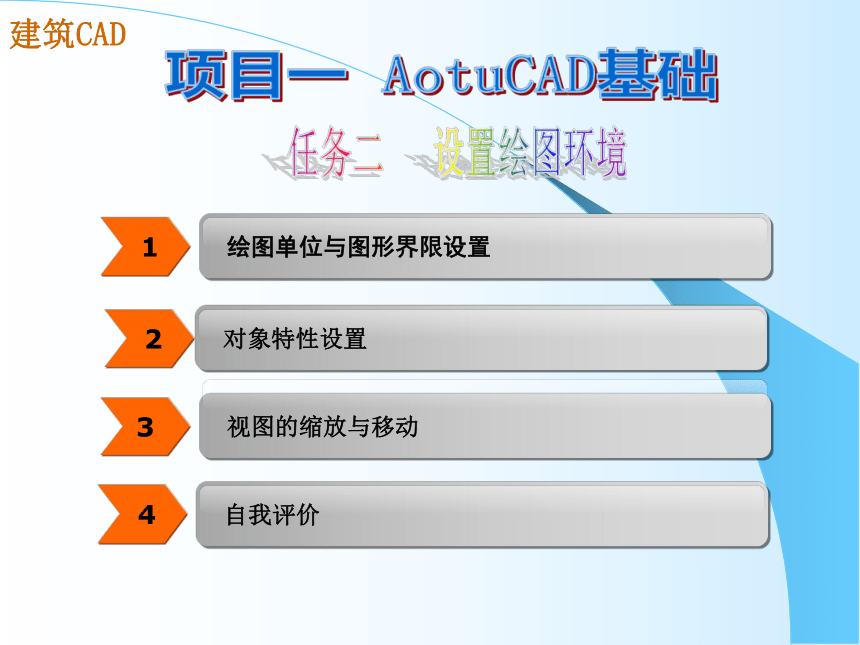

任务二 设置绘图环境
建筑CAD
任务二 设置绘图环境
1
绘图单位与图形界限设置
2
对象特性设置
3
视图的缩放与移动
4
自我评价
建筑CAD
项目一 AotuCAD基础
利用AutoCAD绘制工程图时，一般要根据所画图形的实际情况来确定长度、角度的类型与精度，设置图形界限。
（一）绘图单位与精度设置
1.功能
确定长度、角度的类型与精度。
2.命令
（1）菜单栏：【格式】 【单位（U）】
（2）命令行：Units
3.命令说明
执行命令后，弹出“图形单位”对话框，如图所示，对于大多数用户来说，长度类型选择默认的小数形式（即十进制单位），其精度根据需要确定，一般小数点后取3位；在角度选项组选择“十进制度数”类型，小数点后取2位；单击【方向…】按钮，弹出“方向控制”对话框，如图1-８所示。一般默认图中所示的缺省状态，默认设置为0度，即X轴正方向为正东，逆时针为正。

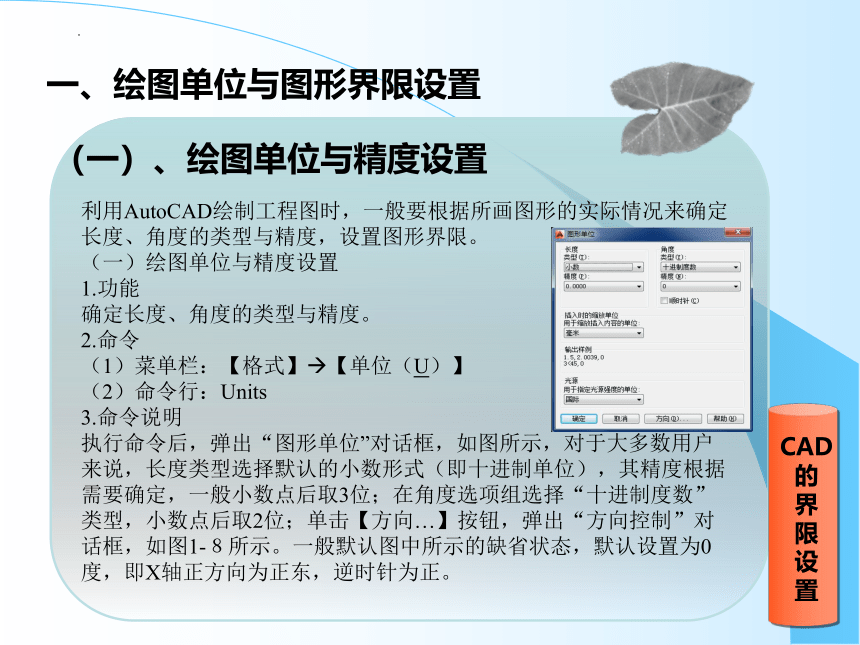

一、绘图单位与图形界限设置
（一）、绘图单位与精度设置
CAD的
界
限
设
置
1、功能
确定绘图界限，相当于选择图幅。
2、命令
（1）菜单栏：【格式】 【图形界限】
（2）命令行：Limits
3、命令说明
以选择60m×50m的绘图界限为例说明如下：
输入并执行命令
指定左下角点或[打开（ON）/关闭（OFF）]<0.0000，0.0000>： （接受缺省值）
指定右上角点或[打开（ON）/关闭（OFF）]：60000，50000（输入右上角坐标）
AutoCAD默认的图形界限为420×297，即A3幅面。
在“指定左下角点或[打开（ON）/关闭（OFF）]<0，0>：”信息提示行中，“打开（ON）/关闭（OFF）”是指将绘图界限检查功能打开与关闭，当输入ON时，AutoCAD把用户的绘图范围限制在图形界限内，用户在此图形界限外画图时，系统会在命令行给出“**超出图形界限”提示，用户将不能在图形界限外画图。
CAD的
界
限
设
置

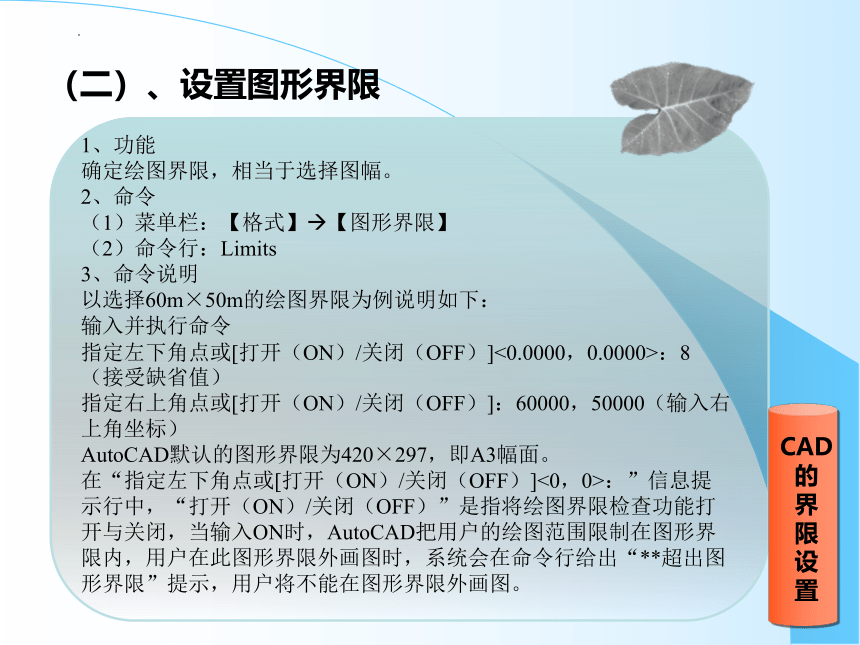

（二）、设置图形界限

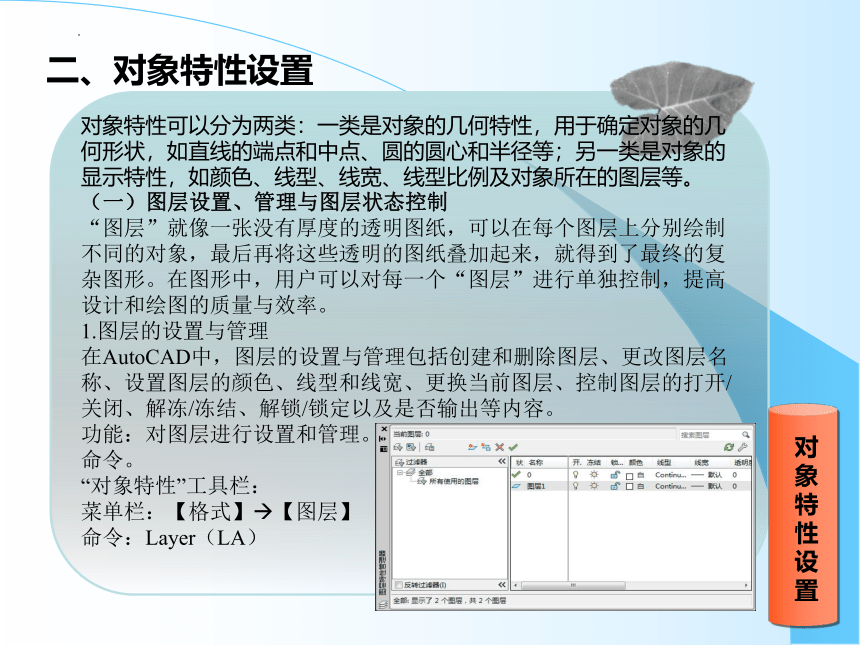

对象特性可以分为两类：一类是对象的几何特性，用于确定对象的几何形状，如直线的端点和中点、圆的圆心和半径等；另一类是对象的显示特性，如颜色、线型、线宽、线型比例及对象所在的图层等。
（一）图层设置、管理与图层状态控制
“图层”就像一张没有厚度的透明图纸，可以在每个图层上分别绘制不同的对象，最后再将这些透明的图纸叠加起来，就得到了最终的复杂图形。在图形中，用户可以对每一个“图层”进行单独控制，提高设计和绘图的质量与效率。
1.图层的设置与管理
在AutoCAD中，图层的设置与管理包括创建和删除图层、更改图层名称、设置图层的颜色、线型和线宽、更换当前图层、控制图层的打开/关闭、解冻/冻结、解锁/锁定以及是否输出等内容。
功能：对图层进行设置和管理。
命令。
“对象特性”工具栏：
菜单栏：【格式】 【图层】
命令：Layer（LA）
二、对象特性设置
对
象
特
性
设
置
二、对象特性设置
对
象
特
性
设
置

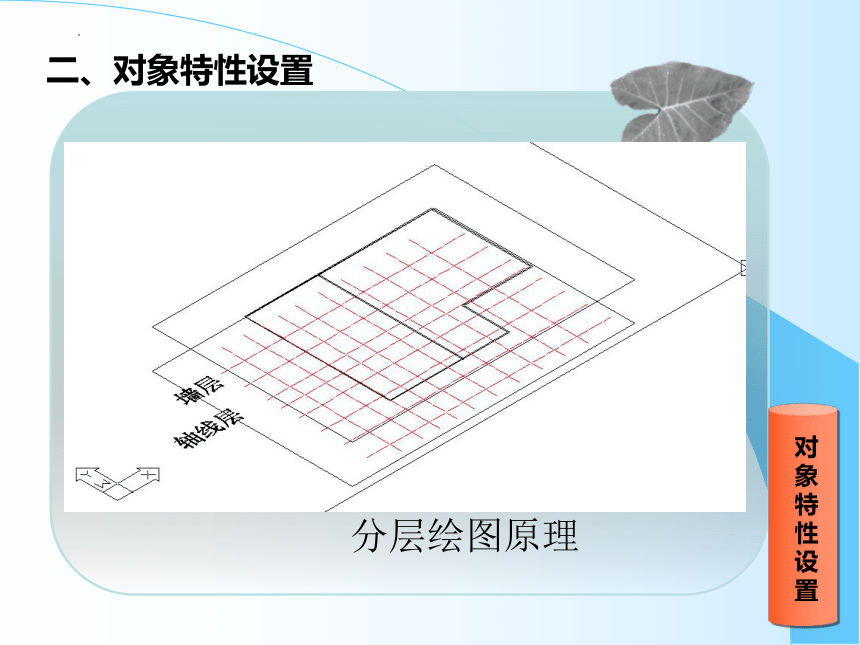

分层绘图原理
1、什么叫图层
一个图层就像一张透明图纸，可以在上面分别绘制不同实体，最后再将这些透明纸叠加起来，从而得到最终的复杂图形
2、图层属性
每个图层都可以设置图层的颜色、线形、线宽。
3、什么是0层？
0层是AutoCAD自动建立的图层，只要打开图形就有0层
4、什么是当前图层？
当前正在使用的图层。新建的图形自动放入当前层。AutoCAD中可以有无限多个图层，图层根据需要建立，每个图层可设置名称、线型、颜色、线宽、打印样式等。
二、对象特性
对
象
特
性
（一）图层设置、管理与图层状态控制
二、对象特性设置
对
象
特
性
设
置
（二）设置线型
1.功能
对线型进行设置和管理，以满足制图标准的要求。
2.命令
（1）“特性”工具栏：“线型特性窗口” “其他…”
（2）菜单栏：【格式】 【线型】
（3）命令行：LINETYPE
二、对象特性设置
对
象
特
性
设
置
（三）设置线型比例
1.功能
对线型进行设置和管理，以满足制图标准的要求。
2.命令
（1）菜单栏：【格式】 【线型】
（2）命令行：LtScale（全局线型比例）、CeltScale（当前线型比例）
3.命令说明
运行菜单栏中的【格式】 【线型】后，会弹出对话框，如图1-13所示，单击【显示细节】按钮，可在“全局比例因子”和“当前对象缩放比例因子”文本框中设置相应线型比例即可。
线型比例用于控制非连续线型单位距离上重复短线、间隔等元素的数目，其值越小，短线、间隔等元素的尺寸就越小，单位距离上短线、间隔等元素的数目就越多； 反之，则短线、间隔等元素的尺寸就越大，单位距离上短线、间隔等元素的数目就越少。
二、对象特性设置
对
象
特
性
设
置
（四）设置线宽
1、功能
设定图线的线宽，以满足制图标准的要求。
2、命令
（1）菜单栏：【格式】 【线宽】
（2）命令行：Lweight或Lineweight
3、命令说明
当线宽设置为“0mm”时，其线宽在屏幕上显示为一个像素宽，打印输出时，系统以所用绘图设备的最细线宽输出。利用状态行上的【线宽】按钮也可方便地控制线宽显示与否。按下【线宽】按钮则在屏幕上显示其线宽，再按【线宽】按钮则在屏幕上不显示其线宽，如图所示。
二、对象特性设置
对
象
特
性
设
置
（五）设置颜色
1、命令
（1）菜单栏：【格式】 【颜色】
（2）命令行：Color
2、命令说明
启动该命令后，即弹出如图1-8所示的“选择颜色”对话框。该对话框包括三个调色板，大的调色板显示编号10－249号的颜色。第二个调色板显示编号1－9号的颜色。用户可以从中单击选择需要的一种颜色作为当前颜色，如图所示。
对
象
特
性
设
置
二、对象特性设置
在AutoCAD中，图形在屏幕上的显示可以根据需要进行放大或缩小。图形显示窗口的大小是由计算机显示屏决定的，它具有固定的物理边界。为了绘制复杂的图形，用户需要经常在屏幕上移动图形以观察图形的不同部分，或对局部放大以便仔细观察。在AutoCAD中提供了一组实用的“Zoom”命令，用于改变图形在屏幕上显示的大小、位置和区域。
（一）视图缩放
缩放命令的功能如同相机变焦镜头，它能放大或缩小在当前视窗中观察对象的视觉尺寸，而其实实际尺寸保持不变。放大一个对象的视觉尺寸，能将图形中某一个较小、复杂的区域放大为整个窗口范围，便于对局部进行更仔细的观察和绘制；而缩小其视觉尺寸，能将较大范围内的对象显示于视窗中，便于整体观察。
三、视图的缩放和移动
视
图
缩
放
移
动
在AutoCAD中，“Zoom”命令是几个缩放命令的组合，选择各缩放命令有以下几种方法：
命令：Zoom（简写Z）
菜单：【视图】 【缩放】
按钮：标准工具栏中的 ，各图所示。
（二）平移图形
平移命令可以沿任意方向移动图形，而图形的放大率保持不变，仅仅是图形的位置发生了改变。
命令：Pan（简写P）
菜单：菜单：【视图】 【平移】
（三）图形重生成
命令：RECEN（简写PE）
菜单：菜单：【视图】 【重生成】
在实时缩放和平移视图的过程中，常会碰到图形显示精度不足的情形，或是平移、实时缩放不能再继续的情况，此时可用Recen命令，重生成图形，解决上述问题。
三、视图的缩放和移动
视
图
缩
放
移
动
评
价
反
馈
四、评价反馈
序号 检测项目 评价任务及权重 自评 小组互评 教师评价
1 AutoCAD 2014绘图环境设置 AutoCAD 2014绘图环境设置（单位设置、图形界限设置）(15分)
2 AutoCAD 2014对象特性设置 图层的概念、图层新建和图层的功能设置(40分)
3 线型设置 线型、比例、线宽、颜色的设置(20分)
4 视图控制 AutoCAD中视图的操作控制(15分)
5 工作纪律和 态度 团队协作能力差、不爱护仪器设备和环境，酌情扣5～10分（10分）
任务总评 优□ 良□ 中□ 合格□ 不合格□
