项目一 AotuCAD基础

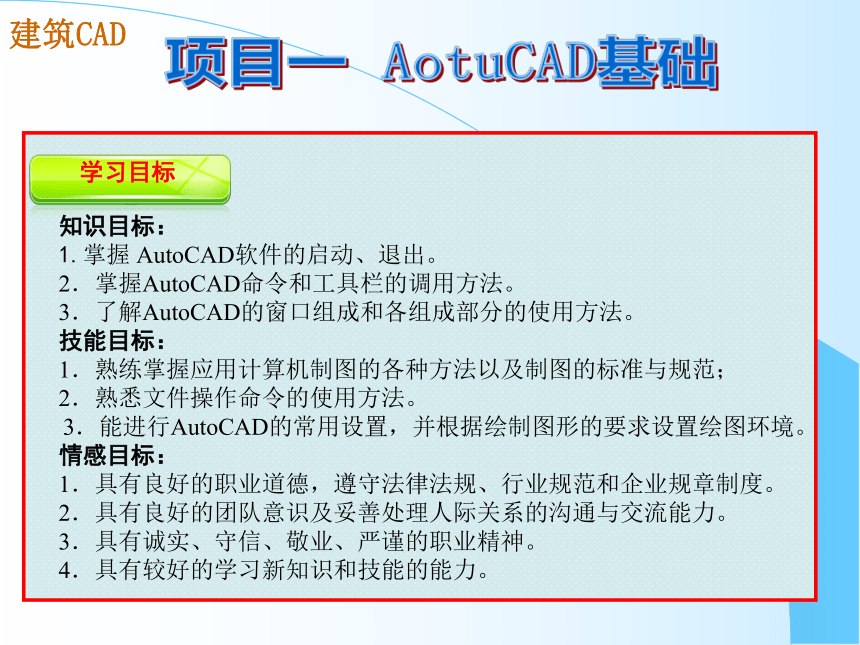

学习目标
知识目标：
1.掌握 AutoCAD软件的启动、退出。
2．掌握AutoCAD命令和工具栏的调用方法。
3．了解AutoCAD的窗口组成和各组成部分的使用方法。
技能目标：
1．熟练掌握应用计算机制图的各种方法以及制图的标准与规范；
2．熟悉文件操作命令的使用方法。
3．能进行AutoCAD的常用设置，并根据绘制图形的要求设置绘图环境。
情感目标：
1．具有良好的职业道德，遵守法律法规、行业规范和企业规章制度。
2．具有良好的团队意识及妥善处理人际关系的沟通与交流能力。
3．具有诚实、守信、敬业、严谨的职业精神。
4．具有较好的学习新知识和技能的能力。
项目一 AotuCAD基础
建筑CAD

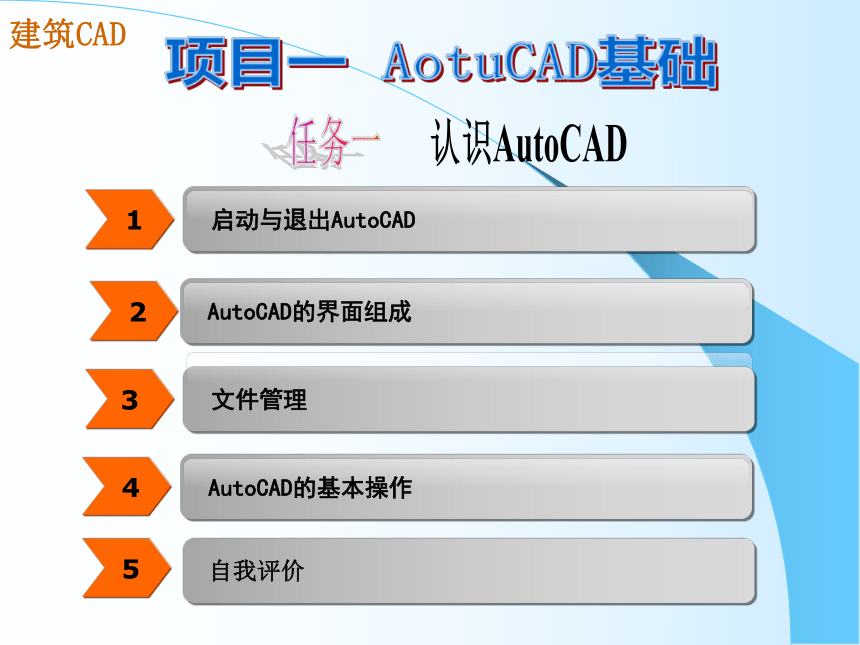

任务一 认识AutoCAD
1
启动与退出AutoCAD
2
AutoCAD的界面组成
3
文件管理
4
AutoCAD的基本操作
建筑CAD
5
自我评价
项目一 AotuCAD基础

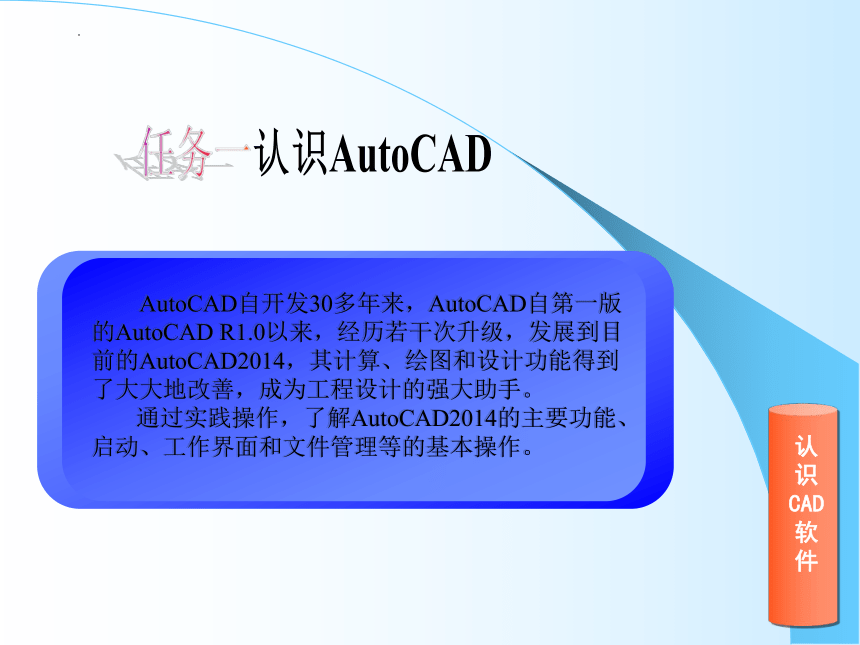

AutoCAD自开发30多年来，AutoCAD自第一版的AutoCAD R1.0以来，经历若干次升级，发展到目前的AutoCAD2014，其计算、绘图和设计功能得到了大大地改善，成为工程设计的强大助手。
通过实践操作，了解AutoCAD2014的主要功能、启动、工作界面和文件管理等的基本操作。
任务一认识AutoCAD
认
识
CAD
软
件
（一）. AutoCAD的启动
1、用鼠标双击桌面上AutoCAD图标
2、开始→所有程序→ Autodesk → AutoCAD20014
如图右图所示
任务一认识AutoCAD
一、 启动与退出AutoCAD
认
识
CAD
软
件
（二）. AutoCAD的退出
1、单击AutoCAD界面右上角的“退出”按钮 。
2、单击“文件”菜单 “退出”按钮。
3、单击标题栏中的AutoCAD图标，弹出快捷菜单，单击“关闭”退出。

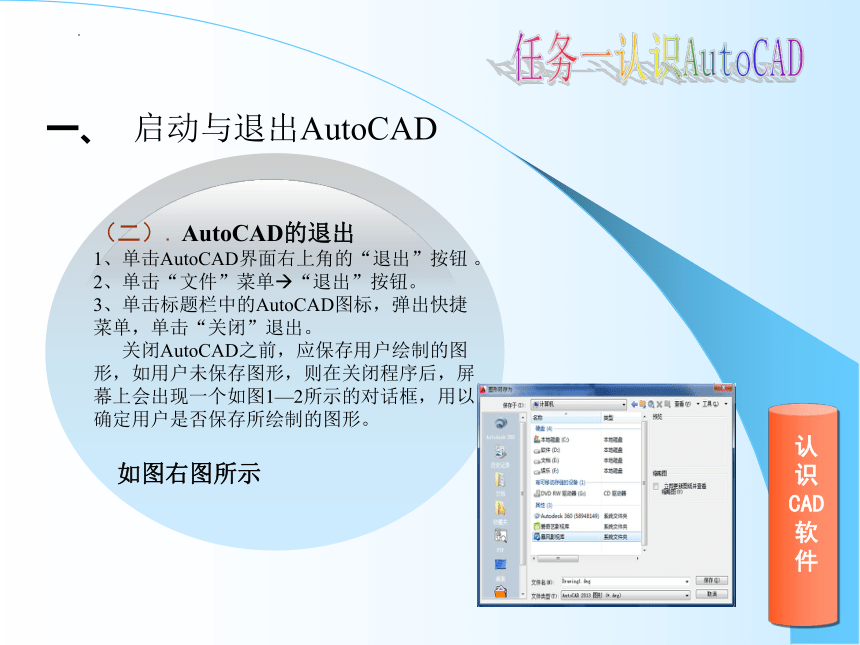

关闭AutoCAD之前，应保存用户绘制的图形，如用户未保存图形，则在关闭程序后，屏幕上会出现一个如图1—2所示的对话框，用以确定用户是否保存所绘制的图形。
如图右图所示
任务一认识AutoCAD
一、 启动与退出AutoCAD
认
识
CAD
软
件

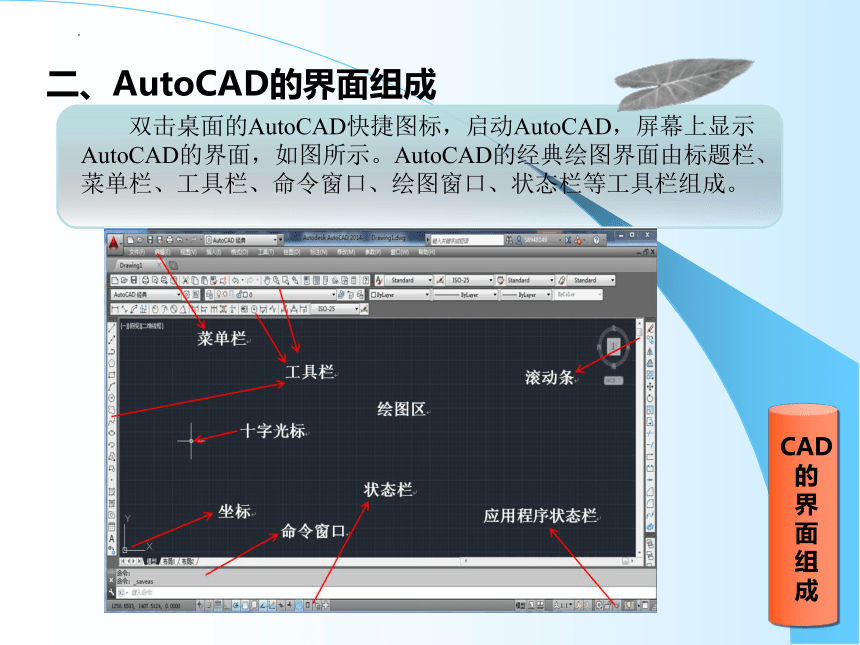

双击桌面的AutoCAD快捷图标，启动AutoCAD，屏幕上显示AutoCAD的界面，如图所示。AutoCAD的经典绘图界面由标题栏、菜单栏、工具栏、命令窗口、绘图窗口、状态栏等工具栏组成。
二、AutoCAD的界面组成
CAD的
界
面
组
成
(一)、标题栏
标题栏位于AutoCAD绘图界面的最上方，由软件名称和当前文件名称组成，单击软件名称前面的图标，在图标下方出现菜单，该菜单可以控制AutoCAD绘图界面的大小，也可选择退出AutoCAD。
(二)菜单栏
菜单栏位于标题栏下面，由12个菜单组成，每个菜单下都有相应的下拉菜单。使用时，单击菜单名称，打开下拉菜单，选择用户执行的命令，再单击。
(三)工具栏
工具栏又称工具行，它是一组图标型工具的集合，工具栏中的工具为用户提供了另一种调用命令的快捷执行方式，建议优先采用此方式调用命令。
工具栏固定、浮动工具栏、打开和关闭工具栏、绘图窗口、命令窗口和状态行的认识。
二、AutoCAD的界面组成
CAD的
界
面
组
成
（一 ）新建图形文件
1.功能
【新建】命令用于建立一个新的图形文件，以便开始一个新的绘图作业。
2.命令
标准工具栏：
菜单栏：【文件】 【新建】。
命令行：New。
（二）打开图形文件
1.功能
【打开】命令用于打开一个已存在的图形文件，以便查看或编辑处理。
2.命令
（1）标准工具栏： 。
（2）菜单栏：【文件】 【打开】。
（3）命令行：Open。
三、文件管理
CAD的
文
件
管
理
（三 ）存储图形文件
1.功能
【保存】用来将图形文件保存到磁盘中，防止数据丢失。
2.命令
（1）标准工具栏： 。
（2）菜单栏：【文件】 【保存】。
（3）命令行：Save。
三、文件管理
CAD的
文
件
管
理
四、 AutoCAD的基本操作
CAD的
基
本
操
作
目标捕捉是一个十分有用的工具，其作用是将十字线光标强制性地准确定位在已存在的实体特定点或特定位置上。
（1）目标捕捉方式
共有13种目标捕捉方式，其中常用的有7种下面分别介绍这13种捕捉方式。
7种常用的目标捕捉方式
四、 AutoCAD的基本操作
CAD的
基
本
操
作
端点 END
交点 INT
中点 MID
圆心点 CEN：捕捉一个圆、弧或圆环的圆心
节点 NOD
象限点 QUA：捕捉圆、弧或圆环在整个圆周上的四分点。
插入点 INS：捕捉一个文本或图块的插入点
垂足点 PER
切点 TAN：在圆或圆弧上捕捉一点
最近点 NEA：捕捉直线、弧或其他实体最近的点
延伸交点 EXT：捕捉两个实体延伸交点
平行点 PAR：捕捉一点，使已知点与该点直线平行延伸线
用来捕捉一已知直线延长线上的点，即在该延长线选择合适的点。
（一 ）命令输入方式
AutoCAD绘图需要输入必要的命令和参数。常用的命令输入方式包括菜单输入法、工具栏按钮输入法和在命令窗口直接输入命令法三种。
（二）命令的重复、中断、撤销与重做
1、重复调用命令
按回车键或空格键
在绘图区右击鼠标，在右键菜单中选择“重复XX命令”。
2、命令的中断
在命令执行过程中，要中断当前命令的运行，可按 “ESC”键。
3、命令的撤销
命令：Undo
菜单：编辑（E） 放弃（U）
按钮：标准工具栏中的
快捷键：Ctrl+Z
4、命令的重做
命令：Redo
菜单：编辑（E） 重做（R）
四、 AutoCAD的基本操作
CAD的
基
本
操
作
（三）坐标系统及点坐标的输入
1.坐标系统
坐标系统的作用是在绘图时确定图形对象的位置和方向。AutoCAD有一个固定的世界坐标系（WCS）和一个活动的用户坐标系（UCS）。在默认情况下，绘图区左下角有一个用户坐标系（UCS）图标。要取消坐标系图标的显示，可以用以下两种方法关闭该图标：
在命令行输入：UCSICON，回车，再输入：OFF，回车。
选择下拉菜单 【视图（V）】 【显示（L）】 【UCS图标（U）】 【开（O）】。
四、 AutoCAD的基本操作
CAD的
基
本
操
作
2.点坐标
点坐标的常用表示方法有以下几种：
（1）绝对直角坐标：绝对直角坐标是相对于世界坐标系原点的直角坐标。表示为“x，y”，x坐标和y坐标之间用半角英文状态的逗号（,）隔开。
（2）绝对极坐标：绝对极坐标是相对于世界坐标系原点的极坐标。通过输入点到当前坐标系原点的长度及该点与原点连线和X轴之间的夹角来指定点的位置，距离与角度之间用“<”符号分隔。表示为“距离<角度”。
（3）相对直角坐标：相对直角坐标是相对于上一个输入点的直角坐标。是指用输入点和上一个输入点之间的水平距离和垂直距离来表示这个输入点相对于上一个输入点的直角坐标。表示为“@x，y”。
（4）相对极坐标：相对极坐标是相对于上一个输入点的极坐标。是指用输入点和上一个输入点之间的距离和两点之间连线与水平方向的夹角来表示这个输入点相对于上一个输入点的极坐标，表示为“@距离<角度”。
四、 AutoCAD的基本操作
CAD的
基
本
操
作
评
价
反
馈
五、评价反馈
序号 检测项目 评价任务及权重 自评 小组互评 教师评价
1 AutoCAD2014文件基本操作 AutoCAD文件操作及软件认识(15分)
2 AutoCAD2014界面认识 界面认识和工具栏功能认识(30分)
3 坐标认识和应用 坐标系认识和坐标应用(40分)
4 工作纪律和 态度 团队协作能力差、不爱护仪器设备和环境，酌情扣10～15分（15分）
任务总评 优□ 良□ 中□ 合格□ 不合格□
