(共20张PPT)

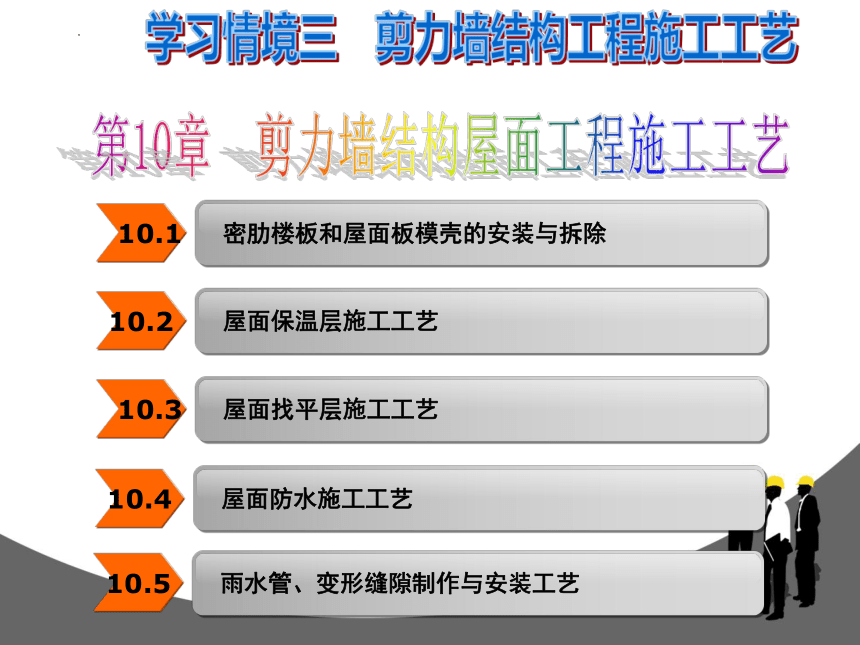

第10章　剪力墙结构屋面工程施工工艺
10.1
密肋楼板和屋面板模壳的安装与拆除
10.2
屋面保温层施工工艺
学习情境三　剪力墙结构工程施工工艺
10.3
屋面找平层施工工艺
10.4
屋面防水施工工艺
10.5
雨水管、变形缝隙制作与安装工艺

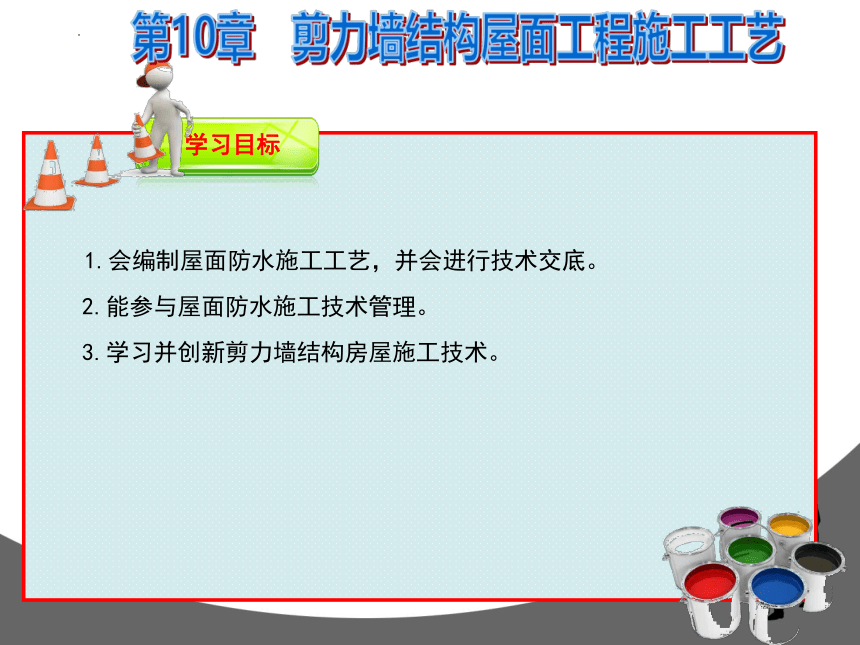

学习目标
1.会编制屋面防水施工工艺，并会进行技术交底。
? 2.能参与屋面防水施工技术管理。
? 3.学习并创新剪力墙结构房屋施工技术。
第10章　剪力墙结构屋面工程施工工艺
10.4　屋面防水施工工艺

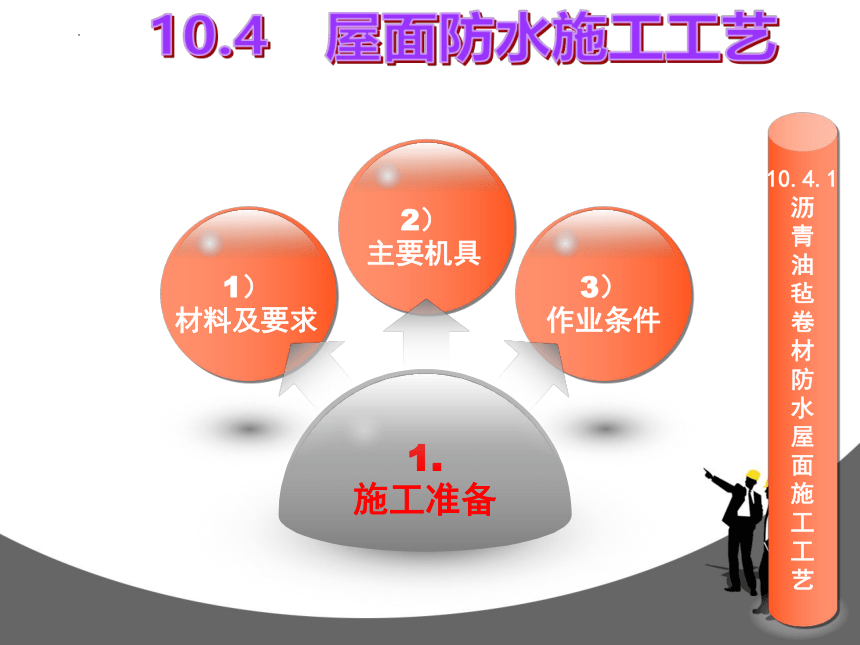

1.
施工准备
2）
主要机具
1）
材料及要求
3）
作业条件
10.4.1
沥
青
油
毡
卷
材
防
水
屋
面
施
工
工
艺
10.4　屋面防水施工工艺
10.4.1
沥
青
油
毡
卷
材
防
水
屋
面
施
工
工
艺

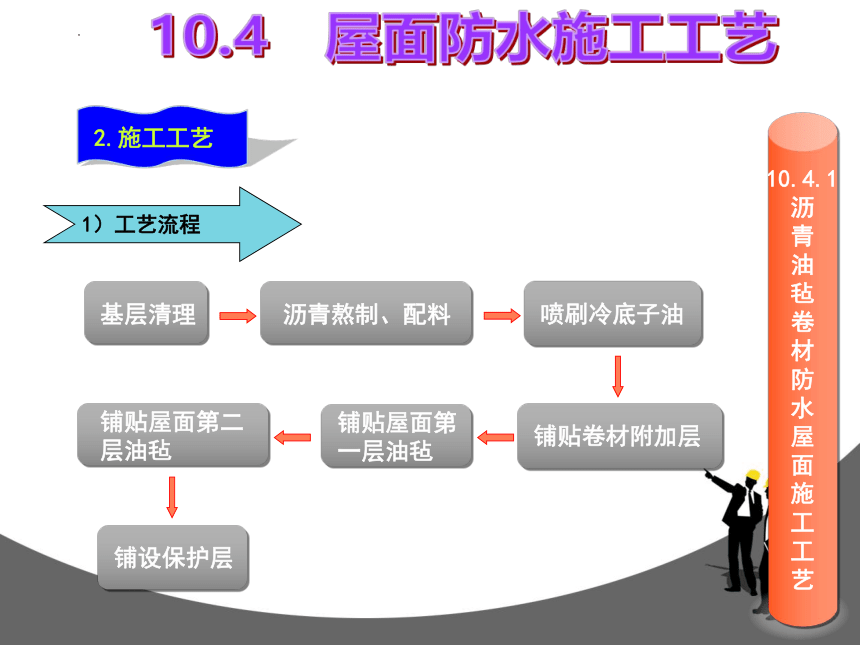

2.施工工艺
基层清理
沥青熬制、配料
喷刷冷底子油
1）工艺流程
铺贴屋面第一层油毡
铺贴卷材附加层
铺贴屋面第二层油毡
铺设保护层
10.4　屋面防水施工工艺
10.4.1
沥
青
油
毡
卷
材
防
水
屋
面
施
工
工
艺

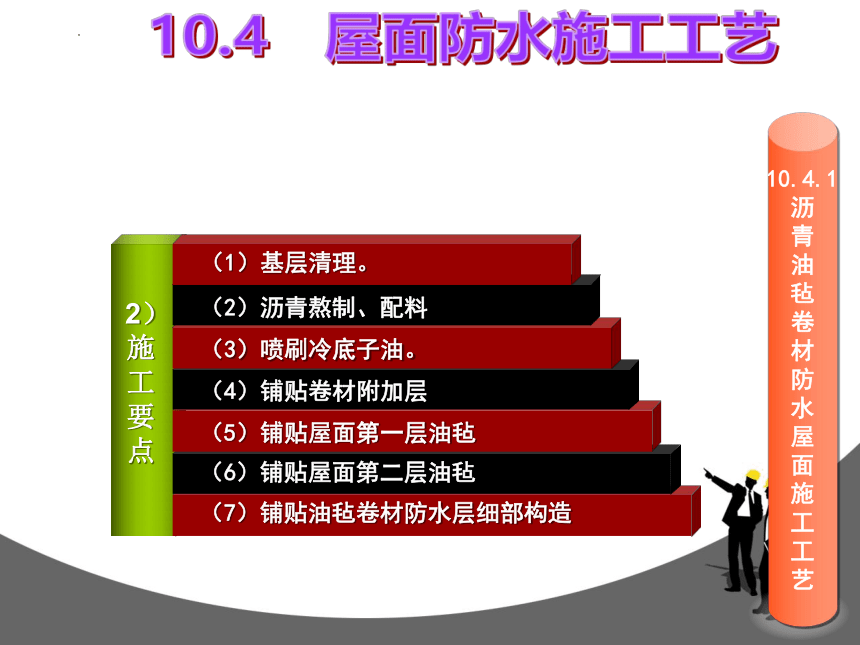

（1）基层清理。
（2）沥青熬制、配料
（4）铺贴卷材附加层
（3）喷刷冷底子油。
（5）铺贴屋面第一层油毡
（6）铺贴屋面第二层油毡
（7）铺贴油毡卷材防水层细部构造
2）
施
工
要
点
10.4　屋面防水施工工艺
10.4.1
沥
青
油
毡
卷
材
防
水
屋
面
施
工
工
艺

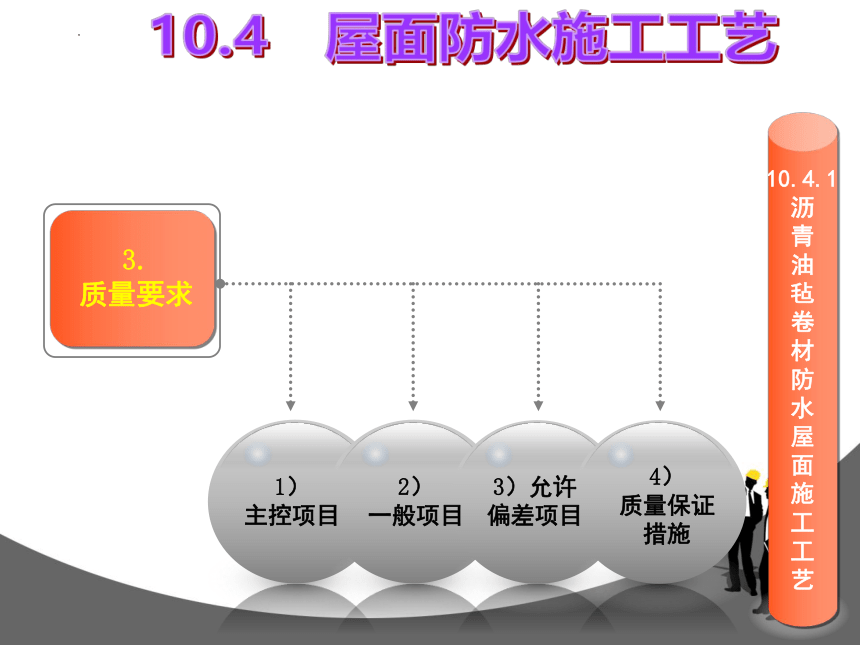

3.
质量要求
1）
主控项目
2）
一般项目
3）允许偏差项目
4）
质量保证措施
10.4　屋面防水施工工艺
10.4.1
沥
青
油
毡
卷
材
防
水
屋
面
施
工
工
艺

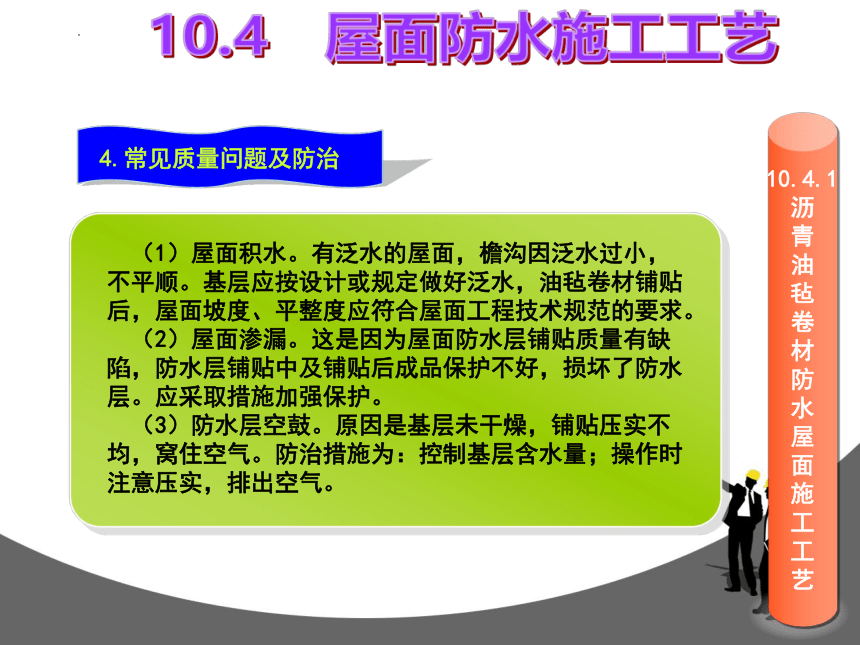

4.常见质量问题及防治
（1）屋面积水。有泛水的屋面，檐沟因泛水过小，不平顺。基层应按设计或规定做好泛水，油毡卷材铺贴后，屋面坡度、平整度应符合屋面工程技术规范的要求。
（2）屋面渗漏。这是因为屋面防水层铺贴质量有缺陷，防水层铺贴中及铺贴后成品保护不好，损坏了防水层。应采取措施加强保护。?
（3）防水层空鼓。原因是基层未干燥，铺贴压实不均，窝住空气。防治措施为：控制基层含水量；操作时注意压实，排出空气。
10.4　屋面防水施工工艺
10.4.1
沥
青
油
毡
卷
材
防
水
屋
面
施
工
工
艺

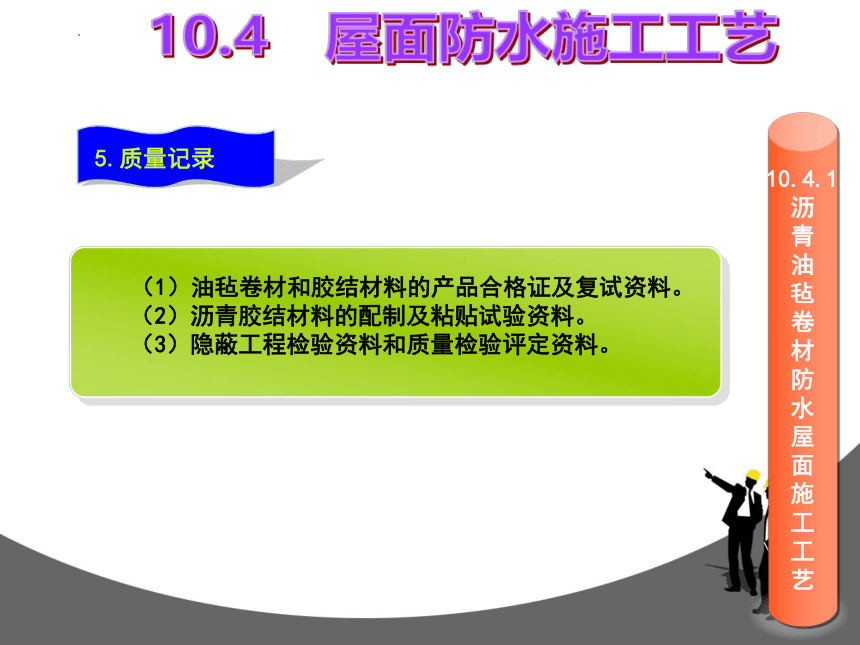

5.质量记录
（1）油毡卷材和胶结材料的产品合格证及复试资料。
（2）沥青胶结材料的配制及粘贴试验资料。?
（3）隐蔽工程检验资料和质量检验评定资料。
10.4　屋面防水施工工艺
10.4.2
高聚
物改
性沥
青卷
材屋
面防
水施
工工
艺

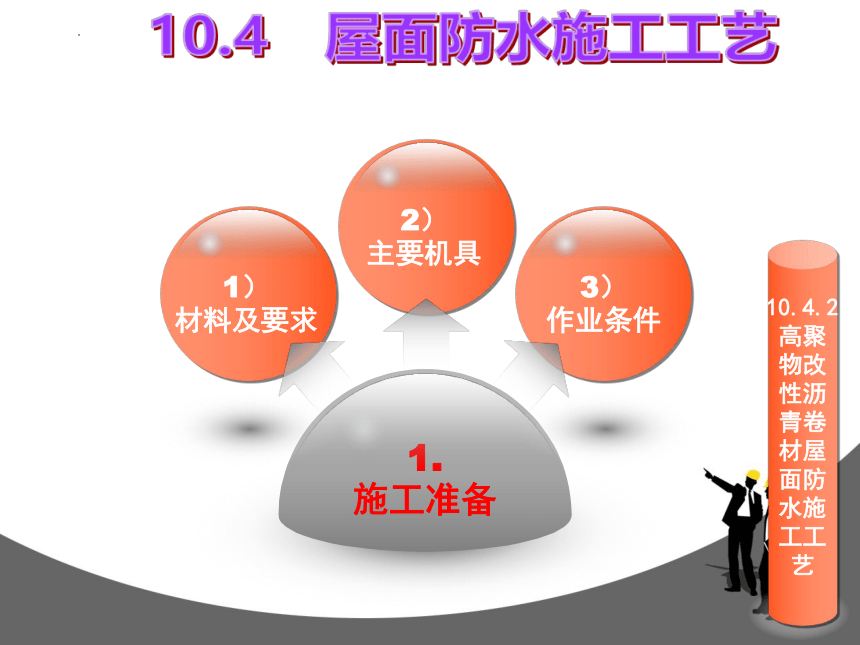

1.
施工准备
2）
主要机具
1）
材料及要求
3）
作业条件
10.4　屋面防水施工工艺
10.4.2
高聚
物改
性沥
青卷
材屋
面防
水施
工工
艺
2.施工工艺
清理基层
涂刷基层处理剂
铺贴卷材附加层
1）工艺流程
热熔封边
铺贴卷材
蓄水试验
保护层
10.4　屋面防水施工工艺
10.4.2
高聚
物改
性沥
青卷
材屋
面防
水施
工工
艺
1）工艺流程
STEP （6）
STEP （5）
铺贴卷材
STEP （4）
热熔封边
STEP （3）
保护层施工
STEP （2）
STEP （1）
清理基层
涂刷基层处理剂
铺贴卷材附加层
10.4　屋面防水施工工艺
10.4.2
高聚
物改
性沥
青卷
材屋
面防
水施
工工
艺
3.质量要求
1）
主控项目
2）
一般项目
3）
质量保证措施
10.4　屋面防水施工工艺
10.4.2
高聚
物改
性沥
青卷
材屋
面防
水施
工工
艺
4.常见质量问题及防治
（1）屋面不平整，有积水。原因是找平层不平顺。防治措施为：施工时应找好线，放好坡；找平层施工中应拉线检查，做到坡度符合要求，平整无积水。?
（2）空鼓。原因是铺贴卷材时基层不干燥，铺贴不认真。防治措施为：铺贴卷材时应掌握基层含水量，不符合要求的不能铺贴卷材；同时铺贴应平实，压边紧密，粘结牢固。?
（3）渗漏，多发生在细部位置。防治措施为：铺贴附加层时，卷材的剪配、粘贴操作均应使附加层紧贴到位，封严压实，不得有翘边等现象。
10.4　屋面防水施工工艺
10.4.2
高聚
物改
性沥
青卷
材屋
面防
水施
工工
艺
5.质量记录
（1）高聚物改性沥青卷材及胶结材料的产品合格证以及复试资料。?
（2）胶结材料的配制资料及粘结试验资料。
（3）隐蔽工程检查资料和质量检验评定资料。
10.5　雨水管、变形缝制作与安装工艺
1.
施工准备
2）
主要机具
1）
材料及要求
3）
作业条件
10.5　雨水管、变形缝制作与安装工艺
2.施工工艺
1）工艺流程
画线
裁剪下料
成型
刷防锈层
（1）制作
找线定位
安装
固定
刷油漆
（2）安装
10.5　雨水管、变形缝制作与安装工艺
2）施工要点
（1）
（2）
（3）
雨水斗制作
与安装
雨水管制作
与安装
变形缝钢盖板
制作与安装
10.5　雨水管、变形缝制作与安装工艺
1）
主控项目
2）
一般项目
3）
质量保证措施
3.质量要求
10.5　雨水管、变形缝制作与安装工艺
4.常见质量问题及防治
（1）雨水管安装不直。原因是安装卡箍时未认真找正。防治措施为：安装时应弹线，侧向应控制距墙的距离，目测顺直。?
（2）雨水斗高于找平层，这会造成屋面积水。防治措施为：应加强管理，操作应认真，保证防水层按要求的坡度做。?
（3）雨水管、变形缝固定不牢。这是由于在基层下放木塞，然后用圆钉或木螺钉固定造成的。防治措施为：固定点处严禁放木塞，雨水管卡箍采用水泥砂浆固定，其他采用射钉或螺栓。
10.5　雨水管、变形缝制作与安装工艺
5.质量记录
（1）加工品、购置品应经过验收，符合设计要求的应履行签字手续。?
（2）安装后经验收合格的资料。?
（3）质量验收的检验评定资料。
