(共17张PPT)

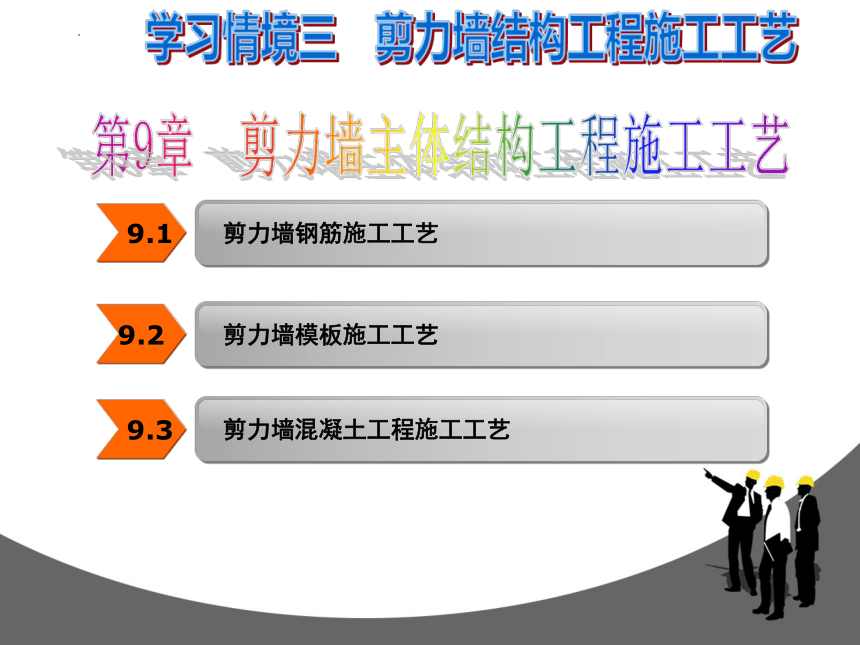

第9章　剪力墙主体结构工程施工工艺
9.1
剪力墙钢筋施工工艺
9.2
剪力墙模板施工工艺
学习情境三　剪力墙结构工程施工工艺
9.3
剪力墙混凝土工程施工工艺

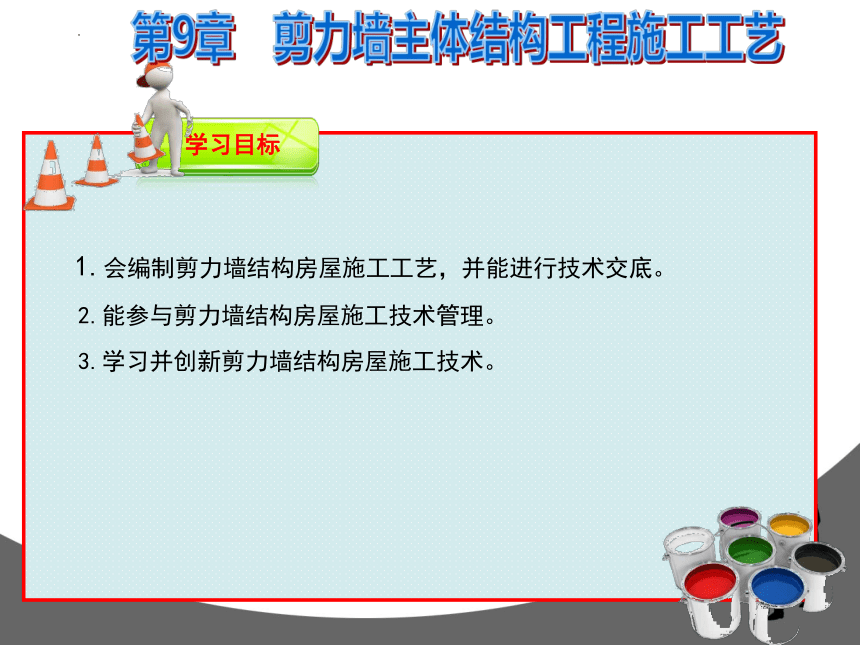

学习目标
1.会编制剪力墙结构房屋施工工艺，并能进行技术交底。
? 2.能参与剪力墙结构房屋施工技术管理。
? 3.学习并创新剪力墙结构房屋施工技术。
第9章　剪力墙主体结构工程施工工艺
9.2 剪力墙模板施工工艺

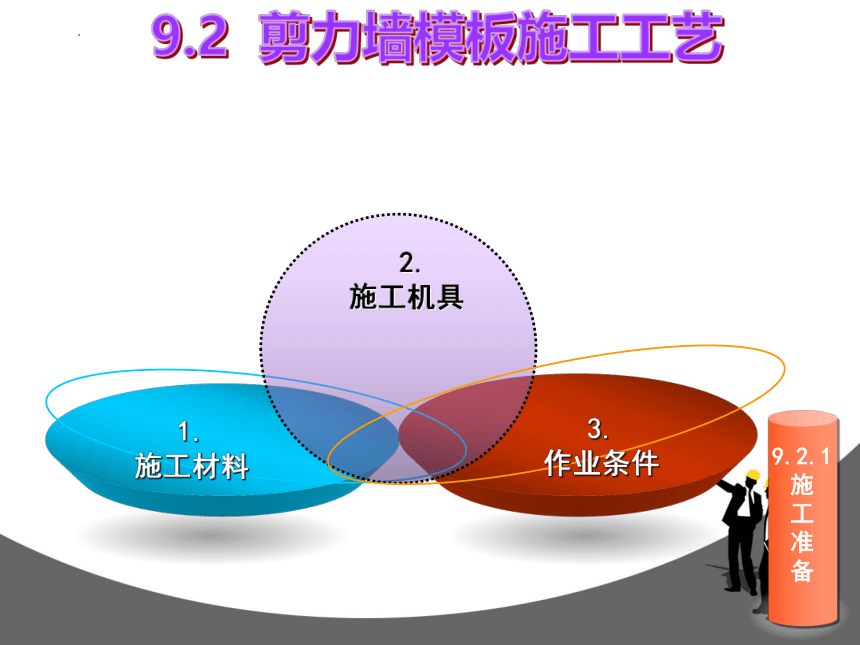

9.2.1
施
工
准
备
2.
施工机具
1.
施工材料
3.
作业条件
9.2 剪力墙模板施工工艺
9.2.2
施
工
工
艺

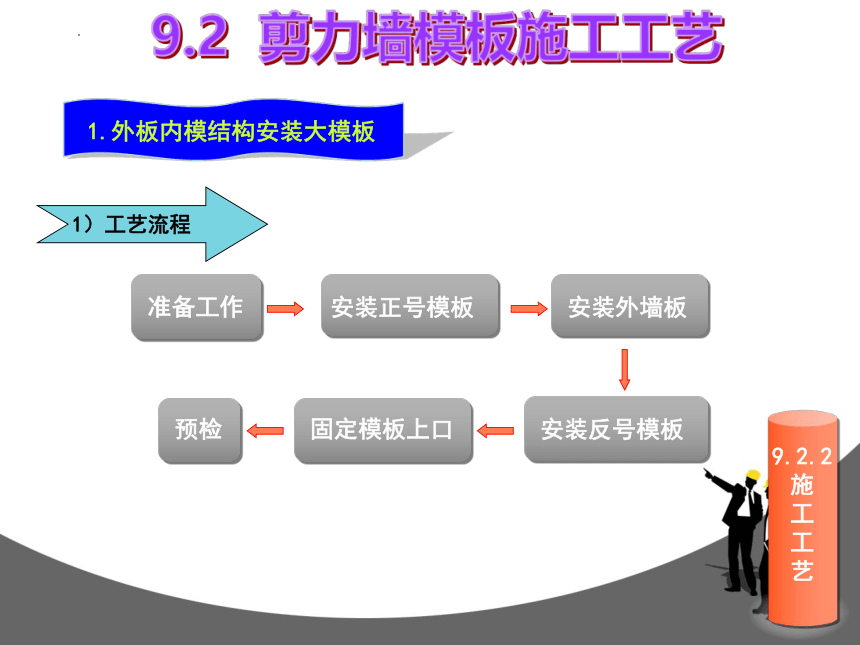

1.外板内模结构安装大模板
准备工作
安装正号模板
安装外墙板
安装反号模板
1）工艺流程
固定模板上口
预检
9.2 剪力墙模板施工工艺
9.2.2
施
工
工
艺

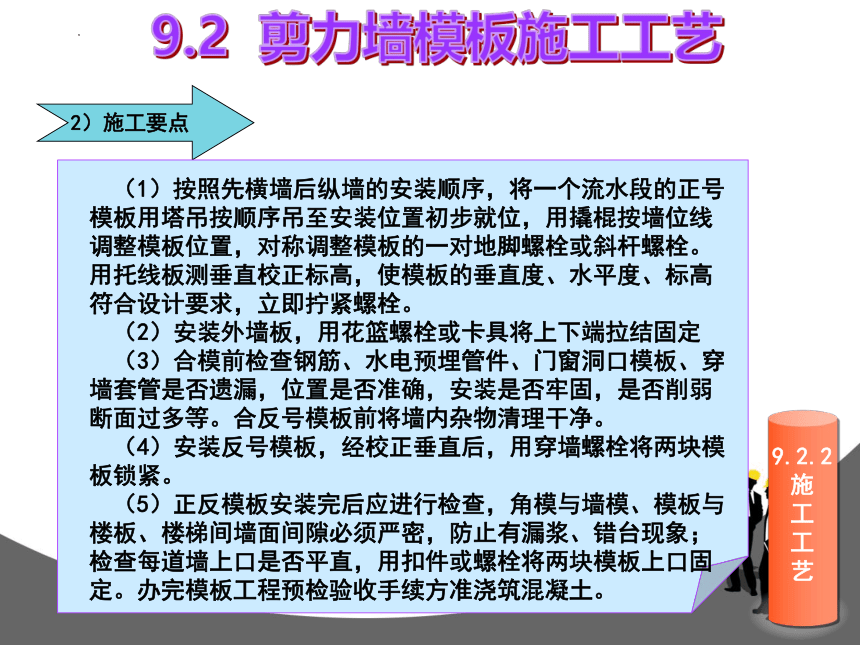

2）施工要点
（1）按照先横墙后纵墙的安装顺序，将一个流水段的正号模板用塔吊按顺序吊至安装位置初步就位，用撬棍按墙位线调整模板位置，对称调整模板的一对地脚螺栓或斜杆螺栓。用托线板测垂直校正标高，使模板的垂直度、水平度、标高符合设计要求，立即拧紧螺栓。?
（2）安装外墙板，用花篮螺栓或卡具将上下端拉结固定?
（3）合模前检查钢筋、水电预埋管件、门窗洞口模板、穿墙套管是否遗漏，位置是否准确，安装是否牢固，是否削弱断面过多等。合反号模板前将墙内杂物清理干净。?
（4）安装反号模板，经校正垂直后，用穿墙螺栓将两块模板锁紧。?
（5）正反模板安装完后应进行检查，角模与墙模、模板与楼板、楼梯间墙面间隙必须严密，防止有漏浆、错台现象；检查每道墙上口是否平直，用扣件或螺栓将两块模板上口固定。办完模板工程预检验收手续方准浇筑混凝土。
9.2 剪力墙模板施工工艺
9.2.2
施
工
工
艺

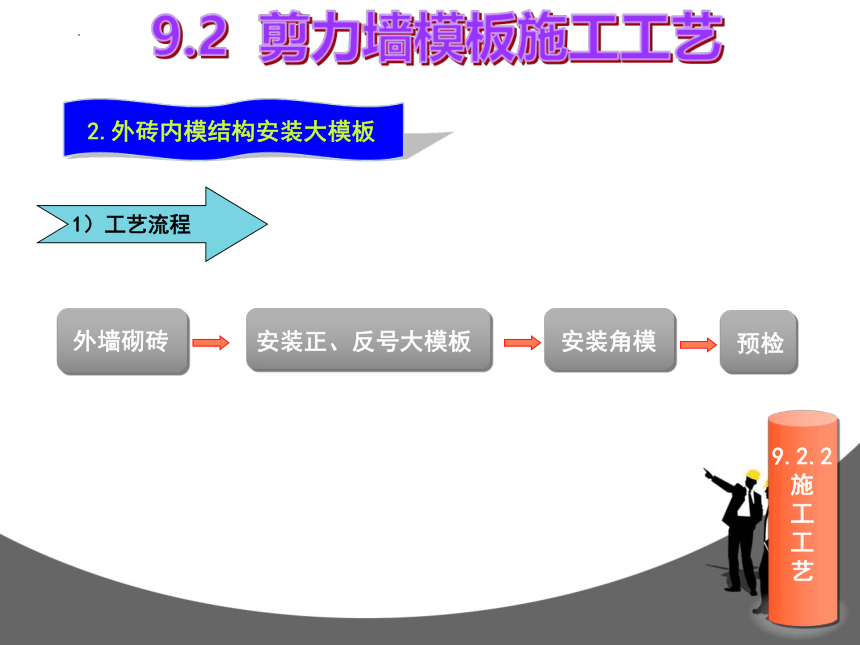

2.外砖内模结构安装大模板
外墙砌砖
安装正、反号大模板
安装角模
1）工艺流程
预检
9.2 剪力墙模板施工工艺
9.2.2
施
工
工
艺

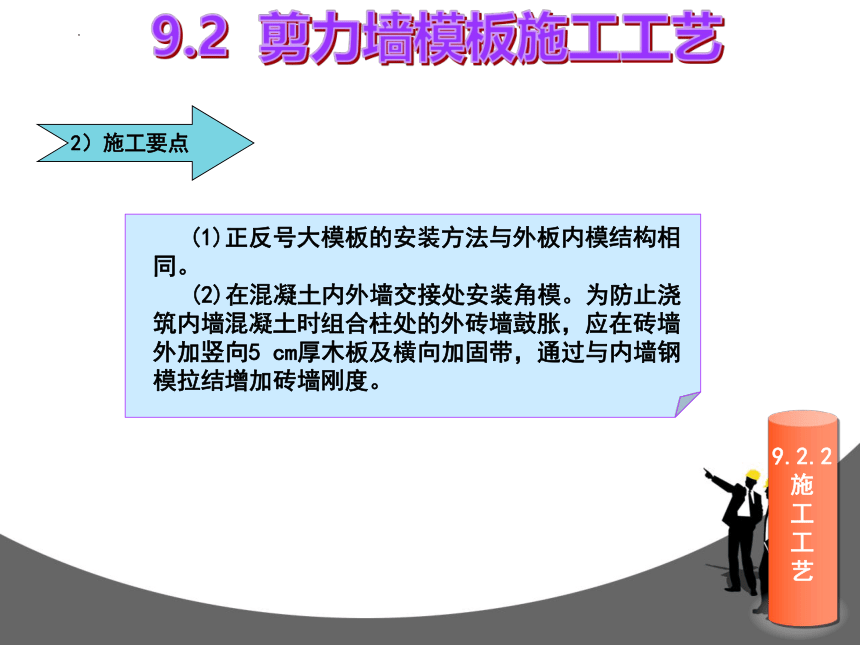

2）施工要点
(1)正反号大模板的安装方法与外板内模结构相同。?
(2)在混凝土内外墙交接处安装角模。为防止浇筑内墙混凝土时组合柱处的外砖墙鼓胀，应在砖墙外加竖向5 cm厚木板及横向加固带，通过与内墙钢模拉结增加砖墙刚度。
9.2 剪力墙模板施工工艺
9.2.2
施
工
工
艺
3.全现浇结构安装大模板
1）工艺流程
准备工作
外挂架子
安装内横墙模板
合模前钢筋隐检
安装外墙外侧模板
安装外墙内侧模板
安装内纵墙模板
安装堵头模板
预检
9.2 剪力墙模板施工工艺
9.2.2
施
工
工
艺
2）施工要点
（1）当下层外墙混凝土的强度不低于7.5 MPa时，利用下一层外墙螺栓孔挂金属三角平台架。?
（2）安装内横墙、内纵墙模板（安装方法与外板内模结构的大模板安装方法相同）。?
（3）在内墙模板的外端头安装活动堵头模板。堵头模板可以用木板或铁板根据墙厚制作，模板要严密，防止浇筑内墙混凝土时混凝土从外端头部位流出。?
（4）先安装外墙内侧模板，按楼板上的位置线将大模板就位找正，然后安装门窗洞口模板。?
（5）合模板前对钢筋、水电等预埋管件进行隐检。?
（6）安装外墙外侧模板。模板放在金属三角平台架上，使模板就位，穿螺栓紧固校正。注意施工缝模板的连接处必须严密、牢固可靠，防止出现错台和漏浆现象。
9.2 剪力墙模板施工工艺
9.2.2
施
工
工
艺
（1）在常温条件下，墙体混凝土强度必须达1 MPa才准拆模；冬期施工外板内模结构、外砖内模结构，墙体混凝土强度达4 MPa才准拆模；全现浇结构外墙混凝土强度达7.5 MPa、内墙混凝土强度达5 MPa才准拆模。拆模时应以同条件养护试块抗压强度为准。?
（2）拆除模板顺序与安装模板顺序相反，先拆纵墙模板，后拆横墙模板，即首先拆下穿墙螺栓，再松开地脚螺栓，使模板向后倾斜与墙体脱离开。如果模板与混凝土墙面吸附或粘结不能离开，可用撬棍撬动模板下口，不得在墙上口撬模板，或用大锤砸模板。应保证拆模时不晃动混凝土墙体，尤其是拆门窗洞模板时不能用大锤砸模板。?
（3）拆除全现浇结构模板时，应先拆外墙外侧模板，再拆除内侧模板。?
（4）清除模板平台上的杂物，检查模板是否有钩挂兜绊的地方，调整塔臂至被拆除的模板上方，将模板吊出。?
（5）大模板吊至存放地点时必须一次放稳，保持自稳角为75°～80°。及时进行板面清理，涂刷隔离剂，防止粘连灰浆。
（6）大模板应定期进行检查与维修，保证使用质量。
4.拆除大模板
9.2 剪力墙模板施工工艺
9.2.3
质
量
要
求
1.
主控项目
2.
一般项目
3.
允许偏差
项目
4.
施工注意
事项
5.
质量记录
9.2 剪力墙模板施工工艺
9.2.4
常
见
质
量
问
题
及
防
治
STEP （6）
STEP （5）
角模与大模板缝隙过大跑浆
STEP （4）
角模入墙过深
STEP （3）
门窗洞口混凝土变形
STEP （2）
STEP （1）
墙身超厚
墙体上口过大
混凝土墙体表面粘连
9.3 剪力墙混凝土施工工艺
9.3.1
施
工
准
备
1.
材料及要求
2.
主要机具
3.
作业条件
9.3 剪力墙混凝土施工工艺
9.3.2
施
工
工
艺
1.工艺流程
作业准备
混凝土搅拌
混凝土运输
拆模、养护
混凝土浇筑、振捣
墙上口找平
9.3 剪力墙混凝土施工工艺
9.3.2
施
工
工
艺
2.施工要点
1）
2）
3）
4）
5）
拆模、养护
墙上找平
混凝土浇筑、振捣
混凝土运输
混凝土搅拌
9.3 剪力墙混凝土施工工艺
9.3.3
质
量
要
求
1.
主控项目
2.
一般项目
3.
允许偏差
项目
4.
施工注意
事项
5.
质量记录
9.3 剪力墙混凝土施工工艺
9.3.4
常
见
质
量
问
题
及
防
治
墙体烂根
（1）
洞口移位变形
（2）
外砖墙歪闪
（3）
墙面气泡过多
（4）
混凝土与模板粘连
（5）
