(共14张PPT)

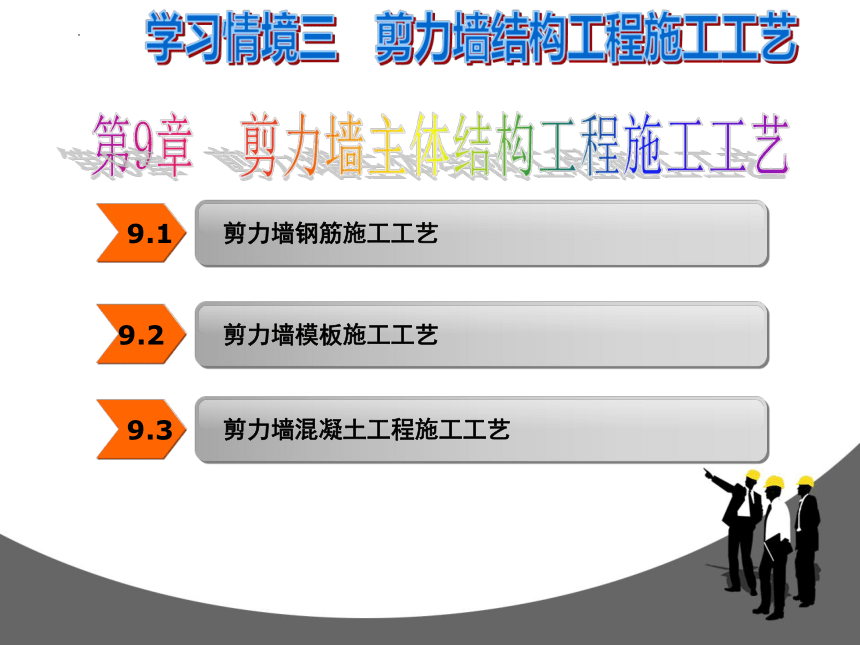

第9章　剪力墙主体结构工程施工工艺
9.1
剪力墙钢筋施工工艺
9.2
剪力墙模板施工工艺
学习情境三　剪力墙结构工程施工工艺
9.3
剪力墙混凝土工程施工工艺

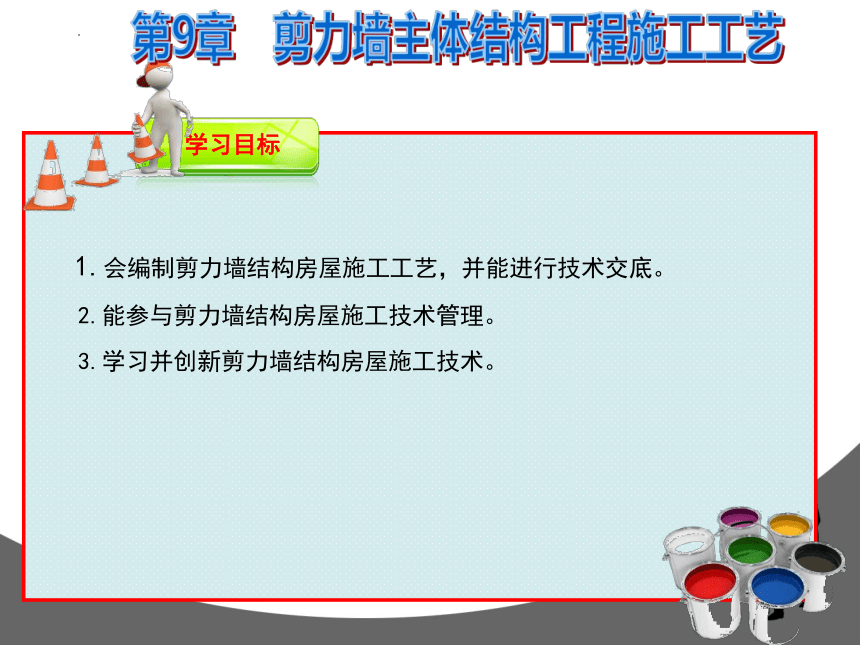

学习目标
1.会编制剪力墙结构房屋施工工艺，并能进行技术交底。
? 2.能参与剪力墙结构房屋施工技术管理。
? 3.学习并创新剪力墙结构房屋施工技术。
第9章　剪力墙主体结构工程施工工艺
9.1 剪力墙钢筋施工工艺

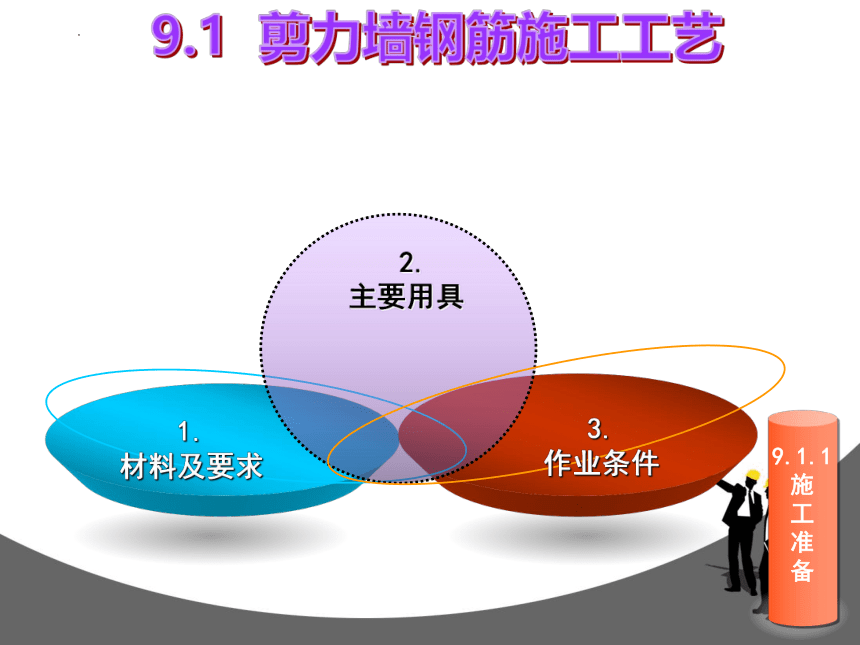

9.1.1
施
工
准
备
2.
主要用具
1.
材料及要求
3.
作业条件
9.1 剪力墙钢筋施工工艺
9.1.2
施
工
工
艺

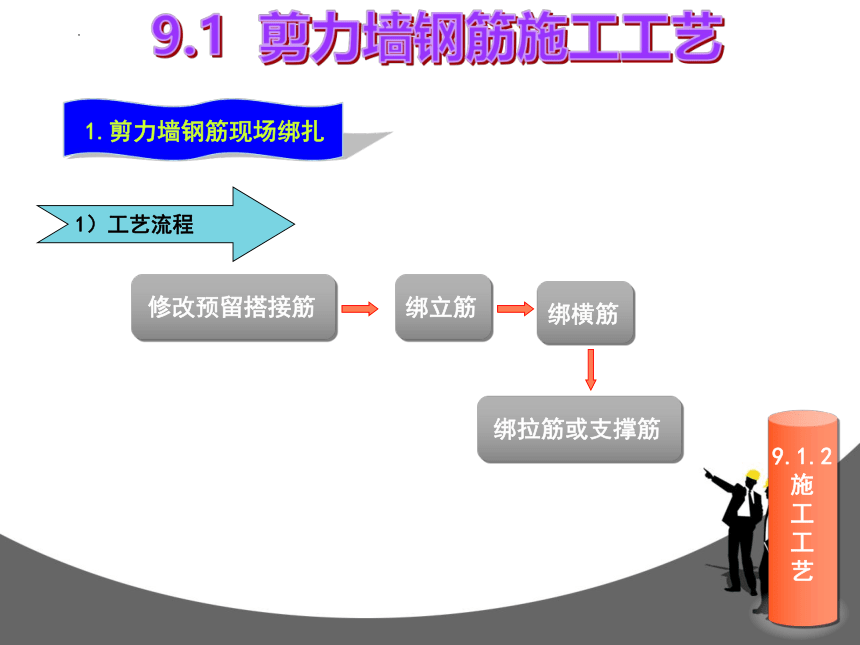

1.剪力墙钢筋现场绑扎
修改预留搭接筋
绑立筋
绑横筋
绑拉筋或支撑筋
1）工艺流程
9.1 剪力墙钢筋施工工艺
9.1.2
施
工
工
艺

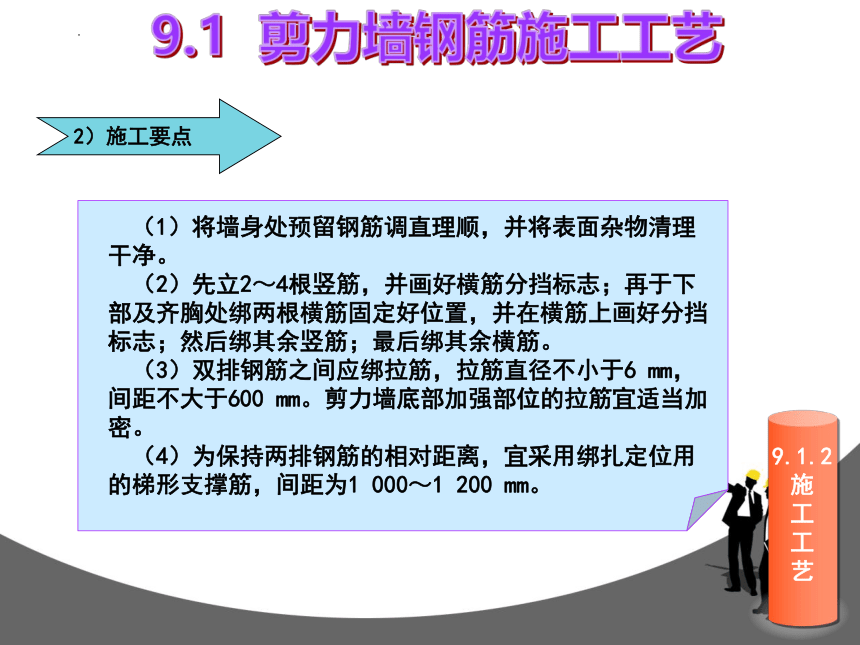

2）施工要点
（1）将墙身处预留钢筋调直理顺，并将表面杂物清理干净。?
（2）先立2～4根竖筋，并画好横筋分挡标志；再于下部及齐胸处绑两根横筋固定好位置，并在横筋上画好分挡标志；然后绑其余竖筋；最后绑其余横筋。?
（3）双排钢筋之间应绑拉筋，拉筋直径不小于6 mm，间距不大于600 mm。剪力墙底部加强部位的拉筋宜适当加密。?
（4）为保持两排钢筋的相对距离，宜采用绑扎定位用的梯形支撑筋，间距为1 000～1 200 mm。
9.1 剪力墙钢筋施工工艺
9.1.2
施
工
工
艺

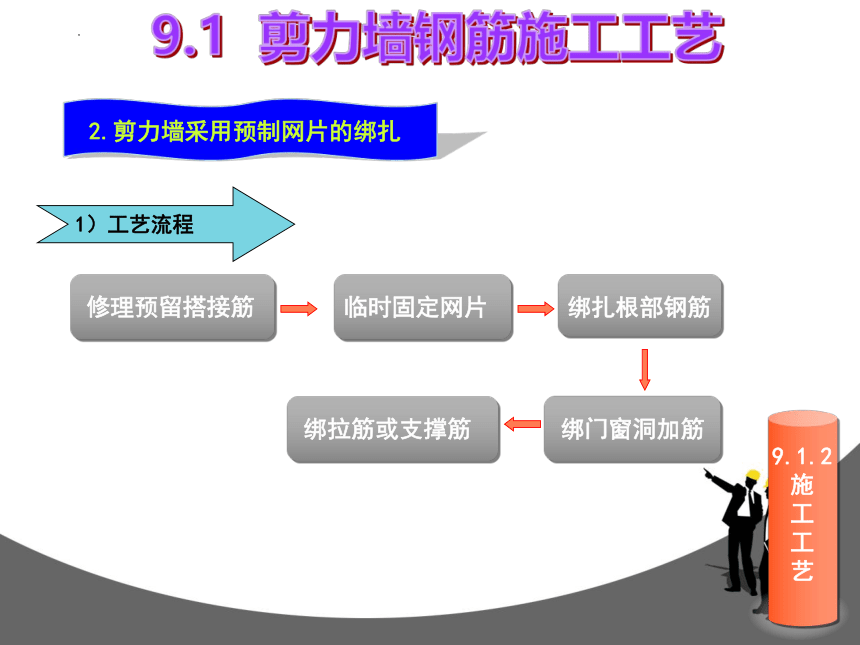

2.剪力墙采用预制网片的绑扎
修理预留搭接筋
临时固定网片
绑扎根部钢筋
绑门窗洞加筋
1）工艺流程
绑拉筋或支撑筋
9.1 剪力墙钢筋施工工艺
9.1.2
施
工
工
艺

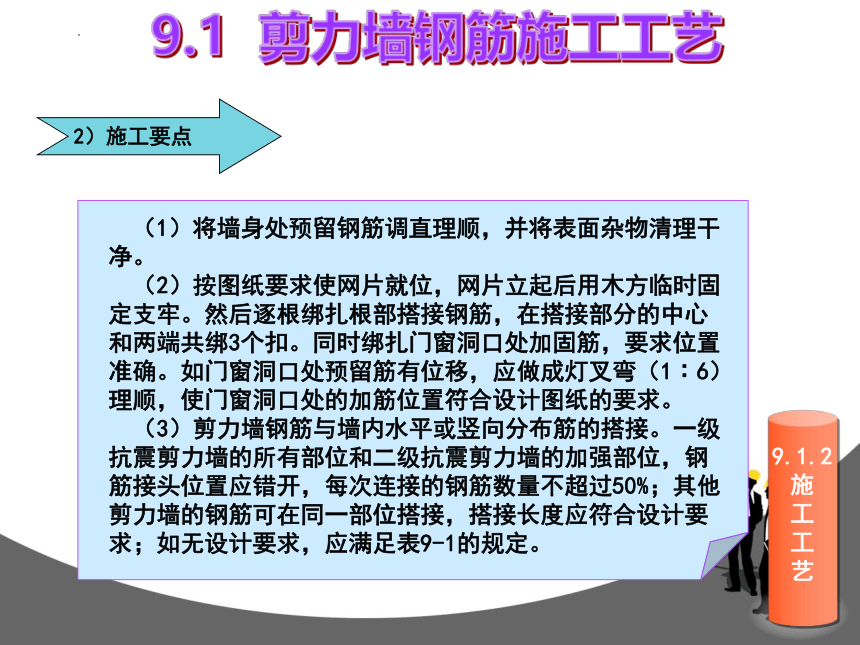

2）施工要点
（1）将墙身处预留钢筋调直理顺，并将表面杂物清理干净。?
（2）按图纸要求使网片就位，网片立起后用木方临时固定支牢。然后逐根绑扎根部搭接钢筋，在搭接部分的中心和两端共绑3个扣。同时绑扎门窗洞口处加固筋，要求位置准确。如门窗洞口处预留筋有位移，应做成灯叉弯（1∶6）理顺，使门窗洞口处的加筋位置符合设计图纸的要求。?
（3）剪力墙钢筋与墙内水平或竖向分布筋的搭接。一级抗震剪力墙的所有部位和二级抗震剪力墙的加强部位，钢筋接头位置应错开，每次连接的钢筋数量不超过50%；其他剪力墙的钢筋可在同一部位搭接，搭接长度应符合设计要求；如无设计要求，应满足表9-1的规定。
9.1 剪力墙钢筋施工工艺
9.1.2
施
工
工
艺
(1)剪力墙的水平钢筋在“丁”字节点及转角节点应绑扎锚固。?
(2)剪力墙的连梁上、下水平钢筋伸入墙内长度不能小于设计要求。?
（3）剪力墙的连梁沿梁全长的箍筋构造要符合设计要求，在建筑物的顶层连梁伸入墙体的钢筋长度范围内，应设置间距不小于150 mm的构造箍筋。?
（4）剪力墙洞口周围应绑扎补强钢筋，其锚固长度应符合设计要求。
3.剪力墙钢筋的锚固
9.1 剪力墙钢筋施工工艺
9.1.2
施
工
工
艺
外墙板安装就位后，将本层剪力墙边柱竖筋插入预制外墙板侧面钢筋套环内，数量不得少于 3个，并绑扎牢固。
绑内墙钢筋时，先将外墙预留的Φ6拉结筋理顺，然后再与内墙钢筋搭接绑牢。
4.剪力墙钢筋与预制外墙板连接
5.剪力墙钢筋与外砖墙连接
9.1 剪力墙钢筋施工工艺
9.1.2
施
工
工
艺
6.休整
大模板合模之后，对伸出墙体的钢筋进行修整，并绑一道临时水平横筋，用以固定伸出筋的间距（甩筋的间距）。墙体浇筑混凝土时应派专人看管钢筋，浇筑完后，立即对伸出的钢筋（甩筋）进行整理。
9.1 剪力墙钢筋施工工艺
9.1.3
质
量
要
求
1.主控项目
（1）钢筋的品种和性能、焊条的牌号和性能，以及接头中使用的钢板和型钢，必须符合设计要求和有关标准的规定。?
（2）带有颗粒状和片状老锈的钢筋、经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。?
（3）钢筋的规格、形状、尺寸、数量、锚固长度、接头设置，必须符合设计要求和施工规范的规定。
（4）钢筋焊接接头的机械性能试验结果必须符合焊接规程的规定。
9.1 剪力墙钢筋施工工艺
9.1.3
质
量
要
求
2.一般项目
（1）钢筋网片和骨架绑扎缺扣、松扣数量不超过绑扣数的10%，且不应集中。?
（2）钢筋网片的漏焊、开焊处不应超过焊点数的2%，且不应集中。?
（3）弯钩的朝向应正确。绑扎接头应符合施工规范的规定，其中每个接头的搭接长度不小于规定值。
（4）箍筋数量、弯钩角度和平直长度应符合设计要求和施工规范的规定。?
（5）钢筋连接接头应符合下列要求。
9.1 剪力墙钢筋施工工艺
9.1.3
质
量
要
求
4.施工注意事项
5.质量记录?
3.允许偏差项目
9.1 剪力墙钢筋施工工艺
9.1.4
常
见
质
量
问
题
及
防
治
（1）水平筋位置、间距不符合要求。墙体绑扎钢筋时应搭接高凳或简易脚手架，以免水平筋发生位移。?
（2）下层伸出的墙体钢筋和竖直钢筋绑扎不符合要求。绑扎时应先将下层墙体伸出的钢筋调直理顺，然后再绑扎或焊接。如下层伸出的钢筋位移较大，应征得设计人员同意再进行处理。?
（3）门窗洞口加强筋位置尺寸不符合要求。应在绑扎前根据洞口边线将加强筋位置调正，绑扎加强筋时应吊线找正。?
（4）剪力墙水平筋锚固长度不符合要求。认真学习图纸，在拐角、十字节点、墙端、连梁等部位钢筋的锚固应符合设计要求。
