单元8 施工平面图设计
8.2 施工平面图设计步骤

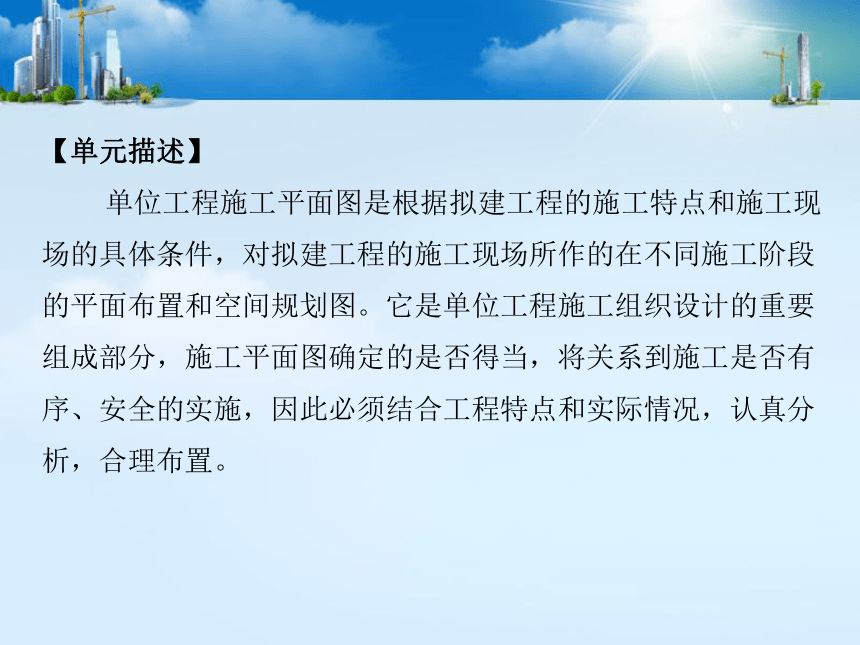

【单元描述】
单位工程施工平面图是根据拟建工程的施工特点和施工现场的具体条件，对拟建工程的施工现场所作的在不同施工阶段的平面布置和空间规划图。它是单位工程施工组织设计的重要组成部分，施工平面图确定的是否得当，将关系到施工是否有序、安全的实施，因此必须结合工程特点和实际情况，认真分析，合理布置。

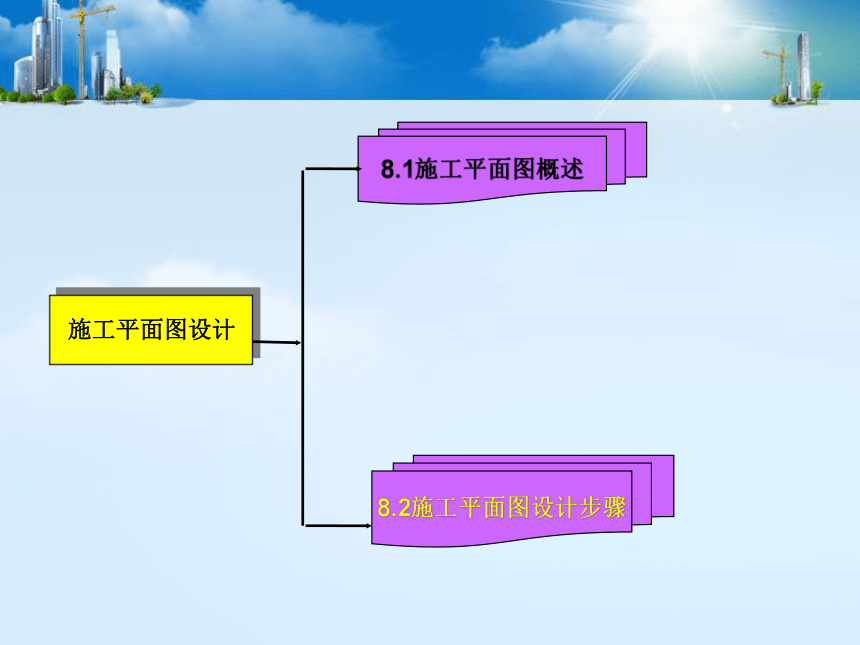

8.1施工平面图概述
施工平面图设计
8.2施工平面图设计步骤
8.2 施工平面图设计步骤

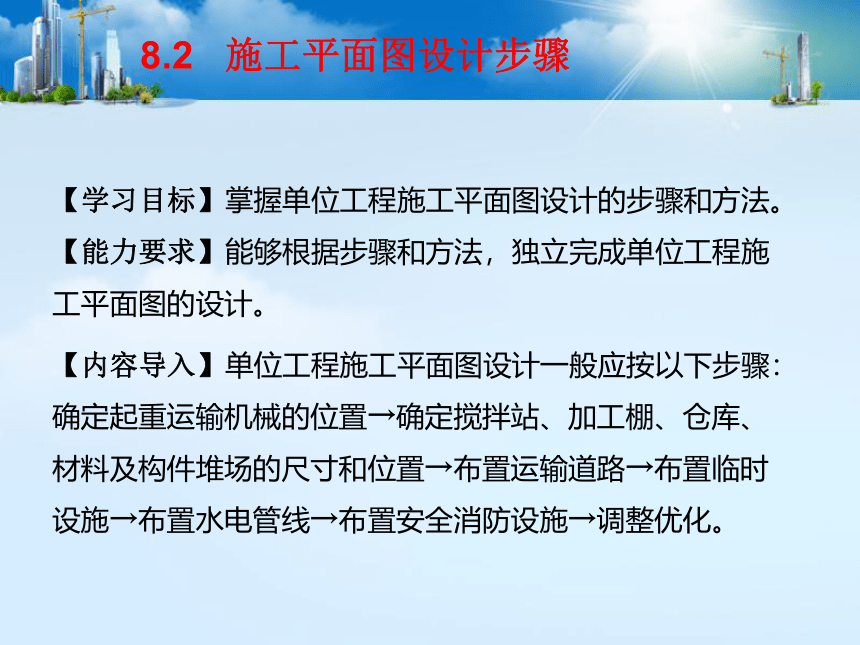

【学习目标】掌握单位工程施工平面图设计的步骤和方法。
【能力要求】能够根据步骤和方法，独立完成单位工程施工平面图的设计。
【内容导入】单位工程施工平面图设计一般应按以下步骤：确定起重运输机械的位置→确定搅拌站、加工棚、仓库、材料及构件堆场的尺寸和位置→布置运输道路→布置临时设施→布置水电管线→布置安全消防设施→调整优化。
起重运输机械的位置直接影响仓库、堆场、搅拌站、各种材料和构件等的位置，以及道路和水、电线路的布置，因此，应予以首先考虑。
常用的起重机械包括塔式起重机、自行式起重机、井架、龙门架、施工电梯和混凝土泵等。
1．塔式起重机的选择和布置
8.2 施工平面图设计步骤
（1）塔式起重机的选择
塔式起重机有行走式和固定式，目前建筑行业广泛使用的是固定式塔式起重机。选择塔式起重机时，要复核其三个服务参数：回转半径、起重量、吊钩高度。

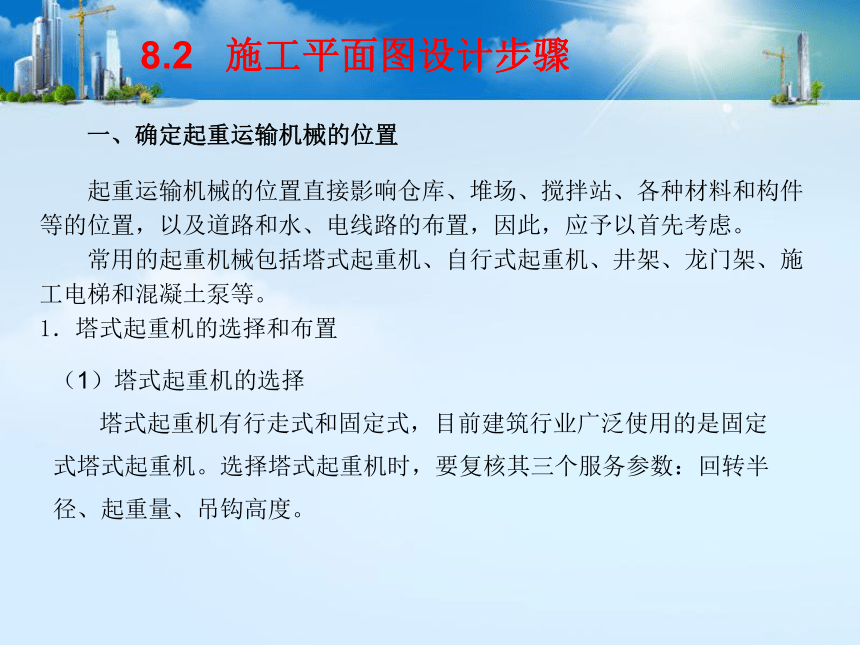

一、确定起重运输机械的位置
8.2 施工平面图设计步骤
塔吊平面布置：场地较宽一面沿建筑长度方向布置
塔吊的起重参数：起重量（Q）、起重高度（H）、回转半径（R）
塔吊的服务范围：
建筑物处的塔吊回转半径范围内的部分

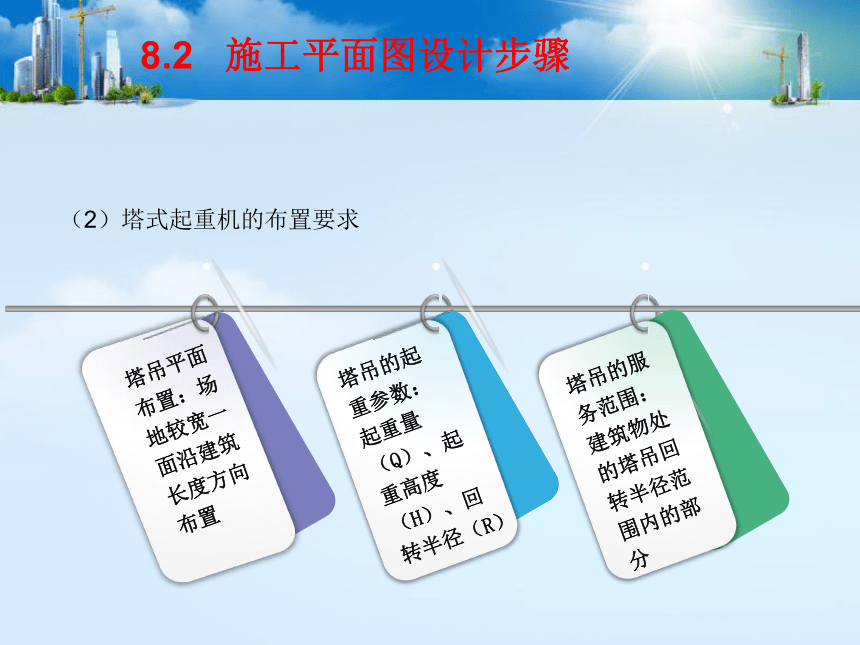

（2）塔式起重机的布置要求
8.2 施工平面图设计步骤

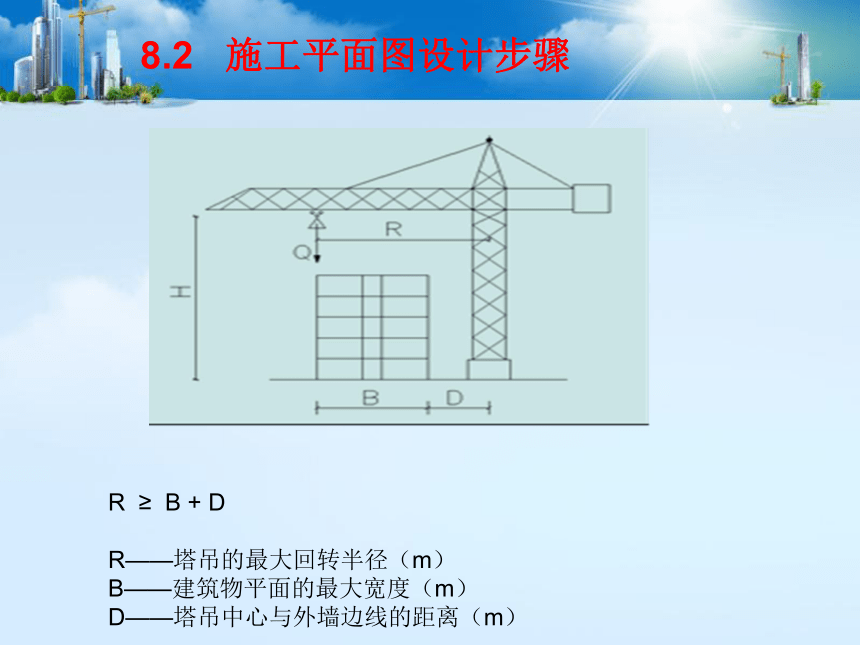

R ≥ B + D
R——塔吊的最大回转半径（m）
B——建筑物平面的最大宽度（m）
D——塔吊中心与外墙边线的距离（m）
8.2 施工平面图设计步骤

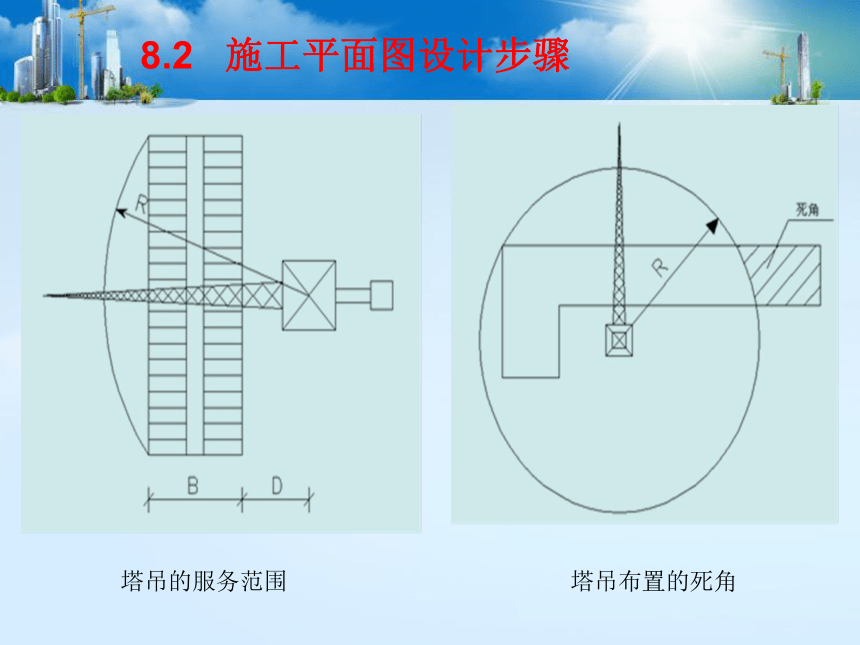

塔吊的服务范围
塔吊布置的死角

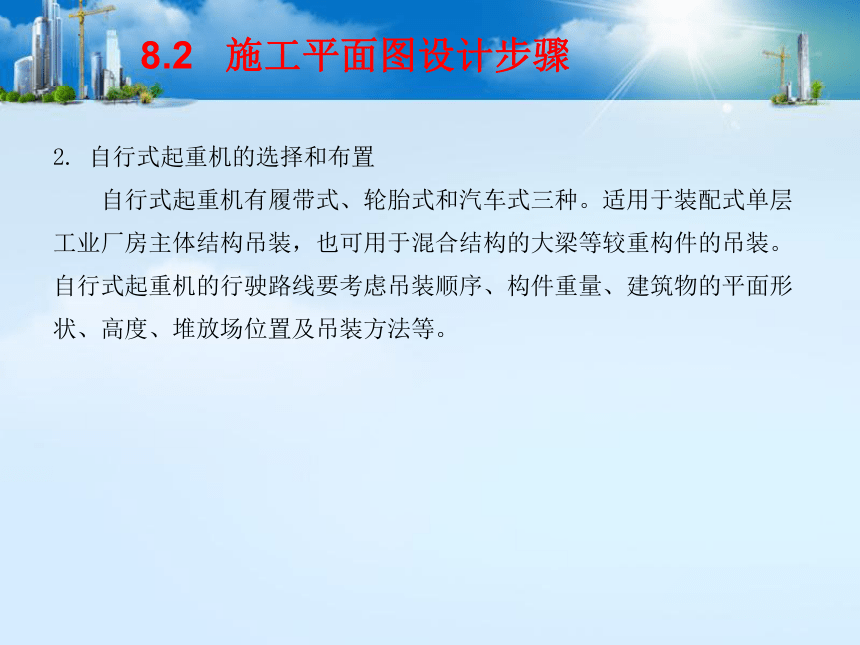

2. 自行式起重机的选择和布置
自行式起重机有履带式、轮胎式和汽车式三种。适用于装配式单层工业厂房主体结构吊装，也可用于混合结构的大梁等较重构件的吊装。自行式起重机的行驶路线要考虑吊装顺序、构件重量、建筑物的平面形状、高度、堆放场位置及吊装方法等。
8.2 施工平面图设计步骤
3. 井架、龙门架的布置
井架、龙门架等固定式垂直运输设备的布置，主要根据机械性能、建筑物的平面和大小、施工段的划分、材料进场方向和道路情况而定。其目的是充分发挥起重机械的能力并使地面和楼面的水平运距最小。一般说来，当建筑物各部位的高度相同时，布置在施工段的分界线附近；当建筑物各部位的高度不同时，布置在高低分界线较高部位一侧。若有可能，井架、龙门架、施工电梯的位置，以布置在建筑的窗洞口处为宜，可避免砌墙留槎和减少修补工作。固定式起重运输设备中的卷扬机应设置安全作业棚，其位置不应距离起重机过近，以便司机的视线能够看到起重机的整个升降过程。目前在多层建筑的施工中龙门架使用较多。
8.2 施工平面图设计步骤
4. 施工电梯、混凝土泵的布置
施工电梯的布置应考虑便于施工人员上下和物料集散，电梯口至各施工面的平均距离应最近，便于安装附墙装置，接近电源，有良好的夜间照明。
混凝土泵的位置应考虑混凝土泵管的输送距离、混凝土罐车行走方便等。宜设置在场地平整、道路畅通、供料方便、距离浇注地点近，便于配管，排水、供水、供电方便的地方，并且在混凝土泵工作范围内不得有高压线。
8.2 施工平面图设计步骤
二、确定搅拌站、加工棚、仓库和材料、构配件堆场的位置
1. 搅拌站的布置
布置时应考虑以下主要因素：
（1）搅拌站尽量与砂石堆场、水泥库一起参考布置，且应设置在施工道路近旁，以便砂、石及拌合物的运输。
（2）搅拌站应尽量布置在垂直运输机械回转半径内，以减少混凝土及砂浆的运距。
（3）搅拌台的面积要满足要求。一般混凝土搅拌机所需面积约25m2，砂浆搅拌机所需面积约15m 2，冬期施工应考虑保温供热设施，还应增加面积。
（4）搅拌站四周应设有排水沟，以便排放清洗机械的污水，避免现场积水。
8.2 施工平面图设计步骤
2. 加工棚的布置
（1）木材、金属、水电等加工棚宜布置在建筑物四周稍远处，并有相应的材料及成品堆场。
（2）各种加工棚应尽量避开塔吊，否则应搭设防护棚保护。
（3）木工间、电焊间等易燃的现场加工棚，要远离易燃易爆物品仓库，布置在施工现场的下风向，并接通给排水管道，附近应设有灭火器、沙箱或消防水池等。
8.2 施工平面图设计步骤
3. 仓库及堆场的布置
（1）水泥仓库应选择地势较高，排水方便，靠近道路或搅拌站的位置。
（2）各种易燃、易爆品仓库的布置要符合防火、防爆安全距离的要求。
（3）木材、金属、水电器材仓库应与加工棚结合布置。
（4）各种钢、木门窗及构件和较贵重的材料，不宜露天堆放，可放置在建筑物底层室内或另设仓库。
（5）建筑物基础和第一施工层所用的材料，应该布置在建筑物的四周。材料堆放位置应与基槽边缘保持一定的安全距离。第二施工层以上所用的材料，应布置在起重机附近。
（6）砂、石等大宗材料应尽量布置在搅拌站附近。
（7）当多种材料同时布置时，对用量大、重量大和先期使用的材料，应尽量布置在起重机附近；少量的、轻的和后期使用的材料，则可布置的稍远一些。
（8）根据不同的施工阶段使用不同材料的特点，在同一位置上可先后布置不同的材料。
8.2 施工平面图设计步骤
8.2 施工平面图设计步骤
四、临时设施布置
单位工程的临时设施分生产性和生活性两类。布置时遵循方便工人生产和生活的原则。
五、水、电网的布置
关于临时供水供热，应先计算用水量、供热量、管径等，然后进行布置。单位工程的临时供水管网，一般采用枝状布置方式。
三、运输道路布置
运输道路的布置主要解决运输和消防两个问题。运输线路最好绕建筑物布置成环形道路。道路宽度一般不小于3.5m，主干道路宽度不小于6m，两侧一般应结合地形设排水沟，一般沟深和底宽不小于0.4m。
图幅一般采用2号或3号图纸，比例一般采用1：500～1：200，通常采用的是1：200的。
根据图幅大小，按比例尺寸将拟建建筑物的轮廓绘制在图中的适当位置，以此为中心，将施工方案选定的起重机械以及配套设施，按布置原则和要求绘制其轮廓线。
按各种临时设施的要求和计算面积，逐一绘制到图面上去。
形成施工平面图草图；然后再按照规范规定线型、图例等对草图进行加工，标上指北针、图例、比例及必要的文字说明等，则成为正式的施工平面图。
8.2 施工平面图设计步骤
1、确定图幅大小和绘制比例
2、合理规划和设计图面
3、绘制工地需要的临时设施
4、形成施工平面图
五、绘制施工平面图
【实训案例解析8-1 】某建筑工程学校拟建一建筑综合实训楼，框架结构，地下1层，地上9层，建筑物外形尺寸90 m×21m，总高30.7 m。东西两侧紧邻配电室和锅炉房，南侧马路对面为一球场，场地十分狭小。采用商品混凝土搅拌，运至现场后，卸入混凝土料斗，利用塔吊吊至浇注地点。塔吊采用固定式塔吊。现场不用再设置混凝土搅拌站，只设一小型砂浆搅拌站。在拟建建筑物的北侧有一道高压电线通过，现场布置如图8-5所示（水电管网布置略）。
8.2 施工平面图设计步骤
问题：（1）单位工程施工组织设计平面图的内容包括哪些？
（2）根据平面图布置原则和要求找出布置不合理处，并说明原因。
（3）简述塔式起重机的布置要求。塔式起重机最大起吊高度如何确定？
8.2 施工平面图设计步骤
解：（1）单位工程施工组织设计平面图的内容：详见8.1节施工平面图概述。
（2）施工平面布置不合理之处有：
① 水泥、砂石堆场离搅拌站太远。
② 模板加工区离塔式起重机较远，增加了运输距离。
③ 行政办公生活区、农民工生活区离塔式起重机太近，容易发生危险事故。
④ 塔式起重机没有覆盖整个拟建工程，造成较大“死角”。
⑤ 塔式起重机不应布置在拟建建筑物的北侧，吊装服务范围小，同时受北侧高压线影响。
⑥ 未按要求布置临时消火栓。
（3）塔式起重机布置要求：
① 塔式起重机的安装位置一般应在场地较宽一侧沿建筑物长度方向布置。拟建建筑物邻街时，尽量靠近内侧布置。
② 塔式起重机离建筑物的距离应该考虑脚手架的宽度、建筑物悬挑部位的宽度、安全距离、回转半径等内容。
③ 建筑物的平面应尽可能处于吊臂回转半径之内，以便直接将材料和构件运至任何施工地点，尽量避免出现“死角”。
④ 塔式起重机的生产效率应满足施工进度计划的要求。
⑤ 布置多台塔式起重机时，塔臂高度要错开，以防碰撞。
塔式起重机最大起吊高度的确定：选用时应使塔式起重机吊钩最大高度≥建筑物高度+吊物高度+脚手架超建筑物高度+3.5m。
8.2 施工平面图设计步骤
【做一做】
一、单选题
1.单位工程施工平面布置图应最先确定（ ）的位置。
A.起重机械 B.搅拌站 C.仓库 D.临时设施
2.单位工程施工平面图设计的步骤为（ ）。
①确定搅拌站、仓库和材料构件堆场的位置；②运输道路的布置；③布置水电管网；④确定起重机械的位置；⑤临时设施的布置。
A.①→②→③→④→⑤ B.②→③→④→①→⑤
C.④→①→②→⑤→③ D.⑤→②→④→①→③
3.施工现场临时设施布置应符合（ ）原则。
A.环保、安全 B.通风、美观 C.消防、安全 D.卫生、防疫
8.2 施工平面图设计步骤
A
C
C
4.施工现场消火栓布置间距不大于（ ）米。
A. 120 B. 150 C. 180 D. 200
5.施工现场运输道路考虑消防车的要求时，其宽度不得小于（ ）米。
A. 2 B. 3 C. 3.5 D. 5
6．施工平面图设计的基本原则之一就是在满足施工条件下，尽量减少（ ）。
A．临时设施 B．施工人员 C．机械设备 D．施工用地
7．塔吊布置最佳状况应使建筑物平面均在塔吊服务范围以内，避免（ ）。
A．活角 B．死角 C．吊角 D．斜角
8．运输道路布置最好围绕建筑物布置成一条环形道路，单车道最小宽度不得小于（ ）米。
A．2 　B．3 　　C．4 　D．5
9．消防栓距离建筑物不应小于（ ）米，也不应大于（ ）米。
A．3，23 B．4，24 C．5，25 D．6，26
8.2 施工平面图设计步骤
A
C
D
B
B
C
二、多选题
1.单位工程施工平面图设计原则包括（ ）。
A.紧凑合理，减少占地 B.满足编制施工方案要求
C.缩短运距，减少二次搬运 D.尽量降低临时设施费用
E.利于生产生活，符合有关法规
2.单位工程施工平面图设计时，对塔式起重机的布置要求包括（ ）。
A.应布置在场地较宽的一侧 B.距建筑物及脚手架有足够的安全距离
C.按现场临时道路的位置考虑塔式起重机的位置
D.服务范围尽量覆盖整个建筑物，避免死角 E.要邻近现场变压器
3.塔式起重机的安装位置主要取决于（ ）。
A.建筑物的形状 B.建筑物的高度 C.建筑物的平面布置
D.吊装方法 E.起重物的重量
8.2 施工平面图设计步骤
ACDE
ABD
ABCD
4.单位工程施工平面图设计时，对现场临时道路的布置要求包括（ ）。
A.尽可能利用已有道路或永久性道路 B.尽量采用环形或U型布置
C.转弯半径要符合运输车辆的要求 D.道路越宽越好
E.考虑消防车道时，道路宽度不得小于3m
5.施工现场的生产性临时设施包括（ ）。
A.钢筋加工棚 B.水泥库 C.生产管理办公室 D.搅拌机棚 E.木工加工棚
8.2 施工平面图设计步骤
ABC
ABDE
三、判断题
1．单位工程的临时供水管网，一般采用枝状布置方式。（ ）
2．供电线路应架设在道路一侧，距建筑物应大于1.5m。（ ）
3．变压器应布置在现场中央高压线接入处，离地应大于3m。（ ）
4．各种用电设备的闸刀开关应单机单闸，容许一闸多机使用。（ ）
5．合理选择和布置水平及垂直运输机具，科学布置现场材料堆放场地及道路安排，对文明施工和文明工地实现是至关重要的。（ ）
8.2 施工平面图设计步骤
√
×
×
×
√
【技能实训8-3】阅读书后所附xx市xx小学行政楼的施工图，假设行政楼的东边和南边有宽阔的场地，北边和西边场地狭窄，出入口在南边，水源、电源在东南角，现场设置混凝土搅拌站、砂浆搅拌站、一台固定式塔式起重机、一台井架，请小组合作完成行政楼的施工平面图的绘制。
8.2 施工平面图设计步骤
