窗的认知
目录/CONTENTS
01 分类
02 尺度
分类
01
01.分类

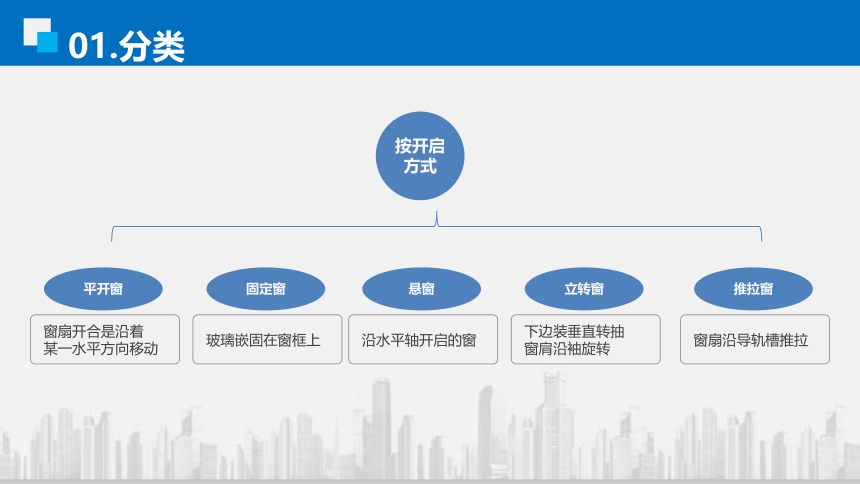

按开启方式
窗扇开合是沿着
某一水平方向移动
平开窗
玻璃嵌固在窗框上
固定窗
沿水平轴开启的窗
悬窗
下边装垂直转抽
窗肩沿袖旋转
立转窗
窗扇沿导轨槽推拉
推拉窗
01.分类

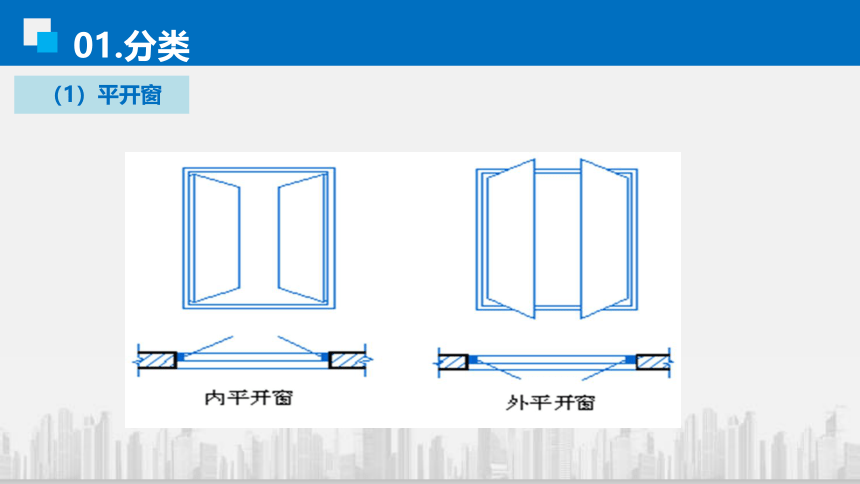

（1）平开窗
01.分类

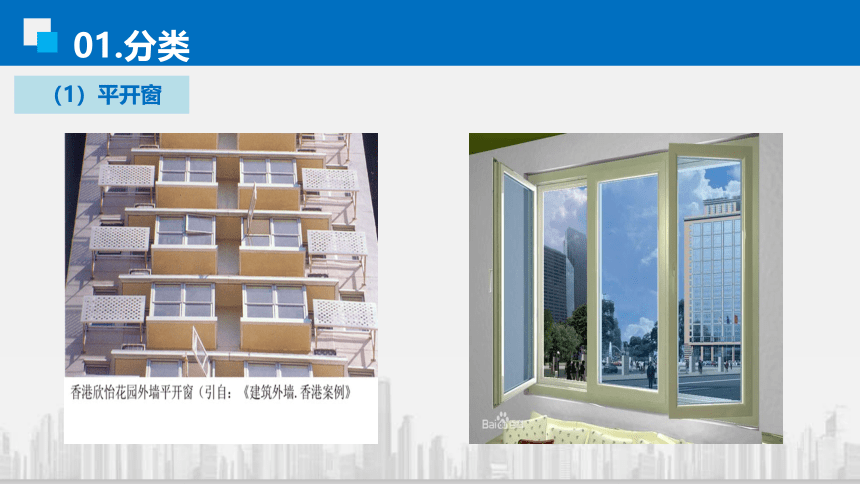

（1）平开窗
01.分类

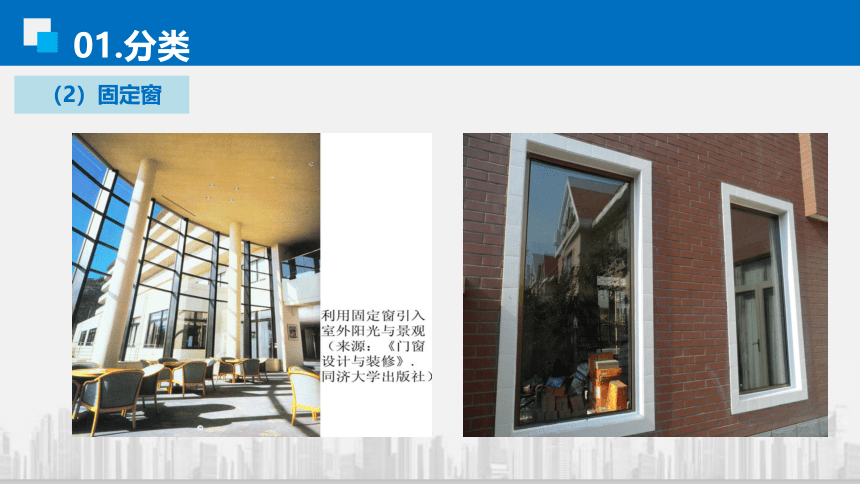

（2）固定窗
01.分类
（3）悬窗
01.分类
（3）悬窗
01.分类
（4）立转窗
01.分类
（5）推拉窗
01.分类
（5）推拉窗
01.分类
■总结
01.分类
按材质
铝合金
彩板
木质
塑钢
钢制
01.分类
按层数
单层
双层
尺度
02
02.尺度
尺度
对一般民用建筑用窗，各地均有通用图，各类窗的高度与宽度尺寸通常采用扩大模数3M数列作为洞口的标志尺寸，需要时只要按所需类型及尺度大小直接选用。
推拉窗
推拉窗高宽均不宜大于1500mm。
悬窗
上下悬窗的窗扇高度为300～600mm，
中悬窗窗扇高不宜大于1200mm，宽度不宜大于1000mm；
