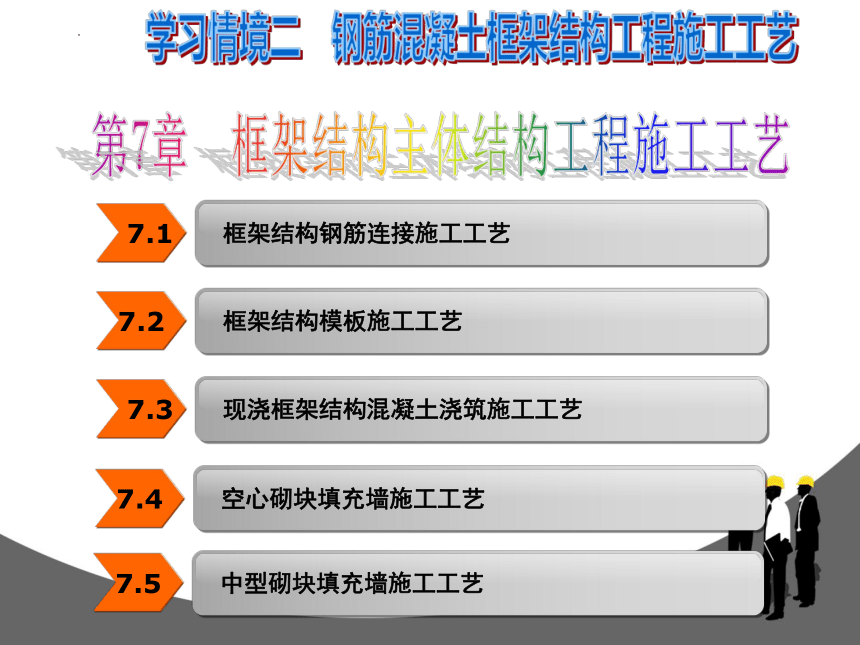

第7章　框架结构主体结构工程施工工艺
7.1
框架结构钢筋连接施工工艺
7.2
框架结构模板施工工艺
学习情境二　钢筋混凝土框架结构工程施工工艺
7.3
现浇框架结构混凝土浇筑施工工艺
7.4
空心砌块填充墙施工工艺
7.5
中型砌块填充墙施工工艺

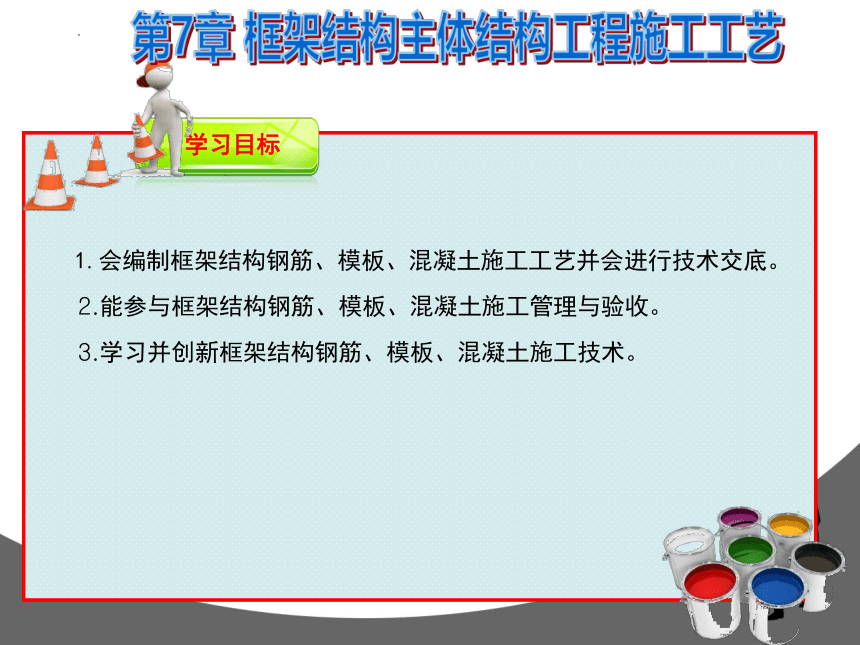

学习目标
1.会编制框架结构钢筋、模板、混凝土施工工艺并会进行技术交底。
? 2.能参与框架结构钢筋、模板、混凝土施工管理与验收。
? 3.学习并创新框架结构钢筋、模板、混凝土施工技术。
第7章 框架结构主体结构工程施工工艺
7.4 空心砌块填充墙施工工艺

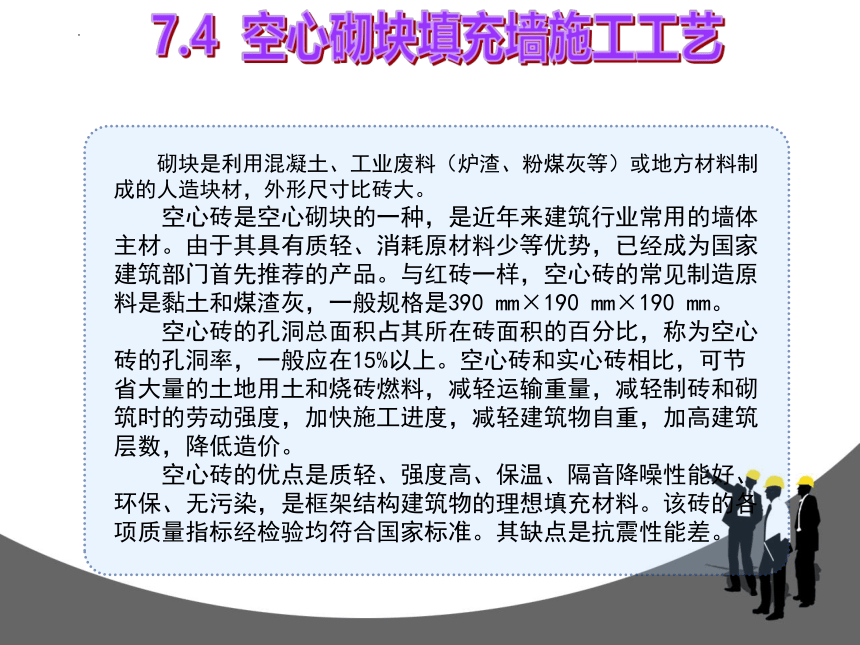

砌块是利用混凝土、工业废料（炉渣、粉煤灰等）或地方材料制成的人造块材，外形尺寸比砖大。
空心砖是空心砌块的一种，是近年来建筑行业常用的墙体主材。由于其具有质轻、消耗原材料少等优势，已经成为国家建筑部门首先推荐的产品。与红砖一样，空心砖的常见制造原料是黏土和煤渣灰，一般规格是390 mm×190 mm×190 mm。?
空心砖的孔洞总面积占其所在砖面积的百分比，称为空心砖的孔洞率，一般应在15%以上。空心砖和实心砖相比，可节省大量的土地用土和烧砖燃料，减轻运输重量，减轻制砖和砌筑时的劳动强度，加快施工进度，减轻建筑物自重，加高建筑层数，降低造价。?
空心砖的优点是质轻、强度高、保温、隔音降噪性能好、环保、无污染，是框架结构建筑物的理想填充材料。该砖的各项质量指标经检验均符合国家标准。其缺点是抗震性能差。
7.4.1
材
料
及
主
要
机
具
7.4 空心砌块填充墙施工工艺

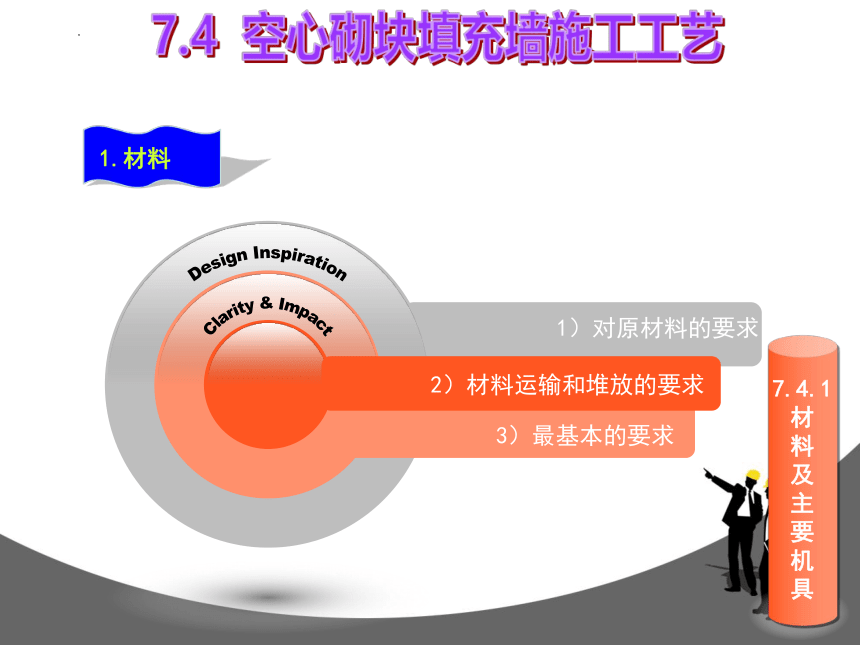

1.材料
Design Inspiration
Clarity & Impact
Eye-Catching Visual
1）对原材料的要求
2）材料运输和堆放的要求
3）最基本的要求
7.4.1
材
料
及
主
要
机
具
7.4 空心砌块填充墙施工工艺

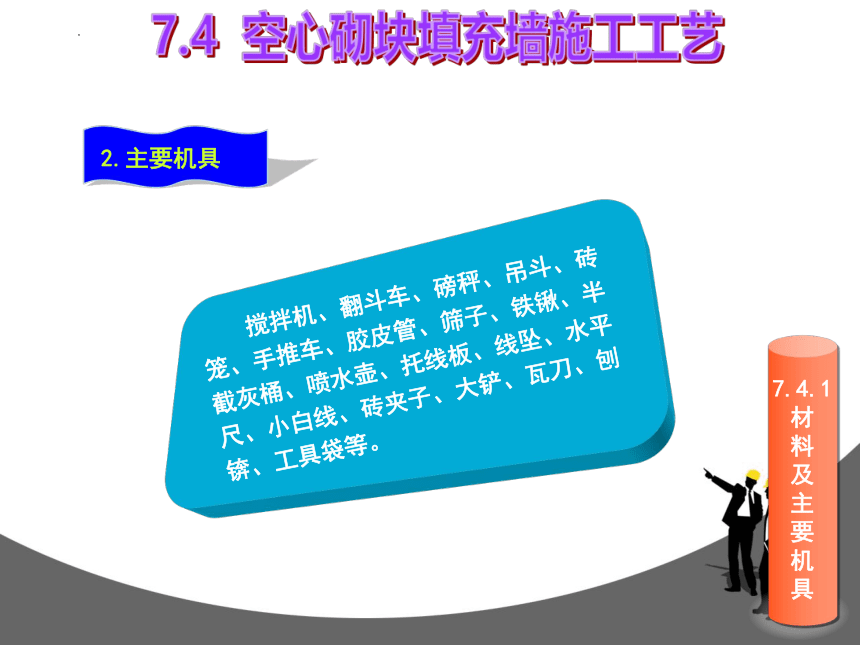

2.主要机具
搅拌机、翻斗车、磅秤、吊斗、砖笼、手推车、胶皮管、筛子、铁锹、半截灰桶、喷水壶、托线板、线坠、水平尺、小白线、砖夹子、大铲、瓦刀、刨锛、工具袋等。
7.4.2
作
业
条
件
7.4 空心砌块填充墙施工工艺

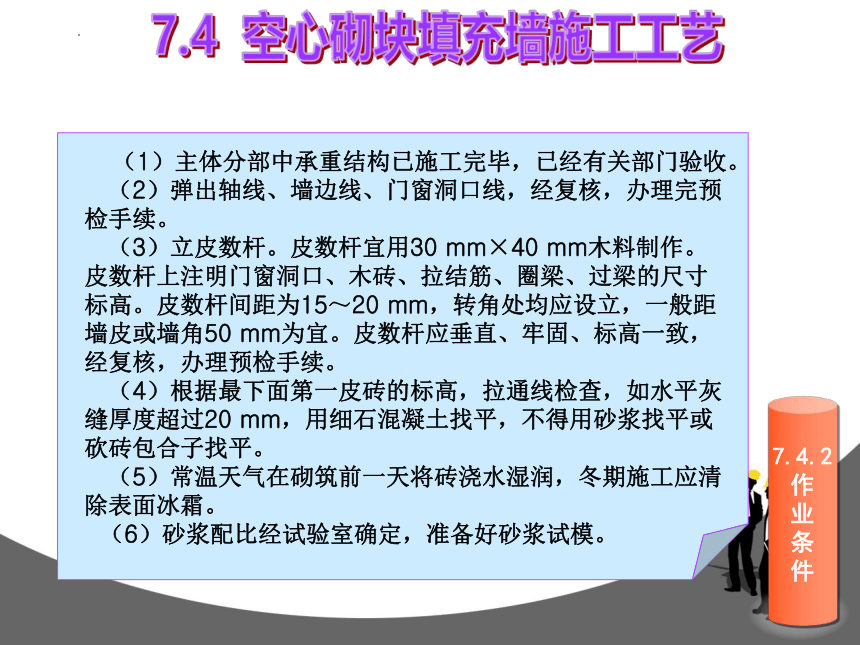

（1）主体分部中承重结构已施工完毕，已经有关部门验收。
（2）弹出轴线、墙边线、门窗洞口线，经复核，办理完预检手续。?
（3）立皮数杆。皮数杆宜用30 mm×40 mm木料制作。皮数杆上注明门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高。皮数杆间距为15～20 mm，转角处均应设立，一般距墙皮或墙角50 mm为宜。皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。?
（4）根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20 mm，用细石混凝土找平，不得用砂浆找平或砍砖包合子找平。?
（5）常温天气在砌筑前一天将砖浇水湿润，冬期施工应清除表面冰霜。?
（6）砂浆配比经试验室确定，准备好砂浆试模。
7.4.3
施
工
工
艺
7.4 空心砌块填充墙施工工艺

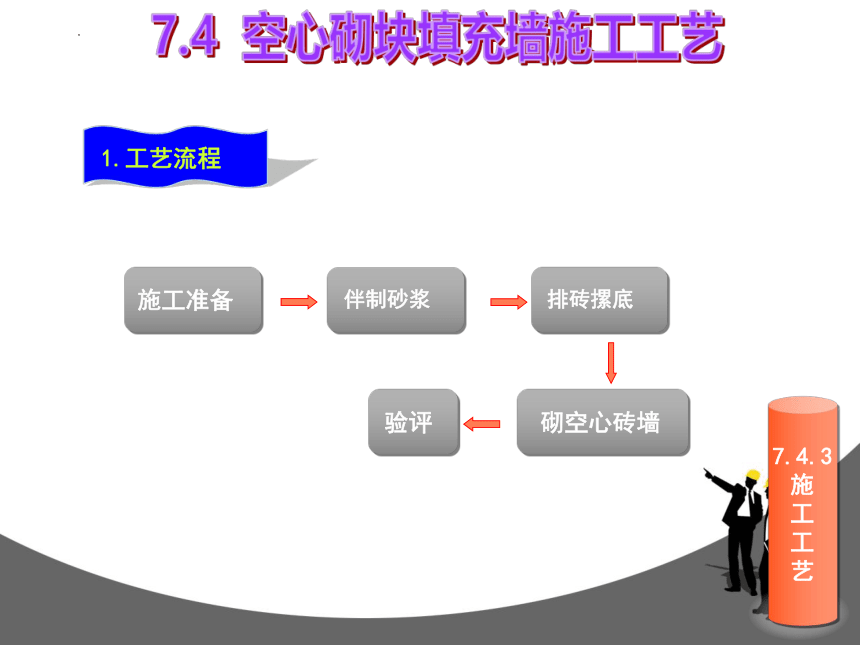

1.工艺流程
施工准备
伴制砂浆
排砖摞底
砌空心砖墙
验评
7.4.3
施
工
工
艺
7.4 空心砌块填充墙施工工艺

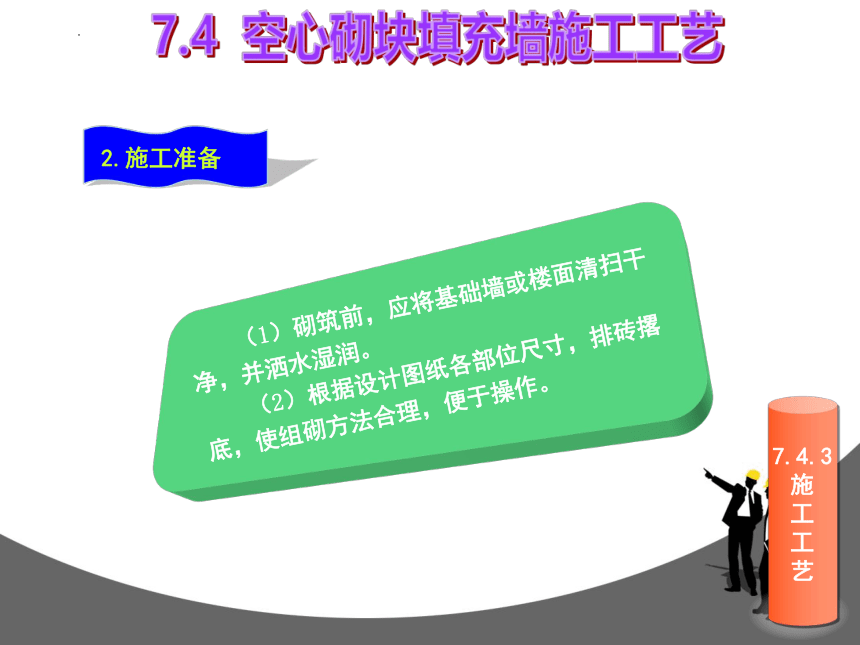

2.施工准备
（1）砌筑前，应将基础墙或楼面清扫干净，并洒水湿润。?
（2）根据设计图纸各部位尺寸，排砖撂底，使组砌方法合理，便于操作。
7.4.3
施
工
工
艺
7.4 空心砌块填充墙施工工艺

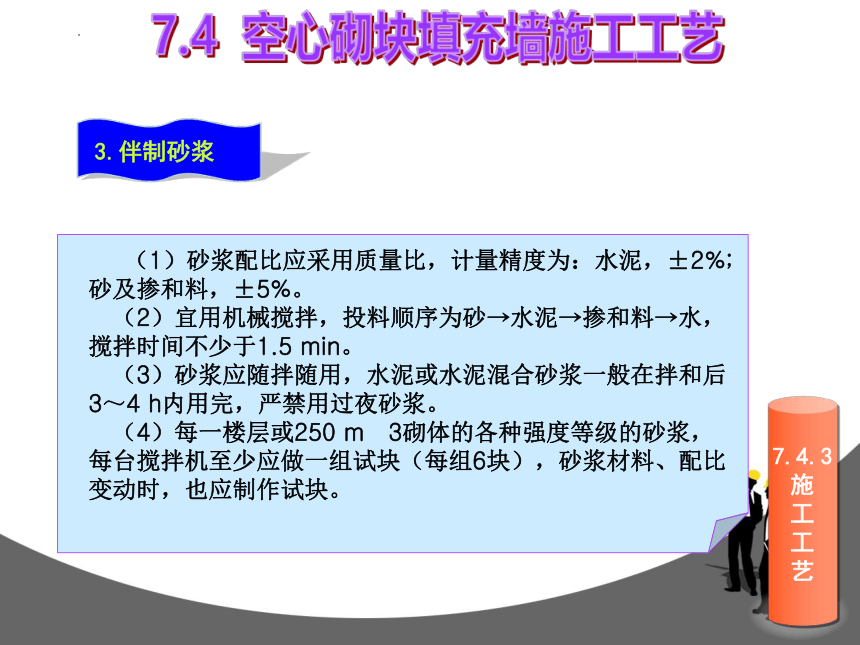

3.伴制砂浆
（1）砂浆配比应采用质量比，计量精度为：水泥，±2%;砂及掺和料，±5%。?
（2）宜用机械搅拌，投料顺序为砂→水泥→掺和料→水，搅拌时间不少于1.5 min。?
（3）砂浆应随拌随用，水泥或水泥混合砂浆一般在拌和后3～4 h内用完，严禁用过夜砂浆。?
（4）每一楼层或250 m?3砌体的各种强度等级的砂浆，每台搅拌机至少应做一组试块（每组6块），砂浆材料、配比变动时，也应制作试块。
7.4.3
施
工
工
艺
7.4 空心砌块填充墙施工工艺
4.砌空心砖墙体
详见课本 P212 – P213
7.4.3
施
工
工
艺
7.4 空心砌块填充墙施工工艺
5.冬雨期施工
（1）冬期砂浆宜用普通硅酸盐水泥拌制，砂子不得含冻块。?
（2）空心砖表面粉尘、霜、雪应清除干净，砖不宜浇水，适当增大砂浆稠度。?
（3）采用掺盐砂浆时，其掺盐量、材料加热温度应按冬期施工方案的规定执行，砂浆的使用温度不应低于+5 ℃。?
（4）冬期砌筑空心砖墙时，有条件的情况下应尽量使用热炒砂，并采取水加温、通蒸汽、加防冻剂等有利于冬季施工的措施，确保冬期施工的质量不受影响。
7.4.4
质
量
要
求
7.4 空心砌块填充墙施工工艺
允许偏差项目
一般项目
常见质量问题
及预防
质量记录
主控项目
1
2
3
4
5
7.5 中型砌块填充墙施工工艺
7.5.1
材
料
及
要
求
粉煤灰硅酸盐
密实中型砌块
3）
1）
5）
4）
2）
构造柱
普通混凝土空心
中型砌块
加气混凝土砌块
废渣混凝土空心
中型砌块
其他砌块
7.5 中型砌块填充墙施工工艺
7.5.1
材
料
及
要
求
2.砌筑用砂浆
砌筑用砂浆主要是用水泥、中砂、石灰膏、外加剂等材料配制的砂浆。
7.5 中型砌块填充墙施工工艺
7.5.1
材
料
及
要
求
3.主要机具
（1）机械
（2）工具
7.5 中型砌块填充墙施工工艺
7.5.2
作
业
条
件
（1）中型砌块砌筑施工前，应结合砌体和砌块的特点、设计图纸要求及现场具体条件，编制施工方案，准备好施工机具，做好施工平面布置，划分施工段，安排好施工流水、工序交叉衔接施工。?
（2）基础工程已做完，办完隐检、预检手续?
（3）放好砌体墙身、门窗口等位置线，经检验符合设计图纸要求，预检合格。?
（4）按砌筑操作需要，找好标高，立好皮尺杆。
（5）搭设好操作和卸料架子。?
（6）配制异形尺寸砌块（同材割制），砂浆经试配确定配比，准备好试模。
7.5 中型砌块填充墙施工工艺
7.5.3
施
工
工
艺
1.工艺流程
墙体放线
制备砂浆
砌块排列
砌砖镶砖
竖缝灌砂浆
砖块就位
铺砂浆
砌块就位
校正
勒缝
7.5 中型砌块填充墙施工工艺
7.5.3
施
工
工
艺
2.砌筑要点
竖缝灌砂浆
7）
砌筑镶砖
6）
砌块就位与校正
5）
铺砂浆
4）
砌块排列
3）
制配砂浆
2）
墙体放线
1）
7.5 中型砌块填充墙施工工艺
7.5.4
质
量
要
求
允许偏差项目
一般项目
质量保证措施
质量记录
主控项目
1
2
3
4
5
7.5 中型砌块填充墙施工工艺
7.5.5
常
见
质
量
问
题
及
防
治
（1）砌体粘结不牢。
（2）第一皮砌块底铺砂浆厚度不均匀。
（3）拉结钢筋或压砌钢筋网片不符合设计要求。应按设计和规范的规定，设置拉结带、拉结钢筋及压砌钢筋网片。?
（4）砌体错缝不符合设计和规范的规定。这是未按砌块排列组砌图施工所致。应注意砌块的规格，并正确地组砌。?
（5）砌体偏差超出规定。原因是每皮砌块的高度控制不准确。应严格按标识杆高度控制，掌握铺灰厚度。
