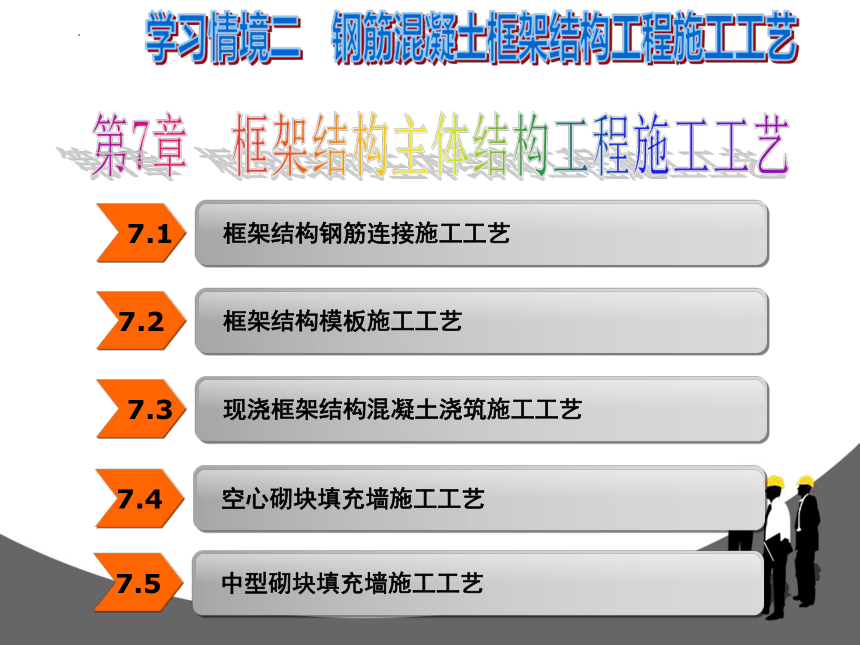

第7章　框架结构主体结构工程施工工艺
7.1
框架结构钢筋连接施工工艺
7.2
框架结构模板施工工艺
学习情境二　钢筋混凝土框架结构工程施工工艺
7.3
现浇框架结构混凝土浇筑施工工艺
7.4
空心砌块填充墙施工工艺
7.5
中型砌块填充墙施工工艺

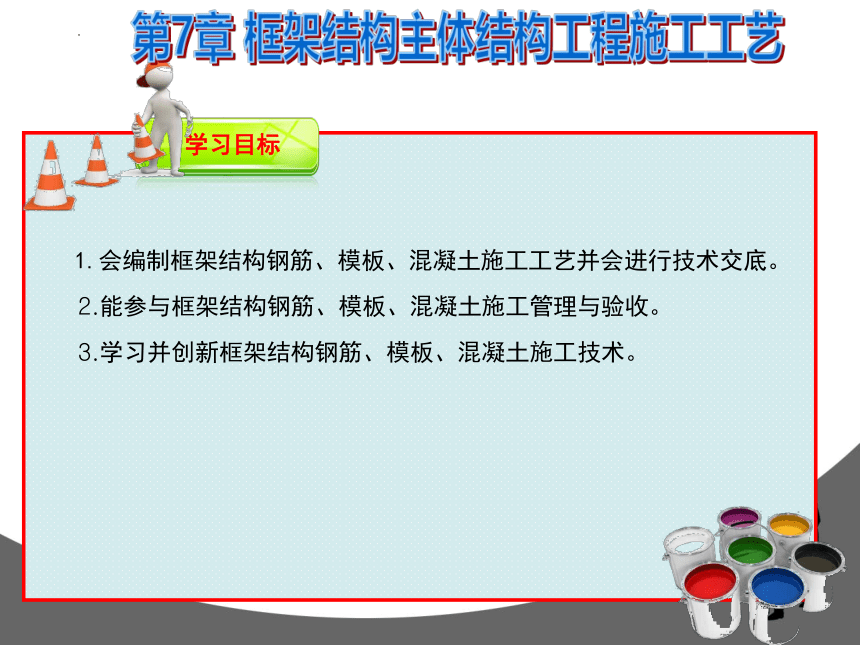

学习目标
1.会编制框架结构钢筋、模板、混凝土施工工艺并会进行技术交底。
? 2.能参与框架结构钢筋、模板、混凝土施工管理与验收。
? 3.学习并创新框架结构钢筋、模板、混凝土施工技术。
第7章 框架结构主体结构工程施工工艺
7.3.1
施
工
准
备
7.3　现浇框架结构混凝土浇筑施工工艺

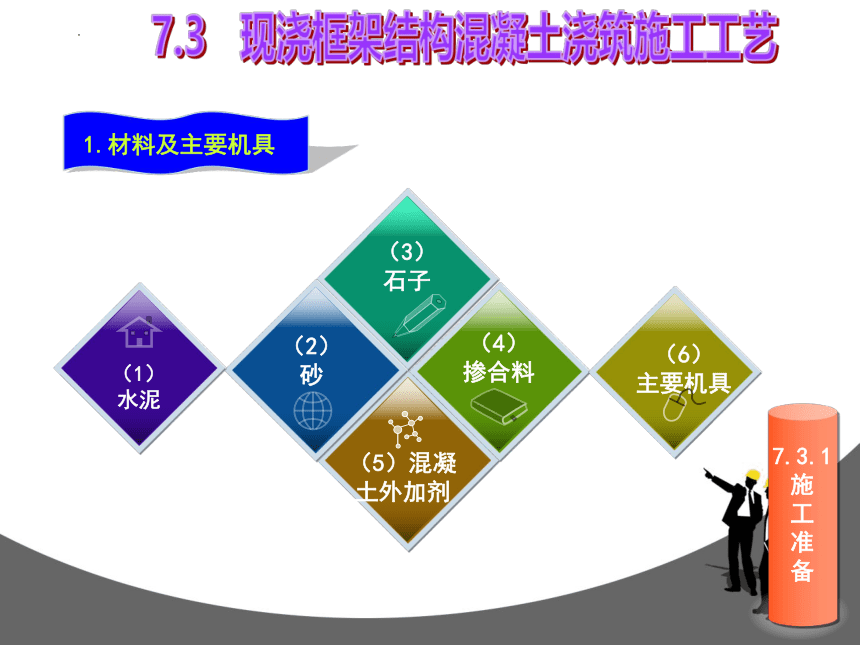

1.材料及主要机具
（3）
石子
（2）
砂
（4）
掺合料
（5）混凝土外加剂
（1）
水泥
（6）
主要机具
7.3.1
施
工
准
备
7.3　现浇框架结构混凝土浇筑施工工艺

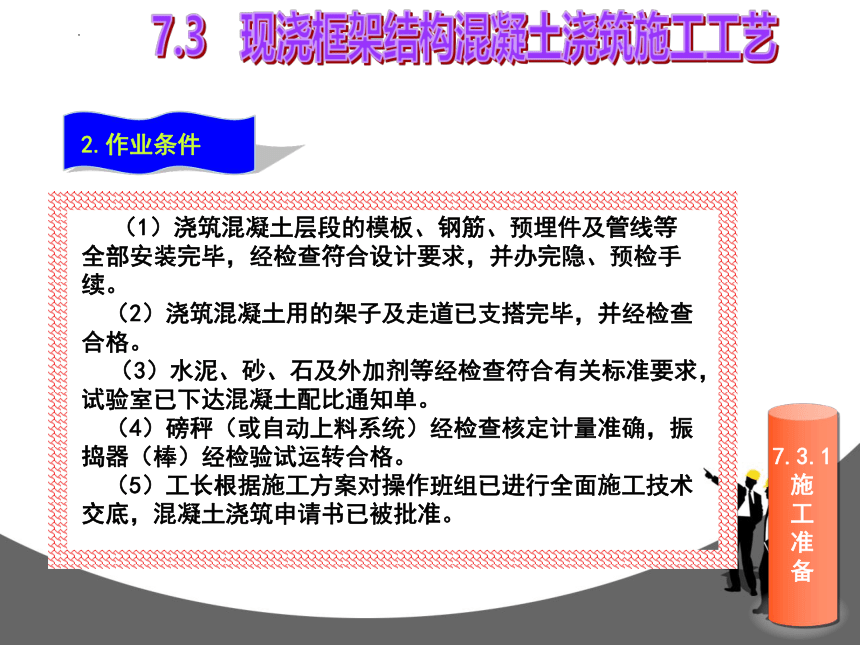

2.作业条件
（1）浇筑混凝土层段的模板、钢筋、预埋件及管线等全部安装完毕，经检查符合设计要求，并办完隐、预检手续。?
（2）浇筑混凝土用的架子及走道已支搭完毕，并经检查合格。?
（3）水泥、砂、石及外加剂等经检查符合有关标准要求，试验室已下达混凝土配比通知单。?
（4）磅秤（或自动上料系统）经检查核定计量准确，振捣器（棒）经检验试运转合格。?
（5）工长根据施工方案对操作班组已进行全面施工技术交底，混凝土浇筑申请书已被批准。?
7.3.2
施
工
工
艺
1.工艺流程
作业准备
混凝土搅拌
混凝土运输
柱、梁、板、剪力墙、楼梯的混凝土浇筑与振捣
养护
7.3　现浇框架结构混凝土浇筑施工工艺
7.3.2
施
工
工
艺

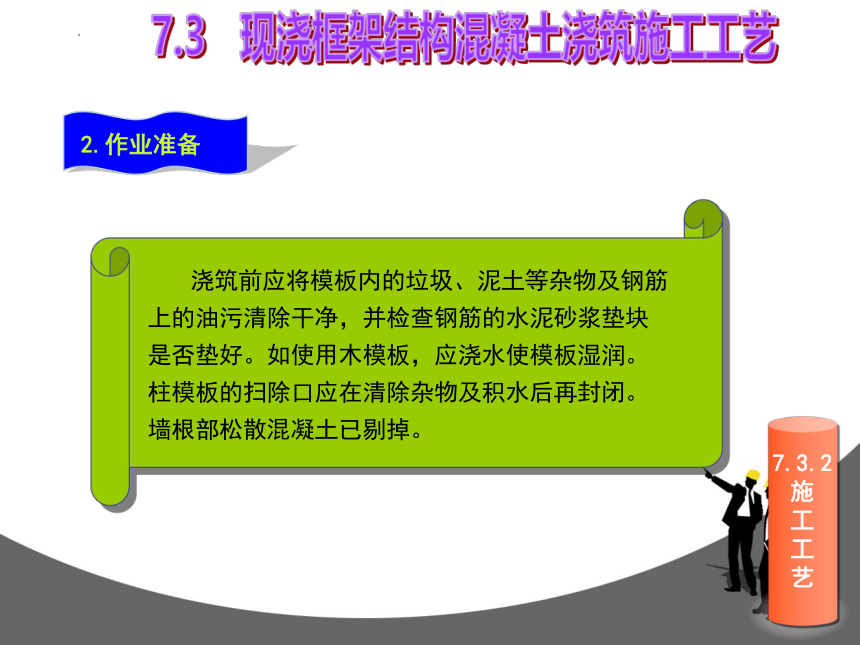

2.作业准备
7.3　现浇框架结构混凝土浇筑施工工艺
浇筑前应将模板内的垃圾、泥土等杂物及钢筋上的油污清除干净，并检查钢筋的水泥砂浆垫块是否垫好。如使用木模板，应浇水使模板湿润。柱模板的扫除口应在清除杂物及积水后再封闭。墙根部松散混凝土已剔掉。
7.3.2
施
工
工
艺
2.作业准备
7.3　现浇框架结构混凝土浇筑施工工艺
浇筑前应将模板内的垃圾、泥土等杂物及钢筋上的油污清除干净，并检查钢筋的水泥砂浆垫块是否垫好。如使用木模板，应浇水使模板湿润。柱模板的扫除口应在清除杂物及积水后再封闭。墙根部松散混凝土已剔掉。
7.3.2
施
工
工
艺
3.混凝土搅拌
7.3　现浇框架结构混凝土浇筑施工工艺
（1）根据配比确定每盘各种材料的用量及车辆重量，分别定好水泥、砂、石各个磅秤标准。在上料时应车车过磅，骨料含水率应经常测定，及时调整配比用水量，确保加水量准确。
（2）装料顺序。
（3）搅拌时间。
（4）混凝土开始搅拌时，由施工单位主管技术部门、工长组织有关人员，对出盘混凝土的坍落度、和易性等进行鉴定，检查是否符合配比通知单要求，经调整合格后再正式搅拌。
7.3.2
施
工
工
艺
4.混凝土运输
7.3　现浇框架结构混凝土浇筑施工工艺
（1）混凝土自搅拌机中卸出后，应及时送到浇筑地点。在运输过程中，要防止混凝土离析、水泥浆流失、坍落度变化以及产生初凝等现象。如混凝土运到浇筑地点有离析现象，必须在浇筑前进行二次拌和。
（2）混凝土从搅拌机中卸出后到浇筑完毕的延续时间不宜超过表7-13的规定。
（3）泵送混凝土时必须保证混凝土泵连续工作，如果发生故障，停歇时间超过45 min或混凝土出现离析现象，应立即用压力水或其他方法冲洗管内残留的混凝土。
7.3.2
施
工
工
艺
5.混凝土浇筑与振捣的一般要求
7.3　现浇框架结构混凝土浇筑施工工艺
（1）混凝土自吊斗口下落的自由倾落高度不得超过2 m，浇筑高度如超过2 m时必须采取措施，用串筒或溜管等。?
（2）浇筑混凝土时应分段分层连续进行，浇筑层高度应根据结构特点、钢筋疏密决定，一般为振捣器作用部分长度的1.25倍，最大不超过50 cm。
（3）使用插入式振捣器时应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀振实。
7.3.2
施
工
工
艺
6.柱的混凝土浇筑
7.3　现浇框架结构混凝土浇筑施工工艺
（1）柱浇筑前底部应先填以5～10 cm厚与混凝土配比相同的减石子砂浆。柱混凝土应分层振捣，使用插入式振捣器时每层厚度不大于50 cm，振捣棒不得触动钢筋和预埋件。除上面振捣外，下面要有人随时敲打模板。
（2）柱高在3 m之内，可在柱顶直接下灰浇筑；超过3 m时，应采取措施（用串筒）或在模板侧面开门子洞安装斜溜槽分段浇筑。每段高度不得超过2 m，每段混凝土浇筑后将门子洞模板封闭严实，并用箍筋箍牢。?
（3）柱混凝土应一次浇筑完毕，如需留施工缝，应留在主梁下面；无梁楼板应留在柱帽下面。在与梁板整体浇筑时，应在柱浇筑完毕后停歇1～1.5 h，使其获得初步沉实，再继续浇筑。
（4）浇筑完后，应随时将伸出的搭接钢筋整理到位。
7.3.2
施
工
工
艺
7.3　现浇框架结构混凝土浇筑施工工艺
7.
梁、板混凝土浇筑
9.
养护
8.
楼梯混凝土浇筑
10.
冬期施工
7.3.3
质
量
要
求
7.3　现浇框架结构混凝土浇筑施工工艺
允许偏差项目
一般项目
成品保护
质量记录
主控项目
1
2
3
4
5
7.3.4
常
见
质
量
问
题
7.3　现浇框架结构混凝土浇筑施工工艺
（2）露筋
（4）孔洞
（5）缝隙与夹渣层
（7）现浇楼板面和楼梯踏步上表面平整度偏差太大
（1）蜂窝
（3）麻面
（6）梁、柱连接处断面尺寸偏差过大
