资源简介

(共31张PPT)

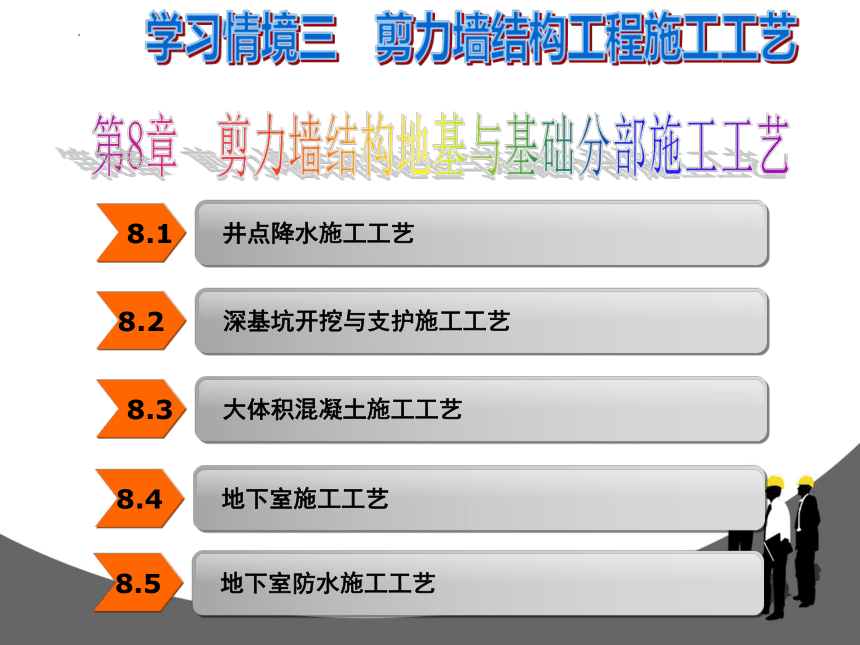

第8章　剪力墙结构地基与基础分部施工工艺
8.1
井点降水施工工艺
8.2
深基坑开挖与支护施工工艺
学习情境三　剪力墙结构工程施工工艺
8.3
大体积混凝土施工工艺
8.4
地下室施工工艺
8.5
地下室防水施工工艺

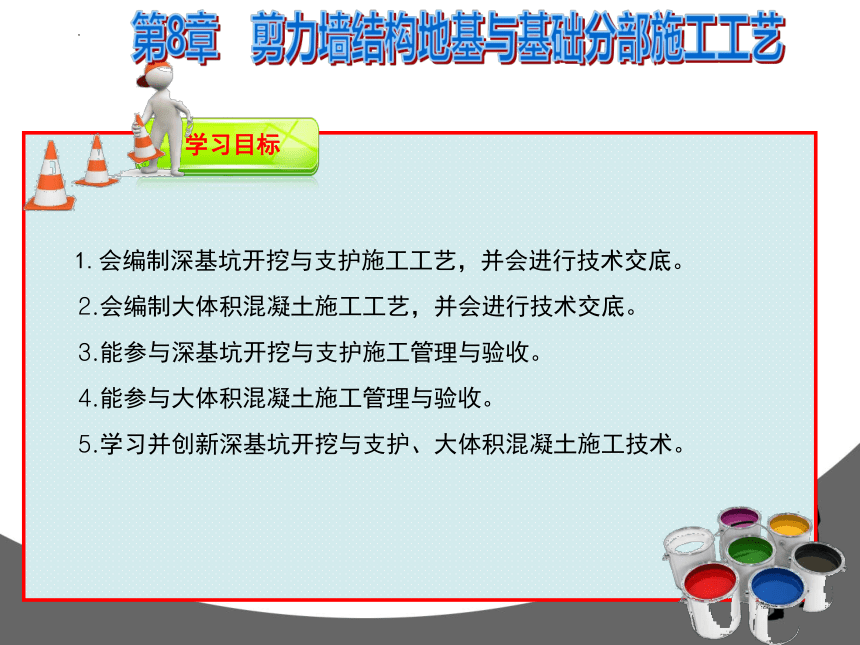

学习目标
1.会编制深基坑开挖与支护施工工艺，并会进行技术交底。
? 2.会编制大体积混凝土施工工艺，并会进行技术交底。
? 3.能参与深基坑开挖与支护施工管理与验收。
? 4.能参与大体积混凝土施工管理与验收。
? 5.学习并创新深基坑开挖与支护、大体积混凝土施工技术。
第8章　剪力墙结构地基与基础分部施工工艺
8.1.1
轻
型
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺

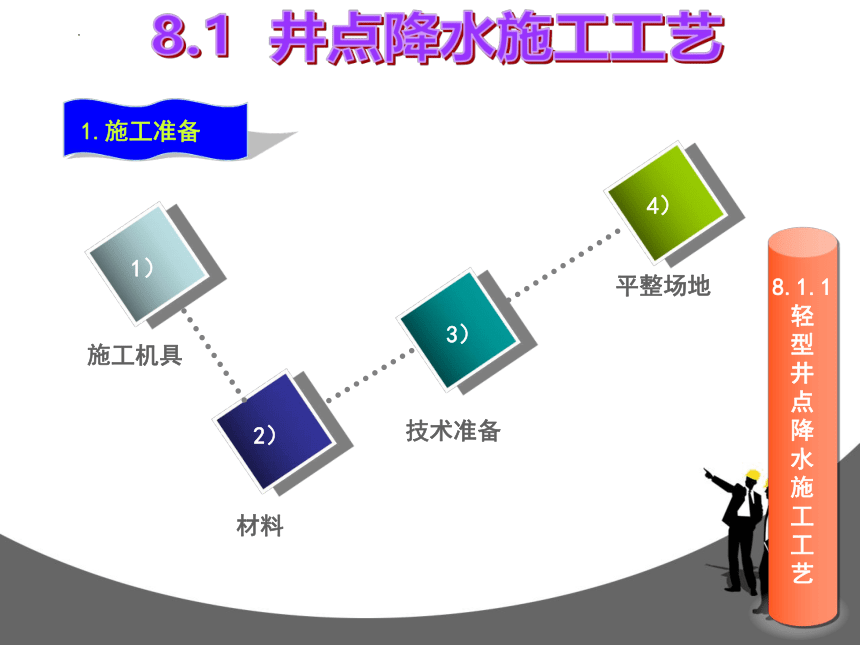

1.施工准备
平整场地
1）
2）
3）
4）
材料
技术准备
施工机具
8.1.1
轻
型
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺

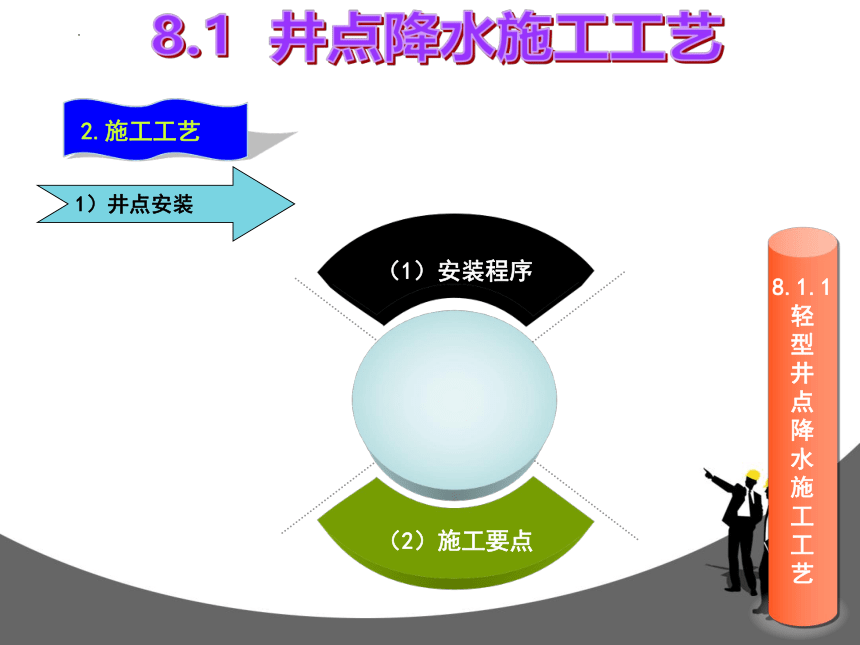

2.施工工艺
（1）安装程序
（2）施工要点
1）井点安装
8.1 井点降水施工工艺

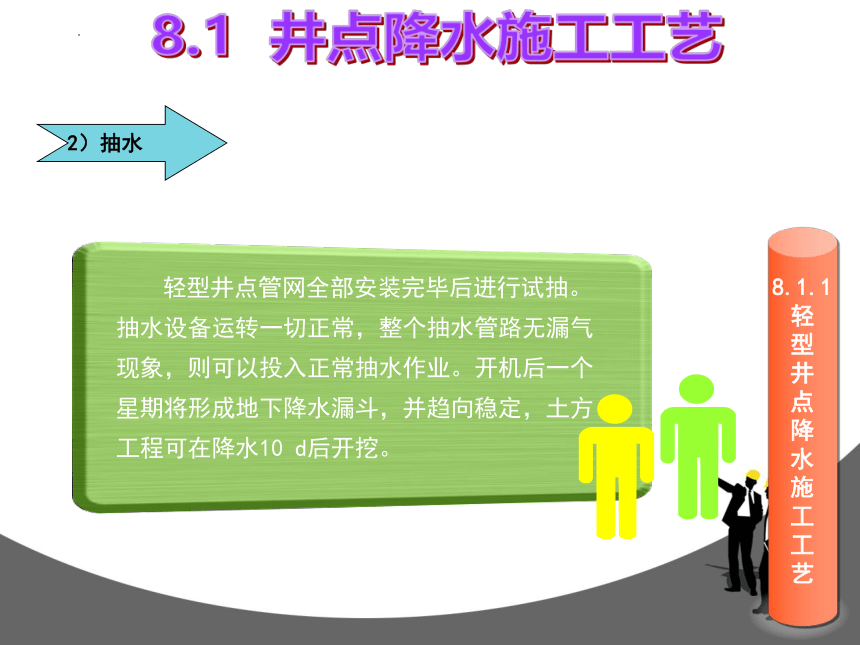

2）抽水
轻型井点管网全部安装完毕后进行试抽。抽水设备运转一切正常，整个抽水管路无漏气现象，则可以投入正常抽水作业。开机后一个星期将形成地下降水漏斗，并趋向稳定，土方工程可在降水10 d后开挖。
8.1.1
轻
型
井
点
降
水
施
工
工
艺
8.1.1
轻
型
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺

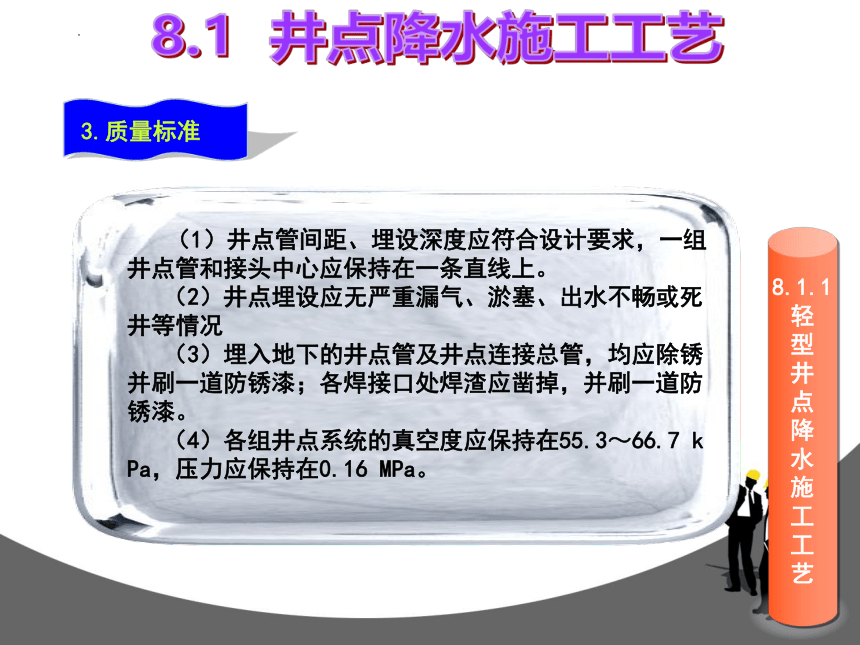

3.质量标准
（1）井点管间距、埋设深度应符合设计要求，一组井点管和接头中心应保持在一条直线上。?
（2）井点埋设应无严重漏气、淤塞、出水不畅或死井等情况?
（3）埋入地下的井点管及井点连接总管，均应除锈并刷一道防锈漆；各焊接口处焊渣应凿掉，并刷一道防锈漆。?
（4）各组井点系统的真空度应保持在55.3～66.7 kPa，压力应保持在0.16 MPa。
8.1.1
轻
型
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺

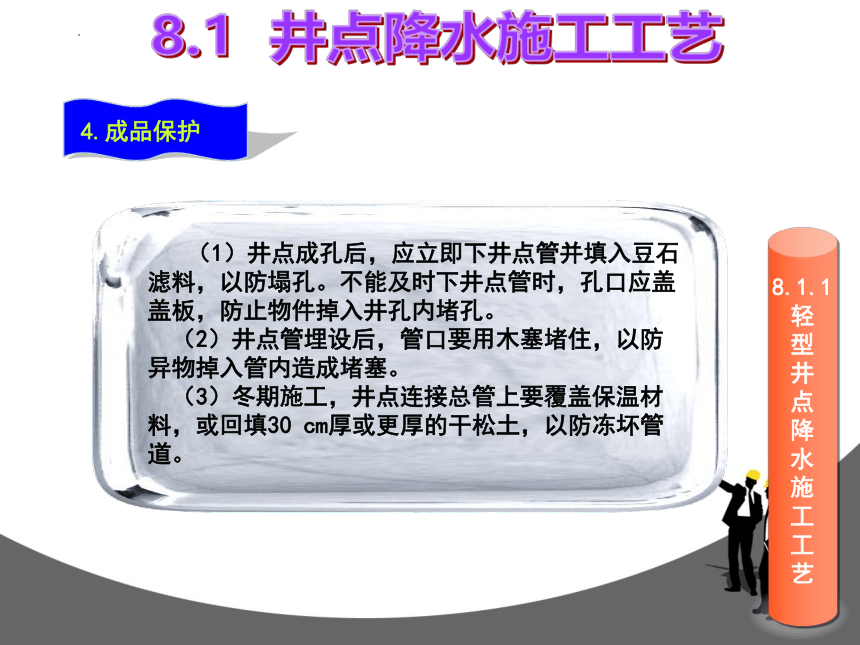

4.成品保护
（1）井点成孔后，应立即下井点管并填入豆石滤料，以防塌孔。不能及时下井点管时，孔口应盖盖板，防止物件掉入井孔内堵孔。?
（2）井点管埋设后，管口要用木塞堵住，以防异物掉入管内造成堵塞。?
（3）冬期施工，井点连接总管上要覆盖保温材料，或回填30 cm厚或更厚的干松土，以防冻坏管道。
8.1.1
轻
型
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
5.施工应注意的问题
详见课本 P225 – P226
8.1.1
轻
型
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺

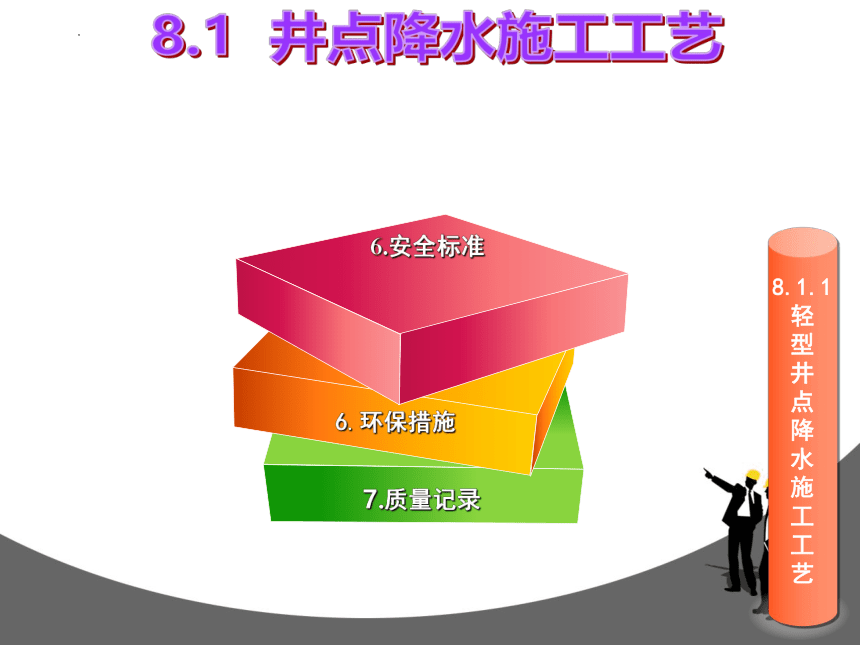

6.环保措施
7.质量记录?
6.安全标准
8.1.2
喷
射
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺

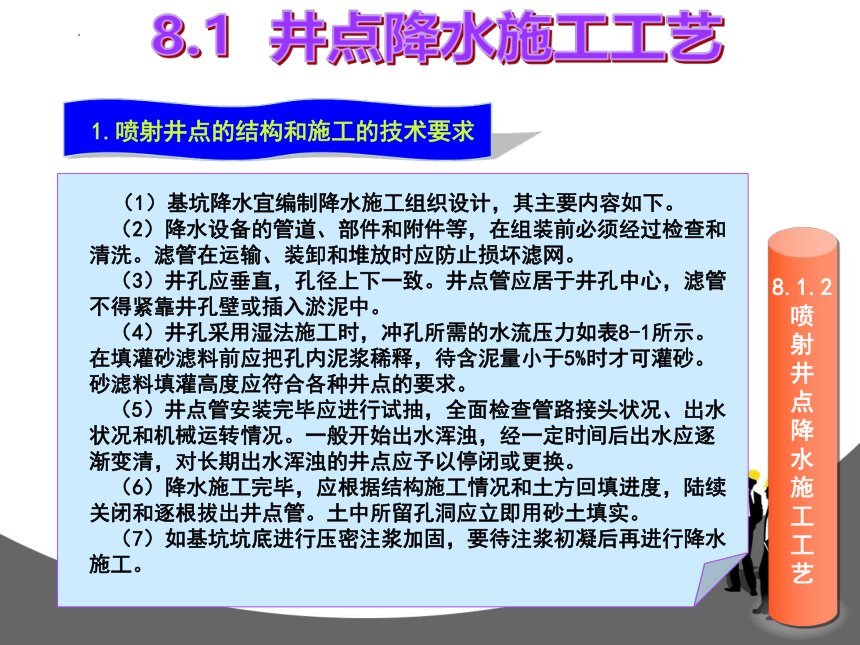

1.喷射井点的结构和施工的技术要求
（1）基坑降水宜编制降水施工组织设计，其主要内容如下。
（2）降水设备的管道、部件和附件等，在组装前必须经过检查和清洗。滤管在运输、装卸和堆放时应防止损坏滤网。
（3）井孔应垂直，孔径上下一致。井点管应居于井孔中心，滤管不得紧靠井孔壁或插入淤泥中。?
（4）井孔采用湿法施工时，冲孔所需的水流压力如表8-1所示。在填灌砂滤料前应把孔内泥浆稀释，待含泥量小于5%时才可灌砂。砂滤料填灌高度应符合各种井点的要求。
（5）井点管安装完毕应进行试抽，全面检查管路接头状况、出水状况和机械运转情况。一般开始出水浑浊，经一定时间后出水应逐渐变清，对长期出水浑浊的井点应予以停闭或更换。?
（6）降水施工完毕，应根据结构施工情况和土方回填进度，陆续关闭和逐根拔出井点管。土中所留孔洞应立即用砂土填实。?
（7）如基坑坑底进行压密注浆加固，要待注浆初凝后再进行降水施工。
8.1.2
喷
射
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺

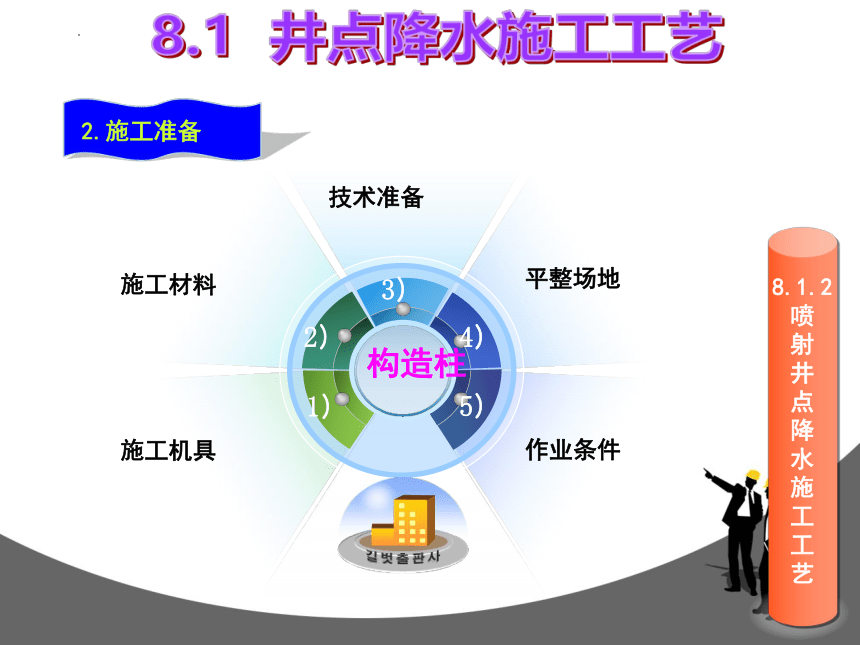

2.施工准备
施工机具
3）
1）
5）
4）
2）
构造柱
施工材料
技术准备
平整场地
作业条件
8.1.2
喷
射
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺

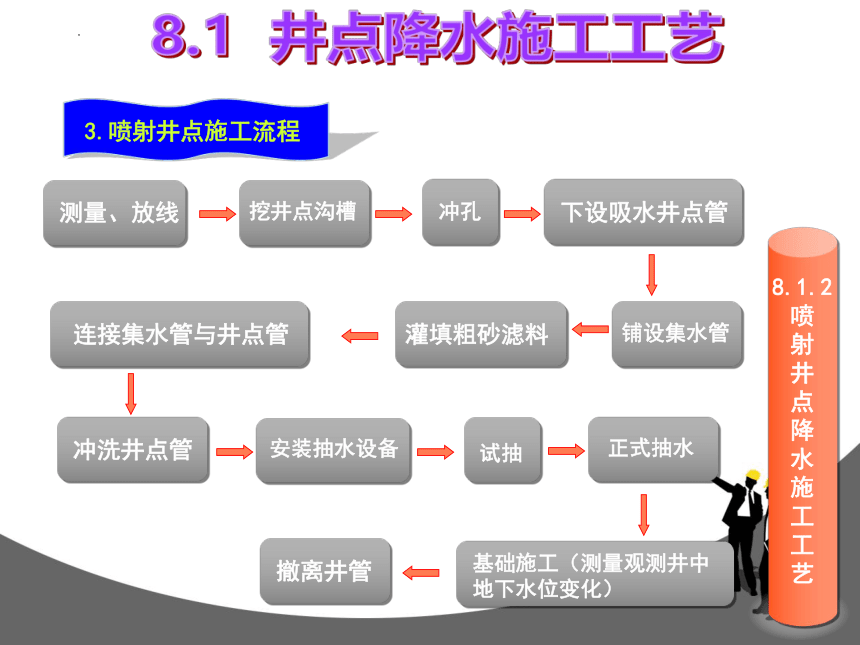

3.喷射井点施工流程
测量、放线
挖井点沟槽
冲孔
连接集水管与井点管
冲洗井点管
灌填粗砂滤料
下设吸水井点管
铺设集水管
安装抽水设备
试抽
正式抽水
撤离井管
基础施工（测量观测井中地下水位变化）
8.1.2
喷
射
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
4.喷射井点施工要点
灌填粗砂滤料
6）
铺设集水管
5）
下设井点管
4）
冲孔
3）
挖井点沟槽
2）
测量、放线
1）
8.1.2
喷
射
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
4.喷射井点施工要点
撤离井管
12）
基础施工
11）
正式抽水
10）
安装抽水设备及试抽
9）
冲洗井点管
8）
连接集水管与井点管
7）
8.1.2
喷
射
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
5.质量要求
（1）井点管间距、埋设深度应符合设计要求，一组井点管和接头中心应保持在一条直线上。?
（2）井点埋设应无严重漏气、淤塞、出水不畅或死井等情况。?
（3）埋入地下的井点管及井点连接总管，均应除锈并刷一道防锈漆，各焊接口处焊渣应凿掉，并刷一道防锈漆。?
（4）各组井点系统的真空度应保持在55.3～66.7 kPa，压力应保持在0.16 MPa。
8.1.2
喷
射
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
6.成品保护
（1）井点成孔后，应立即下井点管并填入豆石滤料，以防塌孔。不能及时下井点管时，孔口应盖盖板，防止物件掉入井孔内堵孔。?
（2）井点管埋设后，管口要用木塞堵住，以防异物掉入管内造成堵塞。?
（3）井点使用应保持连续抽水，并设备用电源，以避免泥渣沉淀将管堵塞。?
（4）冬期施工，井点连接总管上要覆盖保温材料，或回填30 cm厚以上干松土，以防冻坏管道。
8.1.3
电
渗
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
1.施工准备
2）
3）
主要机具
作业条件
1）
作业人员
4）
主要材料及要求
8.1.3
电
渗
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
2.施工工艺
放线定位
铺设总管
冲孔或钻孔
阴阳极接线
并点运行
阳极管（钢筋）埋设
安装井水管、填砂滤料
用弯连管将井点管与总管接通
测量观测井中地下水位的变化
井点、阳极管（钢筋）拆除
1）工艺流程
8.1.3
电
渗
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
2）施工要点
（1）
（2）
（3）
井点步骤与埋设
井点运行
井点拆除
8.1.3
电
渗
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
1）
2）
3）
一般项目
特殊工艺、关键
控制点等
的控制方法
质量要求
3.质量标准
8.1.3
电
渗
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
4.成品保护
（1）井点成孔后，应立即下井点管并填入滤料，以防塌孔。不能及时下井点管时，孔口应盖盖板，防止物件掉入井孔内。?
（2）井点管埋设后，管口立即插上吸引胶管，以防异物掉入管内堵塞。?
（3）井点使用应保证连续抽水，并设备用电源，以避免泥渣沉淀淤管及水位回升。
8.1.3
电
渗
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
5.职业健康安全与环境管理
（1）施工过程危害辨识及控制措施
（2）环境因素辨识及控制措施
8.1.4
管
井
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
1.施工机具
钻机、滤水井管、吸水管、水泵等。
8.1.4
管
井
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
2.工艺流程
绞线定位
钻孔法成井
安装滤水井管
封井
降水完毕后拔井管
接通吸水管
启动高压水泵抽地下水
8.1.4
管
井
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
3.施工要点
（1）管井井点布置。
（2）钻孔成井。
（3）管井使用时应经试抽水。在抽水过程中，应对电动机传动轴、电流、电压等进行检查，并对井内水位下降和流量进行观测和记录。?
（4）管井使用完毕后，可使用起重设备将管井的管口套紧，徐徐拔出滤水管。拔出的滤水管可洗净再用，所留孔洞用沙砾填实，上部500 mm用黏土填充、夯实。
8.1.4
管
井
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
4.质量要求
（1）应随时检查观测孔中的水位。?
（2）应试运转。如发现井管失效，应采取措施使其恢复正常。如无可能恢复，则应报废，另行设置新的井管。
（1）基坑开挖时，在井点管位置插上标志以防止挖至井点管，破坏降水。
（2）降水时应有专人值班，定期或不定期巡察，防止停电或其他外界因素破坏降水。
5.成品保护
8.1.4
管
井
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
7.注意事项
8.质量记录?
6. 安全与环境
8.1.5
深
井
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
2）
作业条件
1）主要材料及机具设备
3）作业人员
3.施工工艺
8.1.5
深
井
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
2.工艺流程
井点测量定位
挖井口、
按护筒
钻机就位，钻孔
洗井
回填井管与孔壁间的砾石过滤层
回填井底砂垫层
吊放井管
井管内下设水泵、安装抽水控制电路
试抽水
降水井正常工作
封井
降水完毕拔井管
8.1.5
深
井
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
3.操作要点
深井井位测量布置
3）
1）
5）
4）
2）
构造柱
定位
钻孔及井深
井管埋设
井点运行注意事项
井点拆除
8.1.5
深
井
井
点
降
水
施
工
工
艺
8.1 井点降水施工工艺
5.安全要求
4.
质量要求
6.
环保措施
7.常见质量问题及
其防治
8.
成品保护
10.
质量记录
9.职业健康安全
与环境管理
