(共26张PPT)

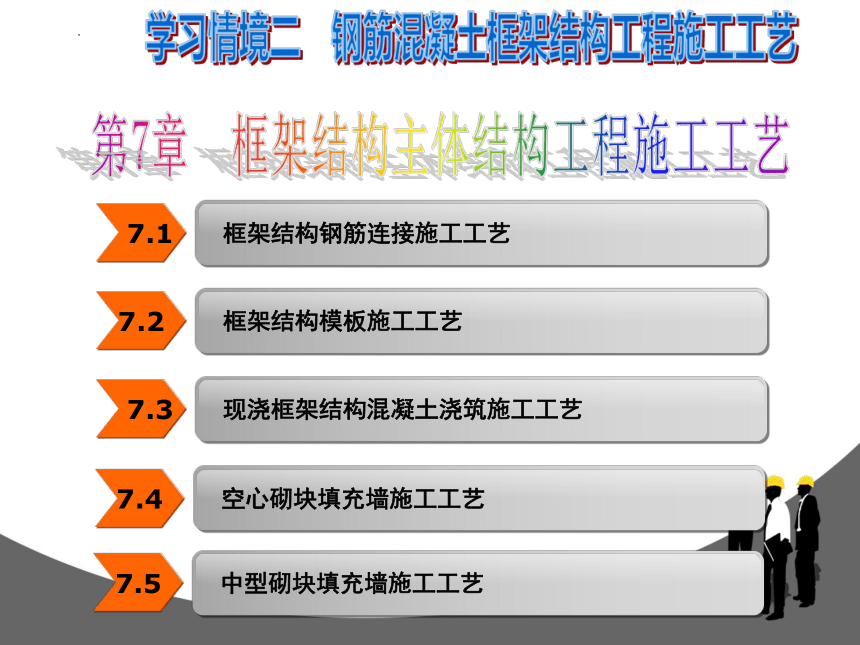

第7章　框架结构主体结构工程施工工艺
7.1
框架结构钢筋连接施工工艺
7.2
框架结构模板施工工艺
学习情境二　钢筋混凝土框架结构工程施工工艺
7.3
现浇框架结构混凝土浇筑施工工艺
7.4
空心砌块填充墙施工工艺
7.5
中型砌块填充墙施工工艺

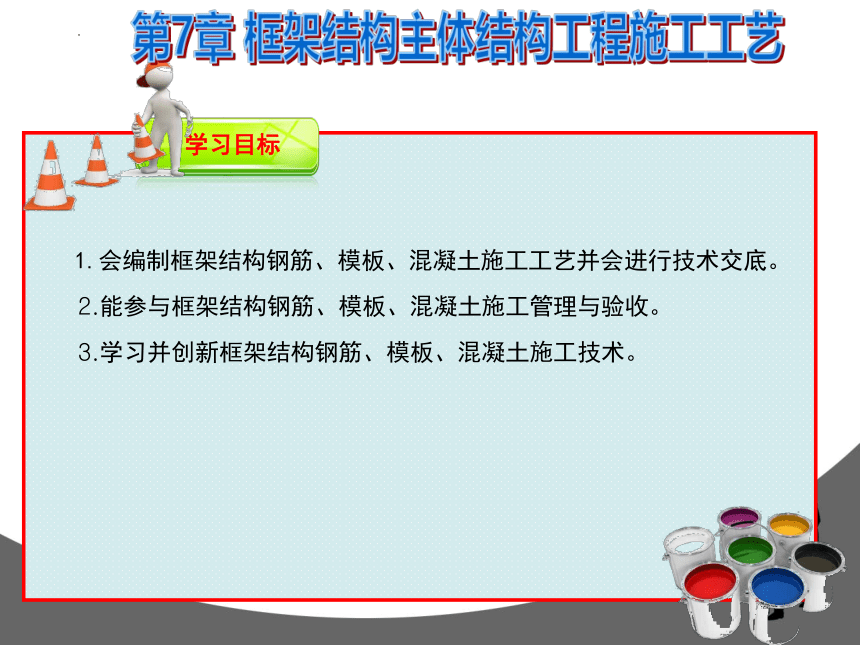

学习目标
1.会编制框架结构钢筋、模板、混凝土施工工艺并会进行技术交底。
? 2.能参与框架结构钢筋、模板、混凝土施工管理与验收。
? 3.学习并创新框架结构钢筋、模板、混凝土施工技术。
第7章 框架结构主体结构工程施工工艺
7.1.1
钢
筋
绑
扎
施
工
工
艺
7.1 框架结构钢筋连接施工工艺
1.材料及主要机具
1）框架结构工程材料
2）主要机具
7.1.1
钢
筋
绑
扎
施
工
工
艺
7.1 框架结构钢筋连接施工工艺

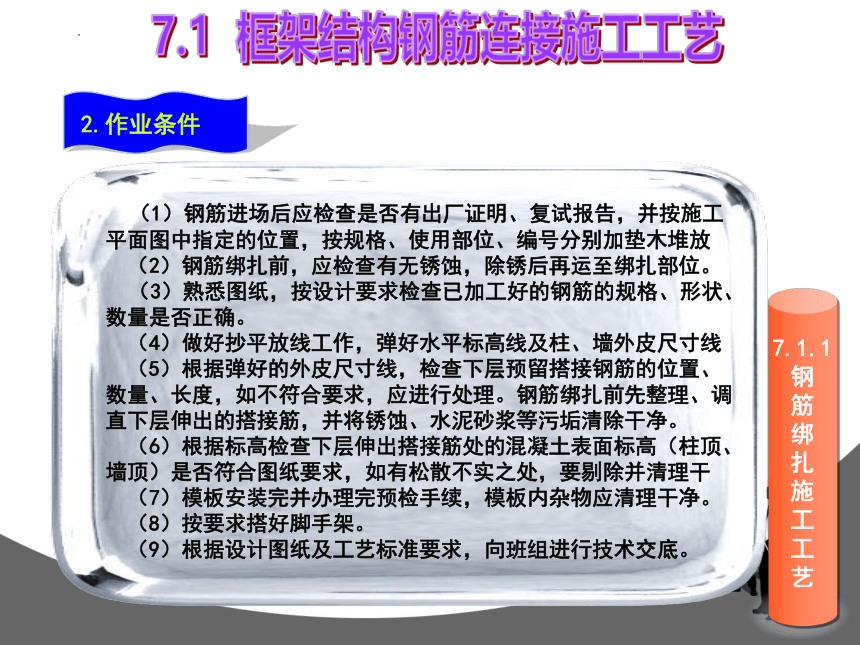

2.作业条件
（1）钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放?
（2）钢筋绑扎前，应检查有无锈蚀，除锈后再运至绑扎部位。
（3）熟悉图纸，按设计要求检查已加工好的钢筋的规格、形状、数量是否正确。?
（4）做好抄平放线工作，弹好水平标高线及柱、墙外皮尺寸线
（5）根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求，应进行处理。钢筋绑扎前先整理、调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。?
（6）根据标高检查下层伸出搭接筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸要求，如有松散不实之处，要剔除并清理干?
（7）模板安装完并办理完预检手续，模板内杂物应清理干净。
（8）按要求搭好脚手架。?
（9）根据设计图纸及工艺标准要求，向班组进行技术交底。
7.1.1
钢
筋
绑
扎
施
工
工
艺
7.1 框架结构钢筋连接施工工艺

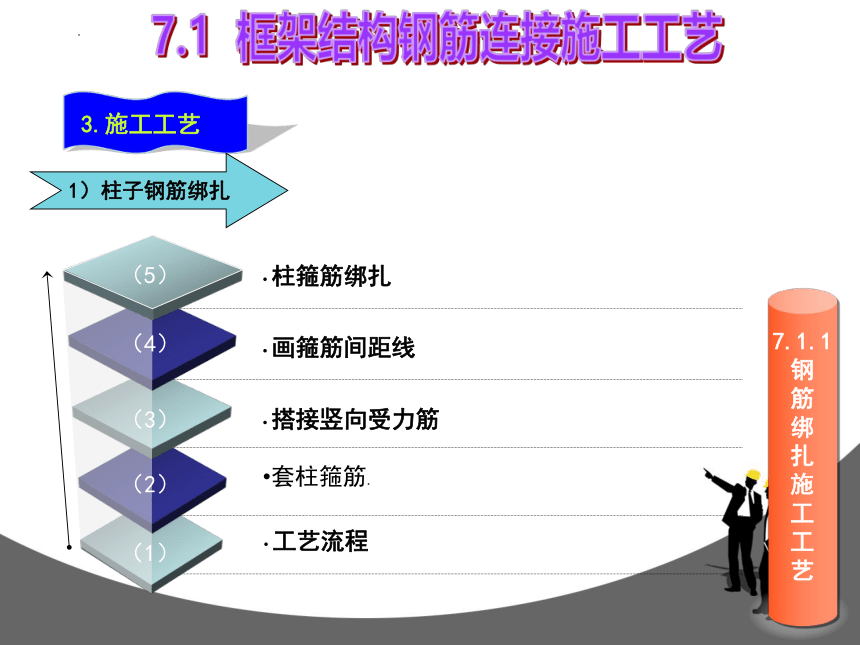

3.施工工艺
（1）
（2）
（3）
（4）
（5）
柱箍筋绑扎
画箍筋间距线
搭接竖向受力筋
套柱箍筋.
工艺流程
1）柱子钢筋绑扎
7.1.1
钢
筋
绑
扎
施
工
工
艺
7.1 框架结构钢筋连接施工工艺
（1）工艺流程.
2）
框架梁钢筋绑扎
（2）绑扎要点
7.1.1
钢
筋
绑
扎
施
工
工
艺
7.1 框架结构钢筋连接施工工艺
（1）工艺流程.
3）
钢板筋绑扎
（2）施工要点
7.1.1
钢
筋
绑
扎
施
工
工
艺
7.1 框架结构钢筋连接施工工艺
（1）工艺流程.

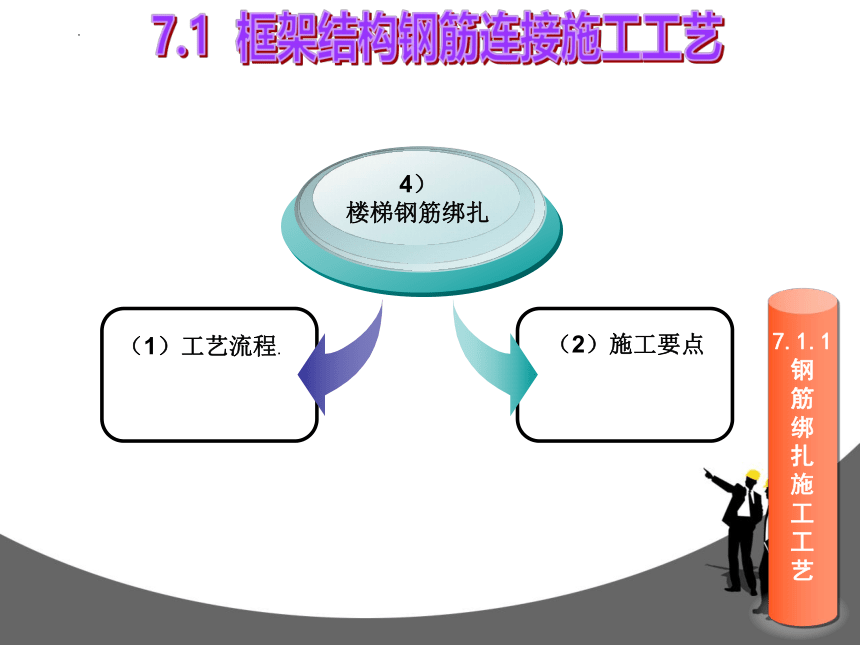

4）
楼梯钢筋绑扎
（2）施工要点
7.1.1
钢
筋
绑
扎
施
工
工
艺
7.1 框架结构钢筋连接施工工艺
1）
主控项目
2）
一般项目
3）
允许偏差项目
4）
质量保证措施

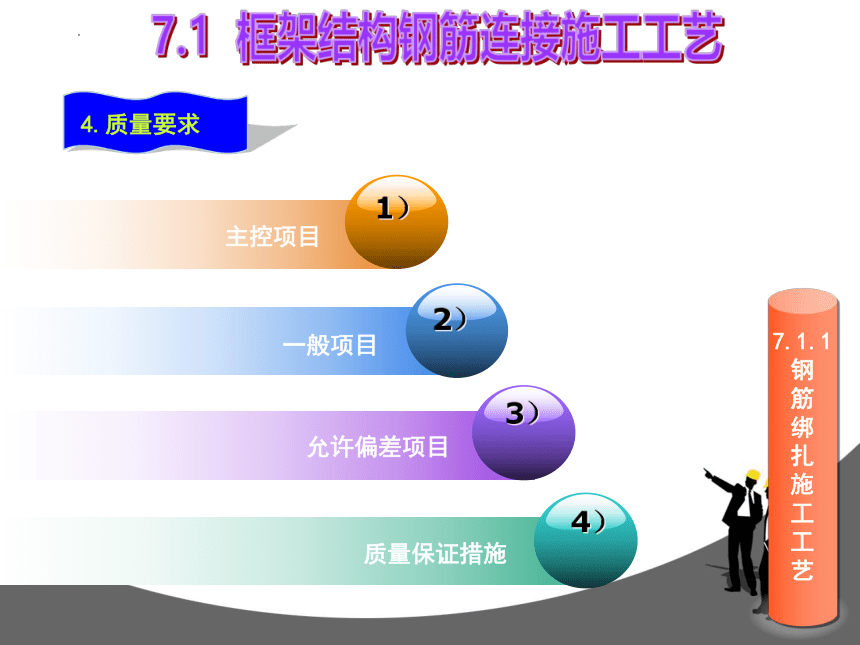

4.质量要求
7.1.1
钢
筋
绑
扎
施
工
工
艺
7.1 框架结构钢筋连接施工工艺
5.施工注意事项
（1）浇筑混凝土前检查钢筋位置是否正确，振捣混凝土时防止碰动钢筋，浇筑完混凝土后立即修整甩筋的位置，防止柱筋、墙筋移位。?
（2）配制箍筋时应按内皮尺寸计算。?
（3）梁主筋进支座的长度要符合设计要求，弯起钢筋的位置应准确。?
（4）板的弯起钢筋和负弯矩钢筋位置应准确，施工时不应踩在上面。?
（5）绑板筋时应用尺杆画线，绑扎时随时找正、调直，防止板筋不顺直，位置不准确。?
（6）绑竖向受力筋时要吊正，搭接部位绑3个扣，绑扣不能用同一方向的顺扣。层高超过4 m时，应搭架子进行绑扎，并采取措施固定钢筋，防止柱、墙钢筋骨架不垂直。?
（7）在钢筋配料加工时要注意，端头有对焊接头时要避开搭接范围，防止绑扎接头内混入对焊接头。?
7.1.2
钢
筋
闪
光
对
焊
工
艺
7.1 框架结构钢筋连接施工工艺
1.材料及主要机具
（1）钢筋
钢筋的级别、直径必须符合设计要求，且有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应进行可焊性试验
（2）主要机具
对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。
7.1.2
钢
筋
闪
光
对
焊
工
艺
7.1 框架结构钢筋连接施工工艺
2.作业条件
（1）焊工必须持有有效的考试合格证。?
（2）对焊机及配套装置、冷却水、压缩空气等应符合要求。?
（3）电源应符合要求。当电源电压下降大于5%且小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。?
（4）作业场地应有安全防护设施、防火措施和必要的通风措施，防止发生烧伤、触电及火灾等事?
（5）熟悉料单，弄清接头位置，做好技术交底。
7.1.2
钢
筋
闪
光
对
焊
工
艺
7.1 框架结构钢筋连接施工工艺
3.施工工艺
2）
检查设备
1）
工艺流程
3）
选择焊接工艺方法
4）选择焊接参数
5）
试焊、做班前试件
6）对焊焊接操作
7）
质量检查
7.1.2
钢
筋
闪
光
对
焊
工
艺
7.1 框架结构钢筋连接施工工艺
4.质量要求
1）
主控项目
2）
一般项目
3）
允许偏差项目
4）
常见质量问题及防治
7.1.2
钢
筋
闪
光
对
焊
工
艺
7.1 框架结构钢筋连接施工工艺
4.质量要求
要注意！
进口钢筋需先经过化学成分检验和焊接试验，符合有关规定后方可焊接。
7.1.2
钢
筋
闪
光
对
焊
工
艺
7.1 框架结构钢筋连接施工工艺
5.质量记录
（1）钢筋出厂证明书或试验报告单。?
（2）钢筋机械性能复试报告。?
（3）进口钢筋应有化学成分检验报告和可焊性试验报告。国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能显著不正常的，应有化学成分检验报告。?
（4）钢筋接头的拉伸试验报告、弯曲试验报告。
7.1.3
钢
筋
电
渣
压
力
焊
工
艺
7.1 框架结构钢筋连接施工工艺
1.材料及主要机具
3）主要机具
2）焊剂
1）钢筋
7.1.3
钢
筋
电
渣
压
力
焊
工
艺
7.1 框架结构钢筋连接施工工艺
2.作业条件
（1)焊工必须持有有效的焊工考试合格证。?
（2)设备应符合要求。焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。
（3)电源应符合要求。当电源电压下降大于5%时，则不宜进行焊接。?
（4)作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。?
（5）同一区段内有接头的钢筋截面积的百分比不符合《混凝土结构工程施工质量验收规范》（GB 50204—2002）有关条款的规定时，要调整接头位置后再施焊。
7.1.3
钢
筋
电
渣
压
力
焊
工
艺
7.1 框架结构钢筋连接施工工艺
2）检查设备、电源
4）选择焊接参数
5）安装焊接夹具和钢筋
7）安放焊剂罐、填装焊剂
1）工艺流程
3）制备钢筋端头
6）安放引弧用的铁丝球
8）试焊、做试件，并确定焊接参数
9）焊接操作要点
10）质量检查
3.
焊
接
工
艺
7.1.3
钢
筋
电
渣
压
力
焊
工
艺
7.1 框架结构钢筋连接施工工艺
4.质量要求
常见质量问题及防治
一般项目
主控项目
2）
4）
1）
质量保证措施
3）
7.1.3
钢
筋
电
渣
压
力
焊
工
艺
7.1 框架结构钢筋连接施工工艺
5.质量记录
（1）钢筋出厂证明书或试验报告单。?
（2）焊剂合格证。?
（3）钢筋机械性能复试报告。?
（4）进口钢筋应有化学成分检验报告和可焊性试验报告。国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能明显不正常的，应有化学成分检验报告。?
（5）钢筋接头的拉伸试验报告。
7.1.4
钢
筋
螺
纹
接
工
艺
7.1 框架结构钢筋连接施工工艺
1.材料及主要机具
3）主要机具
2）连接套
1）钢筋
7.1.4
钢
筋
螺
纹
接
工
艺
7.1 框架结构钢筋连接施工工艺
2.作业条件
（1）操作工人（包括套丝的工人）必须经专门培训，并经考试合格后方可上岗。?
（2）接头位置应符合规定。?
（3）熟悉图纸，做好技术交底。
7.1.4
钢
筋
螺
纹
接
工
艺
7.1 框架结构钢筋连接施工工艺
3.焊接工艺
3）
钢筋套丝
2）
钢筋下料
4）接头单体试件实验
5）钢筋连接
1）
工艺流程
6）
质量检查
7.1.4
钢
筋
螺
纹
接
工
艺
7.1 框架结构钢筋连接施工工艺
4.质量要求
质量保证措施
一般项目
主控项目
2）
4）
1）
成品保护
3）
7.1.4
钢
筋
螺
纹
接
工
艺
7.1 框架结构钢筋连接施工工艺
5.质量记录
（1）钢筋出厂证明书或试验报告单。?
（2）钢筋机械性能试验报告。?
（3）连接套合格证。?
（4）接头强度检验报告。?
（5）接头拧紧力矩值的抽检记录。
