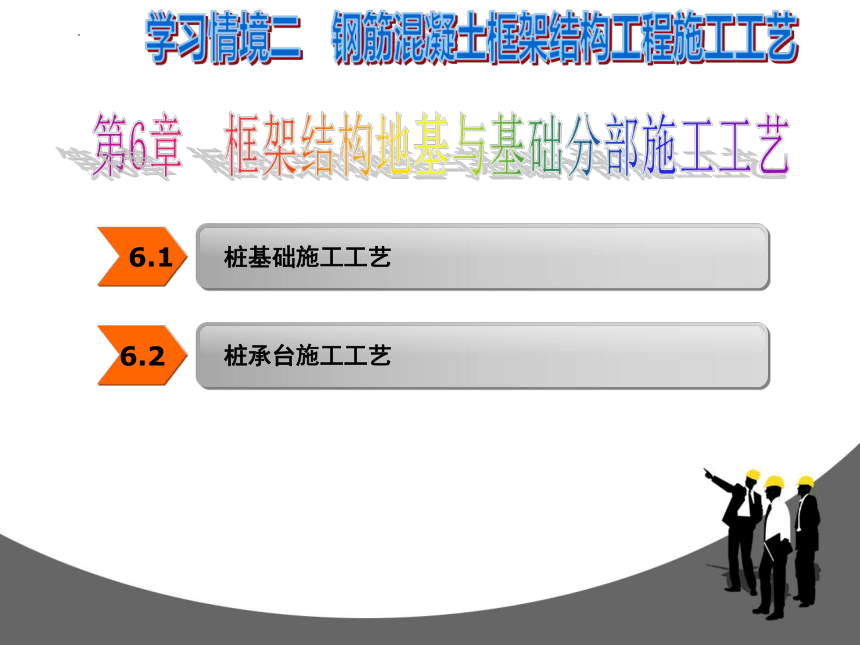

第6章　框架结构地基与基础分部施工工艺
6.1
桩基础施工工艺
6.2
桩承台施工工艺
学习情境二　钢筋混凝土框架结构工程施工工艺

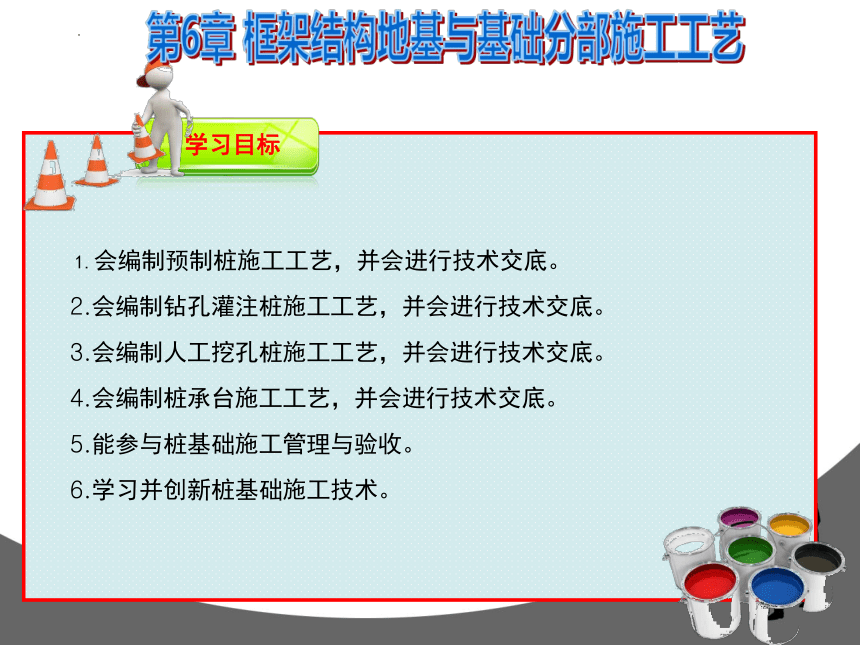

学习目标
1.会编制预制桩施工工艺，并会进行技术交底。
2.会编制钻孔灌注桩施工工艺，并会进行技术交底。
3.会编制人工挖孔桩施工工艺，并会进行技术交底。
4.会编制桩承台施工工艺，并会进行技术交底。
5.能参与桩基础施工管理与验收。
6.学习并创新桩基础施工技术。
第6章 框架结构地基与基础分部施工工艺
6.2.1
材
料
及
主
要
机
具
6.2 桩承台施工工艺
材料及主要机具
水泥
石子
砂
钢筋
水
垫块
火烧丝
外加剂
主要机具
6.2.2
作
业
条
件
6.2 桩承台施工工艺

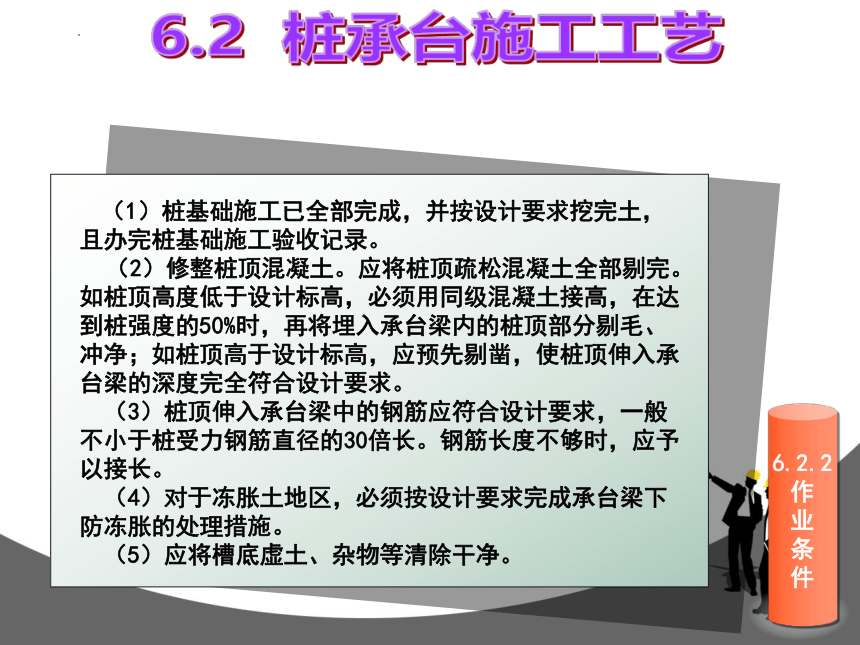

（1）桩基础施工已全部完成，并按设计要求挖完土，且办完桩基础施工验收记录。?
（2）修整桩顶混凝土。应将桩顶疏松混凝土全部剔完。如桩顶高度低于设计标高，必须用同级混凝土接高，在达到桩强度的50%时，再将埋入承台梁内的桩顶部分剔毛、冲净；如桩顶高于设计标高，应预先剔凿，使桩顶伸入承台梁的深度完全符合设计要求。?
（3）桩顶伸入承台梁中的钢筋应符合设计要求，一般不小于桩受力钢筋直径的30倍长。钢筋长度不够时，应予以接长。?
（4）对于冻胀土地区，必须按设计要求完成承台梁下防冻胀的处理措施。?
（5）应将槽底虚土、杂物等清除干净。?
6.2.3
施
工
工
艺
6.2 桩承台施工工艺

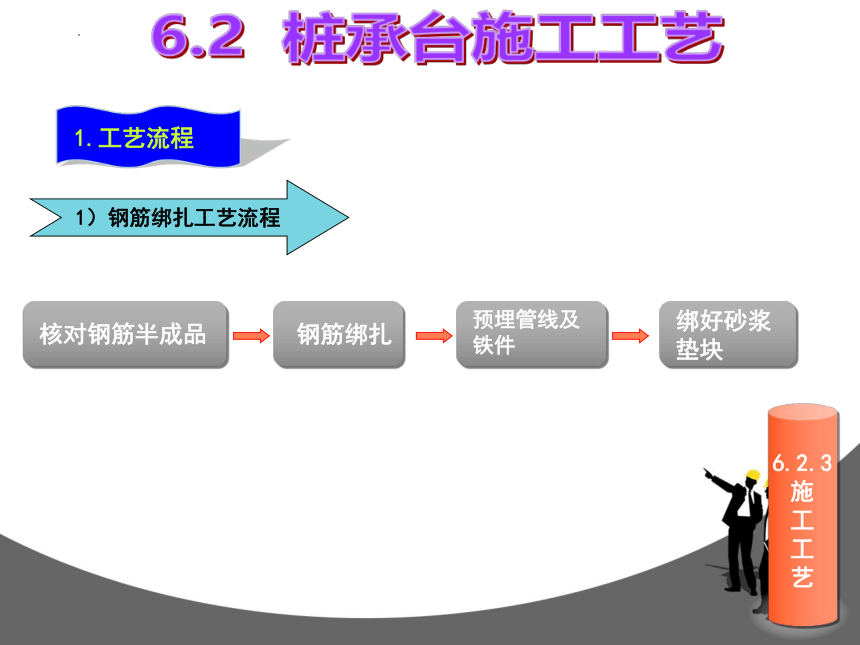

1.工艺流程
核对钢筋半成品
钢筋绑扎
预埋管线及铁件
绑好砂浆垫块
1）钢筋绑扎工艺流程
6.2.3
施
工
工
艺
6.2 桩承台施工工艺

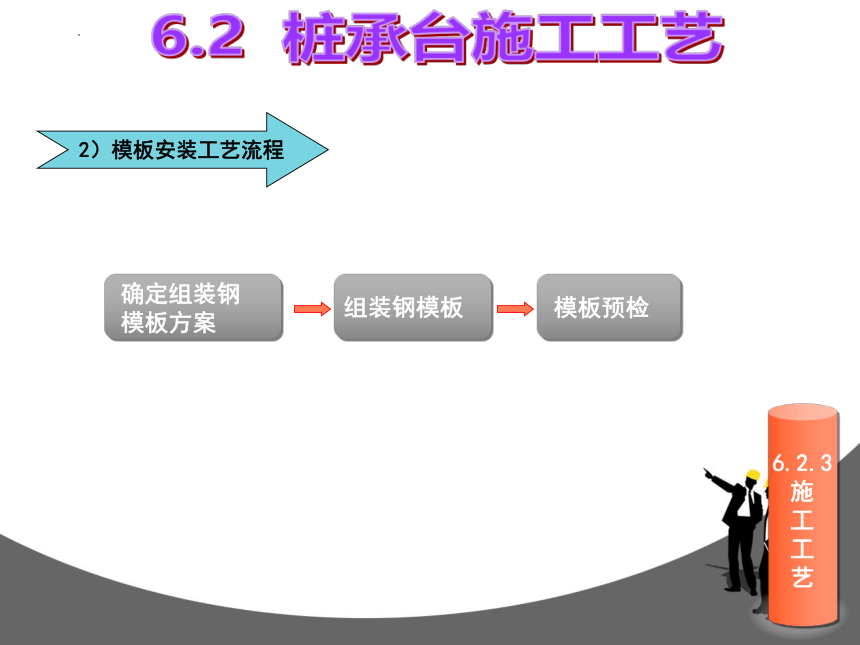

确定组装钢模板方案
组装钢模板
模板预检
2）模板安装工艺流程
6.2.3
施
工
工
艺
6.2 桩承台施工工艺

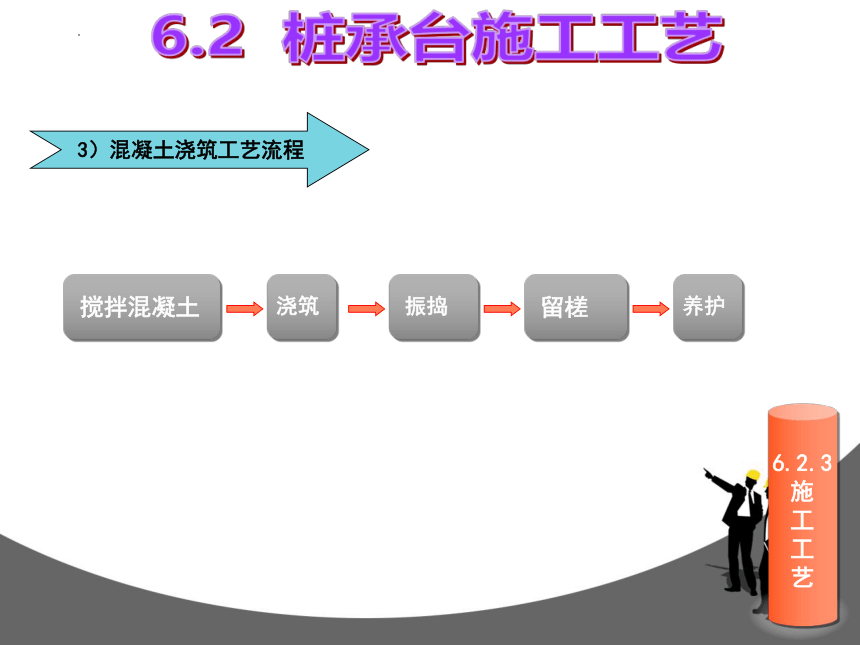

搅拌混凝土
浇筑
振捣
留槎
养护
3）混凝土浇筑工艺流程
6.2.3
施
工
工
艺
6.2 桩承台施工工艺
1）钢筋绑扎
绑砂浆垫块
预埋管线及铁件
钢筋绑扎
核对钢筋半成品
（4）
（3）
（2）
（1）
2.工艺流程
6.2.3
施
工
工
艺
6.2 桩承台施工工艺
2）模块与安装
（1）
（2）
（3）
确定组装
钢模板方案
组织钢模板
模板预检
6.2.3
施
工
工
艺
6.2 桩承台施工工艺
3）混凝土浇筑
（5）
养护
（4）
留槎
（3）
振捣
（2）
浇筑
（1）
搅拌
6.2.4
质
量
要
求
6.2 桩承台施工工艺
1.钢筋分项工程
1）主控项目
2）一般项目
3）允许偏差项目
6.2.4
质
量
要
求
6.2 桩承台施工工艺
2.模板分项工程
1）主控项目
2）一般项目
3）允许偏差项目
6.2.4
质
量
要
求
6.2 桩承台施工工艺
3.混凝土
分项工程
1）主控项目
2）一般项目
3）允许偏差项目
6.2.4
质
量
要
求
6.2 桩承台施工工艺
4.施工注意事项
（1）安装模板和浇筑混凝土时应注意保护钢筋，不得攀踩钢筋。?
（2）钢筋的混凝土保护层厚度一般不小于50 mm，其钢筋垫块不得遗漏。?
（3）对于地震设防区，当承台梁采用支模浇筑时，承台梁侧面应按设计要求回填土并夯实。?
（4）拆模时应避免重撬、硬砸，以免损伤混凝土和钢模板。?
（5）冬期施工应覆盖保温材料，防止混凝土受冻。
6.2.4
质
量
要
求
6.2 桩承台施工工艺
5.常见质量问题及其防治
（1）蜂窝、露筋。模板拼接不严、混凝土漏浆会造成蜂窝，振捣不按工艺操作会造成振捣不密实而露筋。?
（2）缺棱、掉角。配比不准、搅拌不均匀、拆模过早或养护不够都会导致混凝土棱角损伤。?
（3）偏差过大。模板支撑、卡子、拉杆间距过大或不牢固，混凝土局部浇筑过高或振捣时间过长，都会造成混凝土胀肚、错台、倾斜等缺陷。?
（4）预埋铁件钢筋移位。插铁固定不牢固，振捣棒或塔吊料斗碰撞钢筋，致使钢筋位移。
6.2.5
质
量
记
录
6.2 桩承台施工工艺
（1）水泥的出厂证明及复验证明。?
（2）钢筋的出厂证明或合格证，以及钢筋验收单抄件。?
（3）钢筋隐蔽验收记录。?
（4）模板标高、尺寸的预检记录。?
（5）钢筋焊接接头拉伸试验报告。?
（6）结构用混凝土应有试配申请单和试验室签发的配比通知单。?
（7）混凝土试块28 d标养抗压强度试验报告，商品混凝土应有出厂合格证。
