(共16张PPT)

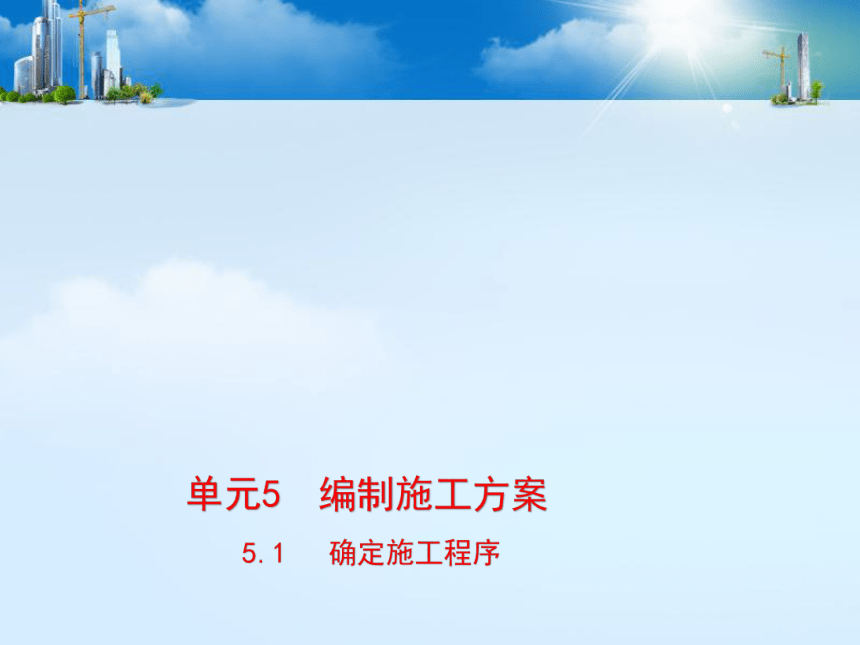

单元5 编制施工方案
5.1 确定施工程序

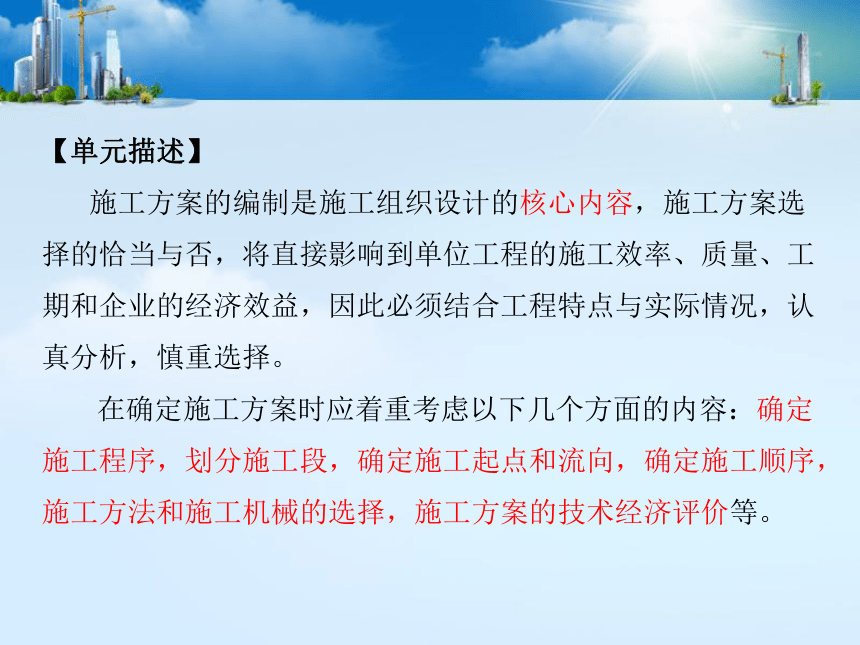

【单元描述】
施工方案的编制是施工组织设计的核心内容，施工方案选择的恰当与否，将直接影响到单位工程的施工效率、质量、工期和企业的经济效益，因此必须结合工程特点与实际情况，认真分析，慎重选择。
在确定施工方案时应着重考虑以下几个方面的内容：确定施工程序，划分施工段，确定施工起点和流向，确定施工顺序，施工方法和施工机械的选择，施工方案的技术经济评价等。

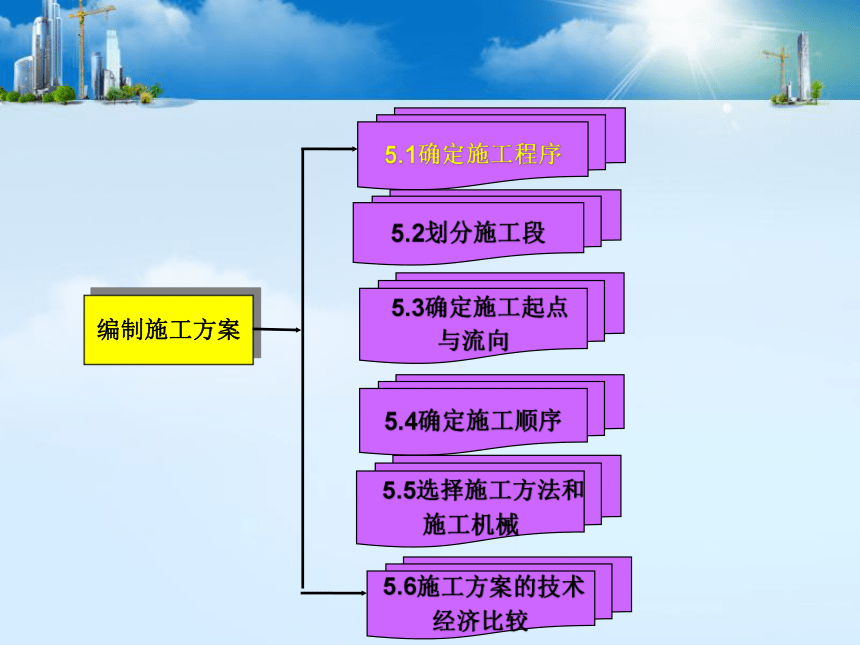

5.1确定施工程序
编制施工方案
5.2划分施工段
5.3确定施工起点
与流向
5.4确定施工顺序
5.5选择施工方法和
施工机械
5.6施工方案的技术
经济比较
5.1确定施工程序

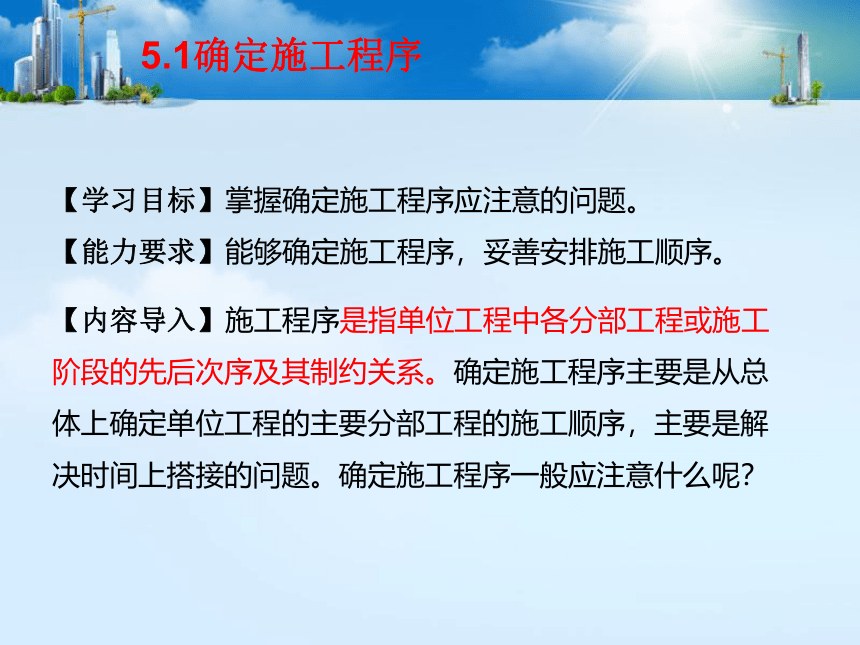

【学习目标】掌握确定施工程序应注意的问题。
【能力要求】能够确定施工程序，妥善安排施工顺序。
【内容导入】施工程序是指单位工程中各分部工程或施工阶段的先后次序及其制约关系。确定施工程序主要是从总体上确定单位工程的主要分部工程的施工顺序，主要是解决时间上搭接的问题。确定施工程序一般应注意什么呢？

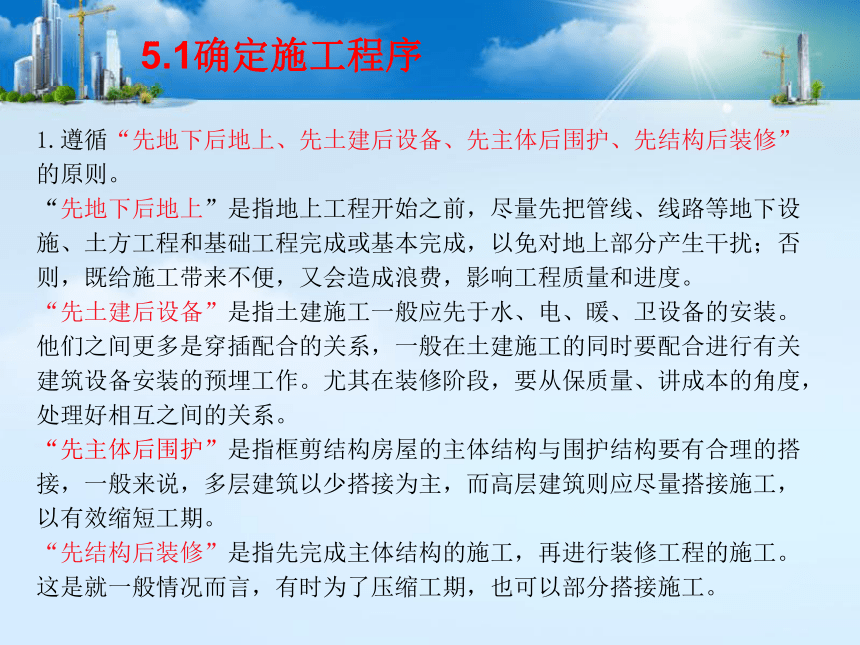

1.遵循“先地下后地上、先土建后设备、先主体后围护、先结构后装修”的原则。
“先地下后地上”是指地上工程开始之前，尽量先把管线、线路等地下设施、土方工程和基础工程完成或基本完成，以免对地上部分产生干扰；否则，既给施工带来不便，又会造成浪费，影响工程质量和进度。
“先土建后设备”是指土建施工一般应先于水、电、暖、卫设备的安装。他们之间更多是穿插配合的关系，一般在土建施工的同时要配合进行有关建筑设备安装的预埋工作。尤其在装修阶段，要从保质量、讲成本的角度，处理好相互之间的关系。
“先主体后围护”是指框剪结构房屋的主体结构与围护结构要有合理的搭接，一般来说，多层建筑以少搭接为主，而高层建筑则应尽量搭接施工，以有效缩短工期。
“先结构后装修”是指先完成主体结构的施工，再进行装修工程的施工。这是就一般情况而言，有时为了压缩工期，也可以部分搭接施工。
5.1确定施工程序

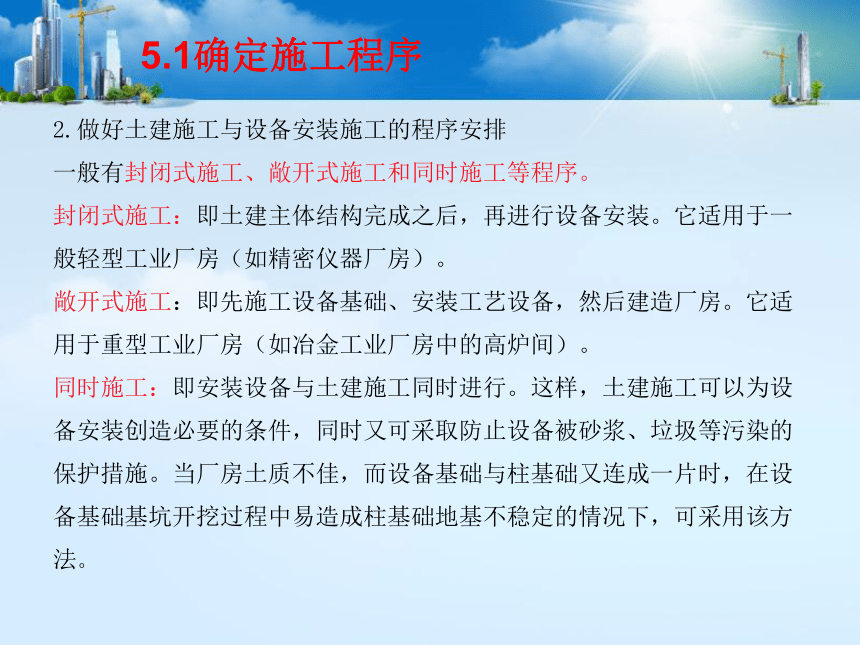

2.做好土建施工与设备安装施工的程序安排
一般有封闭式施工、敞开式施工和同时施工等程序。
封闭式施工：即土建主体结构完成之后，再进行设备安装。它适用于一般轻型工业厂房（如精密仪器厂房）。
敞开式施工：即先施工设备基础、安装工艺设备，然后建造厂房。它适用于重型工业厂房（如冶金工业厂房中的高炉间）。
同时施工：即安装设备与土建施工同时进行。这样，土建施工可以为设备安装创造必要的条件，同时又可采取防止设备被砂浆、垃圾等污染的保护措施。当厂房土质不佳，而设备基础与柱基础又连成一片时，在设备基础基坑开挖过程中易造成柱基础地基不稳定的情况下，可采用该方法。
5.1确定施工程序
5.1确定施工程序

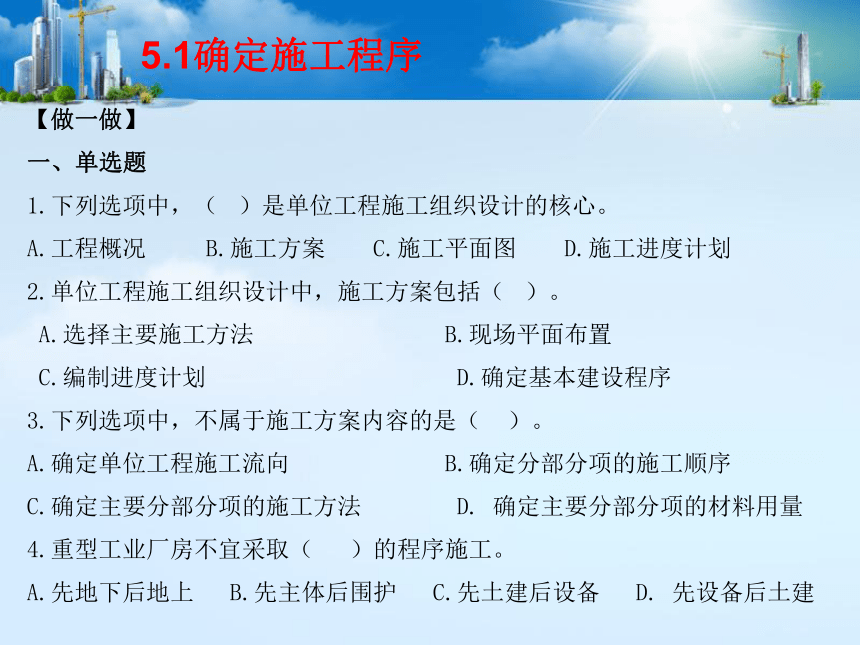

【做一做】
一、单选题
1.下列选项中，（ ）是单位工程施工组织设计的核心。
A.工程概况 B.施工方案 C.施工平面图 D.施工进度计划
2.单位工程施工组织设计中，施工方案包括（ ）。
A.选择主要施工方法 B.现场平面布置
C.编制进度计划 D.确定基本建设程序
3.下列选项中，不属于施工方案内容的是（ ）。
A.确定单位工程施工流向 B.确定分部分项的施工顺序
C.确定主要分部分项的施工方法 D. 确定主要分部分项的材料用量
4.重型工业厂房不宜采取（ ）的程序施工。
A.先地下后地上 B.先主体后围护 C.先土建后设备 D. 先设备后土建
5.1确定施工程序
【做一做】
一、单选题
1.下列选项中，（ B ）是单位工程施工组织设计的核心。
A.工程概况 B.施工方案 C.施工平面图 D.施工进度计划
2.单位工程施工组织设计中，施工方案包括（ A ）。
A.选择主要施工方法 B.现场平面布置
C.编制进度计划 D.确定基本建设程序
3.下列选项中，不属于施工方案内容的是（D ）。
A.确定单位工程施工流向 B.确定分部分项的施工顺序
C.确定主要分部分项的施工方法 D. 确定主要分部分项的材料用量
4.重型工业厂房不宜采取（ C ）的程序施工。
A.先地下后地上 B.先主体后围护 C.先土建后设备 D. 先设备后土建
二、多选题
1.确定施工程序应遵循的基本原则有（ ）。
A.先地下后地上 B.先主体后围护 C.先结构后装修 D.先土建后设备 E.先准备后开工
2.单位工程施工组织设计中，施工方案的主要内容有（ ）。
A.工程概况 B.确定施工顺序和起点流向 C.划分施工段
D.选择施工方法和施工机械 E.施工方案的技术经济分析
答案：1、ABCD 2、BCDE
单元5 编制施工方案
5.2 划分施工段
【单元描述】
施工方案的编制是施工组织设计的核心内容，施工方案选择的恰当与否，将直接影响到单位工程的施工效率、质量、工期和企业的经济效益，因此必须结合工程特点与实际情况，认真分析，慎重选择。
在确定施工方案时应着重考虑以下几个方面的内容：确定施工程序，划分施工段，确定施工起点和流向，确定施工顺序，施工方法和施工机械的选择，施工方案的技术经济评价等。
5.1确定施工程序
编制施工方案
5.2划分施工段
5.3确定施工起点
与流向
5.4确定施工顺序
5.5选择施工方法和
施工机械
5.6施工方案的技术
经济比较
5.2 划分施工段
【学习目标】了解划分施工段的目的，掌握划分施工段的原则。
【能力要求】能够根据工程实际情况，并结合划分施工段的原则，合理划分施工段，以便于流水施工。
【内容导入】流水施工是组织施工的常用方式，施工段又是流水施工的主要参数之一，施工段划分的数目要适当，数目过多将会降低施工速度，延长工期；数目过少又会造成资源供应过分集中，不利于充分利用工作面，可能造成窝工。那么，如何划分施工段，划分施工段应遵循什么原则呢？
1、施工段的含义
在组织流水施工时，把拟建工程在平面上划分为若干个劳动量大致相等的施工区段，称为施工段，施工段以“m”表示，是流水施工的主要参数之一。
2、划分施工段的原则
（1）以主导施工过程为依据；
（2）施工段的分界要合理。施工段划分要有利于结构的整体性，尽可能与施工对象的结构界限一致，如结构的变形缝、后浇带、单元分隔线等。
（3）各施工段的劳动量应大致相等，相差不宜超过15%，以保证专业工作队连续、均衡的施工。
（4）施工段的数目要适当。施工段数过多，会使工作面缩小，势必要减少专业工作队人数，减慢进度，拖长工期；施工段数过少，则会使劳动力、机械和材料供应过分集中，易造成“断流”现象，不利于组织流水施工。
（5）施工段上要有足够的工作面，以满足工人施工操作和机械作业的需求。
5.2 划分施工段
5.1确定施工程序
【做一做】
判断题
1、施工方案包括确定施工程序、划分施工段、确定施工进度、主要分部分项工程的施工方法等。（ ）
2、划分施工段时每段的劳动量大致相等。（ ）
3、施工段的数目过多，会拖长工期。（ ）
5.1确定施工程序
【做一做】
判断题
1、施工方案包括确定施工程序、划分施工段、确定施工进度、主要分部分项工程的施工方法等。（ √ ）
2、划分施工段时每段的劳动量大致相等。（√ ）
3、施工段的数目过多，会缩短工期。（ × ）
