第一节　钢结构基本知识
第三节　钢结构施工图识读
第二节　钢结构材料
第六章　钢结构工程施工
第四节　钢结构制作工艺
技能训练 ８　钢结构构件安装操作
钢结构施工图识读
第三节

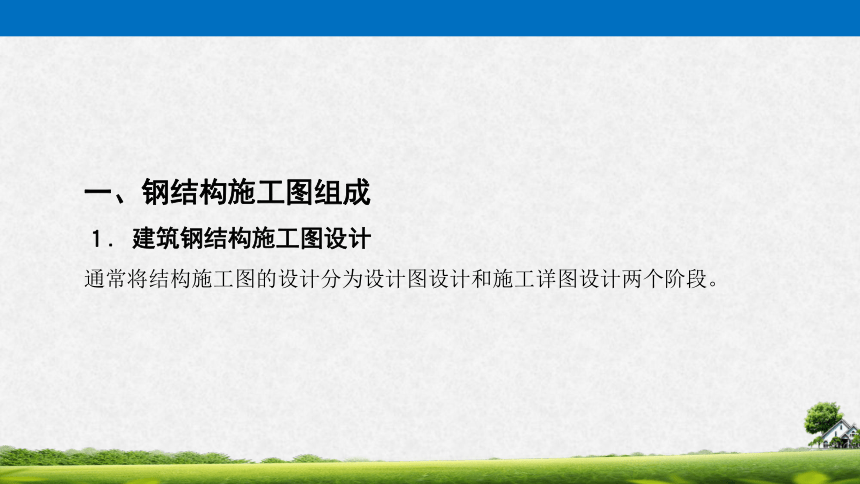

一、钢结构施工图组成
１. 建筑钢结构施工图设计
通常将结构施工图的设计分为设计图设计和施工详图设计两个阶段。

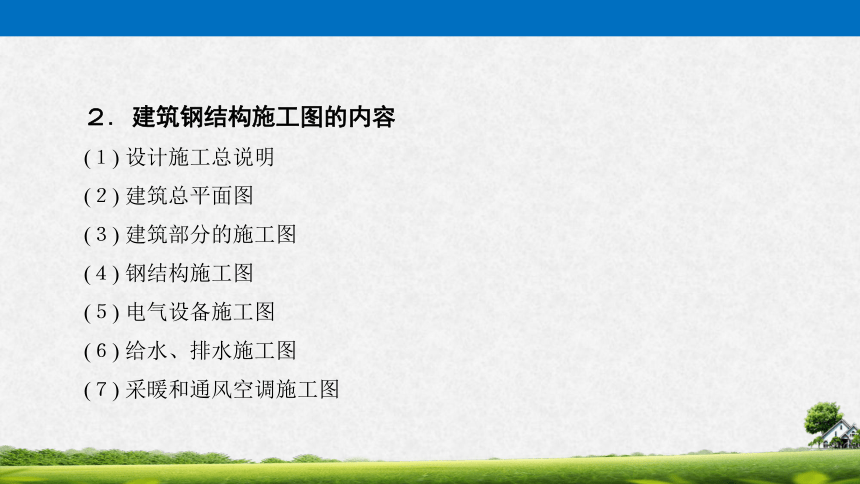

２. 建筑钢结构施工图的内容
(１) 设计施工总说明
(２) 建筑总平面图
(３) 建筑部分的施工图
(４) 钢结构施工图
(５) 电气设备施工图
(６) 给水、排水施工图
(７) 采暖和通风空调施工图

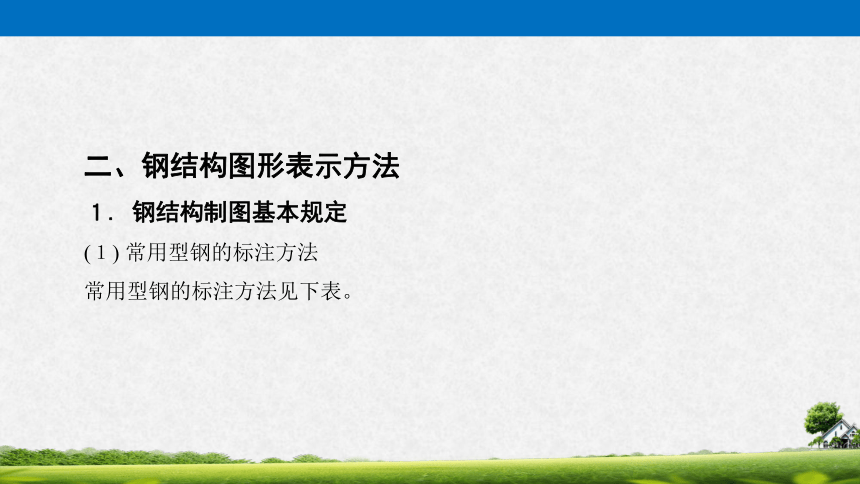

二、钢结构图形表示方法
１. 钢结构制图基本规定
(１) 常用型钢的标注方法
常用型钢的标注方法见下表。

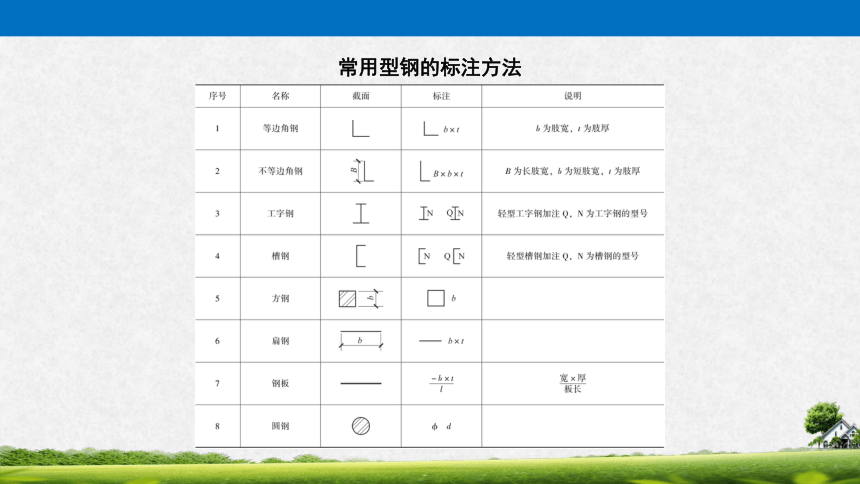

常用型钢的标注方法

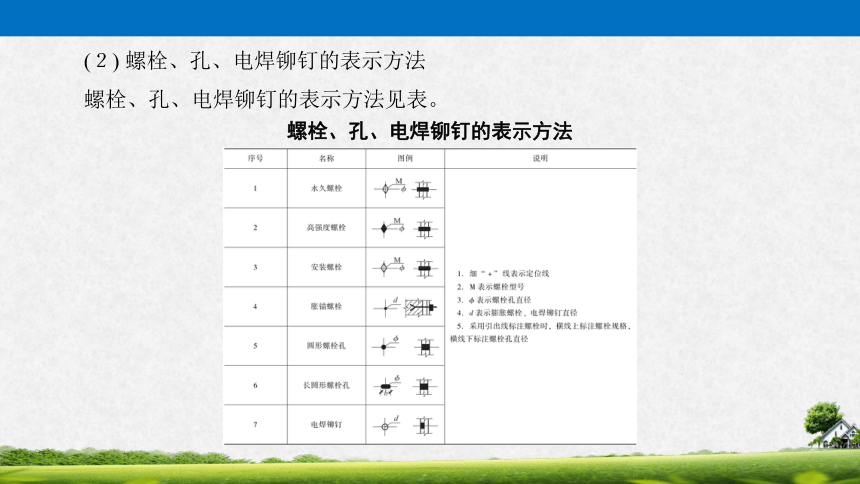

(２) 螺栓、孔、电焊铆钉的表示方法
螺栓、孔、电焊铆钉的表示方法见表。
螺栓、孔、电焊铆钉的表示方法

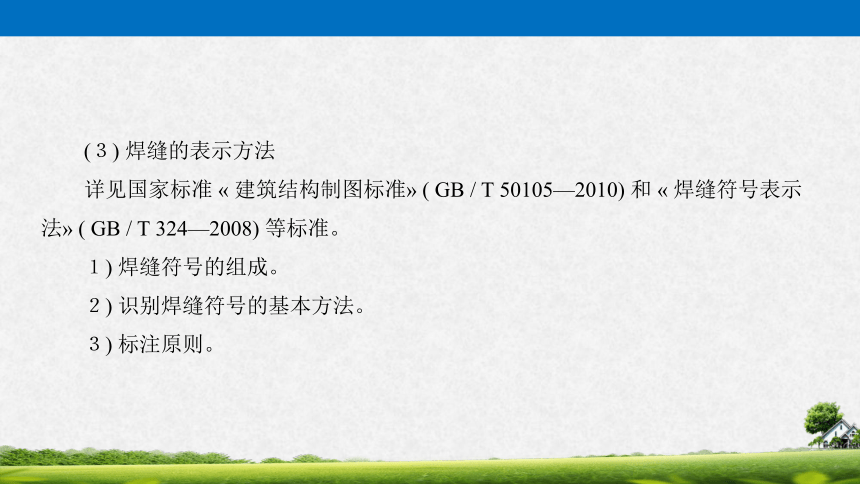

(３) 焊缝的表示方法
详见国家标准 建筑结构制图标准 ( GB / T 50105—2010) 和 焊缝符号表示法 ( GB / T 324—2008) 等标准。
１) 焊缝符号的组成。
２) 识别焊缝符号的基本方法。
３) 标注原则。
２. 一些常用的焊缝表示方法

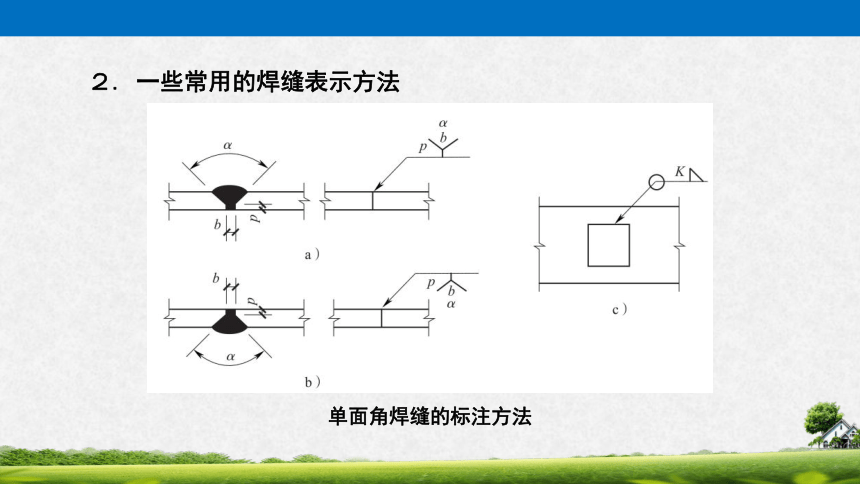

单面角焊缝的标注方法

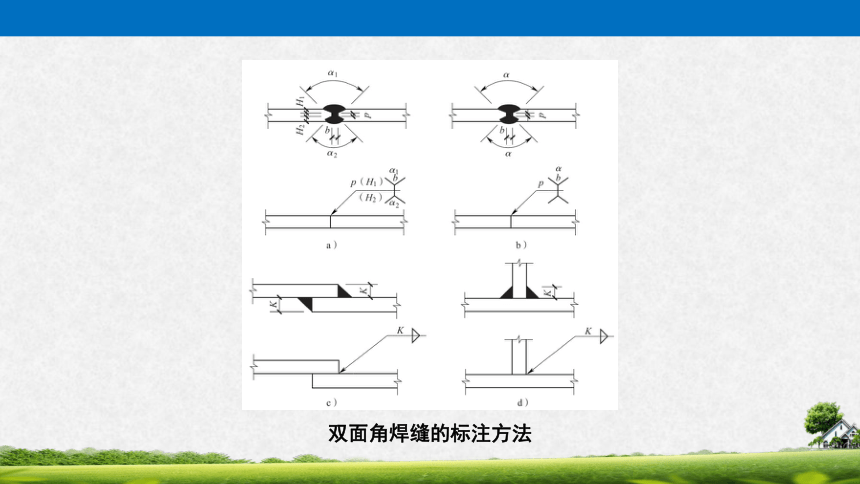

双面角焊缝的标注方法

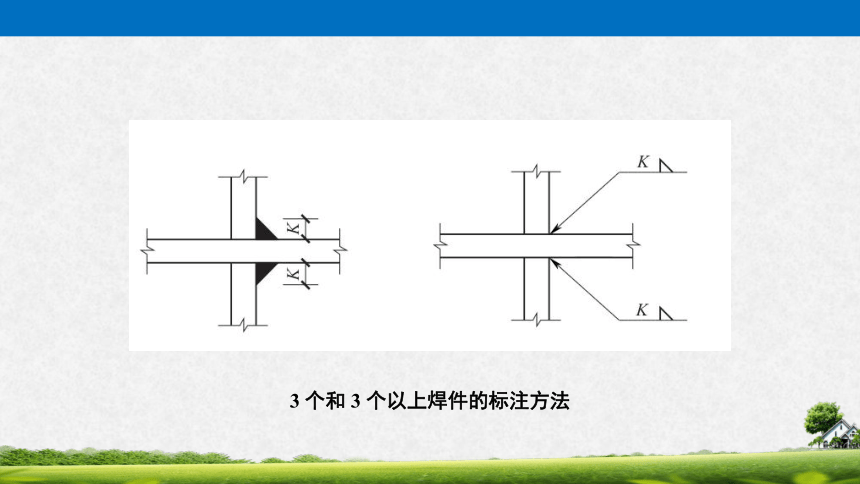

3 个和 3 个以上焊件的标注方法

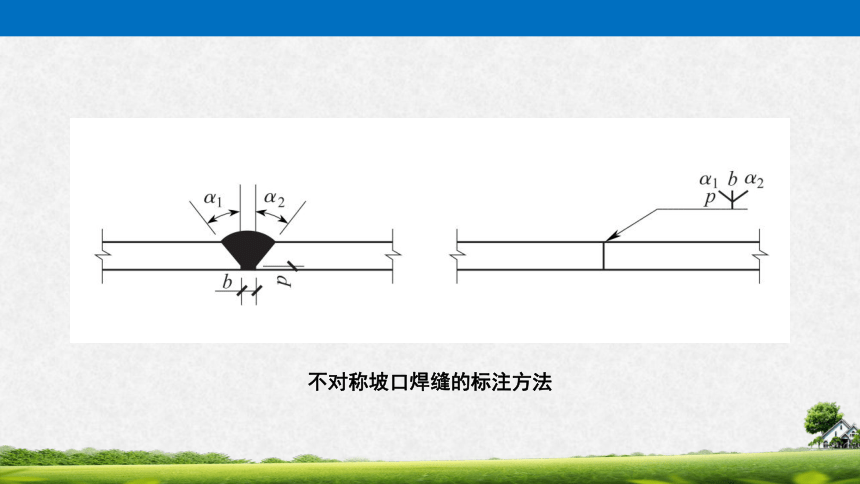

不对称坡口焊缝的标注方法
1 个焊件带坡口的焊缝标注方法
不规则焊缝的标注方法
相同焊缝符号
现场焊接符号
较长角焊缝的标注方法
熔透角焊缝的标注方法
局部焊缝的标注方法
３. 焊接连接形式及焊缝形式
焊接连接方式
ａ) 对接　ｂ) 搭接　ｃ) Ｔ 形连接　ｄ) 角连接
焊缝形式
ａ) 平焊　ｂ) 横焊　ｃ) 立焊　ｄ) 仰焊
４. 常用焊缝的标注方法
常用焊缝的标注方法，见表。
常用焊缝的标注方法
常用焊缝的标注方法
常用焊缝的标注方法
５. 尺寸标注
两构件重心不重合的表示
弯曲构件尺寸的标注
不等边角钢尺寸的标注
节点尺寸的标注
缀板尺寸的标注
非焊接节点板尺寸的标注
三、钢结构施工图的识读
１. 梁柱节点连接详图
梁柱连接按转动刚度不同分为刚性、半刚性和铰接三类。（图）
梁柱刚性连接节点详图
２. 梁拼接详图
如图所示。
梁拼接节点详图
３. 柱拼接详图
如图所示。
柱拼接详图
４. 钢屋架施工图识读
(１) 钢结构屋架施工图的识读步骤
１) 读图原则: 先整体后局部；立面、平面、侧面对照看；构件序号和材料表对照看。
２) 钢屋架施工图包括屋架几何尺寸及内力图，屋架上弦、下弦平面图，屋架立面、侧面图，屋架材料表、屋架零件详图，如下图所示。
钢屋架施工图
(２) 钢结构屋架施工图识读实例
钢结构屋架施工图如图所示。
钢结构屋架施工图 2
