(共17张PPT)
第一节 砌体结构一般构造
第三节 中小型砌块墙体砌筑工程
第二节 普通多孔砖墙体砌筑工程
第五章 砌体结构施工
技能训练 6 砌筑工操作
技能训练 7 架子工操作
砌体结构一般构造
第一节
一、墙体
墙体按所处位置可以分为外墙和内墙。

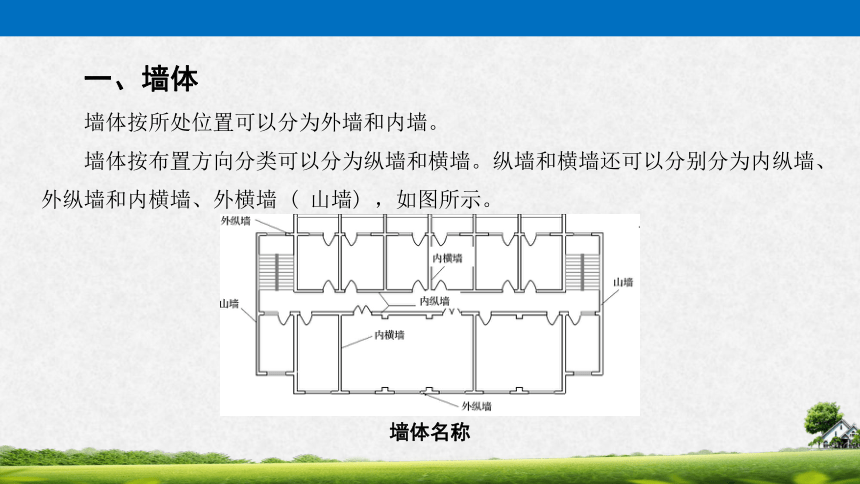

墙体按布置方向分类可以分为纵墙和横墙。纵墙和横墙还可以分别分为内纵墙、外纵墙和内横墙、外横墙 ( 山墙) ,如图所示。

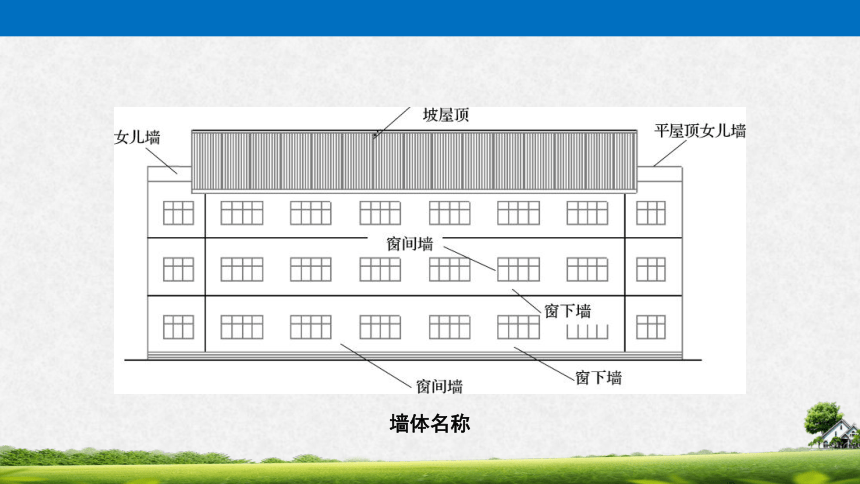

墙体名称
墙体名称

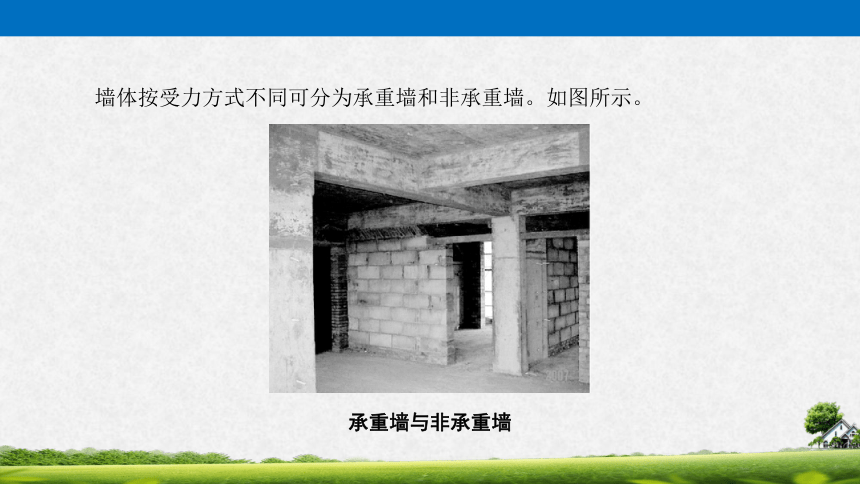

墙体按受力方式不同可分为承重墙和非承重墙。如图所示。
承重墙与非承重墙

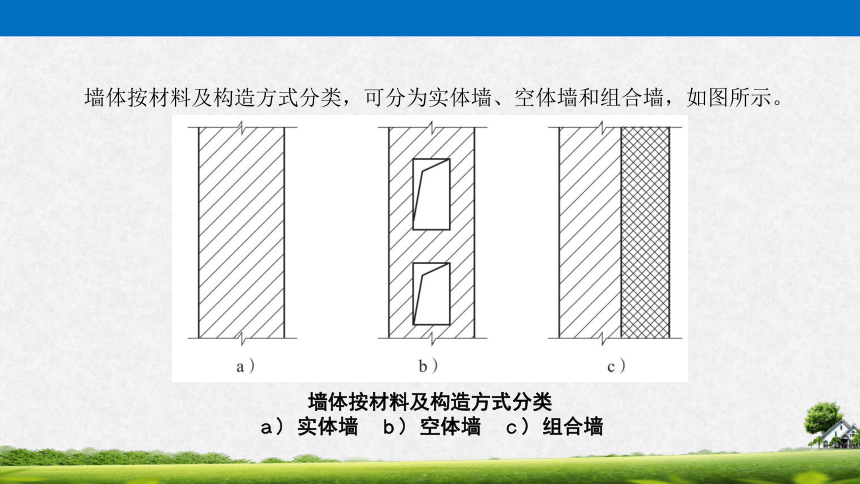

墙体按材料及构造方式分类,可分为实体墙、空体墙和组合墙,如图所示。
墙体按材料及构造方式分类
a) 实体墙 b) 空体墙 c) 组合墙
二、墙身防潮层
阻止水分上升的防潮层叫水平防潮层,阻止水分通过侧面侵害墙体的防潮层叫垂直防潮层。

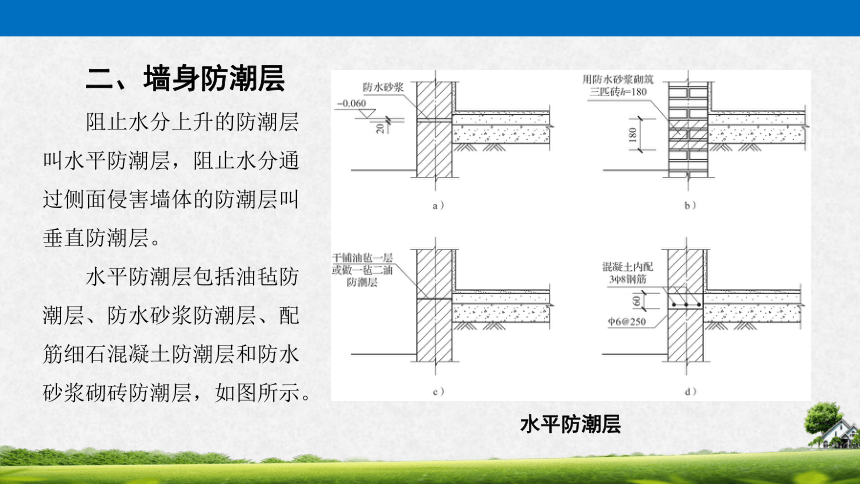

水平防潮层包括油毡防潮层、防水砂浆防潮层、配筋细石混凝土防潮层和防水砂浆砌砖防潮层,如图所示。
水平防潮层
水平防潮层的位置如图所示。
水平防潮层的设置位置
内墙不同高地坪墙身防潮如图所示。
高差地坪处墙身的防潮
三、窗台
外窗台的形式多样,如砖平砌挑出、砖侧砌挑出和预制混凝土窗台板等,如图所示。
外窗台构造
a) 不悬挑窗台 b) 侧砌砖窗台 c) 预制混凝土窗台
内窗台的形式是木窗台板,如图所示。
窗台构造的步骤是: 挑出 60mm ,两端比洞口长 120mm ,可连成腰线,表面做排水坡度,底边做滴水。
内窗台构造
四、过梁
1. 钢筋混凝土过梁
如图所示。
钢筋混凝土过梁
2. 平拱砖过梁
如图所示。
平拱砖过梁
3. 钢筋砖过梁
如图所示。
钢筋砖过梁
五、梁板与墙体连接
1. 钢筋混凝土圈梁的设置
圈梁宜与预制板设在同一标高处或紧靠板底,如图所示。
圈梁设置部位及形式
a) 缺口圈梁 b) 板边圈梁 c) 板底圈梁
2. 多层砖房墙体间、楼 (屋) 盖与墙体之间的连接
(1) 墙体之间的连接
(2) 楼盖与墙体之间的拉结
六、变形缝
1. 变形缝的设置
(1) 伸缩缝
(2) 沉降缝
(3) 防震缝
2. 墙体变形缝构造
墙体变形缝的构造要点是将建筑构件全部断开,以保证缝两侧自由变形。
3. 变形缝处理的原则
