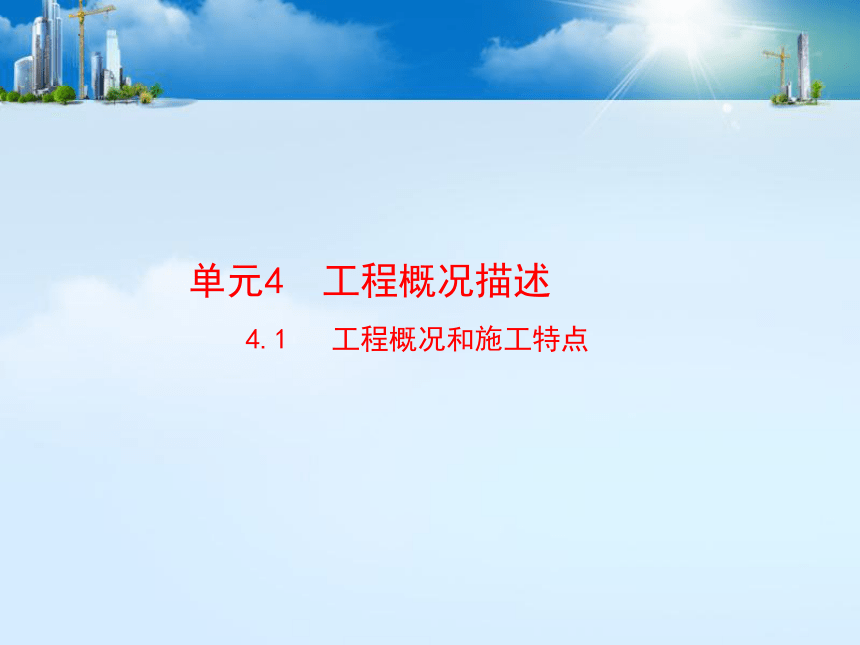

单元4 工程概况描述
4.1 工程概况和施工特点

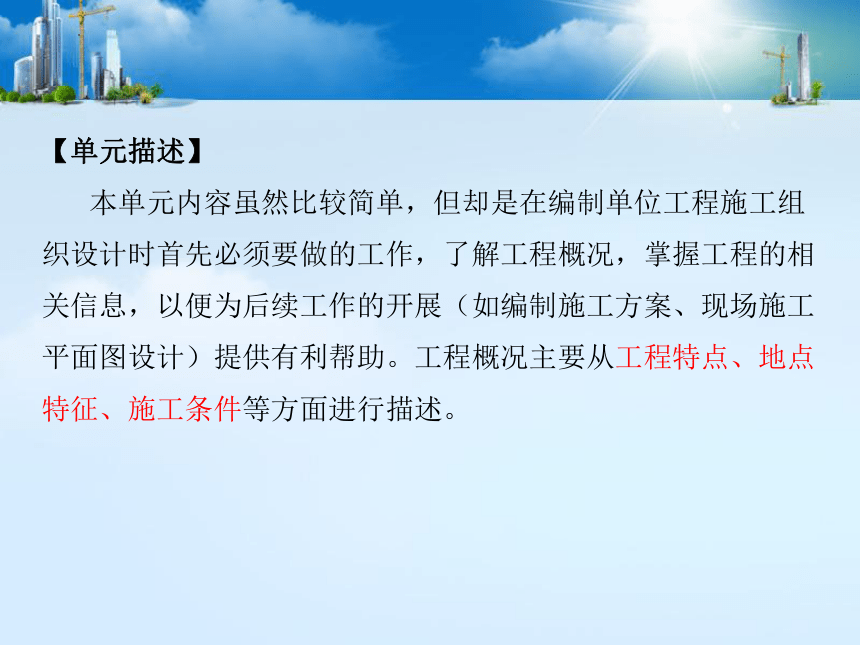

【单元描述】
本单元内容虽然比较简单，但却是在编制单位工程施工组织设计时首先必须要做的工作，了解工程概况，掌握工程的相关信息，以便为后续工作的开展（如编制施工方案、现场施工平面图设计）提供有利帮助。工程概况主要从工程特点、地点特征、施工条件等方面进行描述。

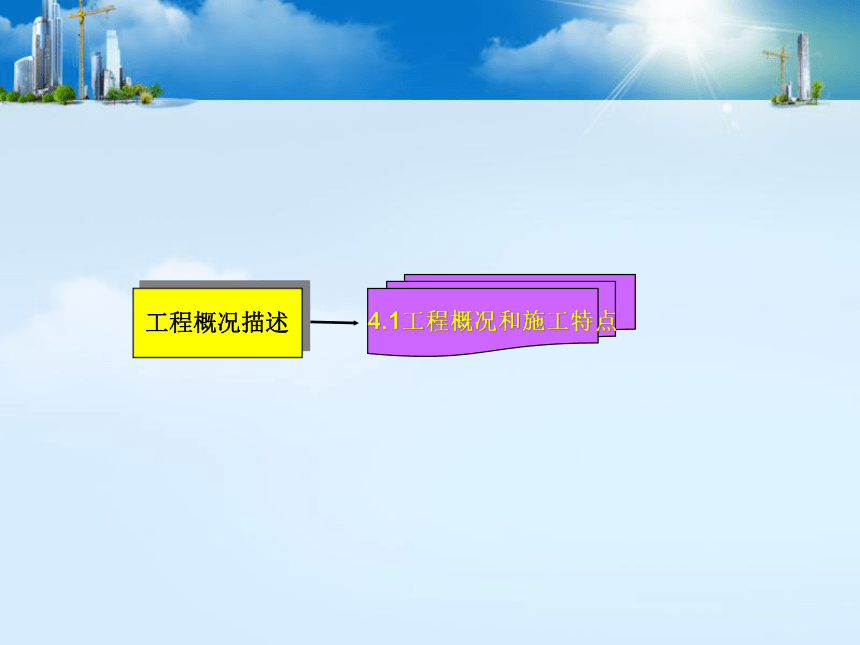

4.1工程概况和施工特点
工程概况描述
4.1 工程概况和施工特点

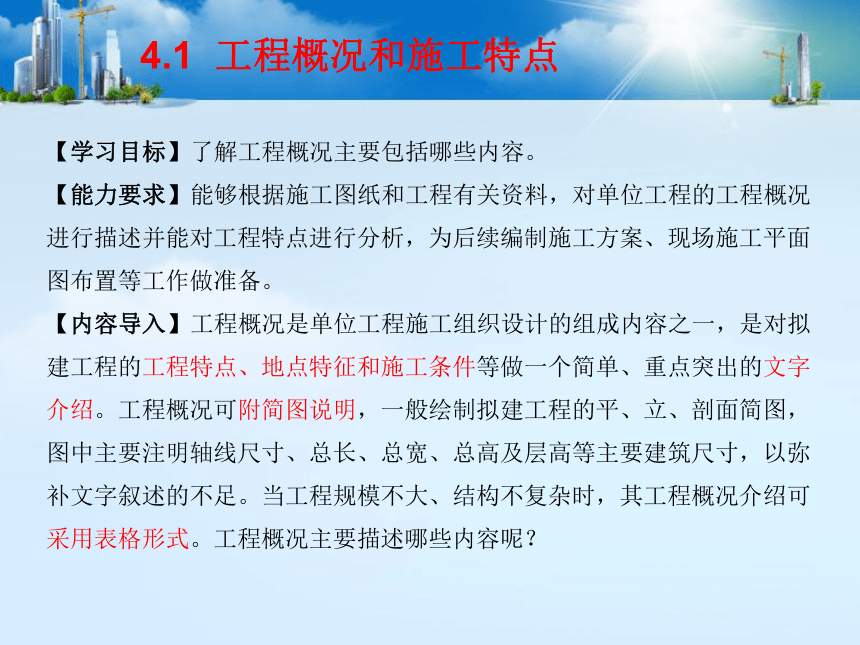

【学习目标】了解工程概况主要包括哪些内容。
【能力要求】能够根据施工图纸和工程有关资料，对单位工程的工程概况进行描述并能对工程特点进行分析，为后续编制施工方案、现场施工平面图布置等工作做准备。
【内容导入】工程概况是单位工程施工组织设计的组成内容之一，是对拟建工程的工程特点、地点特征和施工条件等做一个简单、重点突出的文字介绍。工程概况可附简图说明，一般绘制拟建工程的平、立、剖面简图，图中主要注明轴线尺寸、总长、总宽、总高及层高等主要建筑尺寸，以弥补文字叙述的不足。当工程规模不大、结构不复杂时，其工程概况介绍可采用表格形式。工程概况主要描述哪些内容呢？

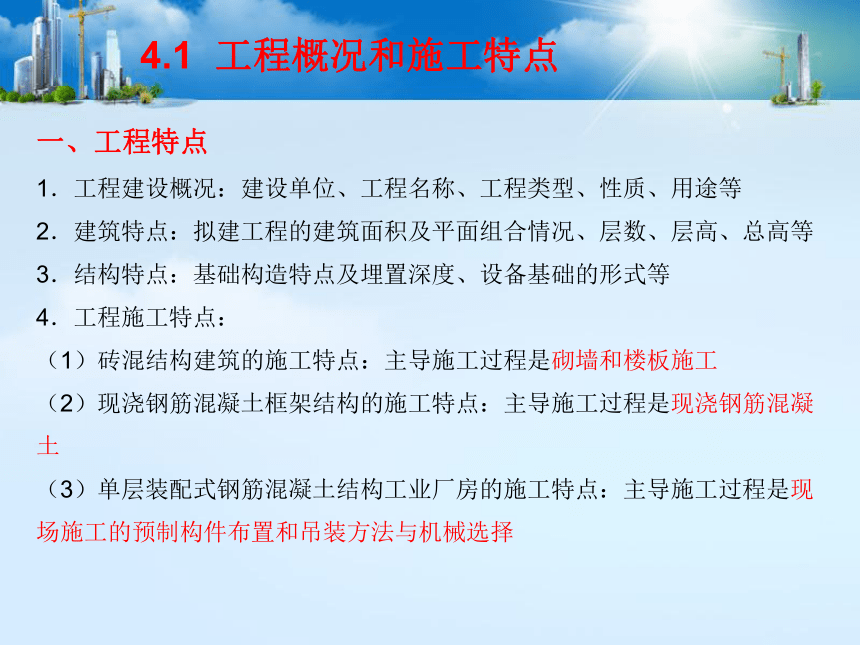

一、工程特点
1．工程建设概况：建设单位、工程名称、工程类型、性质、用途等
2．建筑特点：拟建工程的建筑面积及平面组合情况、层数、层高、总高等
3．结构特点：基础构造特点及埋置深度、设备基础的形式等
4．工程施工特点：
（1）砖混结构建筑的施工特点：主导施工过程是砌墙和楼板施工
（2）现浇钢筋混凝土框架结构的施工特点：主导施工过程是现浇钢筋混凝土
（3）单层装配式钢筋混凝土结构工业厂房的施工特点：主导施工过程是现场施工的预制构件布置和吊装方法与机械选择
4.1 工程概况和施工特点

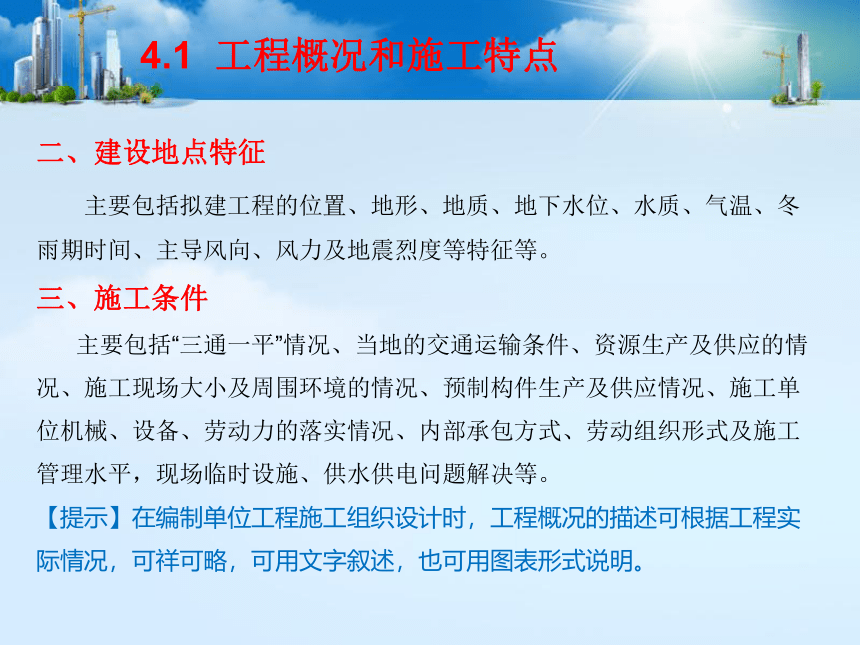

二、建设地点特征
主要包括拟建工程的位置、地形、地质、地下水位、水质、气温、冬雨期时间、主导风向、风力及地震烈度等特征等。
三、施工条件
主要包括“三通一平”情况、当地的交通运输条件、资源生产及供应的情况、施工现场大小及周围环境的情况、预制构件生产及供应情况、施工单位机械、设备、劳动力的落实情况、内部承包方式、劳动组织形式及施工管理水平，现场临时设施、供水供电问题解决等。
【提示】在编制单位工程施工组织设计时，工程概况的描述可根据工程实际情况，可祥可略，可用文字叙述，也可用图表形式说明。
4.1 工程概况和施工特点

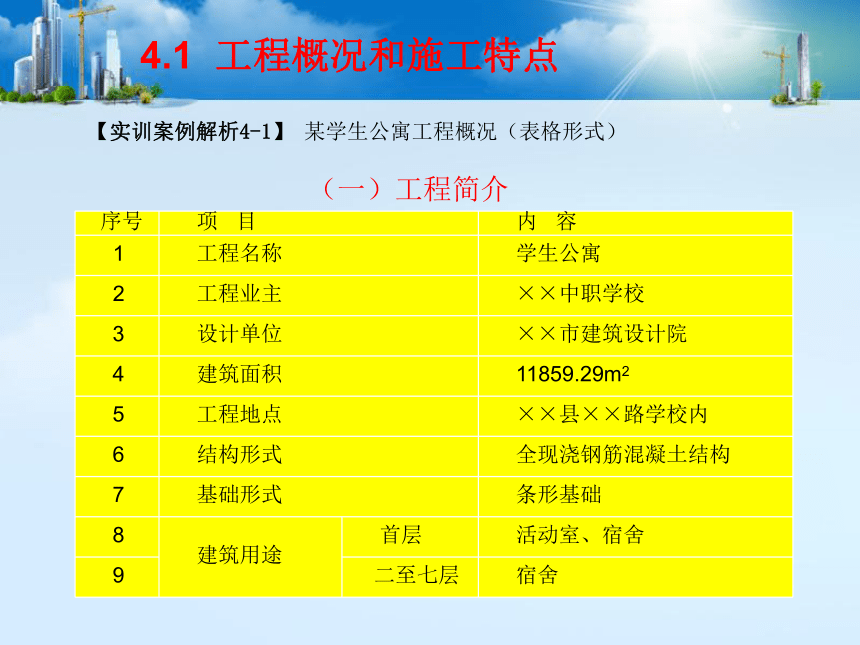

【实训案例解析4-1】 某学生公寓工程概况（表格形式）
序号 项 目 内 容
1 工程名称 学生公寓
2 工程业主 ××中职学校
3 设计单位 ××市建筑设计院
4 建筑面积 11859.29m2
5 工程地点 ××县××路学校内
6 结构形式 全现浇钢筋混凝土结构
7 基础形式 条形基础
8 建筑用途 首层 活动室、宿舍
9 二至七层 宿舍
（一）工程简介
4.1 工程概况和施工特点
序号 项目 内容
1 建筑规模 面积 （m2） 占地 1840.73 m 2 标准层 1549.80 m 2 建筑面积
11859.29 m 2
层数：7层 高度（m） 首层：3.4 2至7层：3.0
2 檐高 23.95m
3 屋面 喷刷带色的苯丙乳液保护层
4 外墙面 贴白色、灰色亚光面砖
5 内墙面 刷乳胶漆、釉面砖
6 楼地面 地砖、花岗石
7 顶棚 乳胶漆顶棚、纸面石膏板吊顶刷乳胶漆、硅钙板顶棚
8 门窗 塑钢窗、塑钢门、木门
9 防水 屋面采用聚氨酯防水涂膜
10 保温 屋面采用60厚聚苯乙烯泡沫塑料板
11 水暖 采暖 采用上供下回单管垂直系统，采用钢制翅片管型散热器
给水 由市政给水管网直接供给
消防 楼内设独立消火栓系统，与学生会堂合用消防泵
排水 首层采用单排，管材采用ＵＰＶＣ管
12 电气 强电 照明、变配电设备
弱电 电视、电话、计算机网络
防雷 屋面及室外防雷接地
电气消防 消火栓、事故照明
（二）建筑设计特点
4.1 工程概况和施工特点
土质情况 持力层为砂质粉土、粘质粉土、局部粉质粘土
地基承载力标准值 fka=160KPa
基础类型 条形基础 结构形式 全现浇钢筋混凝土
抗震设防烈度 八度 抗震等级 二级
混凝土强度等级 基础垫层：C10 其它：C30
钢筋类别 热轧Ⅰ级、Ⅱ级 钢筋接头类别 焊接
（三）结构设计特点
4.1 工程概况和施工特点
项目
内容
环境、地貌
场地较平坦
地上、地下物情况
无障碍物、无不良地质情况、无地下水
三通一平情况
道路、水、电均已接通，场地已平整
现场水、电源供应点
水源在场地北侧，电源在场地的东北角
（四）现场施工条件
4.1 工程概况和施工特点
【技能实训4-1】在教师的指导下由学生独立完成课后附图xx市xx小
学行政楼的工程概况的描述。
【单元小结】本单元主要介绍工程概况的内容。学生通过学习，
能够根据工程图，从工程特点、建设地点特征、施工条件等方
面对工程概况进行描述。
4.1 工程概况和施工特点
一、单选题
1.下列不属于工程特点描述内容的是（ ）。
A．土质情况分析 B．“三通一平”情况 C．施工图纸是否齐全 D．基础类型
2.下列属于现浇钢筋混凝土框架结构施工特点的是（ ）。
A．主导施工过程是砌墙和吊装楼板 B．主导施工过程是现浇钢筋混凝土
C．主导施工过程是现场构件的预制 D．主导施工过程是预制构件的吊装
3.下列不属于结构特点描述的是（ ）。
A．基础构造特点 B．楼梯结构类型 C．建筑平面形状 D．主体承重结构
二、判断题
1.在进行工程概况描述时可用文字叙述，可用表格描述，也可二者兼顾。（ ）
2.工程概况主要包括工程特点、建筑特点、结构特点。（ ）
做一做
4.1 工程概况和施工特点
一、单选题
1.下列不属于工程特点描述内容的是（ B ）。
A．土质情况分析 B．“三通一平”情况 C．施工图纸是否齐全 D．基础类型
2.下列属于现浇钢筋混凝土框架结构施工特点的是（ B ）。
A．主导施工过程是砌墙和吊装楼板 B．主导施工过程是现浇钢筋混凝土 C．主导施工过程是现场构件的预制 D．主导施工过程是预制构件的吊装
3.下列不属于结构特点描述的是（ C ）。
A．基础构造特点 B．楼梯结构类型 C．建筑平面形状 D．主体承重结构
二、判断题
1.在进行工程概况描述时可用文字叙述，可用表格描述，也可二者兼顾。（ √ ）
2.工程概况主要包括工程特点、建筑特点、结构特点。（ × ）
做一做
4.1 工程概况和施工特点
三、综合实训题
【背景】技术标是工程投标文件的重要组成部分，施工组织设计是技术标的主要内容。在某商务楼工程的技术标中出现手术室如何装修的内容。
【问题】请问这是怎么回事？
【经验之谈】一般施工组织设计的篇首是对工程概况的描述。但因受习惯影响，投标人一般仅视工程概况描述为一种“格式”，对其作用不予重视。其实，工程概况是反映工程全貌、特征以及实施条件的缩影。对工程概况的描述反映了投标人对工程的认识，准确描述工程概况，需要对设计文件的认真阅读和深刻分析，缺少这一环节投标人就不能把握对工程的认识，而对工程认识的肤浅必然导致施工设计复制现有文本或抄袭他人成果的结果。
4.1 工程概况和施工特点
