单元3 网络计划
3.5 网络计划应用实例

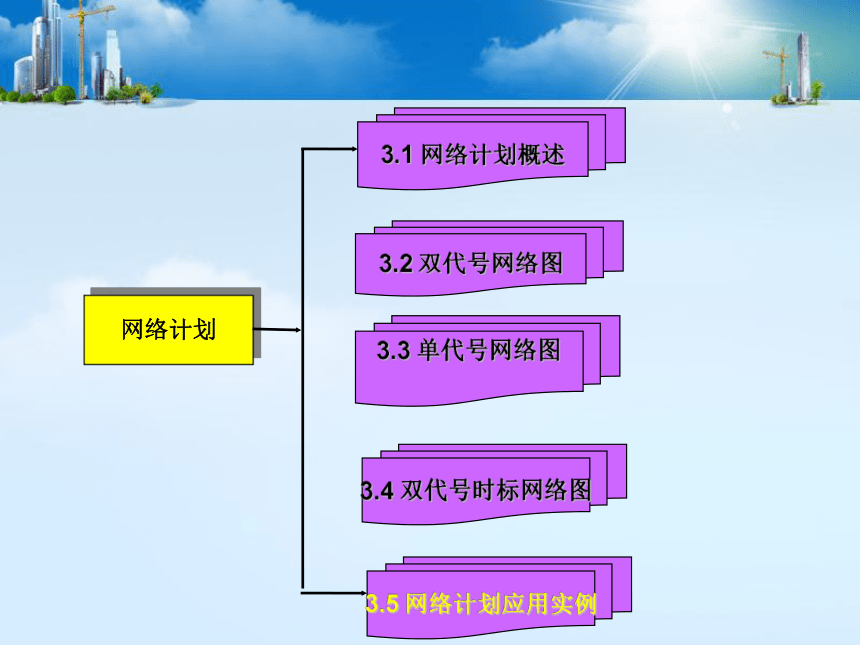

3.1 网络计划概述
网络计划
3.2 双代号网络图
3.3 单代号网络图
3.4 双代号时标网络图
3.5 网络计划应用实例
3.5 网络计划应用实例

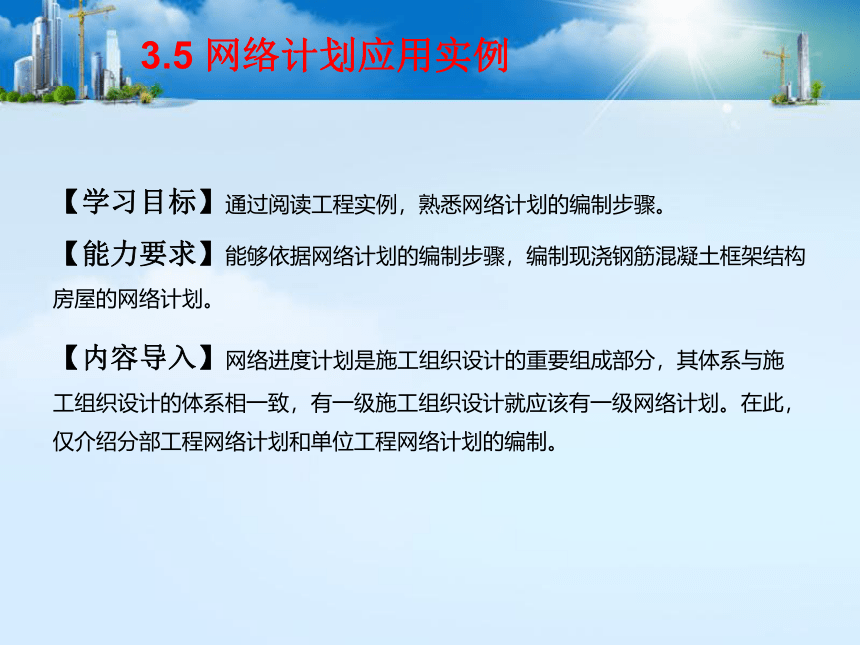

【学习目标】通过阅读工程实例，熟悉网络计划的编制步骤。
【能力要求】能够依据网络计划的编制步骤，编制现浇钢筋混凝土框架结构房屋的网络计划。
【内容导入】网络进度计划是施工组织设计的重要组成部分，其体系与施工组织设计的体系相一致，有一级施工组织设计就应该有一级网络计划。在此，仅介绍分部工程网络计划和单位工程网络计划的编制。

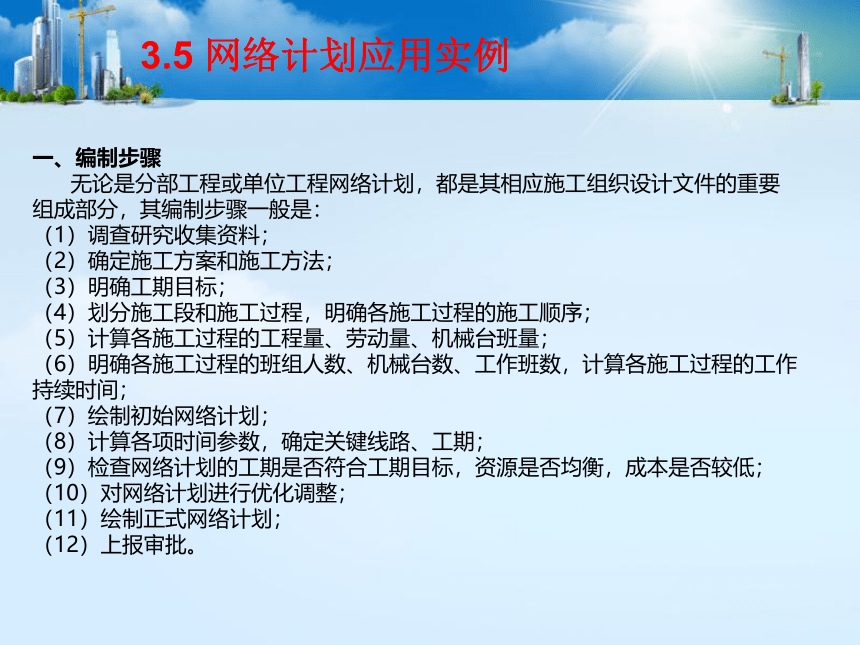

一、编制步骤
无论是分部工程或单位工程网络计划，都是其相应施工组织设计文件的重要组成部分，其编制步骤一般是：
（1）调查研究收集资料；
（2）确定施工方案和施工方法；
（3）明确工期目标；
（4）划分施工段和施工过程，明确各施工过程的施工顺序；
（5）计算各施工过程的工程量、劳动量、机械台班量；
（6）明确各施工过程的班组人数、机械台数、工作班数，计算各施工过程的工作持续时间；
（7）绘制初始网络计划；
（8）计算各项时间参数，确定关键线路、工期；
（9）检查网络计划的工期是否符合工期目标，资源是否均衡，成本是否较低；
（10）对网络计划进行优化调整；
（11）绘制正式网络计划；
（12）上报审批。
3.5 网络计划应用实例

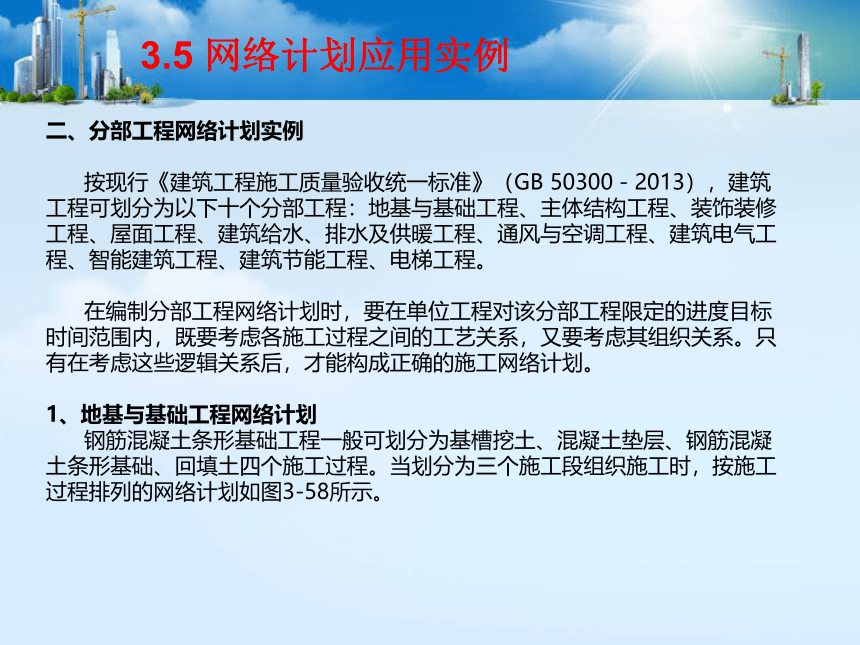

二、分部工程网络计划实例
按现行《建筑工程施工质量验收统一标准》（GB 50300－2013），建筑工程可划分为以下十个分部工程：地基与基础工程、主体结构工程、装饰装修工程、屋面工程、建筑给水、排水及供暖工程、通风与空调工程、建筑电气工程、智能建筑工程、建筑节能工程、电梯工程。
在编制分部工程网络计划时，要在单位工程对该分部工程限定的进度目标时间范围内，既要考虑各施工过程之间的工艺关系，又要考虑其组织关系。只有在考虑这些逻辑关系后，才能构成正确的施工网络计划。
1、地基与基础工程网络计划

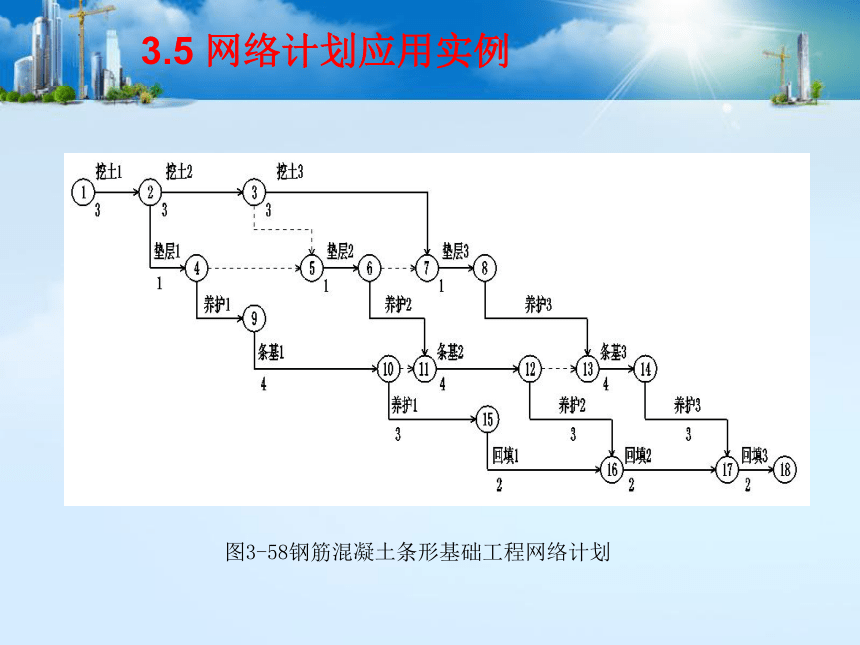

钢筋混凝土条形基础工程一般可划分为基槽挖土、混凝土垫层、钢筋混凝土条形基础、回填土四个施工过程。当划分为三个施工段组织施工时，按施工过程排列的网络计划如图3-58所示。
3.5 网络计划应用实例
3.5 网络计划应用实例
图3-58钢筋混凝土条形基础工程网络计划
2、主体结构工程网络计划

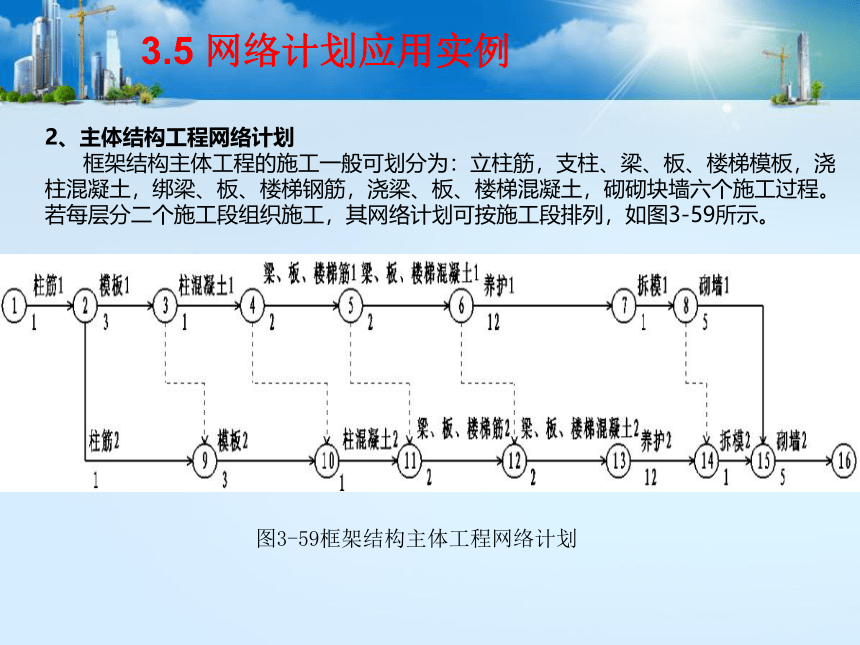

框架结构主体工程的施工一般可划分为：立柱筋，支柱、梁、板、楼梯模板，浇柱混凝土，绑梁、板、楼梯钢筋，浇梁、板、楼梯混凝土，砌砌块墙六个施工过程。若每层分二个施工段组织施工，其网络计划可按施工段排列，如图3-59所示。
3.5 网络计划应用实例
图3-59框架结构主体工程网络计划
3、屋面工程网络计划
屋面工程的施工一般可划分为屋面保温隔热层、屋面找平层、屋面防水层和保护层四个施工过程，考虑屋面防水要求高，所以不分段施工，根据屋面的设计构造层次要求逐层进行施工，其网络计划如图3-60所示。
3.5 网络计划应用实例
图3-60柔性防水屋面工程网络计划
4、装饰装修工程网络计划
某六层住宅楼装饰装修工程，划分为地面、天棚抹灰、墙面抹灰、安装门窗和油漆五个施工过程，每层视为一个施工段，按施工过程排列的网络计划如图3-61所示。
3.5 网络计划应用实例
图3-61装修工程网络计划
三、单位工程网络计划实例
编制单位工程网络计划时，要按照施工程序，将各分部工程的网络计划最大限度地合理搭接起来，一般需要考虑相邻分部工程的前者最后一个分项工程与后者的第一个分项工程的施工顺序关系，最后汇总为单位工程初始网络计划。为了使单位工程初始网络计划满足规定的工期、资源、成本等目标，应根据上级要求、合同规定、施工条件及经济效益等，统筹考虑，调整计划，制定出最优的计划方案，上报审批后执行。
【技能实训3-4】参照本节内容，在教师的指导下，小组合作完成课后附图××市××小学行政楼的基础工程的网络计划。
3.5 网络计划应用实例
【单元小结】本单元主要介绍双代号网络图、单代号网络图、双代号时标网络图的绘制和时间参数的计算。学生通过学习，重点掌握双代号网络图的绘制规则和参数计算方法，并能结合工程实际，绘制双代号网络图。
【做一做】
一、单选题
1．双代号网络图中，可以出现（ ）。
A．虚箭线 B.循环箭线 C.无箭头箭线 D．双向箭线
2．关键工作的总时差为（ ）。
A．0 B.1 C.不定 D．最小
3．双代号网络图用（ ）表示施工过程。
A．节点 B.箭线 C.节点和箭线 D．线路
4．在双代号网络图中，（ ）不占用时间。
A．紧前工作 B.虚工作 C.本工作 D．平行工作
5．双代号网络图中，关于关键线路说法正确的是（ ）。
A．线路上持续时间最长的线路 B.线路上持续时间最短的线路
C.箭线最长的线路 D．箭线最短的线路
6．对于双代号网络图中的虚工作下列说法正确的是（ ）。
A．虚工作只表示各工作之间的逻辑关系 B.虚工作有持续时间
C.虚工作就是虚线 D．以上说法都不正确
7．关于双代号网络图，下列说法正确的是（ ）。
A．一个网络图中允许有多个起点节点和终点节点
B.网络图中可能会出现循环线路
C.在网络图中，一个起点有多条外向箭线时，可用母线法绘制
D．以上说法都不正确
8．双代号网络图中的节点表示（ ）。
A．工作的开始 B.工作的结束 C.工作的开始或结束
D．工作的连接状态
9．网络图中的虚工作（ ）。
A．既不消耗时间，也不消耗能源 B.只消耗时间，不消耗能源
C.不消耗时间，只消耗能源 D．既消耗时间又消耗能源
10．工作总时差是（ ）。
A．在不影响紧后工作最早开始时间的前提下，本工作所具备的机动时间
B. 在不影响紧后工作最迟完成时间的前提下，本工作所具备的机动时间
C. 在不影响总工期的前提下，本工作所具备的机动时间
D．在不影响紧前工作最早完成时间的前提下，本工作所具备的机动时间
11．工作自由时差是（ ）。
A．在不影响紧后工作最早开始时间的前提下，本工作所具备的机动时间
B. 在不影响紧后工作最迟完成时间的前提下，本工作所具备的机动时间
C. 在不影响总工期的前提下，本工作所具备的机动时间
D．在不影响紧前工作最早完成时间的前提下，本工作所具备的机动时间
12．在网络计划中，某项工作延误时间超过了其自由时差，但未超过其所在线路的总时差，则该延误将使得（ ）。
A．紧后工作的最早开始时间后延 B.总工期延长
C.逻辑关系改变 D．后续工作的最早开始时间全部后延
13．某项工作有两项紧前工作A、B，其持续时间A：3天，B：4天。其最早开始时间A：5天，B：6天，则本工作的最早开始时间是（ ）。
A．5天 B.6天 C.8天 D．10天
14．某项工作有两项紧后工作C、D，C的最迟完成时间是20天，D的最迟完成时间是15天，C的持续时间是7天，D的持续时间是12天，则本工作的最迟完成时间是（ ）。
A．3天 B.13天 C.15天 D．20天
15．某网络计划中A工作有紧后工作B和C，其持续时间A为5天，B为4天，C为6天，如果B和C的最迟完成时间是第25天和23天，则工作A的最迟开始时间是（ ）。
A．21天 B.17天 C.12天 D．16天
16．某项工作有三项紧后工作，其持续时间分别为4d，5d，6d，其最迟完成时间分别为18d，16d，14d，本工作的最迟完成时间是（ ）。
A．14d B.11d C.8d D．6d
17．已知网络计划中某工作的ES=4d，EF=8d，LS=7d，LF=11d，则该工作的总时差为（ ）。
A．2d B.3d C.4d D．6d
18．有甲乙两项连续工作，甲工作的最早开始时间是第4d，乙工作的最早开始时间是第10d，甲工作和乙工作的持续时间分别为4d和5d，则甲工作的自由时差是（ ）。
A．0d B.2d C.4d D．6d
19．某网络计划在执行中发现B工作还需要作业5d，但该工作至计划最早完成时间尚有4d，则该工作（ D ）。
A．正常 B.总工期拖延1d C. 不影响总工期 D．不能确定是否影响总工期
20．已知网络计划中某工作的ES=4d，EF=8d，LS=7d，LF=11d，紧后工作的ES=10d则该工作的自由时差为（ ）。
A．2d B.3d C.4d D．6d
二、多选题
1.在双代号网络计划中，关键工作是（ ）。
A.总时差最小 B.关键线路上的工作 C.持续时间最长 D.自由时差为零
E.在双代号网络计划的执行过程中，可以转变为非关键工作
2.网络计划中工作之间的逻辑关系包括（ ）。
A.工艺关系 B.组织关系 C.生产关系 D.技术关系 E.协调关系
3.在双代号网络图绘制过程中，下列表述正确的是（ ）。
A.一项工作应当对应唯一的一条箭线和相应的一个节点
B.箭头节点的编号应小于其箭尾节点的编号，即 i＜j（ ）。
C.节点编号可不连续，但不允许重复
D.箭线长度原则上可以任意画
E.图中必定有一条以上的虚箭线
4.双代号网络图中虚工作的作用有（ ）。
A.联系作用 B.搭接作用 C.断路作用 D.区分作用 E.交叉作用
5.关于双代号网络计划中非关键工作的说法，错误的有（ ）。
A.非关键工作的时间延误不会影响网络计划的工期
B.非关键工作的自由时差不等于零
C.在网络计划的执行过程中，非关键工作可以转变为关键工作
D.非关键工作的持续时间不可能最长
E.非关键线路上的工作总时差为0
参考答案：
一、单选题
1.A 2.D 3.C 4.B 5.A 6.A 7.C 8.C 9.A
10.C 11.A 12.A 13.D 14.A 15.C 16.C
17.B 18.B 19.D 20.A
二、多选题
1.AE 2.AB 3.BCD 4.ACD 5.ABE
Thank You !
