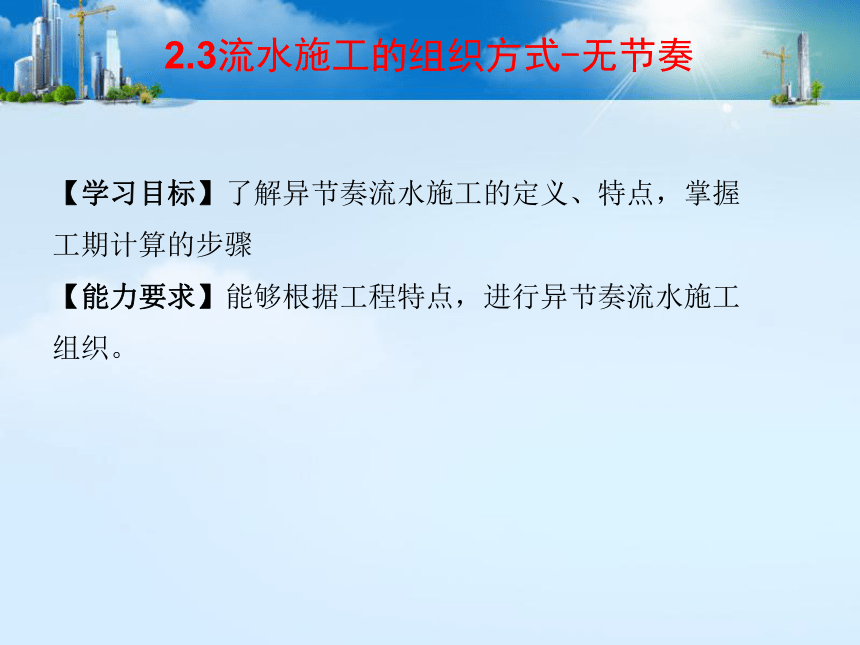

【学习目标】了解异节奏流水施工的定义、特点，掌握工期计算的步骤
【能力要求】能够根据工程特点，进行异节奏流水施工组织。
2.3流水施工的组织方式-无节奏
2.3流水施工的组织方式-无节奏

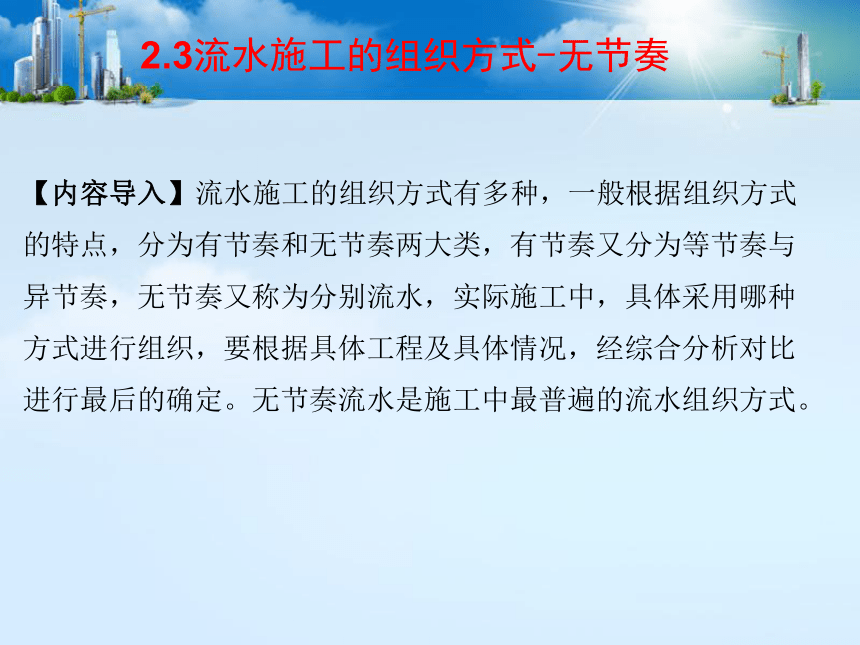

【内容导入】流水施工的组织方式有多种，一般根据组织方式的特点，分为有节奏和无节奏两大类，有节奏又分为等节奏与异节奏，无节奏又称为分别流水，实际施工中，具体采用哪种方式进行组织，要根据具体工程及具体情况，经综合分析对比进行最后的确定。无节奏流水是施工中最普遍的流水组织方式。
一、等节奏流水
流水施工的
组织方式
二、异节奏流水
三、无节奏流水
2.3流水施工的组织方式-异节奏

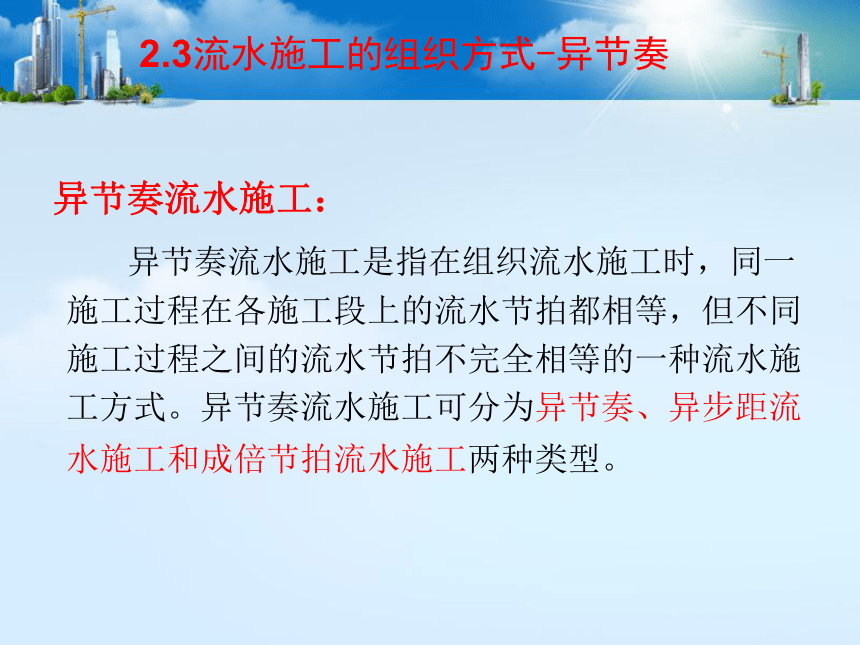

异节奏流水施工：
异节奏流水施工是指在组织流水施工时，同一施工过程在各施工段上的流水节拍都相等，但不同施工过程之间的流水节拍不完全相等的一种流水施工方式。异节奏流水施工可分为异节奏、异步距流水施工和成倍节拍流水施工两种类型。
2.3流水施工的组织方式-异节奏

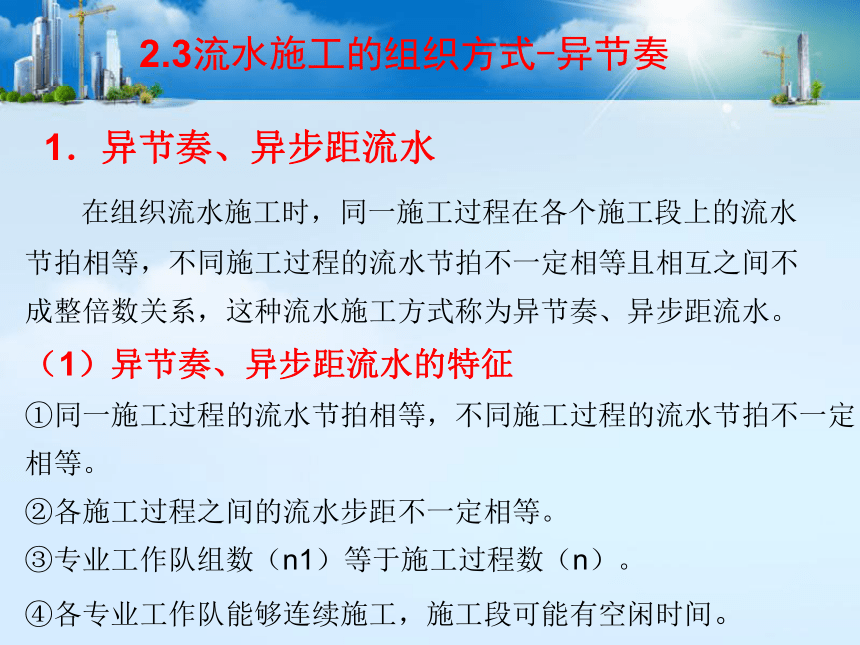

1．异节奏、异步距流水
在组织流水施工时，同一施工过程在各个施工段上的流水
节拍相等，不同施工过程的流水节拍不一定相等且相互之间不
成整倍数关系，这种流水施工方式称为异节奏、异步距流水。
（1）异节奏、异步距流水的特征
①同一施工过程的流水节拍相等，不同施工过程的流水节拍不一定
相等。
②各施工过程之间的流水步距不一定相等。
③专业工作队组数（n1）等于施工过程数（n）。
④各专业工作队能够连续施工，施工段可能有空闲时间。
2.3流水施工的组织方式-异节奏

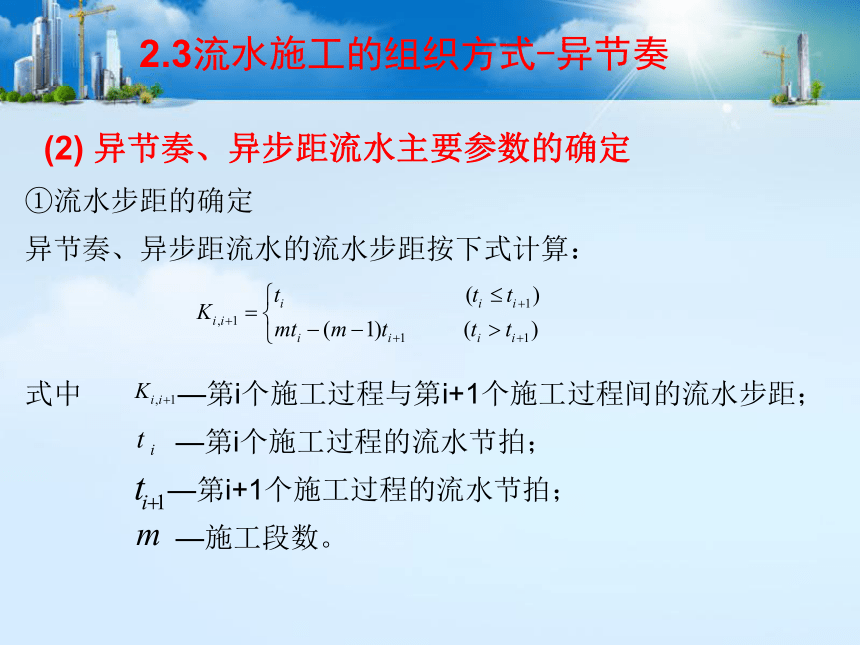

(2) 异节奏、异步距流水主要参数的确定
①流水步距的确定
异节奏、异步距流水的流水步距按下式计算：
式中 —第i个施工过程与第i+1个施工过程间的流水步距；
—第i个施工过程的流水节拍；
—第i+1个施工过程的流水节拍；
—施工段数。
2.3流水施工的组织方式-异节奏
②工期的计算
式中 —流水施工工期；
—流水步距之和；
—施工段数；
—最后一个施工过程的流水节拍；
— 一个楼层内的技术、组织间歇时间之和；
— 一个楼层内的平行搭接时间之和。
2.3流水施工的组织方式-异节奏

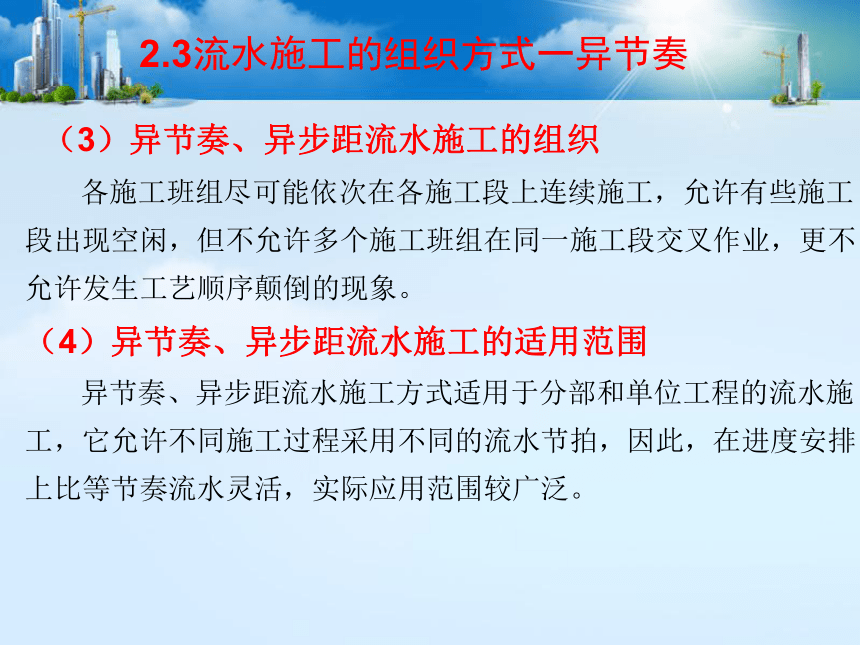

（3）异节奏、异步距流水施工的组织
各施工班组尽可能依次在各施工段上连续施工，允许有些施工
段出现空闲，但不允许多个施工班组在同一施工段交叉作业，更不
允许发生工艺顺序颠倒的现象。
（4）异节奏、异步距流水施工的适用范围
异节奏、异步距流水施工方式适用于分部和单位工程的流水施
工，它允许不同施工过程采用不同的流水节拍，因此，在进度安排
上比等节奏流水灵活，实际应用范围较广泛。
2.3流水施工的组织方式一异节奏

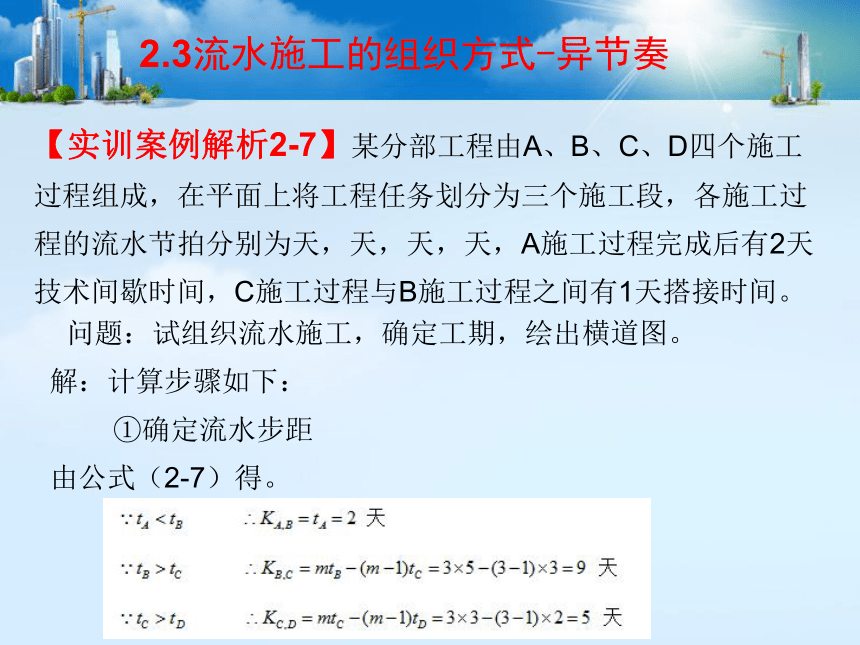

【实训案例解析2-7】某分部工程由A、B、C、D四个施工
过程组成，在平面上将工程任务划分为三个施工段，各施工过
程的流水节拍分别为天，天，天，天，A施工过程完成后有2天
技术间歇时间，C施工过程与B施工过程之间有1天搭接时间。问题：试组织流水施工，确定工期，绘出横道图。
解：计算步骤如下：
①确定流水步距
由公式（2-7）得。
2.3流水施工的组织方式-异节奏
②计算工期
＝（2＋9＋5）＋3×2＋2－1＝23 天
③绘制流水施工进度计划表，如图2-14所示。
2.3流水施工的组织方式
2.成倍节拍流水
成倍节拍流水是指在组织流水施工时，同一施工过程在各施工
段上的流水节拍都相等，不同施工过程之间的流水节拍不完全相等
，但各施工过程的流水节拍之间存在一个最大公约数的施工组织方
式。
（1）成倍节拍流水的特征
①同一施工过程的流水节拍相等，不同施工过程的流水节拍存在一个最大公约数。
②流水步距相等，且等于流水节拍的最大公约数。
③专业工作队组数（n1）大于施工过程数（n）。
④各专业工作队能够连续施工，施工段无空闲时间。
2.3流水施工的组织方式-异节奏
（2）成倍节拍流水主要参数的确定
①流水步距的确定
②专业工作队组数的确定
式中 —第个施工过程的专业工作队组数；
—第个施工过程的流水节拍；
—流水步距；
—专业工作队组的总数。
2.3流水施工的组织方式-异节奏
③施工段数的确定
无施工层时，施工段数按划分施工段的原则确定即可。
有施工层时，每层最少施工段数按公式（2-20）确定。
④工期的计算
无施工层时：
有施工层时：
2.3流水施工的组织方式-异节奏
（3）成倍节拍流水施工方式的组织
首先根据工程对象和施工特点，划分为若干个施工过程；其次
根据各施工过程的内容、要求及其工程量，计算每个施工段所需的
劳动量，然后根据施工班组人数及组成，确定劳动量最少的施工过
程的流水节拍；最后确定其他劳动量较大的施工过程的流水节拍，
用调整施工班组人数或其他技术组织措施的方法，使他们的流水节
拍值之间存在一个最大公约数。
（4）成倍节拍流水施工方式的适用范围
异节奏、异步成倍节拍流水施工方式比较适用于线形工程（
如道路、管道等）的施工，也适用于房屋建筑施工，并且在劳动力
资源充足的前提下。
2.3流水施工的组织方式-异节奏
【实训案例解析2-8】某分部工程由A、B、C三个分项工程
组成，在平面上将工程任务划分为五个施工段，各施工过程的
流水节拍分别为 天， 天， 天，
问题：试组织流水施工，确定工期，绘出横道图
解：计算步骤如下：
①确定流水步距
天
②确定专业工作队组数
队 队 队
专业工作队组的总数 队
2.3流水施工的组织方式异节奏
③计算工期
＝（5＋6－1）×2＋0－0＝20 天
④绘制流水施工进度计划表，如图2-15所示。
2.3流水施工的组织方式-异节奏
【实训案例解析2-9】某二层钢筋混凝土框架结构主体工程施
工，分为支模、绑扎钢筋和浇筑混凝土三个施工过程，其流水节
拍分别为 天， 天， 天，混凝土浇筑完成后需要养护1
天才能继续施工。在保证各专业工作队连续施工的条件下。
问题：试组织流水施工，确定工期，绘出横道图。
解：计算步骤如下：
①确定流水步距 天
②确定专业工作队组数
队 队 队
专业工作队组的总数 队
2.3流水施工的组织方式-异节奏
③确定每层的施工段数
= ＝5＋0/1＋1/1－0 ＝6 段
取 段
④计算工期
＝（6×2＋5－1）×1＋0－0
＝16 天
⑤绘制流水施工进度计划表，如图2-16所示。
2.3流水施工的组织方式-异节奏
单选题
1、成倍节拍流水施工的特点是（ C ）。
A．同一施工过程在其各个施工段上的流水节拍不等，但其值为倍数关系
B. 相邻施工过程的流水步距不相等，但其值为倍数关系
C. 各个专业工作队在施工段上能够连续作业，施工段之间没有空闲时间
D．不同施工过程的流水节拍相等
2、某道路工程划分为4个施工过程，5个施工段进行施工，各施工过程的流水节拍分别为6、4、4、2天，如果组织加快的成倍节拍流水施工，则流水施工工期为（C ）。
A．40天 B.30天 C.24天 D．20天
图2-16 流水施工进度横道图
2.3流水施工的组织方式-异节奏
