(共22张PPT)
2.3流水施工的组织方式-等节奏

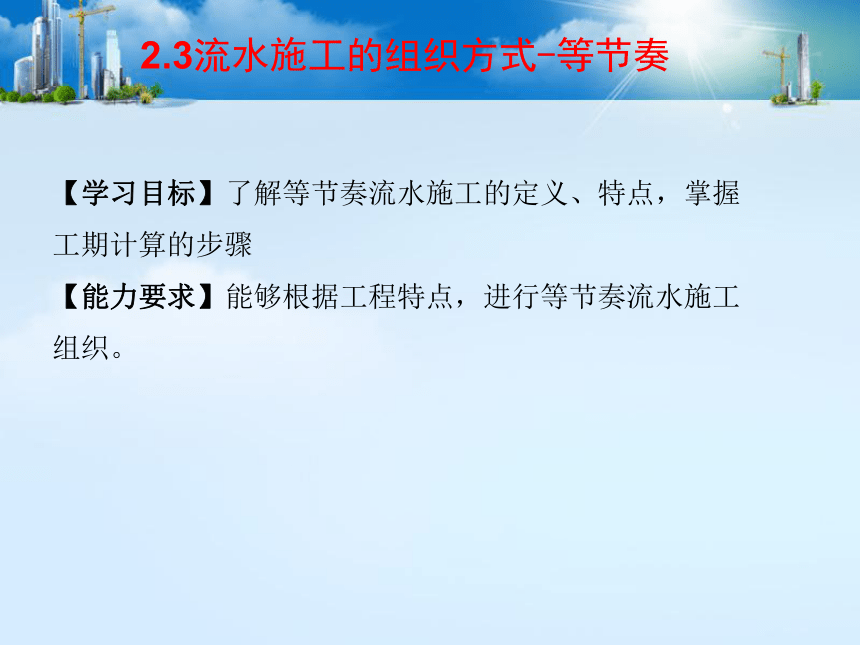

【学习目标】了解等节奏流水施工的定义、特点，掌握工期计算的步骤
【能力要求】能够根据工程特点，进行等节奏流水施工组织。
2.3流水施工的组织方式-等节奏

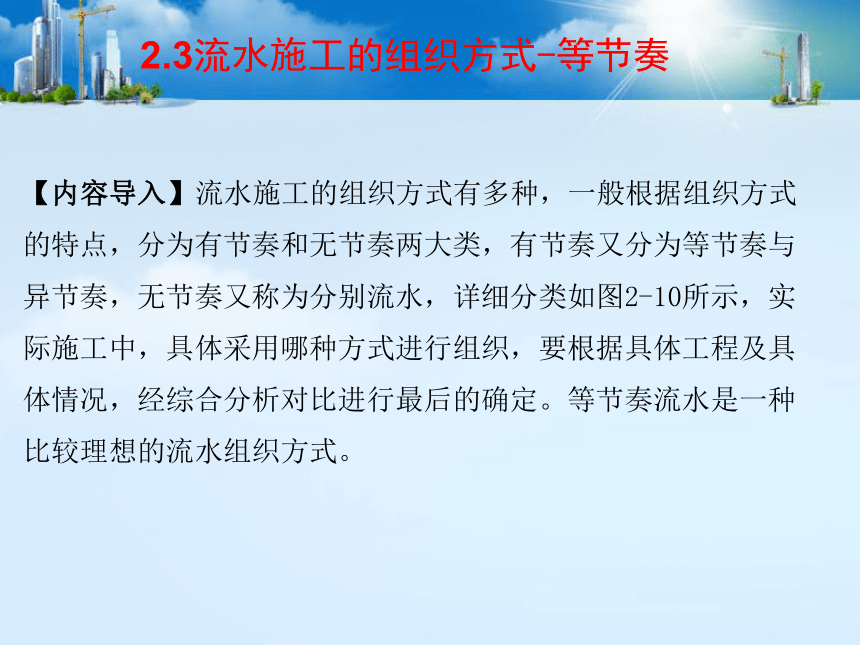

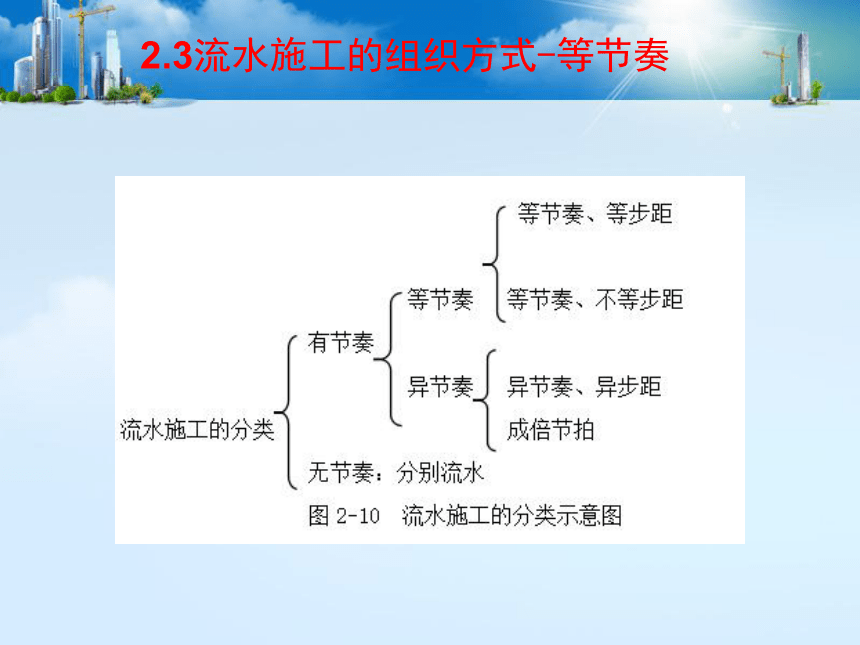

【内容导入】流水施工的组织方式有多种，一般根据组织方式的特点，分为有节奏和无节奏两大类，有节奏又分为等节奏与异节奏，无节奏又称为分别流水，详细分类如图2-10所示，实际施工中，具体采用哪种方式进行组织，要根据具体工程及具体情况，经综合分析对比进行最后的确定。等节奏流水是一种比较理想的流水组织方式。
2.3流水施工的组织方式-等节奏

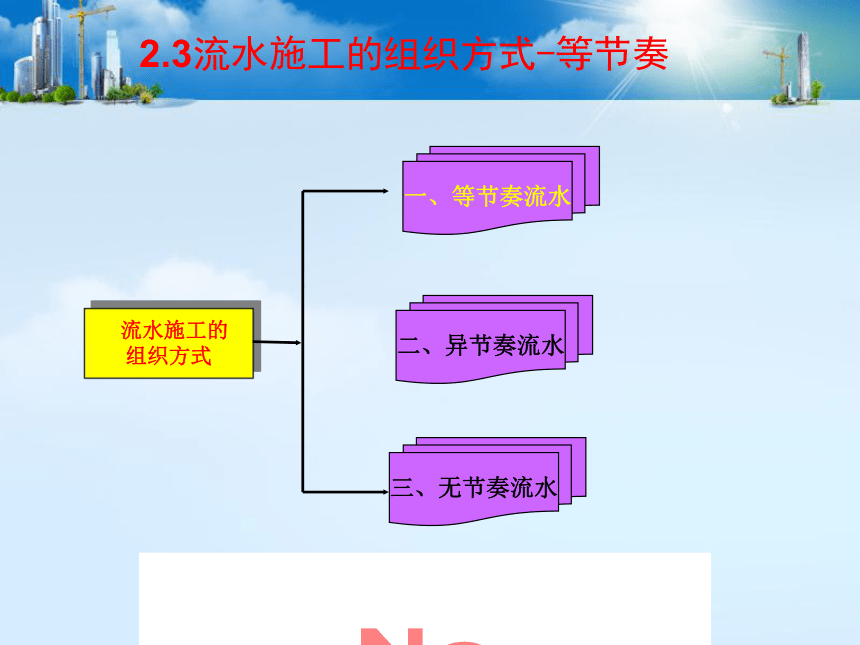

一、等节奏流水
流水施工的
组织方式
二、异节奏流水
三、无节奏流水
2.3流水施工的组织方式-等节奏

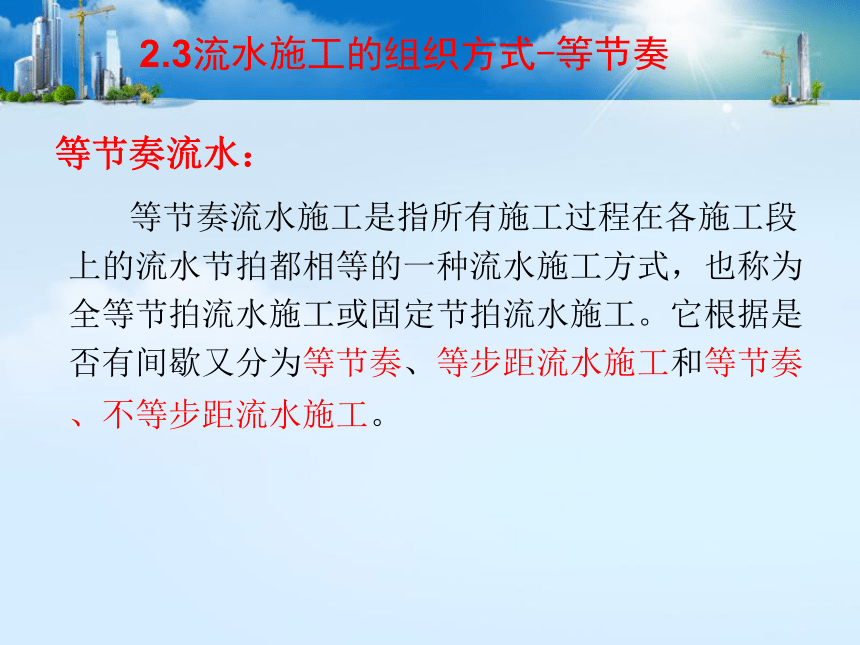

等节奏流水：
等节奏流水施工是指所有施工过程在各施工段上的流水节拍都相等的一种流水施工方式，也称为全等节拍流水施工或固定节拍流水施工。它根据是否有间歇又分为等节奏、等步距流水施工和等节奏、不等步距流水施工。
2.3流水施工的组织方式-等节奏

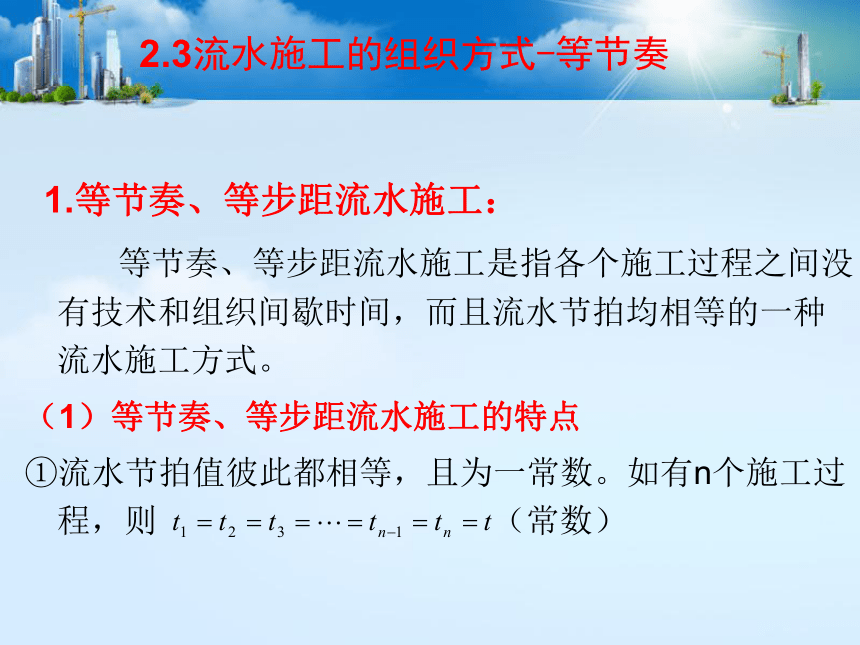

1.等节奏、等步距流水施工：
等节奏、等步距流水施工是指各个施工过程之间没有技术和组织间歇时间，而且流水节拍均相等的一种流水施工方式。
（1）等节奏、等步距流水施工的特点
①流水节拍值彼此都相等，且为一常数。如有n个施工过程，则 （常数）
2.3流水施工的组织方式-等节奏

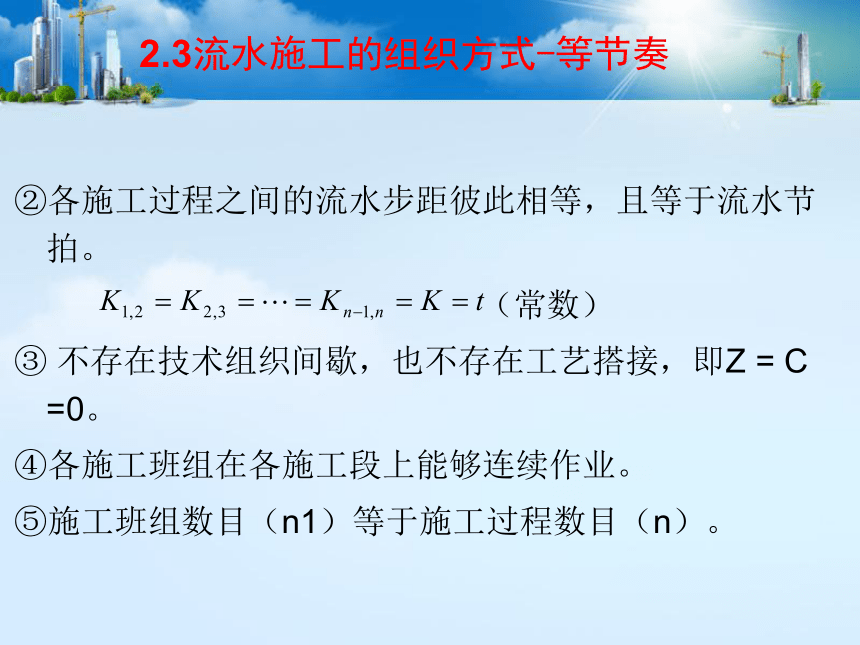

②各施工过程之间的流水步距彼此相等，且等于流水节拍。
（常数）
③ 不存在技术组织间歇，也不存在工艺搭接，即Z = C =0。
④各施工班组在各施工段上能够连续作业。
⑤施工班组数目（n1）等于施工过程数目（n）。
2.3流水施工的组织方式-等节奏

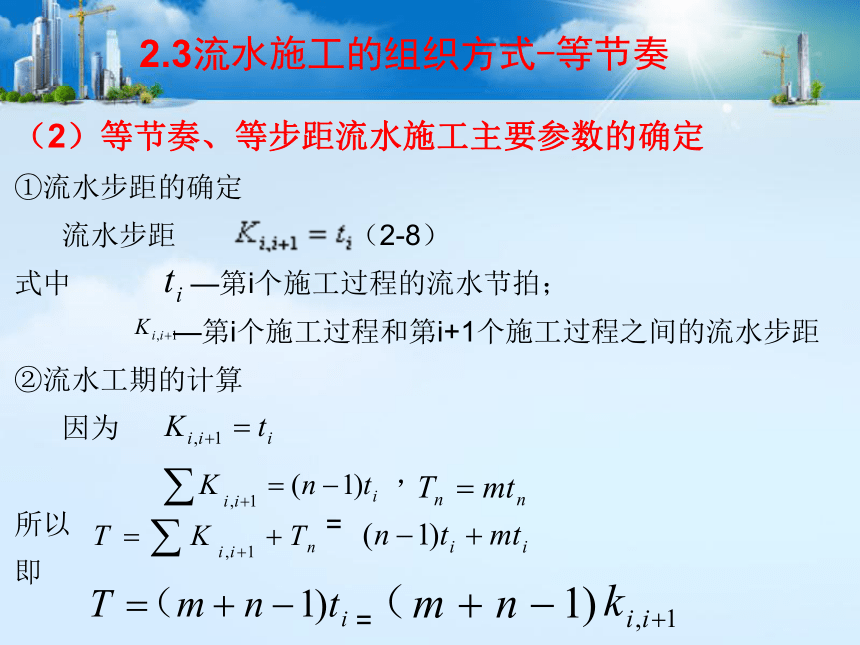

（2）等节奏、等步距流水施工主要参数的确定
①流水步距的确定
流水步距 （2-8）
式中 —第i个施工过程的流水节拍；
—第i个施工过程和第i+1个施工过程之间的流水步距
②流水工期的计算
因为
，
所以 =
即
=
2.3流水施工的组织方式-等节奏

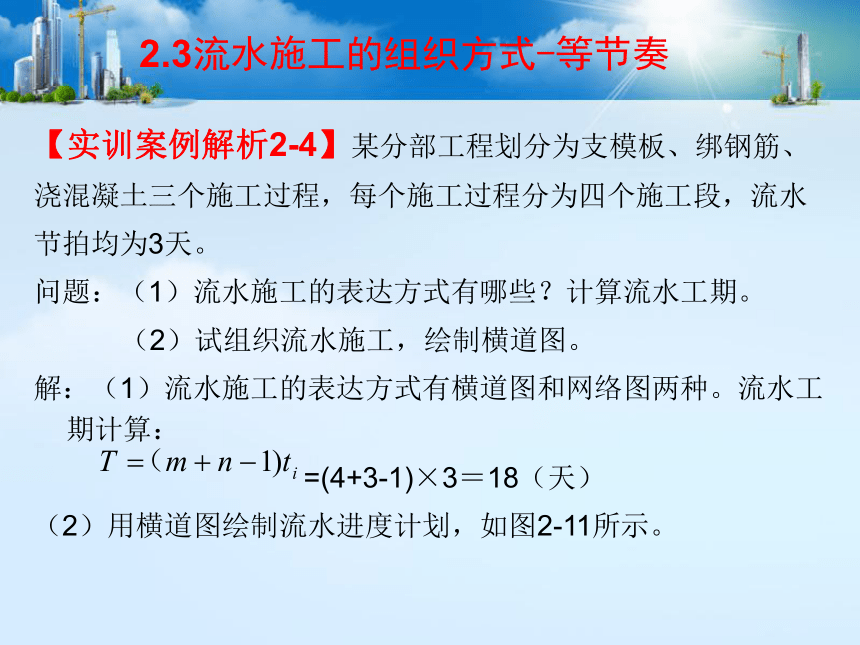

【实训案例解析2-4】某分部工程划分为支模板、绑钢筋、
浇混凝土三个施工过程，每个施工过程分为四个施工段，流水
节拍均为3天。
问题：（1）流水施工的表达方式有哪些？计算流水工期。
（2）试组织流水施工，绘制横道图。
解：（1）流水施工的表达方式有横道图和网络图两种。流水工期计算：
=(4+3-1)×3＝18（天）
（2）用横道图绘制流水进度计划，如图2-11所示。
2.3流水施工的组织方式-等节奏
图2-11 无间歇全等节拍流水施工进度横道图
2.3流水施工的组织方式-等节奏
2.等节奏、不等步距流水施工：
等节奏、不等步距流水施工是指各个施工过程之间有的需要技术或组织间歇时间，有的可搭接施工，其流水节拍均相等的一种流水施工方式。
（1）等节奏、不等步距流水施工的特点
①流水节拍值彼此都相等，且为一常数。如有n个施工过程，则 （常数）
②各施工过程之间的流水步距不一定相等，因为有技术或组织间歇时间。
2.3流水施工的组织方式-等节奏
③各施工班组在各施工段上能够连续作业。
④施工班组数目等于施工过程数目。
2.3流水施工的组织方式-等节奏
（2）等节奏、不等步距流水施工主要参数的确定
①施工段数m
无施工层时，施工段数按划分施工段的原则确定即可
有施工层时，每层最小施工段数为：
式中 —每层最少的施工段数；
n—施工过程数；
Z1 — 一个楼层内的技术、组织间歇时间之和；
Z2 — 楼层间的技术、组织间歇时间；
C1 — 一个楼层内的平行搭接时间之和；
K ——流水步距。
2.3流水施工的组织方式-等节奏
（2）等节奏、不等步距流水施工主要参数的确定
如果每层的Z1并不均等，各层间的Z2也不均等时，应取各层中最
大的Z1和Z2，公式（2-10）改为：
若求出的 不为整数，为了便于组织施工，施工段数取相邻并大
于的 整数。
②流水步距
③流水工期的计算
无施工层时：
有施工层时：
2.3流水施工的组织方式-等节奏
【实训案例解析2-5】某分部工程由A、B、C、D四个施
工过程组成，在平面上将工程任务划分为四个施工段，流水节
拍均为3天，施工过程A、B之间相互搭接1天，施工过程C、D
之间有2天间歇时间。
问题：（1）流水施工的表达方式有哪些？计算流水工期。
（2）试组织流②计算工期水施工，绘制横道图。
解：计算步骤如下：
①确定流水步距
天
②计算工期
2.3流水施工的组织方式-等节奏
②计算工期
＝(4＋4－1)×3＋2－1 ＝22 天
③绘制流水施工进度计划表，如图2-12所示。
2.3流水施工的组织方式-等节奏
【实训案例解析2-6】某二层钢筋混凝土框架结构主体工程
施工，分为支模、绑扎钢筋和浇筑混凝土三个施工过程，各施
工过程在各施工段上的流水节拍均为2天，绑扎钢筋完成后有1
天组织间歇时间，浇筑完混凝土后需养护1天。
问题：（1）流水施工的表达方式有哪些？计算流水工期。
（2）试组织流②计算工期水施工，绘制横道图。
解：计算步骤如下：
①确定流水步距 天
②确定施工段数 因为是二层框架结构，在施工时应分层组织流水施工，各施工层内各施工过程间的间歇时间之和为：
2.3流水施工的组织方式-等节奏
一、二层之间的层间间歇时间为： 天
施工段数最小值由公式（2-10）得
＝3＋1/2＋1/2－0＝4 段
取 段
③计算工期
＝(4×2＋3－1)×2＋1－0
＝21 天
2.3流水施工的组织方式-等节奏
④绘制流水施工进度计划表，如图2-13所示。
图2-13 流水施工进度计划
（图中Ⅰ、Ⅱ表示施工层，1、2、3、4表示施工段）
2.3流水施工的组织方式-等节奏
3.等节奏流水施工方式的组织：
首先把工程对象划分为若干个施工过程，应将劳动量
小的施工过程合并到相邻施工过程中去，以使各施工过
程的劳动量均衡；
其次确定主要施工过程的施工班组人数，计算其流水
节拍；
最后根据已确定的流水节拍，确定其他施工过程的
施工班组人数及其组成。
2.3流水施工的组织方式-等节奏
4.等节奏流水施工方式的适用范围
等节奏流水施工一般适用于分部工程流水（专业流水），不适用于单位工程，特别是大型建筑群。
2.3流水施工的组织方式-等节奏
1．某工程共4层，每层划分为2个施工段，组织2个施工队进行等节奏流水施工，流水节拍为2天，其工期为（ ）。
A．18天 B.20天 C.22天 D．24天
2．流水施工最理想的组织方式是（ ）。
A．等节拍流水 B.异节拍流水 C.无节奏流水 D．成倍节拍流水
练习：
答案：1、A 2、A
