单元2 流水施工
2.2 流水施工参数
2.2 流水施工参数

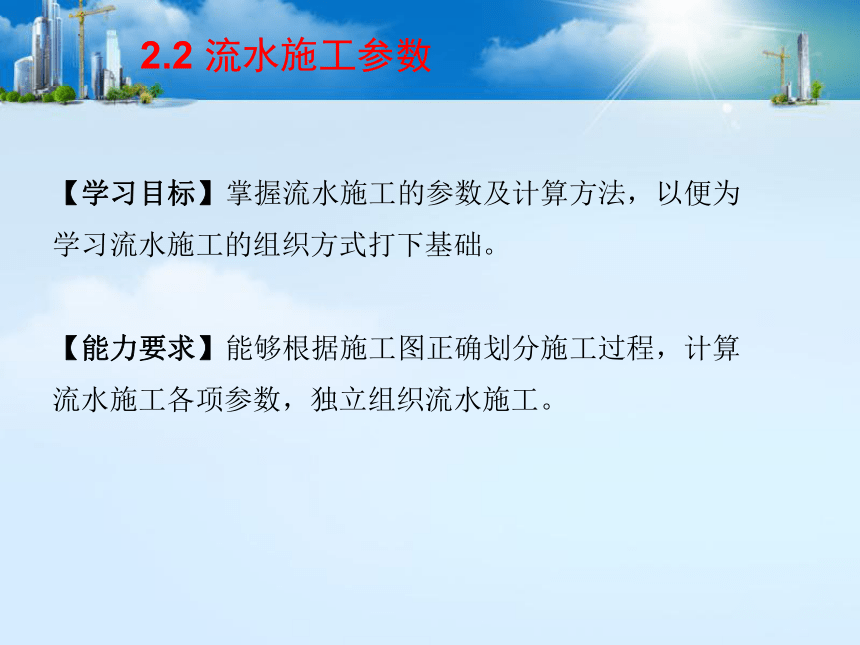

【学习目标】掌握流水施工的参数及计算方法，以便为学习流水施工的组织方式打下基础。
【能力要求】能够根据施工图正确划分施工过程，计算流水施工各项参数，独立组织流水施工。
2.2 流水施工参数

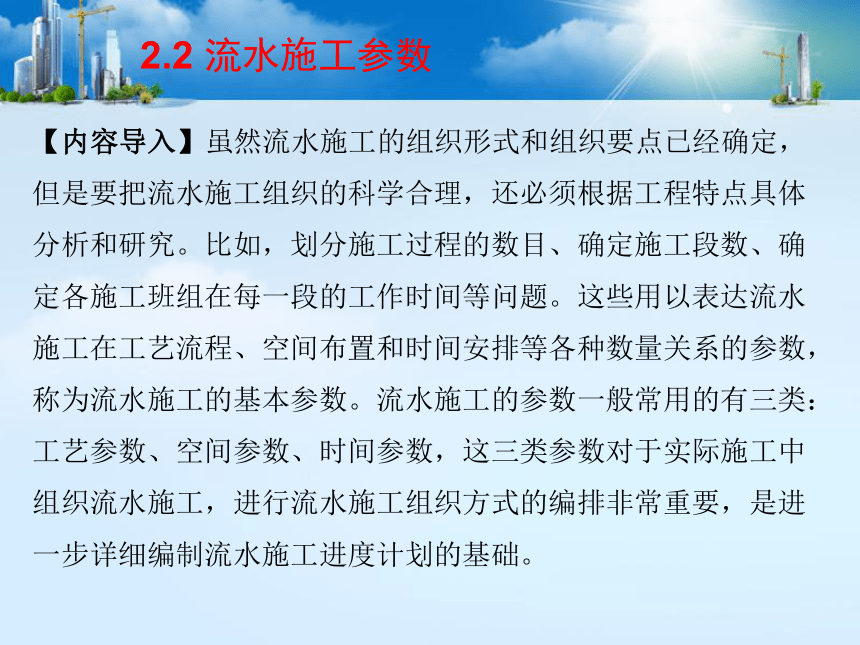

【内容导入】虽然流水施工的组织形式和组织要点已经确定，但是要把流水施工组织的科学合理，还必须根据工程特点具体分析和研究。比如，划分施工过程的数目、确定施工段数、确定各施工班组在每一段的工作时间等问题。这些用以表达流水施工在工艺流程、空间布置和时间安排等各种数量关系的参数，称为流水施工的基本参数。流水施工的参数一般常用的有三类：工艺参数、空间参数、时间参数，这三类参数对于实际施工中组织流水施工，进行流水施工组织方式的编排非常重要，是进一步详细编制流水施工进度计划的基础。

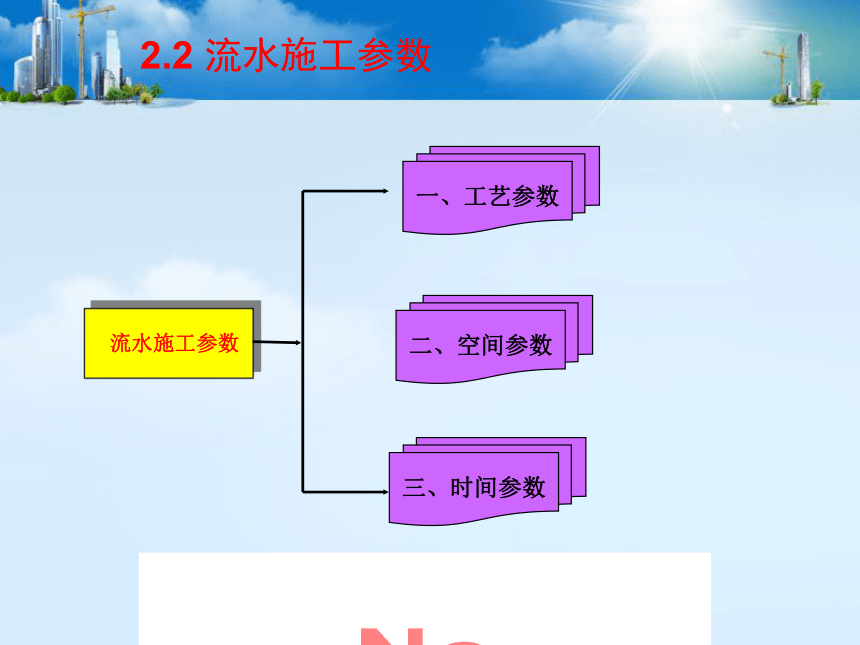

一、工艺参数
流水施工参数
二、空间参数
三、时间参数
2.2 流水施工参数
2.2 流水施工参数

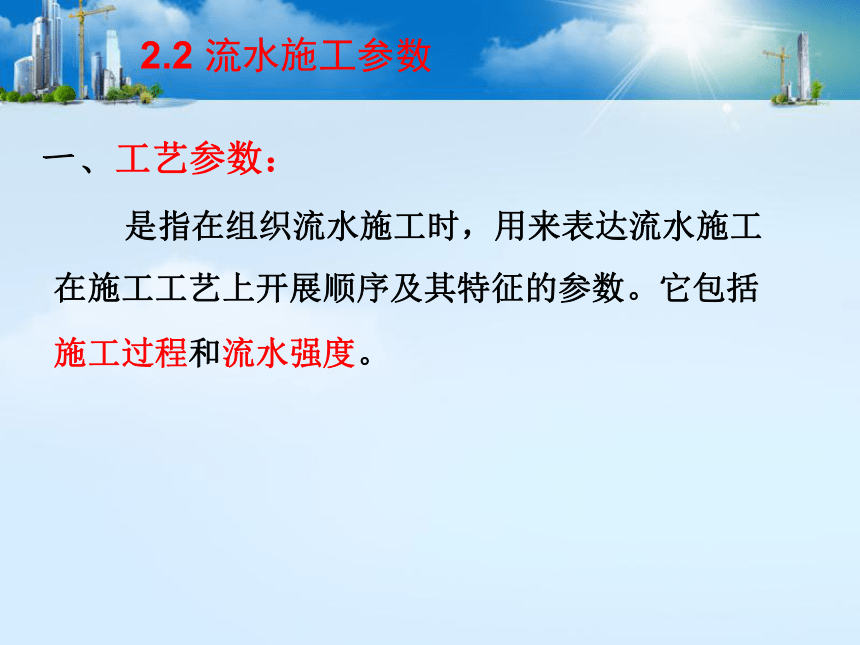

一、工艺参数：
是指在组织流水施工时，用来表达流水施工在施工工艺上开展顺序及其特征的参数。它包括施工过程和流水强度。
2.2 流水施工参数

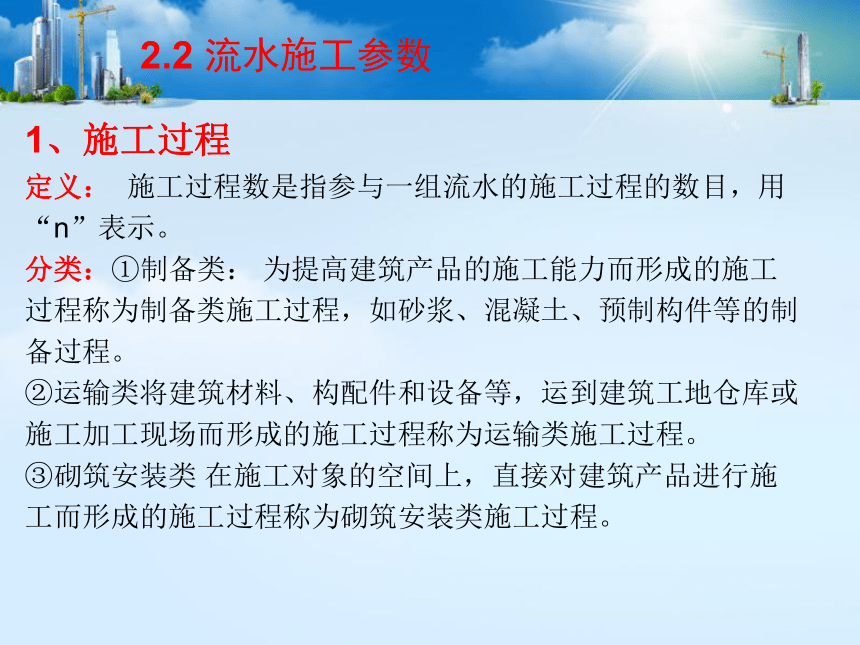

1、施工过程
定义： 施工过程数是指参与一组流水的施工过程的数目，用“n”表示。
分类：①制备类： 为提高建筑产品的施工能力而形成的施工过程称为制备类施工过程，如砂浆、混凝土、预制构件等的制备过程。
②运输类将建筑材料、构配件和设备等，运到建筑工地仓库或施工加工现场而形成的施工过程称为运输类施工过程。
③砌筑安装类 在施工对象的空间上，直接对建筑产品进行施工而形成的施工过程称为砌筑安装类施工过程。
2.2 流水施工参数

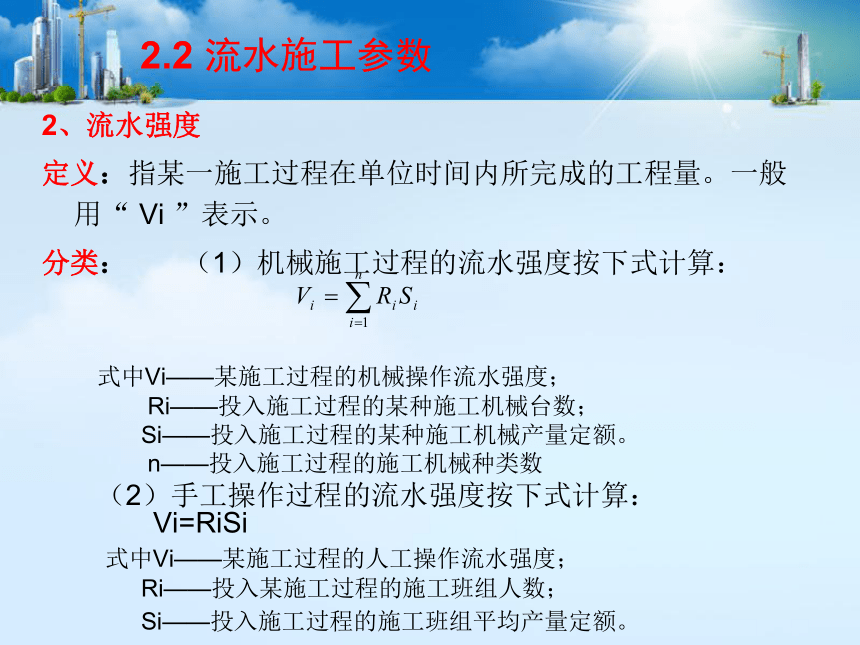

2、流水强度
定义：指某一施工过程在单位时间内所完成的工程量。一般 用“ Vi ”表示。
分类： （1）机械施工过程的流水强度按下式计算：
式中Vi——某施工过程的机械操作流水强度；
Ri——投入施工过程的某种施工机械台数；
Si——投入施工过程的某种施工机械产量定额。
n——投入施工过程的施工机械种类数
（2）手工操作过程的流水强度按下式计算：
Vi=RiSi
式中Vi——某施工过程的人工操作流水强度；
Ri——投入某施工过程的施工班组人数；
Si——投入施工过程的施工班组平均产量定额。　
2.2 流水施工参数

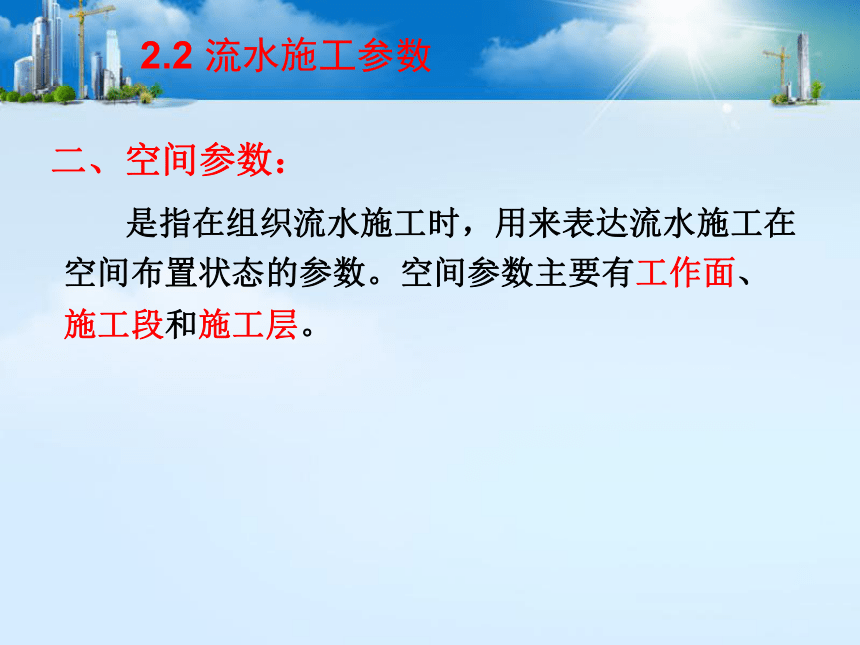

二、空间参数：
是指在组织流水施工时，用来表达流水施工在空间布置状态的参数。空间参数主要有工作面、施工段和施工层。
2.2 流水施工参数

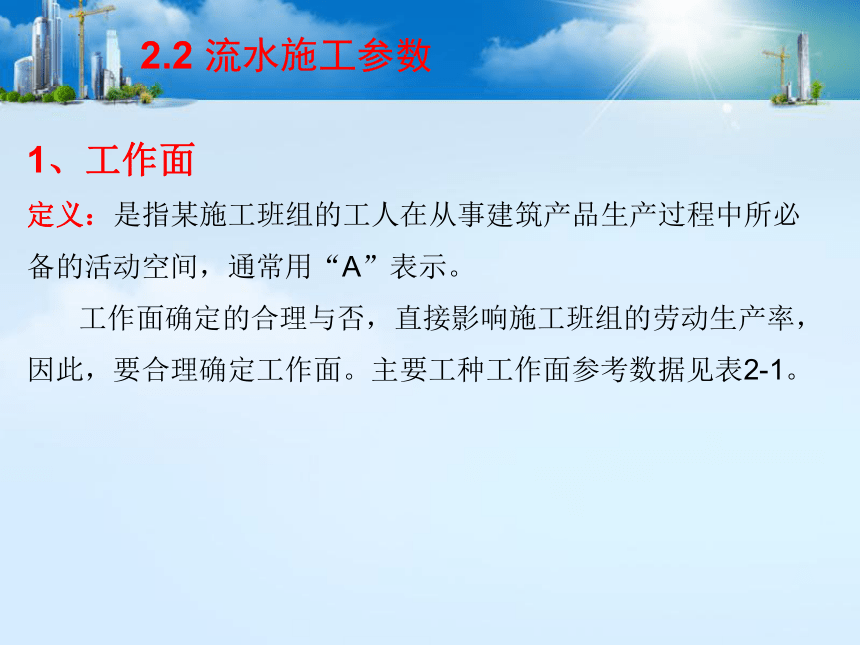

1、工作面
定义：是指某施工班组的工人在从事建筑产品生产过程中所必备的活动空间，通常用“A”表示。
工作面确定的合理与否，直接影响施工班组的劳动生产率，因此，要合理确定工作面。主要工种工作面参考数据见表2-1。
2.2 流水施工参数
工作项目 每个技工的工作面 说明
砖基础 7.6m/人 以计，2砖乘以0.8，3砖乘以0.55
砌砖墙 8.5m /人 以1砖计，1乘以0.71，2砖乘以0.57
混凝土柱、墙基础 8m3 /人 机拌、机捣
混凝土设备基础 7 m3/人 机拌、机捣
现浇钢筋混凝土柱 2.45 m3/人 机拌、机捣
现浇钢筋混凝土梁 3.20m3 /人 机拌、机捣
现浇钢筋混凝土墙 5m3 /人 机拌、机捣
现浇钢筋混凝土楼板 5.3m3 /人 机拌、机捣
预制钢筋混凝土柱 3.6m3/人 机拌、机捣
预制钢筋混凝土梁 3.6m3/人 机拌、机捣
预制钢筋混凝土屋架 2.7m3/人 机拌、机捣
混凝土地坪及面层 40m2 /人 机拌、机捣
外墙抹灰 16m2/人
内墙抹灰 18.5m2/人
卷材屋面 18.5 m2/人
防水水泥砂浆屋面 16m2/人
表2-1 主要工种工作面参考数据
2.2 流水施工参数

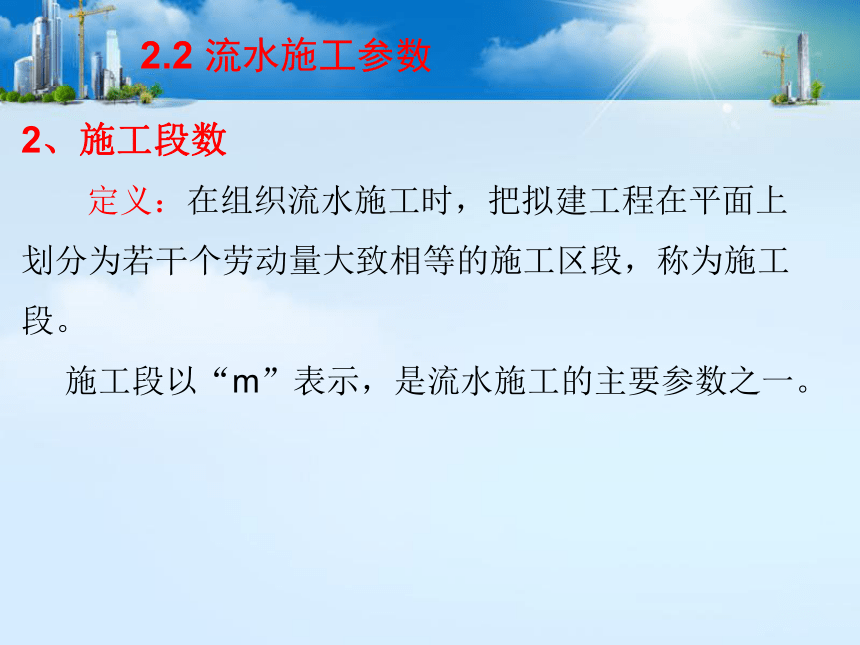

2、施工段数
定义：在组织流水施工时，把拟建工程在平面上划分为若干个劳动量大致相等的施工区段，称为施工段。
施工段以“m”表示，是流水施工的主要参数之一。
　
2.2 流水施工参数
划分施工段时应遵循的原则：
（1）以主导施工过程为依据；
（2）施工段的分界要合理。施工段划分要有利于结构的整体性，尽可能与施工对象的结构界限一致，如结构的变形缝、后浇带、单元分隔线等。
（3）各施工段的劳动量应大致相等，相差不宜超过15%，以保证专业工作队连续、均衡的施工。
（4）施工段的数目要适当。施工段数过多，会使工作面缩小，势必要减少专业工作队人数，减慢进度，拖长工期；施工段数过少，则会使劳动力、机械和材料供应过分集中，易造成“断流”现象，不利于组织流水施工。
（5）施工段上要有足够的工作面，以满足工人施工操作和机械作业的需求。
2.2 流水施工参数
3、施工层
定义：在组织流水施工时，为满足建筑结构及专业工种对施工工艺和操作高度的要求，需把建筑物在竖向上划分作业层，此作业层称为施工层。
施工层数以“j”表示。
当有施工层时，m与n的关系：
某三层现浇钢筋混凝土框架结构主体工程施工，有支模板、绑扎钢筋和浇筑混凝土三个施工过程，设每个施工过程在各个施工段上的流水节拍均为2天，在竖向上划分为三个施工层，j=3。以下分别讨论m＞n、m＝n、m＜n三种情况的流水施工。
2.2 流水施工参数
（1）当m＞n时，现取m＝4来组织流水施工，其进度计划如图2-7所示。
图2-7 m＞n的施工进度
（图中Ⅰ、Ⅱ、Ⅲ表示施工层，1、2、3、4表示施工段）
2.2 流水施工参数
（2）当m＝n时，现取m＝3来组织流水施工，其进度计划如图2-8所示。
图2-8 m＝n的施工进度
（图中Ⅰ、Ⅱ、Ⅲ表示施工层，1、2、3表示施工段）
2.2 流水施工参数
③当m＜n时，现取m＝2来组织流水施工，其进度计划如图2-9所示。
图2-9 m＜n的施工进度
（图中Ⅰ、Ⅱ、Ⅲ表示施工层，1、2表示施工段）
2.2 流水施工参数
由以上三种情况可以看出，施工段的多少直接影响工程任务的工期。当m＞n时，专业工作队连续施工，施工段上有空闲，工作面未充分利用，但有时还是必须的，可以作为某些施工过程所必要的技术、组织间歇时间，可以利用空闲工作面做一些准备或辅助工作，如混凝土养护、基槽验线，这种安排是较合理的；当m＝n时，专业工作队连续施工，施工段上无空闲，属于理想情况；当m＜n时，专业工作队在一个施工过程中不能连续施工而出现窝工现象，在组织流水施工时是不适宜的。
2.2 流水施工参数
2.2 流水施工参数
三、时间参数：
是指在组织流水施工时，用来表达流水施工在时间安排上所处状态的参数，一般包括流水节拍、流水步距、间歇时间、平行搭接时间、工期等。
2.2 流水施工参数
1、流水节拍
定义：在组织流水施工时，某一施工过程的专业工作队在一个施工段上完成施工任务的作业持续时间，称为流水节拍，以“”表示。
（1）流水节拍的确定方法：
定额计算法、经验估算法、工期计算法。
2.2 流水施工参数
①定额计算法
根据各施工段的劳动量、投入的资源量（工人数、机械台数和材料量等），由公式（2-3）或（2-4）进行计算。
（2-3） （2-4）
式中 t —某施工过程的流水节拍；
Q—某施工过程在某施工段上的工程量；
S —某施工过程的人工或机械的产量定额；
R—某施工过程的施工班组人数或机械台数；
P—某施工过程在某施工段上的劳动量或机械台班量；
H—某施工过程的人工或机械的时间定额；
N—某施工过程的每天工作班次，宜采用一班制，若工期较紧时，可采
用二班制或三班制。
2.2 流水施工参数
【实训案例解析2-1】某建筑物地下土石方工程，劳动量需850个工日，采用一班制施工，每班出勤人数为15人，试求施工持续时间。
解：按式（2-3）
2.2 流水施工参数
②经验估算法（多用于采用新工艺、新方法和新材料等没有定额可循的工程或项目）
根据以往的施工经验进行估算，一般为了提高其精确度，往往先估算出该流水节拍的最长、最短和正常（最可能）三种时间，然后据此求出期望时间作为某专业工作队在某施工段上的流水节拍。一般按照公式（2-5）计算。
（2-5）
式中 t —某施工过程在某施工段的流水节拍；
a—某施工过程在某施工段的最短估算时间；
b —某施工过程在某施工段的最长估算时间；
c—某施工过程在某施工段的正常估算时间。
2.2 流水施工参数
③工期计算法
对于某些在规定日期内必须完成的施工任务，往往采用倒排进度法。步骤如下：
第一步，根据工期倒排进度，确定某施工过程的工作持续时间；
第二步，确定某施工过程在某施工段上的流水节拍。若同一施工过程的流水节拍不等，则用估算法；若流水节拍相等，则按式
（2-6）计算：
（2-6）
式中 t—某施工过程在某施工段的流水节拍；
T—某施工过程的持续时间；
m—某施工过程的施工段数。
2.2 流水施工参数
【实训案例解析2-2】某单位工程的基础工程，需要总劳动量358个工日，采用一班制，则当工期为22天时，求所需工人的人数。
解：按式（2-3）
2.2 流水施工参数
（2）确定流水节拍应考虑的因素
①施工班组人数应符合该工程最小劳动组合人数的要求。所谓最小劳动组合，是指某一施工过程进行正常施工所必需的最低限度的班组人数及其合理组合。
②每个人的工作面要符合最小工作面的要求。施工班组人数不能太多，每个工人的工作面要符合最小工作面的要求。否则，就不能发挥正常的施工效率或不利于安全生产。
③要考虑各种机械台班的效率或机械台班产量的大小。
2.2 流水施工参数
④要考虑各种材料、构件等施工现场的堆放量、供应能力及其他有关条件的制约。
⑤要考虑施工及技术条件的要求。如浇筑混凝土时，为了连续施工有时按照三班制工作的条件确定流水节拍，以确保施工质量。
⑥确定各施工过程的流水节拍时，首先应考虑主要的、工程量大的施工过程的节拍，其次确定其他施工过程的节拍。
⑦流水节拍的数值一般取整数，必要时可取半天。
2.2 流水施工的参数
2、流水步距
定义：流水步距是指在组织流水施工时，相邻两个施工班组先后进入同一施工段开始施工的时间间隔，用 表示，流水步距的大小，对工期有着较大的影响。
一般来说，在施工段不变的条件下，流水步距越大，工期越长；流水步距越小，则工期越短。
　
2.2 流水施工的参数
确定流水步距的基本要求是：
（1）要保证主要施工班组连续施工。流水步距的最小长度，必须满足主要施工班组进场以后，不发生停工、窝工现象。
（2）要保证每个施工段的正常作业程序，不发生前一个施工过程尚未全部完成，而后一个施工过程提前介入的现象。
（3）最大限度搭接的要求。流水步距要保证相邻两个施工班组在开工时间上实现最大限度地、合理地搭接。其搭接时间用
表示。
2.2 流水施工的参数
（4）技术、组织间歇的要求。技术间歇是指由于施工工艺的要求，某施工过程在某施工段上必须的时间间歇。如现浇钢筋混凝土构件的养护时间、抹灰层和油漆层的干燥时间等。组织间歇是指由于施工组织原因所造成的时间间歇，以便对前道工序进行检查验收，对下道工序做必要的准备。如回填土前地下管道检查验收，砌砖墙前的墙身位置弹线等。技术与组织间歇用 表示。　
2.2 流水施工的参数
3、流水工期
定义：流水工期是指完成一项工程任务或一个流水组施工所需的全部工作时间。用 表示，可按式（2-7）计算：
（2-7）
式中 —流水施工中各流水步距之和；
—流水施工中最后一个施工过程的持续时间， ；
—流水施工中最后一个施工过程的流水节拍。
2.2 流水施工参数
【实训案例解析2-3】 某建筑物基础工程量及产量定额如表2-2所示，采用一班工作制。
问题：（1）什么是流水节拍？计算方法有哪些？
（2）计算表2-2中不同施工过程劳动量及持续时间。
表2-2 某建筑物基础工程量及产量定额
施工过程 工程量Q/m3 产量定额H/（ m3/工日） 劳动量P/工日 人数R/人 持续时间T/天
基槽挖土 240 3.03 20
混凝土垫层 34 1.43 6
砌基础 124 0.92 34
回填土 84 5.26 4
2.2 流水施工参数
解：（1）流水节拍是指从事某一施工过程的施工班组在一个施工段上的作业时
间。计算方法有定额计算法、经验估算法、工期计算法。
（2）不同施工过程劳动量及持续时间计算
基槽挖土劳动量=240m3/3.03 m3/工日=79（工日）
基槽挖土持续时间=79/20=4（天）
混凝土垫层劳动量=34m3/1.43 m3/工日=24（工日）
混凝土垫层持续时间=24/6=4（天）
砌基础劳动量=124m3/0.92 m3/工日=135（工日）
砌基础持续时间=135/34=4（天）
回填土劳动量=84m3/5.26 m3/工日=16（工日）
回填土持续时间=16/4=4（天）
2.2 流水施工的参数
表2-3 计算结果
施工过程 工程量Q（m3） 产量定额H（m3/工日） 劳动量P（工日） 人数R 持续时间T（天）
基槽挖土 240 3.03 79 20 4
混凝土垫层 34 1.43 24 6 4
砌基础 124 0.92 135 34 4
回填土 84 5.26 16 4 4
1. 在组织项目流水施工时，由施工组织原因而造成的间歇时间称为（ ）。
A．组织间歇 B.窝工 C. 技术间歇 D． 平行搭接时间
2．由建筑材料或现浇构件性质决定的间歇时间称为（ ）。
A．组织间歇 B.窝工 C. 技术间歇 D． 平行搭接时间
3．在组织项目流水施工时，通常将相邻两个专业工作队先后开始施工的合理的时间间隔称为它们之间的（ ）。
A．流水步距 B.流水节拍 C. 时间参数 D．流水参数
练习：
2.2流水施工参数
4．流水步距的数目取决于（ ）。
A．相邻两个施工过程（或专业工作队）在各个施工段上的流水节拍
B. 流水施工的组织方式
C. 参与流水的施工过程数
D．施工段数
答案：1、A 2、C 3、A 4、C
