第二章　建筑工程流水施工
2.1 流水施工的基本概念
2.1 流水施工的基本概念
2.1.1 组织施工的基本形式
建筑产品的常规生产组织方式主要有三种：依次施工、平行施工和流水施工。
1.依次施工

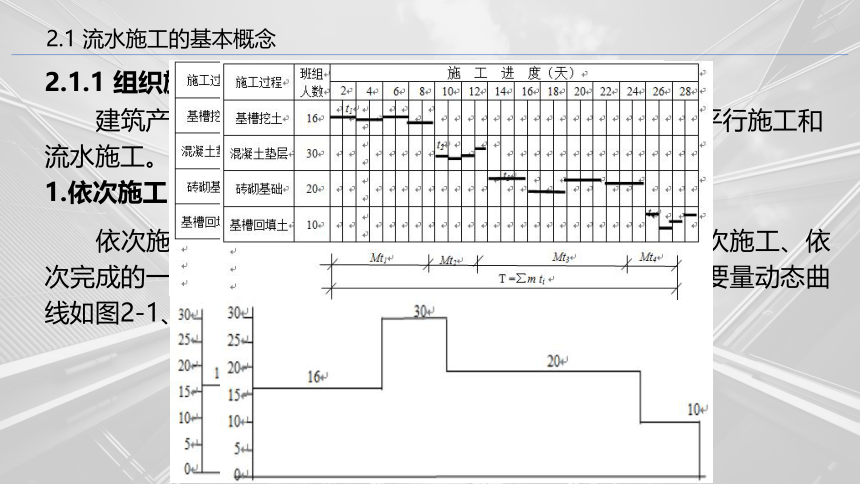

依次施工是按一定的施工顺序，各施工段或施工过程依次施工、依次完成的一种施工组织方式，其施工进度、工期和劳动力需要量动态曲线如图2-1、2-2所示。
2.1 流水施工的基本概念

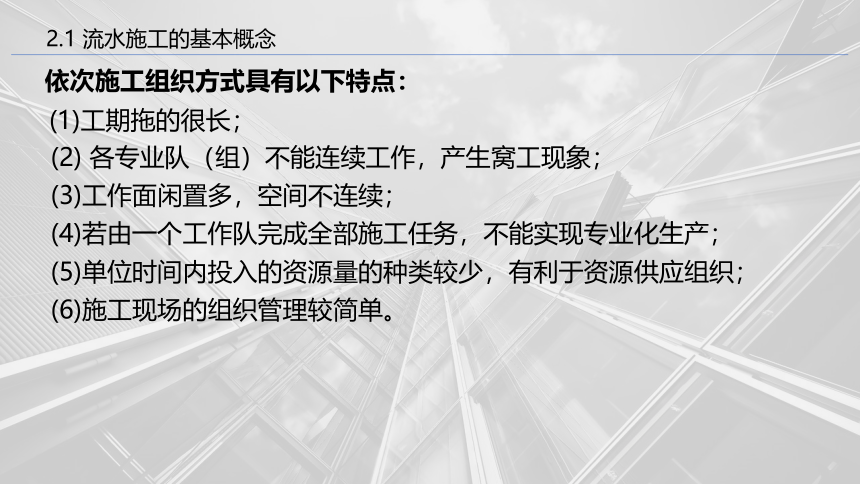

依次施工组织方式具有以下特点：
(1)工期拖的很长；
(2) 各专业队（组）不能连续工作，产生窝工现象；
(3)工作面闲置多，空间不连续；
(4)若由一个工作队完成全部施工任务，不能实现专业化生产；
(5)单位时间内投入的资源量的种类较少，有利于资源供应组织；
(6)施工现场的组织管理较简单。
2.1 流水施工的基本概念
2.平行施工

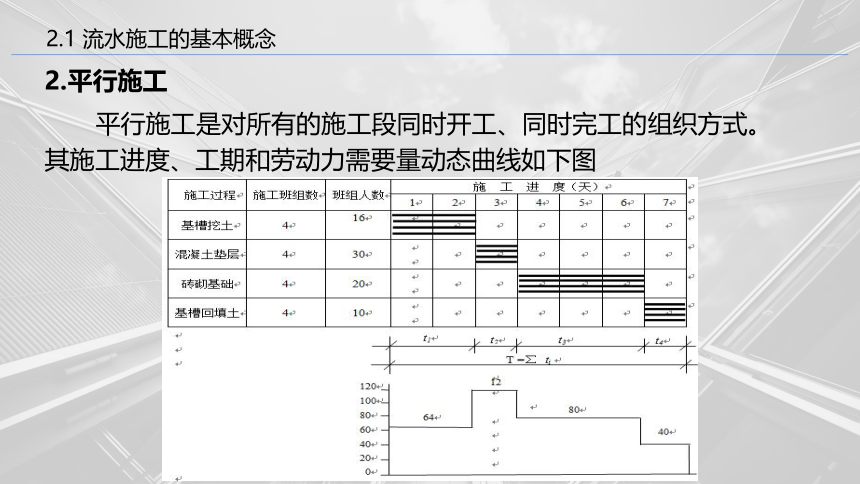

平行施工是对所有的施工段同时开工、同时完工的组织方式。其施工进度、工期和劳动力需要量动态曲线如下图
2.1 流水施工的基本概念

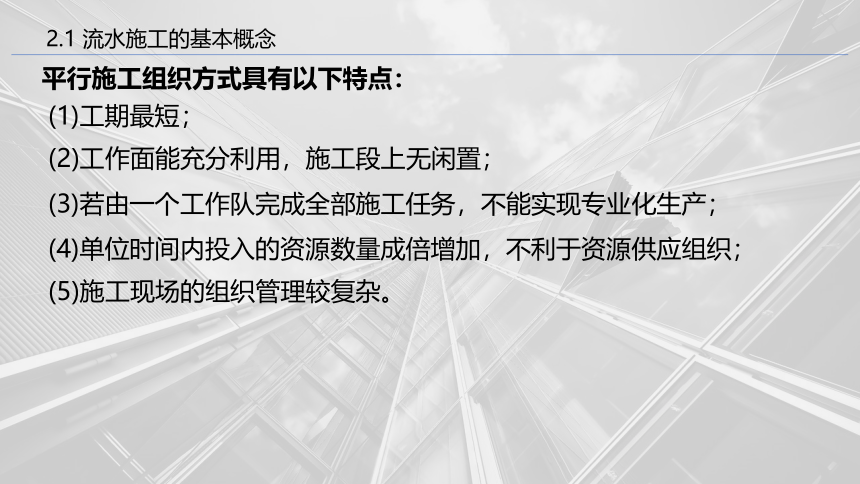

平行施工组织方式具有以下特点：
(1)工期最短；
(2)工作面能充分利用，施工段上无闲置；
(3)若由一个工作队完成全部施工任务，不能实现专业化生产；
(4)单位时间内投入的资源数量成倍增加，不利于资源供应组织；
(5)施工现场的组织管理较复杂。
2.1 流水施工的基本概念
3. 流水施工

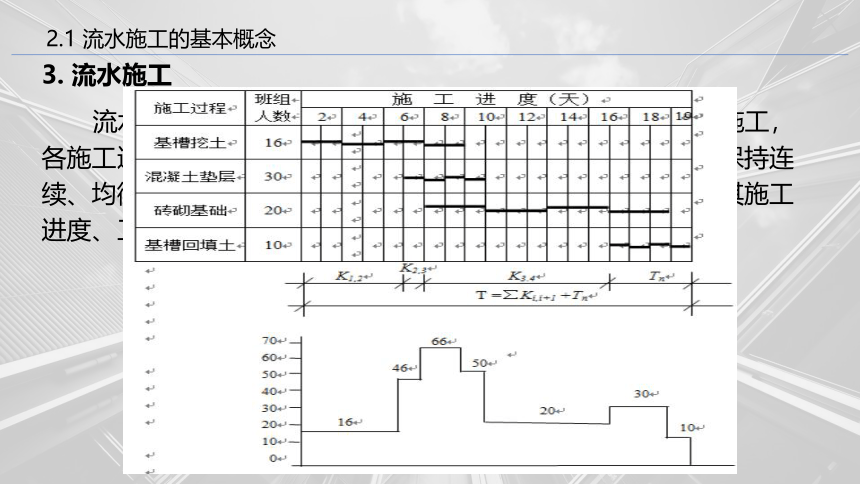

流水施工是指所有的施工过程按一定的时间间隔依次投入施工，各施工过程陆续开工、陆续竣工，使同一施工过程的施工班组保持连续、均衡施工，不同的施工过程尽可能搭接施工的组织方式。其施工进度、工期和劳动力需要量动态曲线如图
2.1 流水施工的基本概念

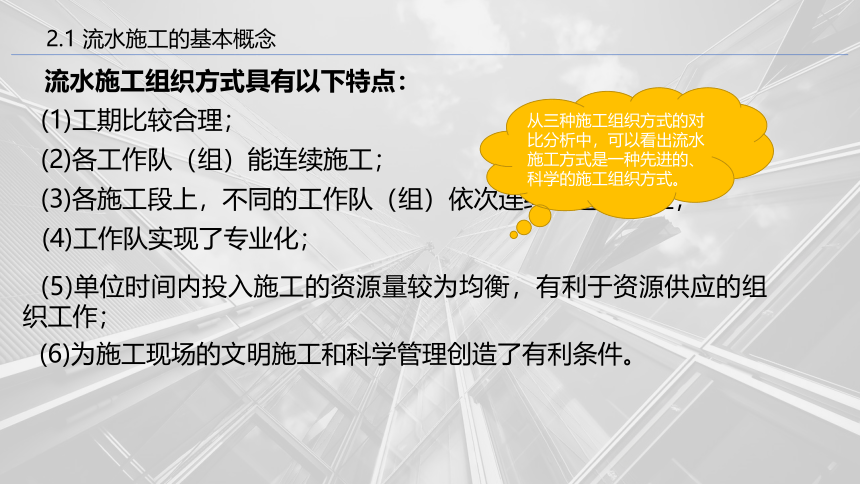

流水施工组织方式具有以下特点：
(1)工期比较合理；
(2)各工作队（组）能连续施工；
(3)各施工段上，不同的工作队（组）依次连续地进行施工；
(4)工作队实现了专业化；
(5)单位时间内投入施工的资源量较为均衡，有利于资源供应的组织工作；
(6)为施工现场的文明施工和科学管理创造了有利条件。
从三种施工组织方式的对比分析中，可以看出流水施工方式是一种先进的、科学的施工组织方式。
2.1 流水施工的基本概念
2.1.2流水施工的组织条件和经济效果
1.流水施工的组织条件
(1)划分施工过程
把拟建工程，根据工程特点、施工要求、工艺要求、工程量大小将建造过程分解为若干个施工过程。
(2)划分施工段
根据组织流水施工的需要，将拟建工程在平面上或空间上，划分为工程量大致相等的若干个施工段，它是将建筑单件产品变成多件产品，以便成批生产，它是形成流水的前提。
它是组织专业化施工和分工协作的前提。
2.1 流水施工的基本概念
(3)每个施工过程组织独立的施工班组
在一个流水组中，每一个施工过程尽可能组织独立的施工班组，根据施工需要其形式可以是专业班组，也可以是混合班组。这样可使每个施工班组按施工顺序，依次地、连续地、均衡地从一个施工段转移到另一施工段进行相同的操作，它是提高质量、增加效益的保证。
(4)主要施工过程必须连续、均衡地施工
主要施工过程是指工程量较大、施工时间较长、对总工期有决定性影响的施工过程，必须组织连续、均衡地施工；对次要施工过程，可考虑与相邻的施工过程合并。
如不能合并，为缩短工期，可安排间断施工。
2.1 流水施工的基本概念
(5)不同的施工过程尽可能组织平行搭接施工
根据施工顺序和不同施工过程之间的关系，在工作面允许条件下，除去必要的技术和组织间歇时间外，力求在工作时间上有搭接和工作空间上有搭接，从而使工作面的使用、工期更加合理。
2.流水施工的技术经济效果
流水施工组织方式既然是一种先进的、科学的施工组织方式
(1)缩短施工工期
由于流水施工的连续性，减少了时间间歇，加快各专业队的施工进度，相邻工作队在开工时间上最大限度地、合理地搭接，充分利用了工作面，从而可以大大地缩短施工工期。
2.1 流水施工的基本概念
(2)提高劳动生产率、保证质量
各个施工过程均采用专业班组操作，可提高工人的熟练程度和操作技能，从而提高了工人的劳动生产率，同时，工程质量也易于保证和提高。
(3)方便资源调配、供应
采用流水施工，使得劳动力和其它资源的使用比较均衡，从而可避免出现劳动力和资源的使用大起大落的现象，减轻了施工组织者的压力，为资源的调配、供应和运输带来方便。
2.1 流水施工的基本概念
(4)降低工程成本
由于组织流水施工缩短了工期，提高了工作效率，资源消耗均衡，便于物资供应，用工少，因此减少了人工费、机械使用费、暂设工程费、施工管理费等有关费用支出，降低了工程成本。
2.1.3 流水施工进度计划的表达形式
1．横道图
流水施工的横道图表达形式如图2-5（a）、(b)所示，其左边列出各施工过程（或施工段）名称，右边用水平线段在时间坐标下画出施工进度，水平线段的长度表示某施工过程在某施工段上的作业时间，水平线的位置表示某施工过程在某施工段上作业的开始到结束时间。
2.1 流水施工的基本概念
图2-5（a）(b)中，1、2、3表示施工过程，Ⅰ、Ⅱ、Ⅲ表示施工段，t表示一个时间单位
图2-5（a）
图2-5(b)
2.1 流水施工的基本概念
2．斜线图
斜线图法是将横道图中的水平进度改为斜线来表达的一种形式。如图2-6（a）(b)所示，斜线的斜率越大，施工速度越快。
图2-6（a）
图2-6（b）
2.1 流水施工的基本概念
2.1.4、流水施工的分类
单位工程流水施工
分项工程流水施工
　　一个专业工作队，依次在各个施工段上进行的流水施工，它在施工进度表中，通常由一条标有施工段编号的水平进度指示线段或标有施工过程的斜向进度指示线段表示。
分部工程流水施工
　　在一个分部工程的内部，几个专业工作队之间组织的流水施工，它在进度表上，通常是由一组标有施工段编号的水平进度指示线段或标有施工过程的斜向进度指示线段表示。
　　它是在一个单位工程的内部，几个分部工程之间组织的流水施工。它在施工进度表上，是由几组流水进度指示线段表示，即是该单位工程的进度计划。
群体工程流水施工
　　它是在几个单位工程之间组织的流水施工。在施工进度表上，是该群体工程的施工总进度计划。
其是组织工程流水施工中范围最小的流水施工
组织单位工程流水的基础。
