(共22张PPT)

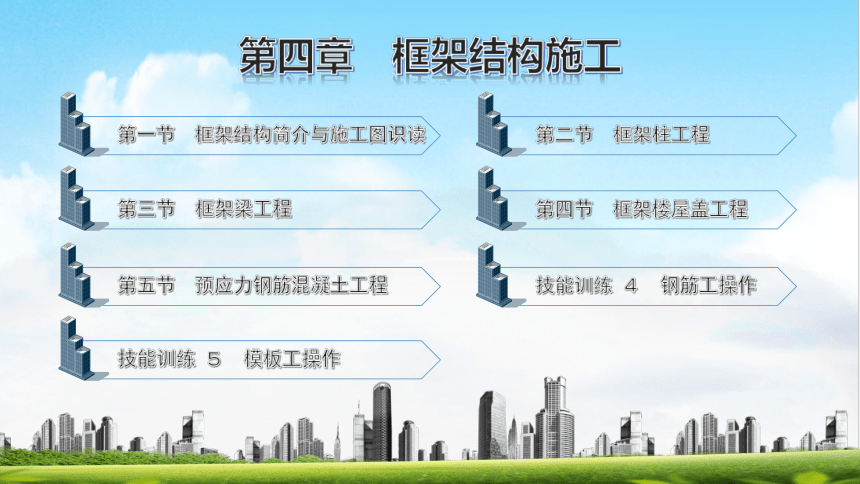

第一节　框架结构简介与施工图识读
第三节　框架梁工程
第二节　框架柱工程
第四章　框架结构施工
第四节　框架楼屋盖工程
第五节　预应力钢筋混凝土工程
技能训练 ４　钢筋工操作
技能训练 ５　模板工操作
框架柱工程
第二节

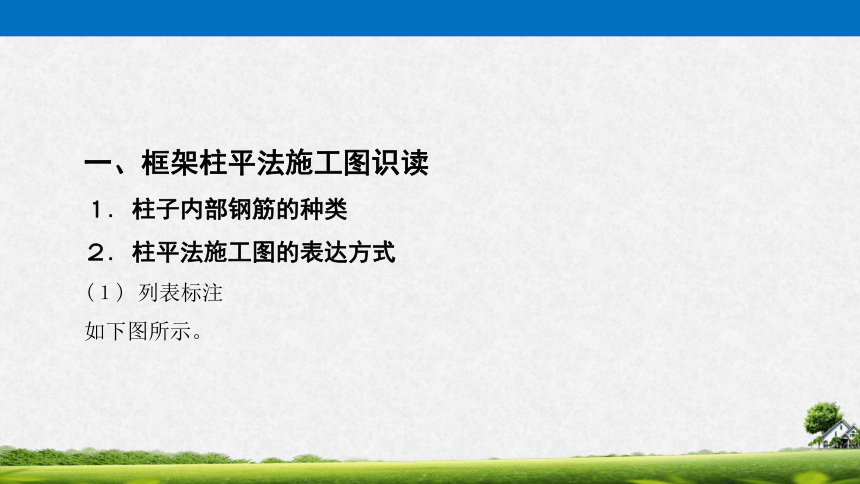

一、框架柱平法施工图识读
１. 柱子内部钢筋的种类
２. 柱平法施工图的表达方式
(１) 列表标注
如下图所示。

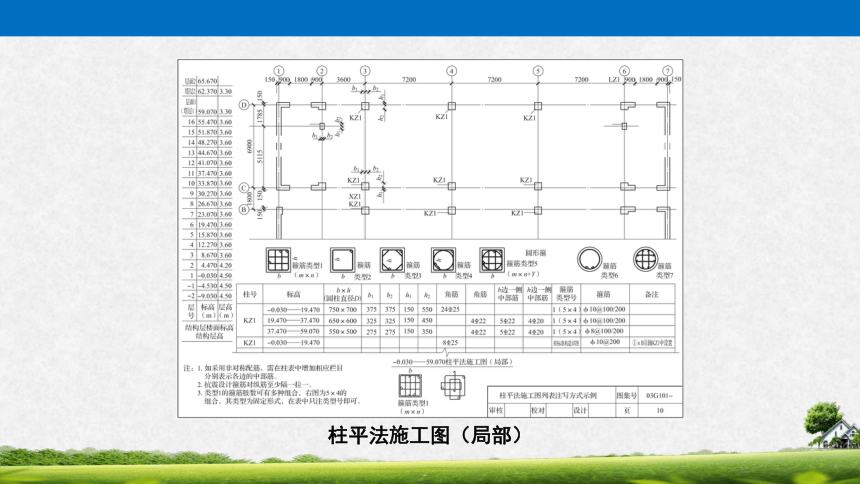

柱平法施工图（局部）

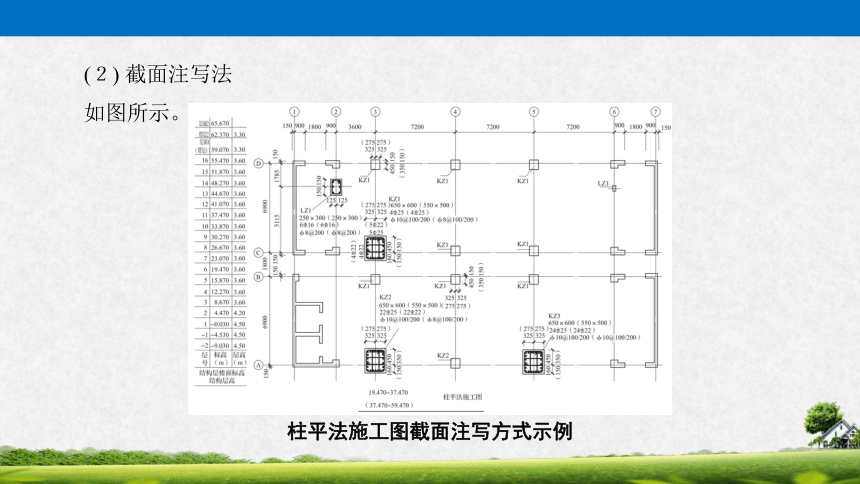

(２) 截面注写法
如图所示。
柱平法施工图截面注写方式示例

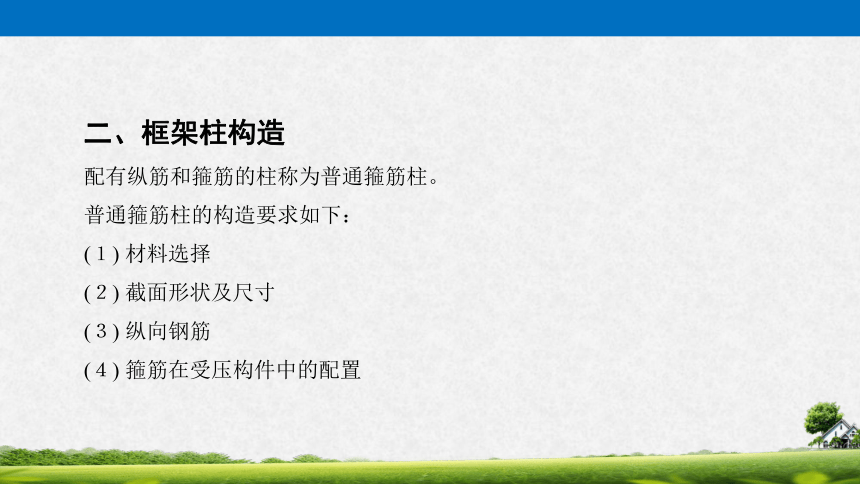

二、框架柱构造
配有纵筋和箍筋的柱称为普通箍筋柱。
普通箍筋柱的构造要求如下：
(１) 材料选择
(２) 截面形状及尺寸
(３) 纵向钢筋
(４) 箍筋在受压构件中的配置

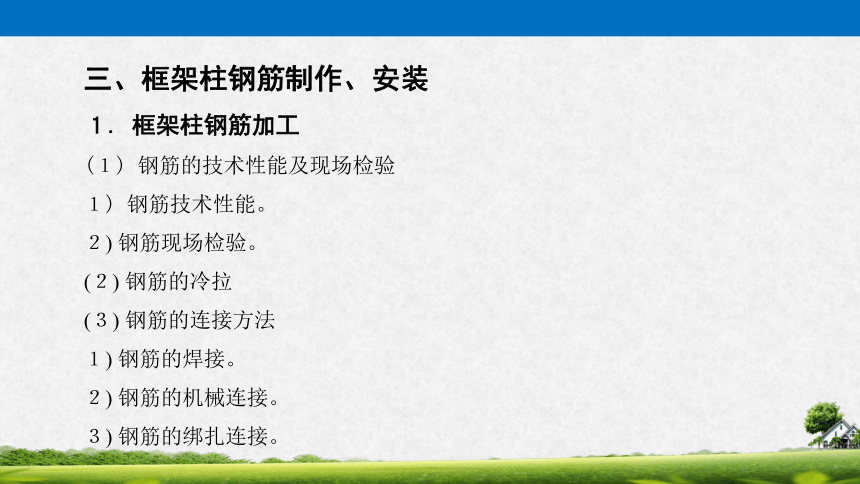

三、框架柱钢筋制作、安装
１. 框架柱钢筋加工
(１) 钢筋的技术性能及现场检验
１) 钢筋技术性能。
２) 钢筋现场检验。
(２) 钢筋的冷拉
(３) 钢筋的连接方法
１) 钢筋的焊接。
２) 钢筋的机械连接。
３) 钢筋的绑扎连接。

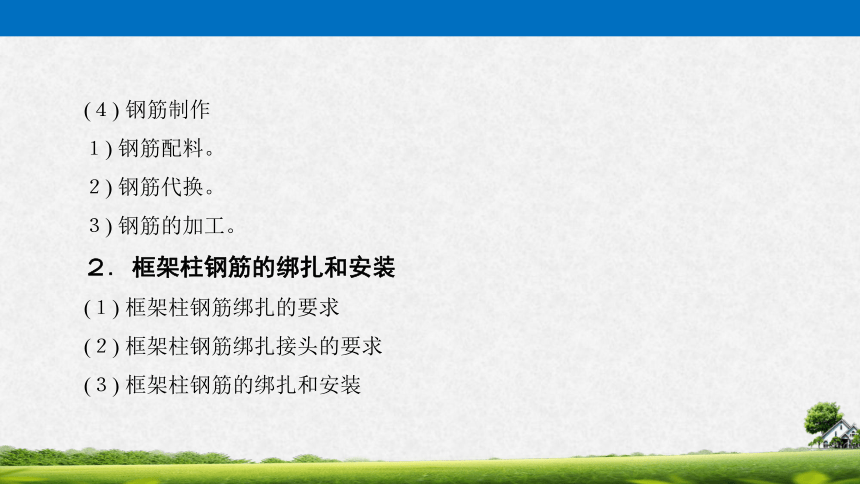

(４) 钢筋制作
１) 钢筋配料。
２) 钢筋代换。
３) 钢筋的加工。
２. 框架柱钢筋的绑扎和安装
(１) 框架柱钢筋绑扎的要求
(２) 框架柱钢筋绑扎接头的要求
(３) 框架柱钢筋的绑扎和安装

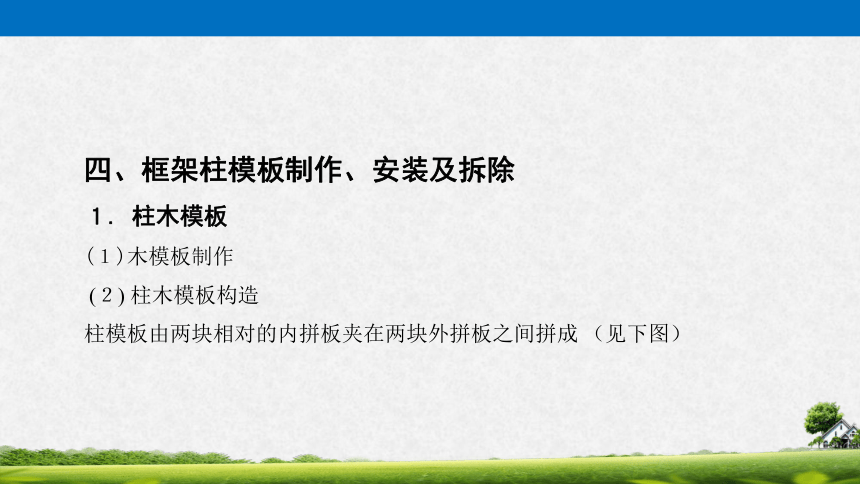

四、框架柱模板制作、安装及拆除
１. 柱木模板
(１)木模板制作
(２) 柱木模板构造
柱模板由两块相对的内拼板夹在两块外拼板之间拼成 （见下图）
柱模板的安装
ａ) 拼板柱模板　ｂ) 短横板柱模板
1—内拼板　2—外拼板　3—柱箍　4—梁缺口　5—清理孔　6—木框　7—盖板 8—拉紧螺栓　9—拼条　10—三角木条　11—浇筑孔　12—短横板
(３)柱子的特点
(４) 柱模板的安装
柱模板安装工艺流程如图所示。
(５) 柱模板拆除施工工艺
柱模板安装工艺流程
ａ) 立面图　ｂ) 平面图
1—柱模板　2—柱箍　3—满堂井字支架　4—固定连杆
２. 组合钢模板
(１) 钢模板的类型
钢模板有通用模板和专用模板两类。通用模板包括平面模板﹑阴角模﹑阳角模和连接角模；专用模板包括倒棱模板﹑梁腋模板﹑柔性模板﹑搭接模板﹑可调模板及嵌补模板。
(２) 钢模板配板
配板原则如下：
１) 优先采用通用规格及大规格模板。
２) 合理排列。
３) 合理使用角模。
４) 便于模板支承件的布置。
五、框架柱混凝土施工
混凝土工程包括混凝土的拌制、运输、浇筑捣实和养护等施工过程。
１. 混凝土制备
２. 混凝土搅拌机械的选择
混凝土搅拌机按其搅拌原理分为自落式和强制式两类。
３. 混凝土搅拌制度的确定
(１) 搅拌时间
普通混凝土搅拌的最短时间 ( 即自全部材料装入搅拌筒、中起到卸料止) 可按表采用。
普通混凝土的最短搅拌时间
(２) 投料顺序
１) 一次投料法。
２) 二次投料法。
(３) 进料容量 ( 干料容量)
４. 混凝土的运输
(１) 混凝土运输的要求
(２) 混凝土运输方式的选择
混凝土运输分为地面运输、垂直运输和楼面运输三种情况。
混凝土从搅拌机中卸出到浇筑完毕的延续时间
５. 混凝土的浇筑
(１) 防止离析
(２) 正确留置施工缝
(３) 现浇多层钢筋混凝土框架结构的浇筑
(４) 浇筑要点
柱子的施工缝位置
ａ) 梁板式结构　ｂ) 无梁楼盖结构
1—肋形楼板　2—无梁楼板
有主次梁楼盖的施工位置
1—主梁　2—柱　3—次梁　4—楼板
６. 混凝土振捣成型
振动机械可分为内部振动器、外部振动器、表面振动器和振动台，如图所示。内部振动器又称为插入式振动器，是建筑工地应用最多的一种振动器。
振动机械
ａ) 内部振动器　ｂ) 外部振动器　ｃ) 表面振动器　ｄ) 振动台
用插入式振动器振动混凝土时，应垂直插入， 插点的分布有行列式和交错式两种，如图所示。
插点的分布
ａ) 行列式分布　ｂ) 交错式分布
７. 混凝土的养护与拆模
(１) 混凝土的养护
混凝土养护方法分自然养护和人工养护。
(２) 混凝土的拆模
８. 混凝土分项工程施工方案编制
主要内容包括编制依据 ( 施工图纸、主要规范规程、施工组织设计、工程概况) 、施工部署、施工方法 ( 准备工作、主要措施、施工顺序) 、质量要求、质量通病及防治措施、季节性施工和安全措施。
