电气控制技术
项目一 常用低压电器
任务一
01
认识常用低压电器

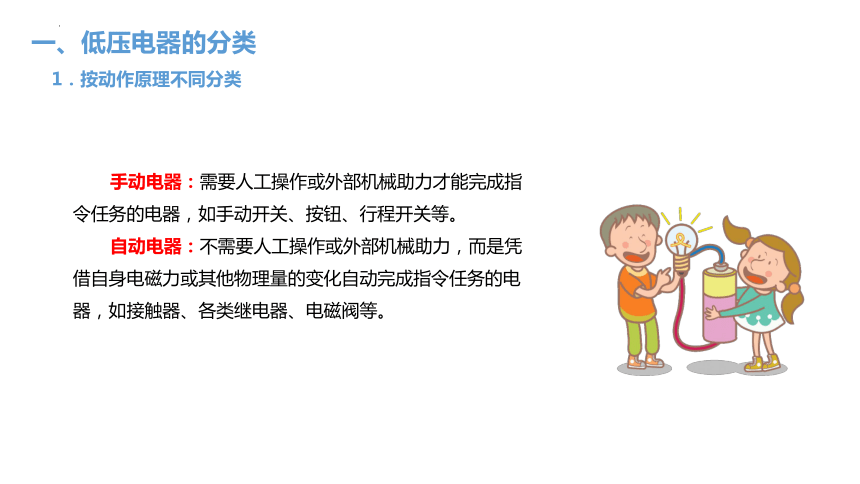

手动电器：需要人工操作或外部机械助力才能完成指令任务的电器，如手动开关、按钮、行程开关等。
自动电器：不需要人工操作或外部机械助力，而是凭借自身电磁力或其他物理量的变化自动完成指令任务的电器，如接触器、各类继电器、电磁阀等。
一、低压电器的分类
1．按动作原理不同分类
2．按用途不同分类
一、低压电器的分类

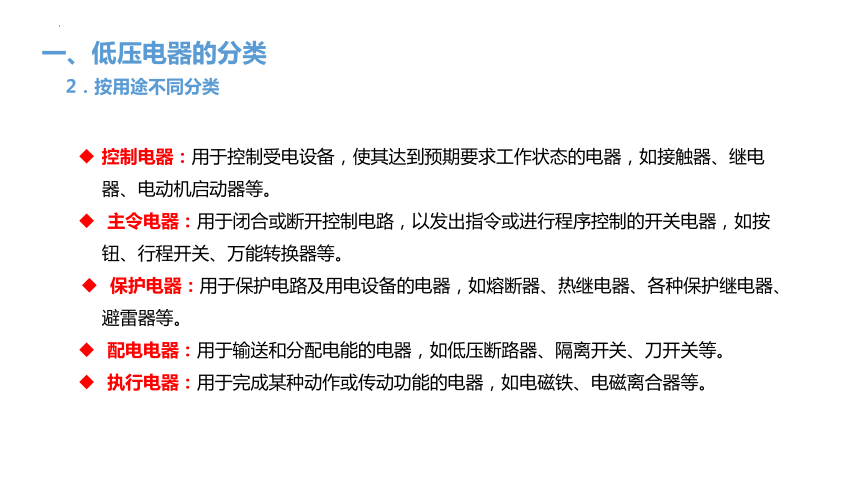

控制电器：用于控制受电设备，使其达到预期要求工作状态的电器，如接触器、继电器、电动机启动器等。
主令电器：用于闭合或断开控制电路，以发出指令或进行程序控制的开关电器，如按钮、行程开关、万能转换器等。
保护电器：用于保护电路及用电设备的电器，如熔断器、热继电器、各种保护继电器、避雷器等。
配电电器：用于输送和分配电能的电器，如低压断路器、隔离开关、刀开关等。
执行电器：用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。

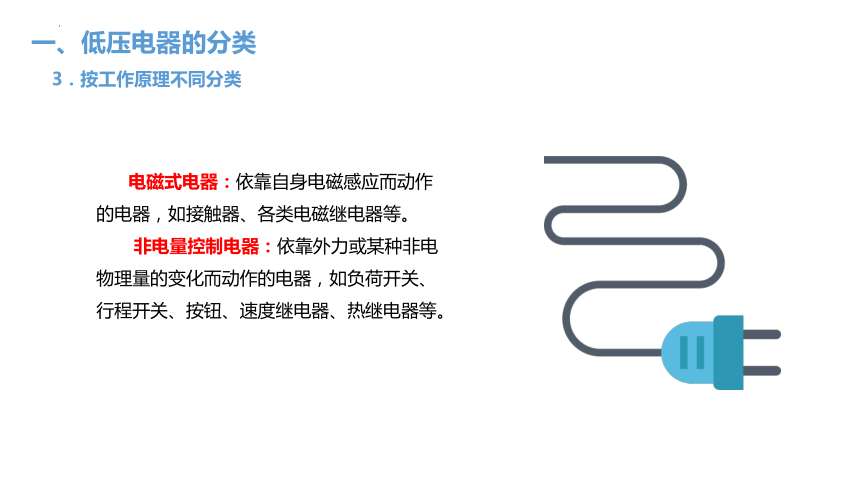

电磁式电器：依靠自身电磁感应而动作的电器，如接触器、各类电磁继电器等。
非电量控制电器：依靠外力或某种非电物理量的变化而动作的电器，如负荷开关、行程开关、按钮、速度继电器、热继电器等。
一、低压电器的分类
3．按工作原理不同分类
二、低压电器的型号及其编制规则

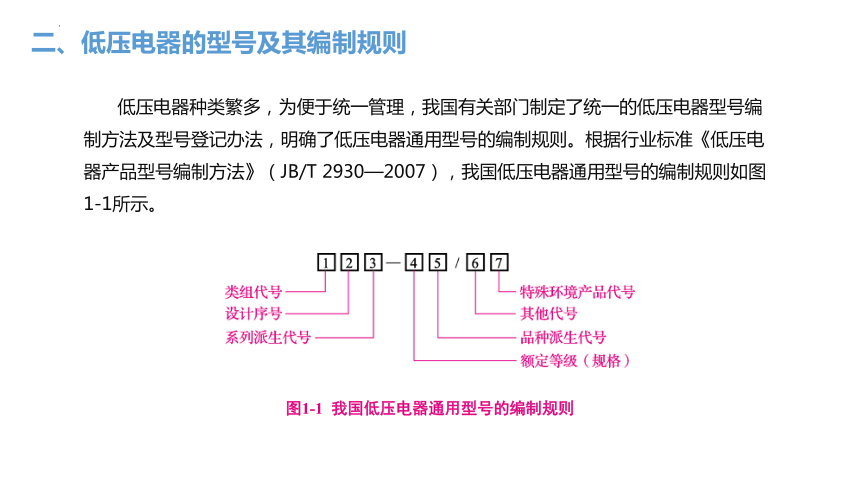

低压电器种类繁多，为便于统一管理，我国有关部门制定了统一的低压电器型号编制方法及型号登记办法，明确了低压电器通用型号的编制规则。根据行业标准《低压电器产品型号编制方法》（JB/T 2930—2007），我国低压电器通用型号的编制规则如图1-1所示。
图1-1 我国低压电器通用型号的编制规则
二、低压电器的型号及其编制规则

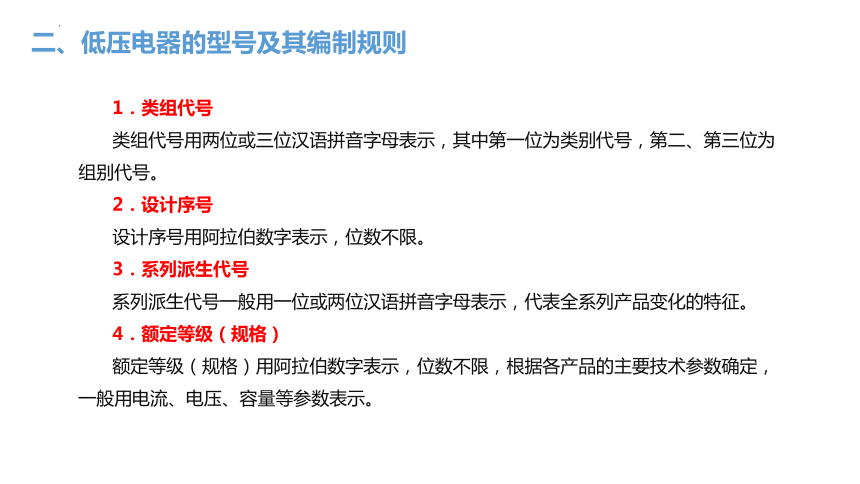

1．类组代号
类组代号用两位或三位汉语拼音字母表示，其中第一位为类别代号，第二、第三位为组别代号。
2．设计序号
设计序号用阿拉伯数字表示，位数不限。
3．系列派生代号
系列派生代号一般用一位或两位汉语拼音字母表示，代表全系列产品变化的特征。
4．额定等级（规格）
额定等级（规格）用阿拉伯数字表示，位数不限，根据各产品的主要技术参数确定，一般用电流、电压、容量等参数表示。
二、低压电器的型号及其编制规则
5．品种派生代号
品种派生代号一般用一位或两位汉语拼音字母表示，代表系列内个别品种的变化特征。例如，C代表插入式、抽屉式，E代表电子式。
6．其他代号
其他代号用阿拉伯数字或汉语拼音字母表示，位数不限，表示除品种以外的需要进一步说明的产品特征，如极数、脱扣方式、用途等。
7．特殊环境产品代号
特殊环境产品代号用于表示产品的环境适应性特征。例如，TH代表湿热带产品，TA代表干热带产品，G代表高原型产品。
三、低压电器的主要技术参数
1．额定电压
额定工作电压：
规定条件下，保证电器长时间正常工作的电压值，是在出厂前就已经规定好的工作电压上下限度值。
额定绝缘电压：
规定条件下，用来度量电器及其部件的绝缘强度、电气间隙和爬电距离的标称电压值。除非另有规定，此值为电器的最大额定工作电压值。
额定冲击耐受电压：
规定条件下，电器能够耐受而不被击穿的具有规定形状和极性的冲击电压峰值。此值与电气间隙有关。
三、低压电器的主要技术参数
2．额定电流
额定工作电流：在规定条件下保证电器正常工作的电流值，是在出厂前就已经规定好的工作电流上下限度值。
约定自由空气发热电流：不封闭电器在自由空气中进行温升试验时的最大试验电流值，此值应不小于不封闭电器在8 h工作制下最大额定工作电流值。
约定封闭发热电流：安装在固定外壳中的电器在进行温升试验时的最大试验电流值，此值应不小于封闭电器在8 h工作制下最大额定工作电流值。
额定持续电流：电器在长期工作制下，各部件温升不超过规定极限值时所能承载
的电流值。
三、低压电器的主要技术参数
3．操作频率和负载因数
操作频率：开关电器在每小时内可能实现的操作循环次数。
负载因数：即通电持续率，为通电时间与整个通断周期之比，通常用百分数表示。
4．通断能力和短路通断能力
通断能力：在规定的使用和性能条件下，开关电器在规定电压下接通或分断的预期电流值。
短路通断能力：在规定条件下，包括开关电器接线端短路在内的接通或分断能力，即在规定条件下接通或分断的短路电流值。
三、低压电器的主要技术参数
5．机械寿命和电寿命
机械寿命：开关电器的机械部分在需要修理或更换机械零件前所能承受的无载操作循环次数。
电寿命：在规定的正常工作条件下，开关电器的机械部分在无须修理或更换零件时的负载操作循环次数。
四、常用低压电器的外形
常用的低压电器有熔断器、刀开关、组合开关、低压断路器、按钮、行程开关、交流接触器、继电器等。它们的外形分别如图1-3～图1-10所示。
图1-3 熔断器
四、常用低压电器的外形
图1-4 刀开关
图1-5 组合开关
图1-6 低压断路器
四、常用低压电器的外形
图1-7 按钮
图1-9 交流接触器
图1-10 继电器
图1-8 行程开关
