(共19张PPT)

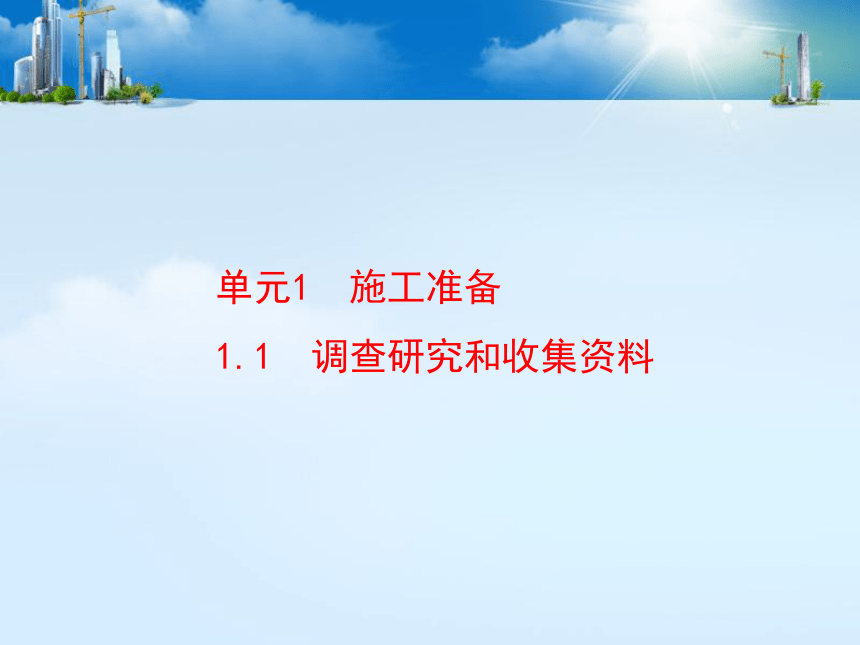

单元1 施工准备
1.1 调查研究和收集资料

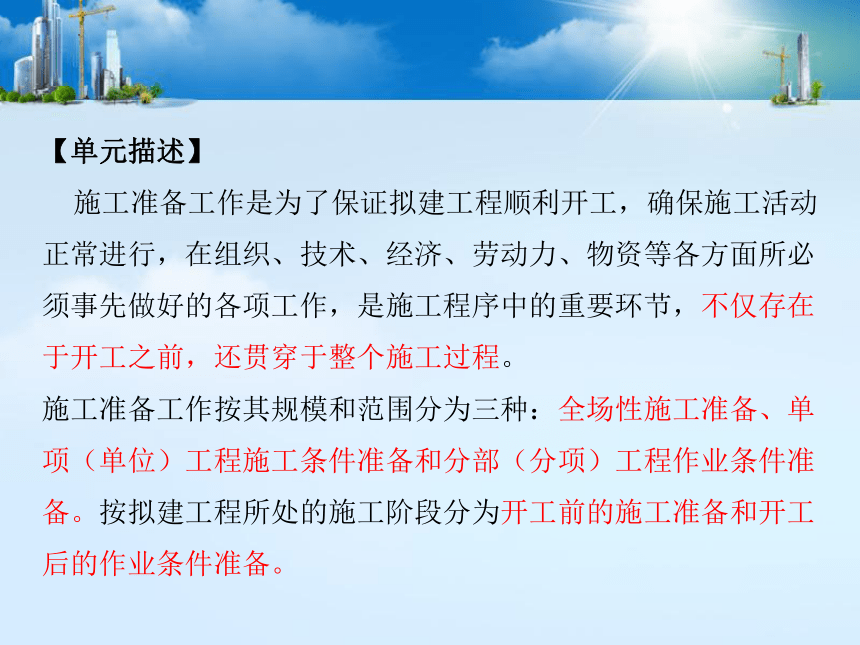

【单元描述】
施工准备工作是为了保证拟建工程顺利开工，确保施工活动正常进行，在组织、技术、经济、劳动力、物资等各方面所必须事先做好的各项工作，是施工程序中的重要环节，不仅存在于开工之前，还贯穿于整个施工过程。
施工准备工作按其规模和范围分为三种：全场性施工准备、单项（单位）工程施工条件准备和分部（分项）工程作业条件准备。按拟建工程所处的施工阶段分为开工前的施工准备和开工后的作业条件准备。

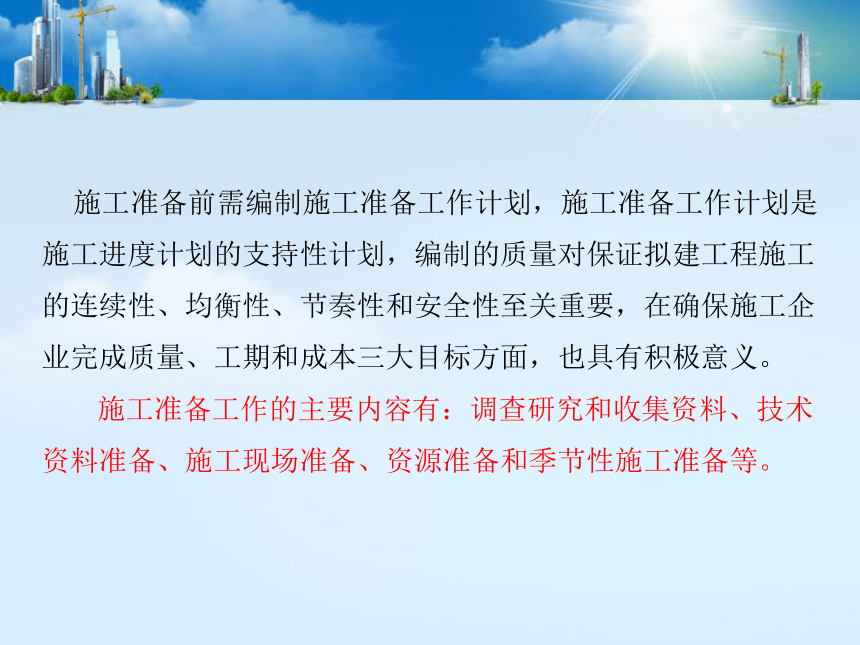

施工准备前需编制施工准备工作计划，施工准备工作计划是施工进度计划的支持性计划，编制的质量对保证拟建工程施工的连续性、均衡性、节奏性和安全性至关重要，在确保施工企业完成质量、工期和成本三大目标方面，也具有积极意义。
施工准备工作的主要内容有：调查研究和收集资料、技术资料准备、施工现场准备、资源准备和季节性施工准备等。

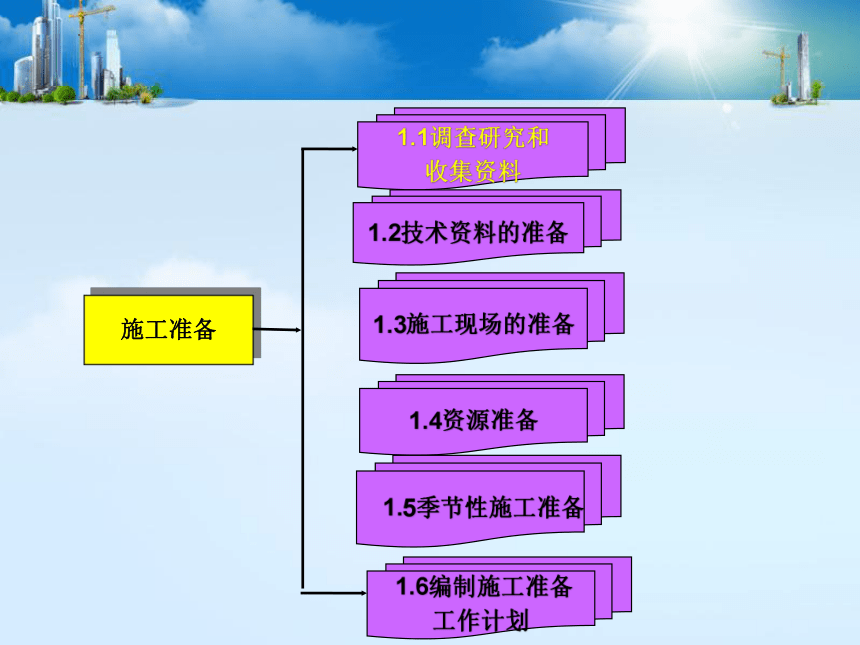

1.1调查研究和
收集资料
施工准备
1.2技术资料的准备
1.3施工现场的准备
1.4资源准备
1.5季节性施工准备
1.6编制施工准备
工作计划
1.1 调查研究和收集资料

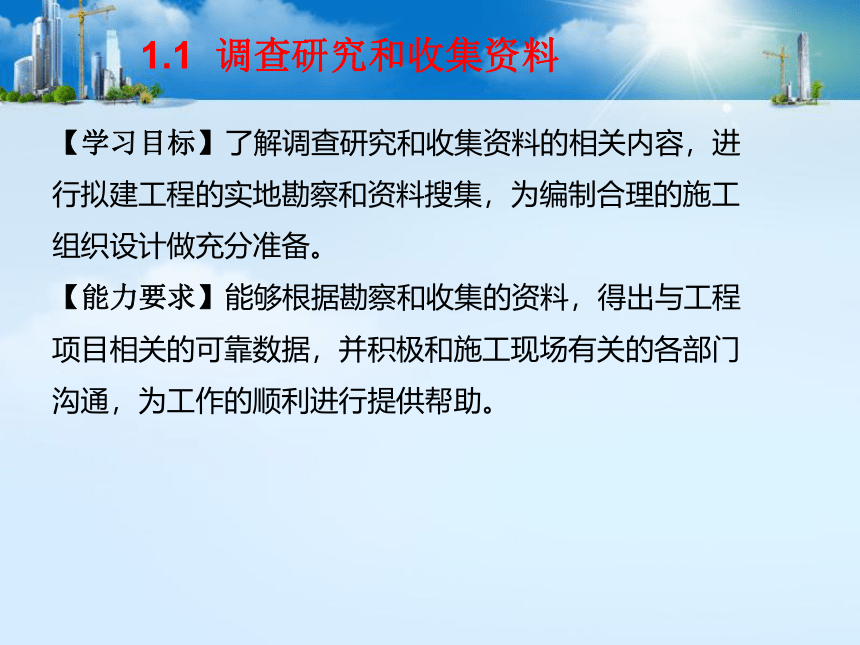

【学习目标】了解调查研究和收集资料的相关内容，进行拟建工程的实地勘察和资料搜集，为编制合理的施工组织设计做充分准备。
【能力要求】能够根据勘察和收集的资料，得出与工程项目相关的可靠数据，并积极和施工现场有关的各部门沟通，为工作的顺利进行提供帮助。
1.1 调查研究和收集资料

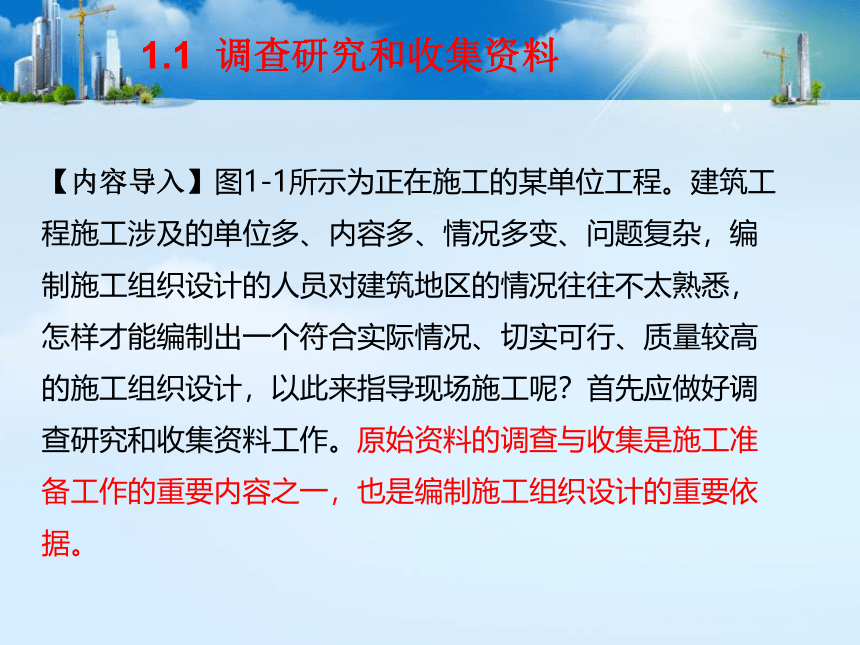

【内容导入】图1-1所示为正在施工的某单位工程。建筑工程施工涉及的单位多、内容多、情况多变、问题复杂，编制施工组织设计的人员对建筑地区的情况往往不太熟悉，怎样才能编制出一个符合实际情况、切实可行、质量较高的施工组织设计，以此来指导现场施工呢？首先应做好调查研究和收集资料工作。原始资料的调查与收集是施工准备工作的重要内容之一，也是编制施工组织设计的重要依据。

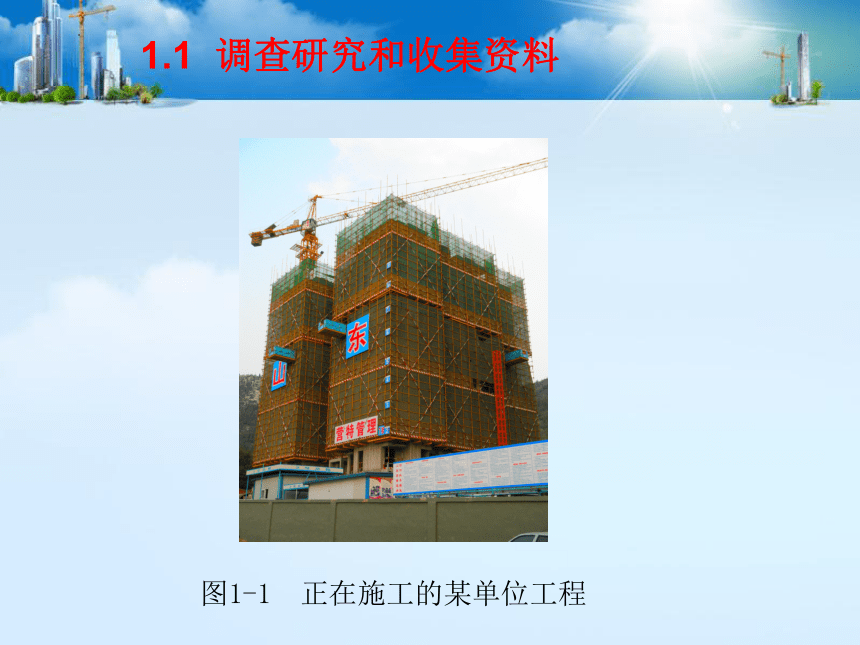

图1-1 正在施工的某单位工程
1.1 调查研究和收集资料
一、调查施工场地的自然条件
地形和环境条件
地质条件、地震烈度、
工程水文地质情况
气候条件
1.1 调查研究和收集资料
项目 调查内容 调查目的
气温 （1）年平均、最高、最低气温，最冷、最热月份的逐日平均温度；（2）冬、夏季室外计算温度；（3）小于等于-3℃、0℃、5℃的天数，起止时间 （1）确定防暑降温的措施；（2）确定冬期施工的措施；（3）估计混凝土、砂浆的强度。
雨（雪） （1）雨期起止时间；（2）月平均降雨（雪）量、最大降雨（雪）量；（3）全年雷暴日数 （1）确定雨期的施工措施；（2）确定工地排水、防洪方案；（3）确定工地防雷设施。
风 （1）主导风向及频率（风玫瑰图）；（2大于等于8级风的全年天数和时间 （1）确定临时设施的布置方案；（2）确定高空作业及吊装的技术安全措施
地形 （1）区域地形图；（2）工程位置地形图；（3）该区域城市规划图；（4）经纬坐标桩、水准、基桩位置 （1）选择施工用地；（2）布置施工总平面图；（3）场地平整及土方量计算；（4）了解障碍物及其数量
地质 （1）地质剖面图：土层类别、厚度；（2）最大冻结深度；（3）地基土的破坏情况：钻井、古墓、防空洞及地下构筑物 （1）土方施工方法的选择；（2）地基土的处理方法；（3）地下管道埋设深度；（4）拟定障碍物拆除方案
地震 地震烈度 确定对基础的影响、注意事项
地下水 （1）最高、最低水位及时间；（2）水的流速、流向、流量 （1）基础施工方案的选择；（2）降低地下水位的方法
地面水 （1）临近江河湖泊距工地的距离；（2）洪水、平水、枯水期的水位、流量 （1）确定临时给水方案；（2）确定施工运输方式
表1-1施工场地的自然条件调查表
1.1 调查研究和收集资料
二、收集与工程项目相关的资料
1．向建设单位和主体设计单位了解并取得可行性研究报告、工程地址选择、扩大初步设计等方面的资料，以便了解建设目的、任务、设计意图。
2．弄清设计规模、工程特点。
3．了解生产工艺流程与工艺设备特点及工艺设备的来源。
4．摸清对工程分期、分批施工、配套交付使用的顺序要求和设计施工图交付的时间。
1.1 调查研究和收集资料
三、收集施工区域的技术经济条件资料
1.1 调查研究和收集资料
1．收集当地水、电、蒸汽的供应条件资料
（1）水的供应条件包括城市自来水干管的供水能力，接管距离、接管地点和接管条件等。无城市供水设施，或距离太远而供水量不能满足需要时，要调查可提供施工生产、生活、消防用水的地面或地下水源的水质、水量，并设计临时取水和供水系统；利用市政排水设施的可能性，以及排水去向、距离、坡度等。
（2）电的供应条件包括可供施工使用的电源位置，引入工地的路径和条件，可以满足的容量和电压；电话、互联网的利用可能性，需要增添的线路与设施等。
（3）蒸汽的供应条件包括冬期施工时附近蒸汽的供应量、价格、接管条件等。
2．收集交通运输条件资料资料
交通运输一般包括铁路、公路、水路、航空等多种运输方式。收集交通运输资料是指调查主要材料机构件运输通道情况，主要用作组织施工运输业务、选择运输方式、进行施工现场道路设计、提供经济分析比较的依据。
1.1 调查研究和收集资料
主要收集“三材”信息、特殊材料和主要设备。
3．收集当地材料设备资料
钢材
木材
水泥
这些资料可以作为确定材料供应、储存和设备订货、租赁的依据。
1.1 调查研究和收集资料
四、收集社会生活条件资料
1．附近地区能为施工提供的房屋类型、面积、结构、位置、使用条件和满足施工需要的程度。
2．附近地区居民区、机关、企业分布状况及人们生活习惯、作息时间和交通情况。
1.1 调查研究和收集资料
五、收集当地政府行政法规资料
主要收集地方政府和建设行政部门颁布的条例和规章制度，如文明施工规定、夜间施工规定、地方新技术推广应用规定等。
1.1 调查研究和收集资料
【提示】
1.建筑施工对外部条件的依赖性很强，各种必要技术、经济条件中的任何一种，在时间、规格、数量上出现差错或疏漏，都会打破施工正常秩序，必须逐项核查，力争在开工前落实。一切外部劳动力提供、资源供应，与市政、环境相互关系的确定（如临时用地的占用、水、电、管线和道路的临时截断、改线、加固，各种障碍物的处理等）都必须在开工前办理好申请、审批或签订合同、协议等手续，这些内容应逐项列入施工准备工作计划之中。
2.注意参考与工程项目相关的资料。在编制施工组织设计时，为弥补原始资料的不足，有时还可使用一些相关的参考资料来作为编制依据。可利用现有的施工定额、施工手册、施工组织设计实例或通过平时施工实践活动来获得这些参考资料。此外，还应向建设单位和设计单位收集本建设项目的建设安排及设计等方面的资料，这些资料有助于准确、迅速地掌握建设项目的许多相关信息。
1.1 调查研究和收集资料
一、单选题
1. 一项工程的施工准备工作应在开工前及早开始并（ C ）。
A.在拟建工程开工前全部完成 B.在单位工程开始前完成
C.贯穿于整个施工过程 D.在单项工程开始前完成
2. 收集施工现场资料内容不包括（ B ）。
A.地形地貌调查 B.设计进度安排 C.地上障碍物 D.地质土壤调查
二、多选题
1、技术经济资料调查的目的是（ ACD ）。
A.为投标提供依据 B.为编制施工图预算提供依据
C.为签订承包合同提供依据 D.为编制施工组织设计提供依据
三、判断题
1.施工准备工作是为工程开工和顺利施工创造必要的条件。（ √ ）
2.分部（分项）工程作业条件准备是以单位工程为对象而进行的施工条件准备。（ × ）
3.在施工准备工作实施过程中，不需进行定期检查，只看准备结果。（ × ）
5.建设地区自然条件资料主要包括气象资料和技术经济资料。（ × ）
做一做
1.1 调查研究和收集资料
【技能实训1-1】对照本书附图，xx市xx小学行政楼，准备春节后开工。在开工前施工方需要调查和收集施工资料。
问题：如何安排其工作？
实训步骤：（1）将工作人员按一定人数分成几个小组，然后分组调查。（2）调查施工场地的自然条件，收集与工程项目相关的资料、施工区域的技术经济条件资料、社会生活条件资料等。（3）收集、整理、总结各个小组的调查资料，得出与工程项目相关的可靠数据并备案，以备施工时查询。（4）对各个小组的调查结果进行评分考核。
1.1 调查研究和收集资料
Thank You !
