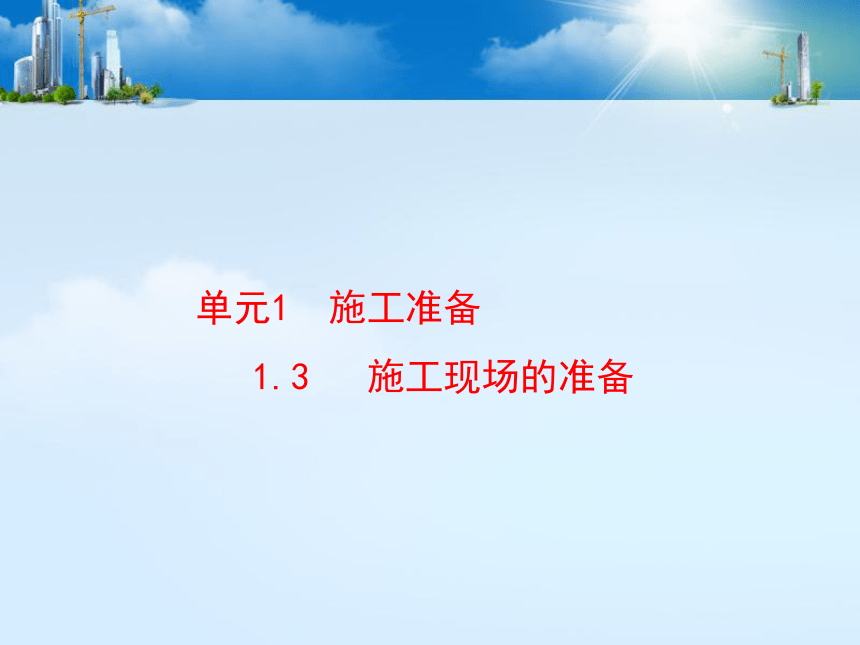

单元1 施工准备
1.3 施工现场的准备

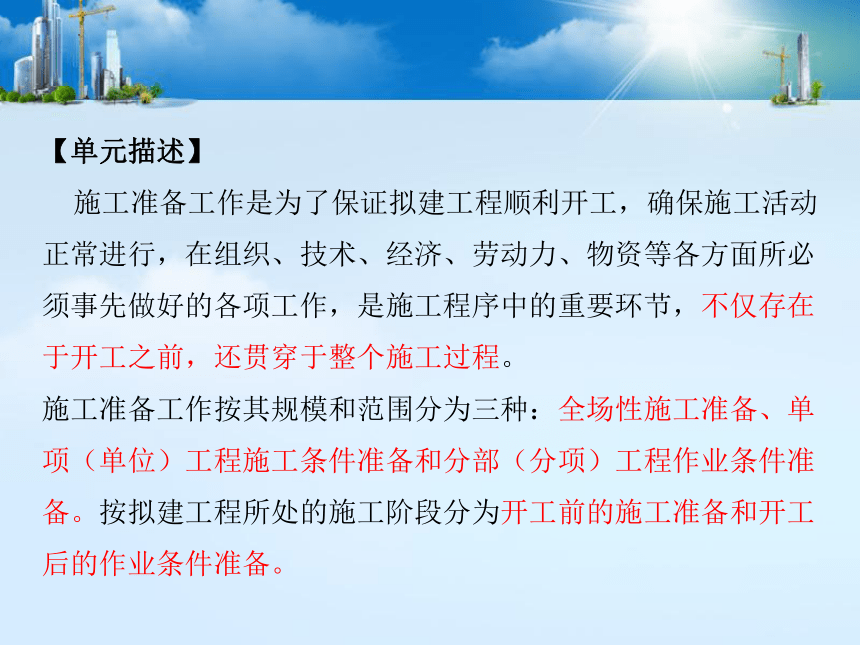

【单元描述】
施工准备工作是为了保证拟建工程顺利开工，确保施工活动正常进行，在组织、技术、经济、劳动力、物资等各方面所必须事先做好的各项工作，是施工程序中的重要环节，不仅存在于开工之前，还贯穿于整个施工过程。
施工准备工作按其规模和范围分为三种：全场性施工准备、单项（单位）工程施工条件准备和分部（分项）工程作业条件准备。按拟建工程所处的施工阶段分为开工前的施工准备和开工后的作业条件准备。

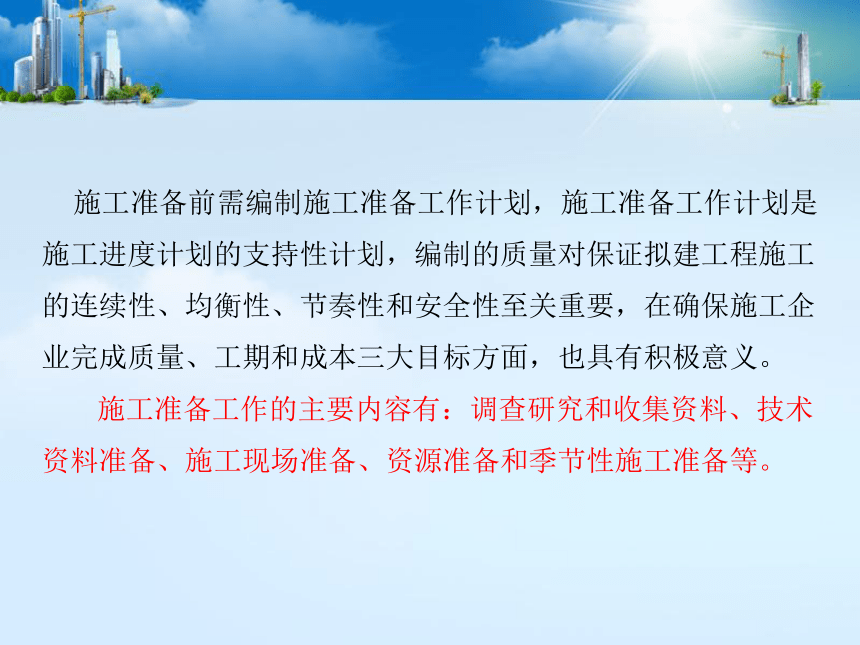

施工准备前需编制施工准备工作计划，施工准备工作计划是施工进度计划的支持性计划，编制的质量对保证拟建工程施工的连续性、均衡性、节奏性和安全性至关重要，在确保施工企业完成质量、工期和成本三大目标方面，也具有积极意义。
施工准备工作的主要内容有：调查研究和收集资料、技术资料准备、施工现场准备、资源准备和季节性施工准备等。

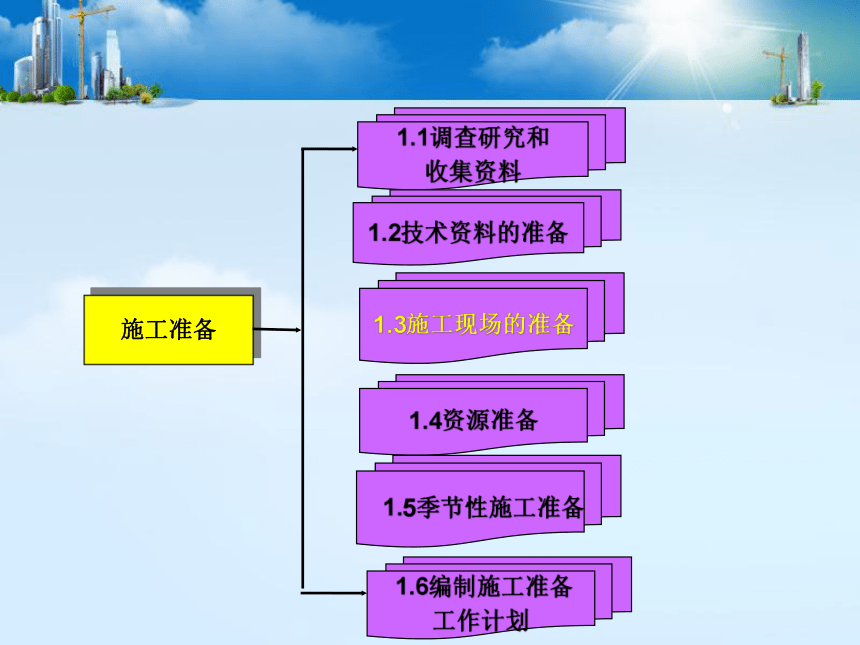

1.1调查研究和
收集资料
施工准备
1.2技术资料的准备
1.3施工现场的准备
1.4资源准备
1.5季节性施工准备
1.6编制施工准备
工作计划
1.3 施工现场准备

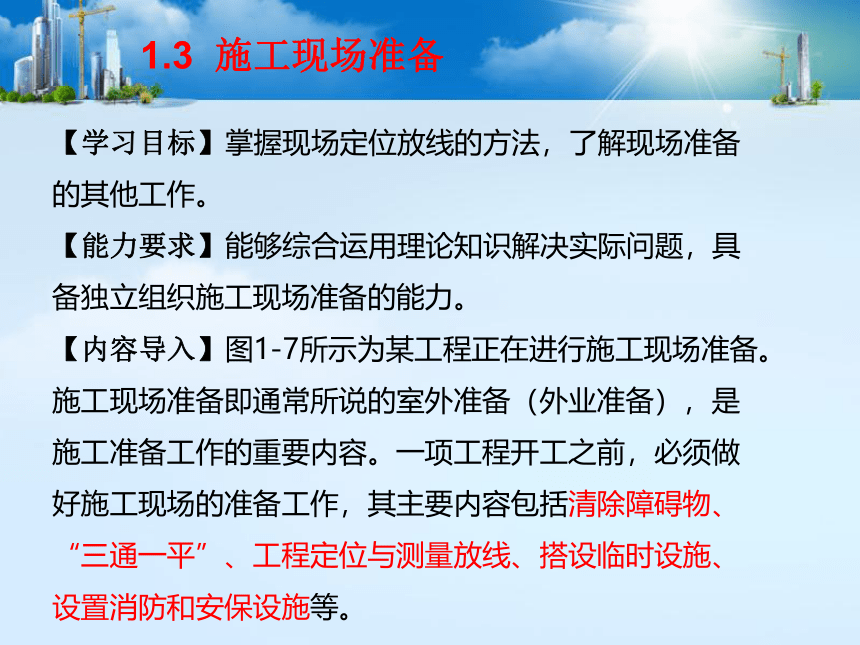

【学习目标】掌握现场定位放线的方法，了解现场准备的其他工作。
【能力要求】能够综合运用理论知识解决实际问题，具备独立组织施工现场准备的能力。
【内容导入】图1-7所示为某工程正在进行施工现场准备。施工现场准备即通常所说的室外准备（外业准备），是施工准备工作的重要内容。一项工程开工之前，必须做好施工现场的准备工作，其主要内容包括清除障碍物、“三通一平”、工程定位与测量放线、搭设临时设施、设置消防和安保设施等。

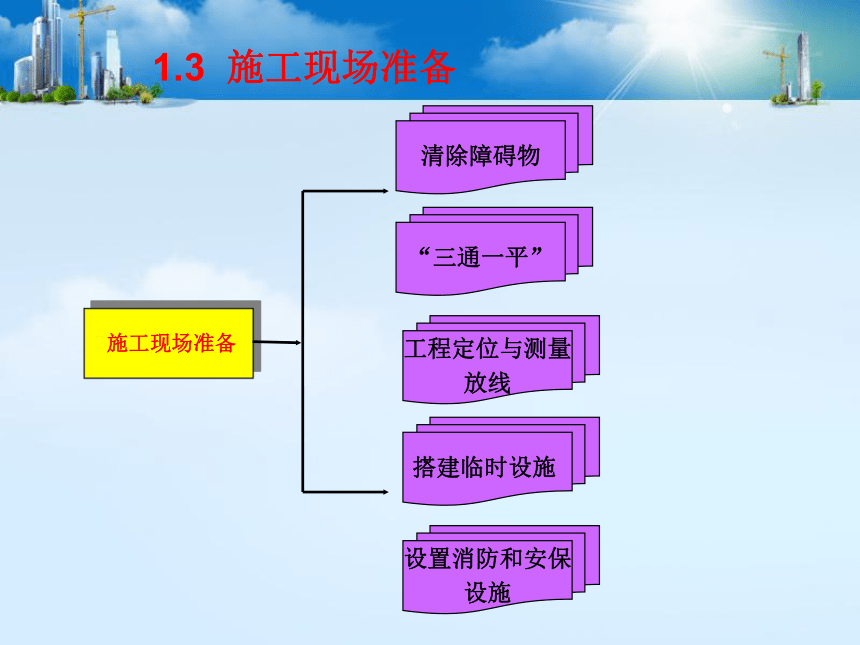

清除障碍物
施工现场准备
“三通一平”
工程定位与测量
放线
搭建临时设施
设置消防和安保
设施
1.3 施工现场准备

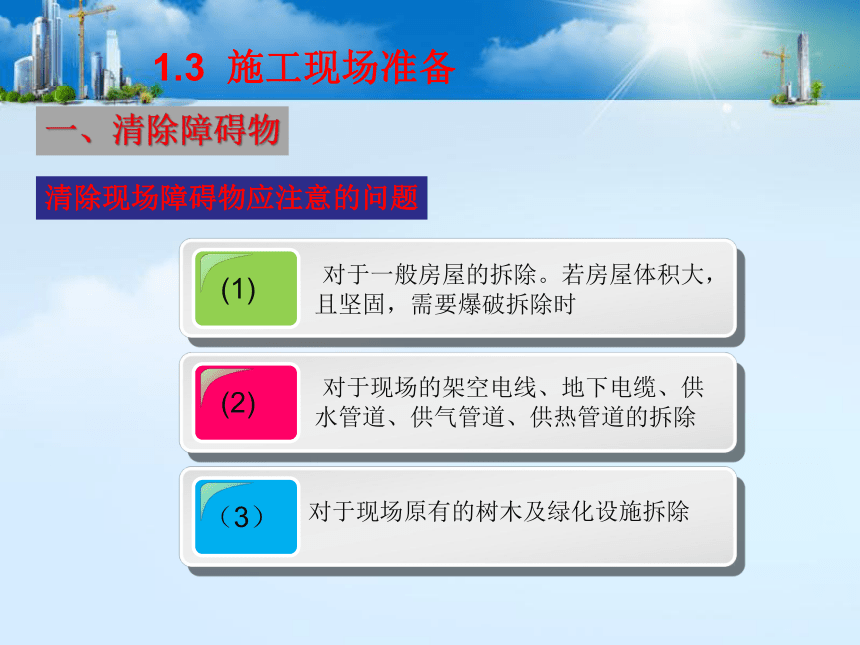

一、清除障碍物
清除现场障碍物应注意的问题
(1)
对于一般房屋的拆除。若房屋体积大，且坚固，需要爆破拆除时
(2)
对于现场的架空电线、地下电缆、供水管道、供气管道、供热管道的拆除
（3）
对于现场原有的树木及绿化设施拆除
1.3 施工现场准备
1
2
3
4

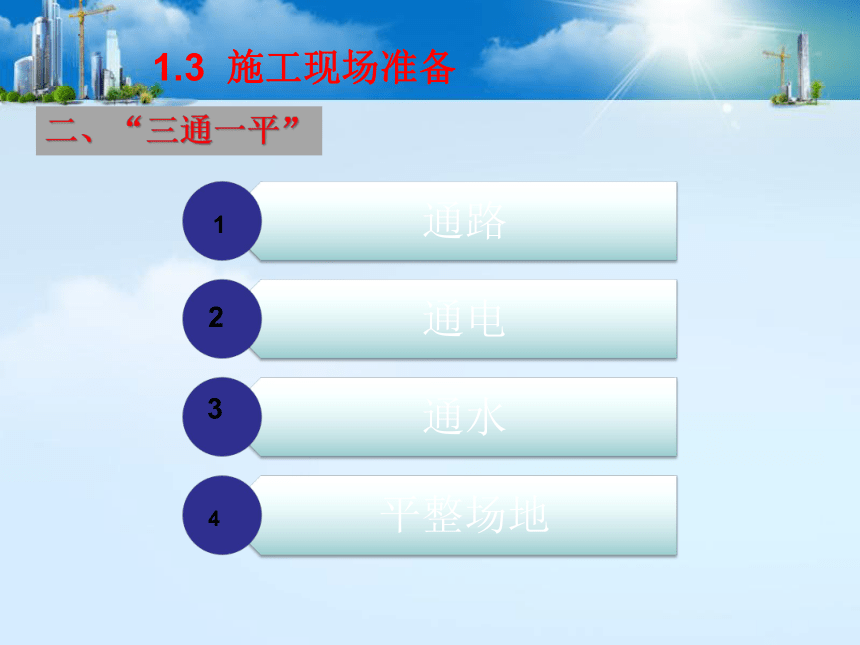

二、“三通一平”
1.3 施工现场准备

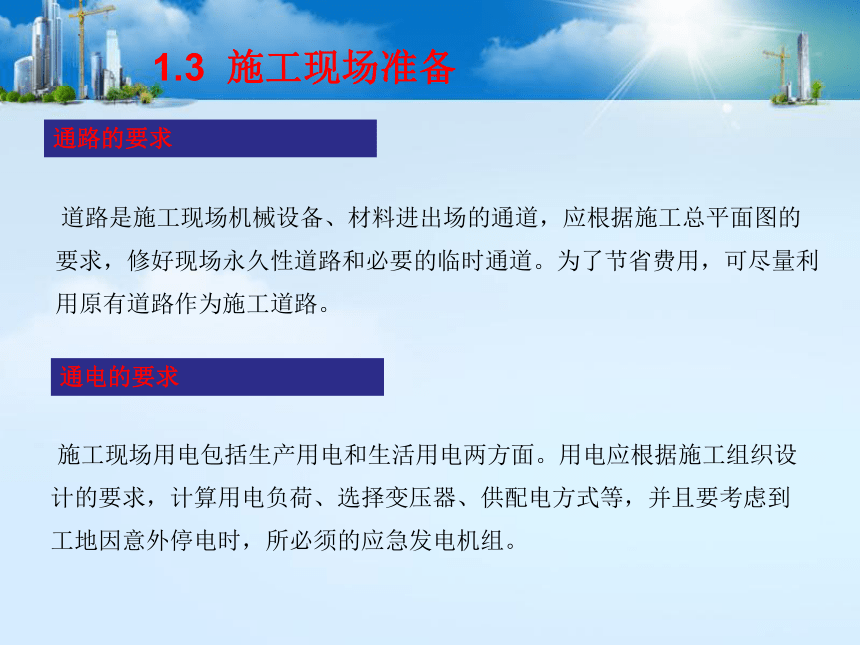

道路是施工现场机械设备、材料进出场的通道，应根据施工总平面图的要求，修好现场永久性道路和必要的临时通道。为了节省费用，可尽量利用原有道路作为施工道路。
通路的要求
施工现场用电包括生产用电和生活用电两方面。用电应根据施工组织设计的要求，计算用电负荷、选择变压器、供配电方式等，并且要考虑到工地因意外停电时，所必须的应急发电机组。
通电的要求
1.3 施工现场准备
施工现场的用水包括给水和排水两方面。给水又包括生产用水、生活用水和消防用水。应根据施工组织设计的要求，计算施工总用水量（包含生产、生活和消防用水），选择满足用水需求的上水管径，铺设给水管道。对于施工用水设施，应尽量利用永久给水线路，而临时铺设的给水管线，应在满足用水点需要的同时，尽量缩短管线。
排水应根据施工组织设计的要求，制定排水方案，设置排水口。施工现场排水应充分考虑季节施工的需要。
通水的要求
1.3 施工现场准备
清除场地内的障碍物后就可以进行平整场地的工作。应根据建筑总平面图、场地地形图和场地控制标高的要求，通过场地测量，计算挖土填土土方工程量，制定土方调配和施工方案，组织机械和人力进行场地平整工作。如果工程规模较大，工期紧迫，可以根据实际情况，分段进行平整场地的工作，先完成第一期工程的施工范围内的场地平整，为第一期工程早日开工做好准备，然后再一次进行随后各段的场地平整工作。
平整场地的要求
1.3 施工现场准备
应按建筑总平面图及给定的永久性的平面控制网和高程控制基桩进行现场定位和测量放线工作。重要建筑物必须由规划测绘部门定位和测量放线。这项工作是确定建筑物平面位置和高程的关键环节，测定经自检合格后，提交有关部门（规划、设计、建设、监理单位）验线，以保证定位放线的准确性。
三、工程定位与测量放线
1.3 施工现场准备
图1-9某建筑物定位放线
建筑红线是由城市规划部门所给定，在法律上起着建筑边界用地的作用，是建筑物定位的依据。应由建设单位提供，由施工企业在开工前进行校核。确定后的建筑红线桩在施工过程中要加以保护，便于检查建筑边界。
建筑红线
1.3 施工现场准备
四、搭建临时设施
1.3 施工现场准备
施工场地的临时设施是为了满足施工生产和生活所需而搭建的，包括生产性临时设施和生活性临时设施两类。生产性临时设施有划分施工场地的围挡、混凝土搅拌站、材料仓库、钢筋加工区、木材加工区、预制构件堆放区、周转材料租赁站等；生活性临时设施有现场办公室、职工宿舍、食堂等。
在布置临时设施时，要遵照有关规定和规范的要求进行科学规划，应尽量利用原有建筑，尽量减少临时设施的搭建数量，节约投资费用。
图1-10 某施工现场钢筋操作棚
五、设置消防和安保设施
1.3 施工现场准备
建筑工程施工安全是现代化施工过程中必须考虑的重点问题之一，因此，应该在施工准备时着重考虑安全防护工作，制定安全防护制度和安全预警措施，积极设置消防和安保设施。根据相关规范和文明施工的要求，在施工现场根据实际需要布设消防栓、灭火器等，加强施工安保工作，确保人员和施工的财物安全。
1.3 施工现场准备
图1-11 某工程生活区消防设施
二、多选题
1.施工现场准备工作的内容包括（ ABC ）。
A.现场“三通一平” B.测量放线
C.临时设施搭设 D.编制施工组织设计
一、填空题
1、（ 建筑红线 ）是由城市规划部门所给定，在法律上起着建筑边界用地的作用，是建筑物定位的依据。
2、施工场地的临时设施是为了满足施工生产和生活所需而搭建的，包括（ 生产性临时设施 ）和（ 生活性临时设施 ）两类。
做一做
1.3 施工现场准备
【技能实训1-3】见本书附图，xx市xx小学行政楼，根据建施—04中行政楼的定位尺寸，教师将学生分成几个小组，以原有建筑物为依据，在校内实训场所进行行政楼的定位放线练习。
