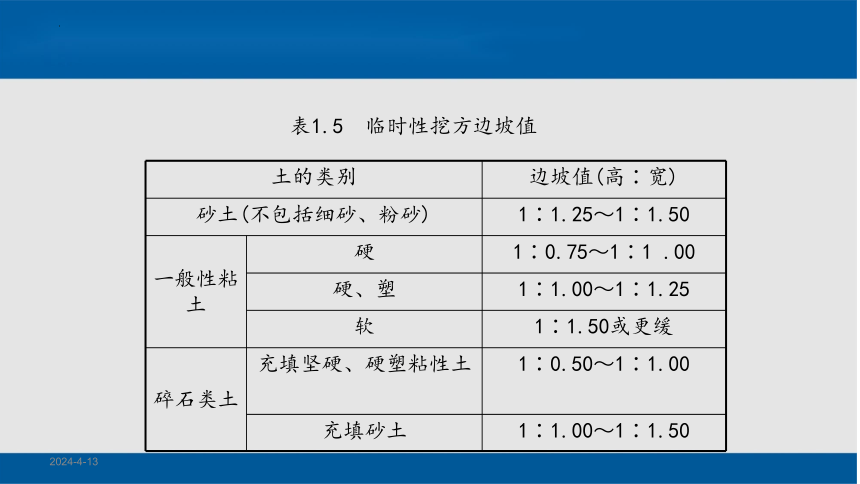

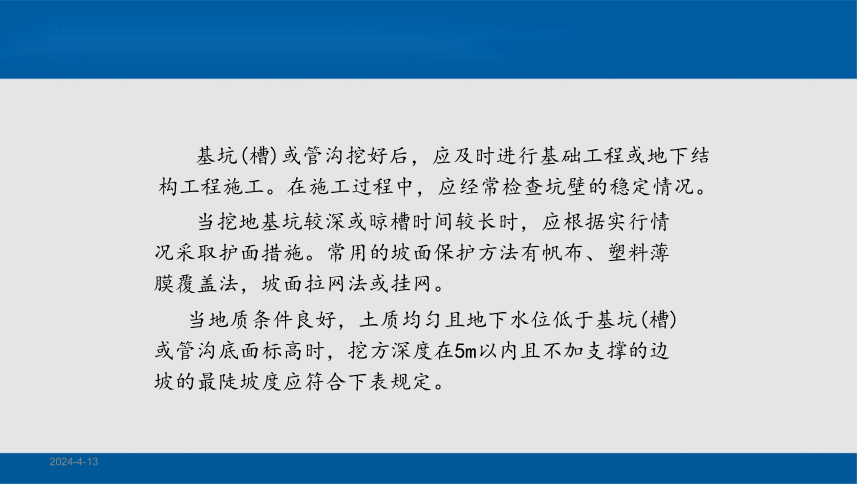

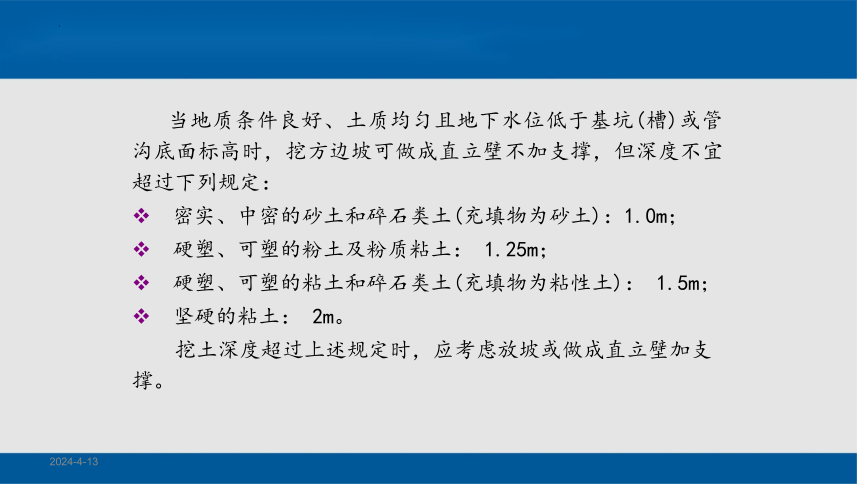

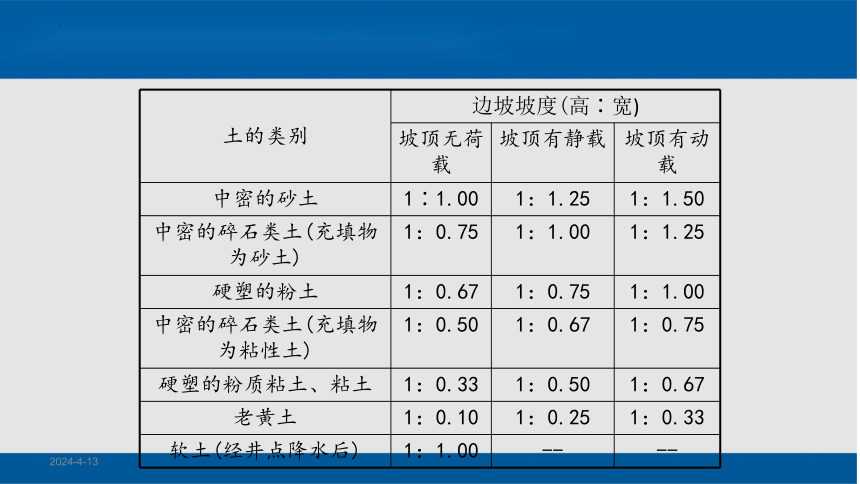

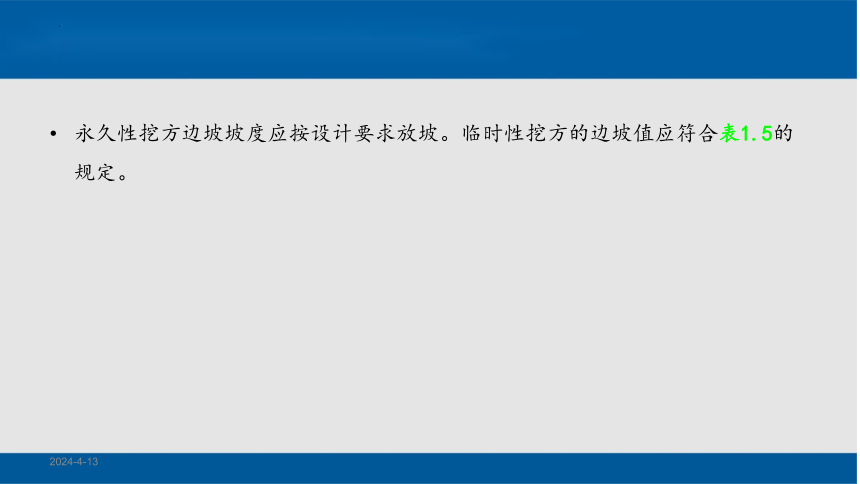

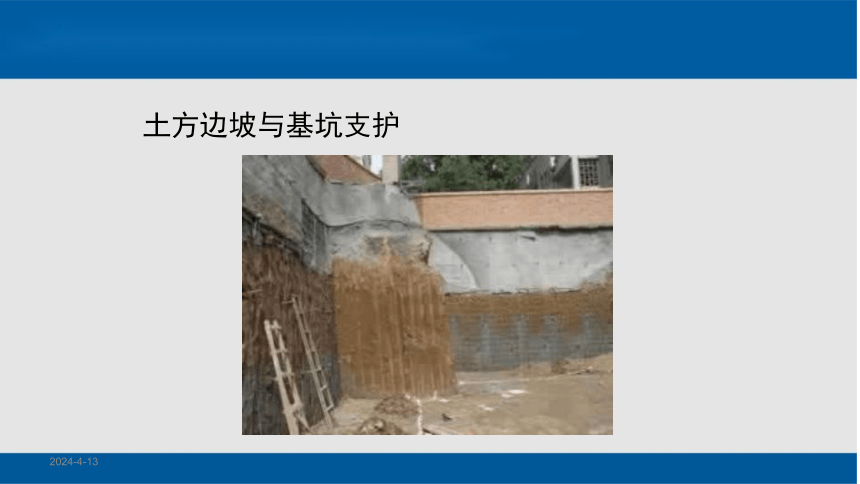

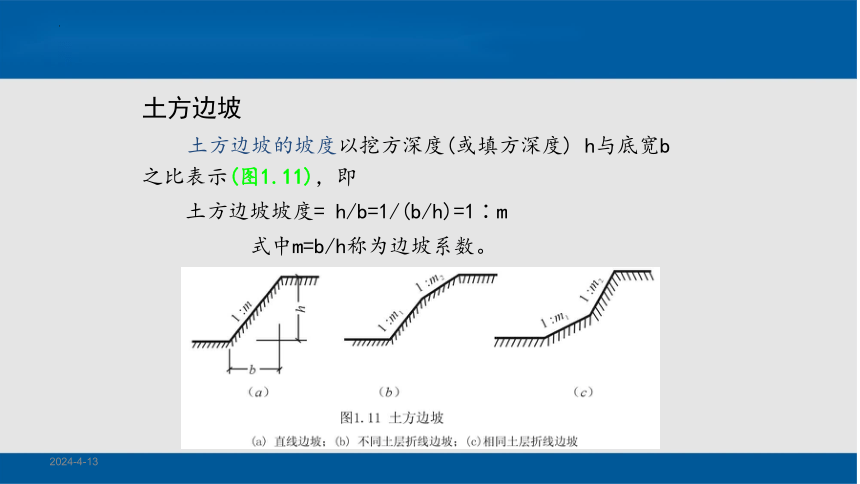

土方边坡与基坑支护土方边坡土方边坡的坡度以挖方深度(或填方深度)h与底宽b之比表示(图1.11)，即土方边坡坡度=h/b=1/(b/h)=1∶m式中m=b/h称为边坡系数。当地质条件良好、土质均匀且地下水位低于基坑(槽)或管沟底面标高时，挖方边坡可做成直立壁不加支撑，但深度不宜超过下列规定：密实、中密的砂土和碎石类土(充填物为砂土)：1.0m；硬塑、可塑的粉土及粉质粘土：1.25m；硬塑、可塑的粘土和碎石类土(充填物为粘性土)：1.5m；坚硬的粘土：2m。挖土深度超过上述规定时，应考虑放坡或做成直立壁加支撑。当挖地基坑较深或晾槽时间较长时，应根据实行情况采取护面措施。常用的坡面保护方法有帆布、塑料薄膜覆盖法，坡面拉网法或挂网。当地质条件良好，土质均匀且地下水位低于基坑(槽)或管沟底面标高时，挖方深度在5m以内且不加支撑的边坡的最陡坡度应符合下表规定。基坑(槽)或管沟挖好后，应及时进行基础工程或地下结构工程施工。在施工过程中，应经常检查坑壁的稳定情况。土的类别边坡坡度(高∶宽)坡顶无荷载坡顶有静载坡顶有动载中密的砂土1∶1.001：1.251：1.50中密的碎石类土(充填物为砂土)1：0.751：1.001：1.25硬塑的粉土1：0.671：0.751：1.00中密的碎石类土(充填物为粘性土)1：0.501：0.671：0.75硬塑的粉质粘土、粘土1：0.331：0.501：0.67老黄土1：0.101：0.251：0.33软土(经井点降水后)1：1.00----永久性挖方边坡坡度应按设计要求放坡。临时性挖方的边坡值应符合表1.5的规定。表1.5 临时性挖方边坡值土的类别边坡值(高∶宽)砂土(不包括细砂、粉砂)1∶1.25～1∶1.50一般性粘土硬1∶0.75～1∶1 .00硬、塑1∶1.00～1∶1.25软1∶1.50或更缓碎石类土充填坚硬、硬塑粘性土1∶0.50～1∶1.00充填砂土1∶1.00～1∶1.50土壁支撑横撑式支撑由挡土板、楞木和工具式横撑组成，用于宽度不大、深度较小沟槽开挖的土壁支撑。根据挡土板放置方式不同，分为水平挡土板和垂直挡土板两类(见图1.12)。(1) 横撑式支撑土壁支撑形式应根据开挖深度和宽度、土质和地下水条件以及开挖方法、相邻建筑物等情况进行选择和设计。(2) 板桩式支撑板桩式支撑特别适用于地下水位较高且土质为细颗粒、松散饱和土的支护，可防治流砂现象产生。板桩支撑作用：1、使地下水在土中的渗流路线延长，减小了动水压力，从而可预防流砂的产生；2、板桩支撑既挡土又防水，特别适于开挖较深、地下水位较高的大型基坑；3、可以防止基坑附近建筑物基础下沉。打入板桩的质量要求：板桩位置在板桩的轴线上，板壁面垂直，保证平面尺寸准确和垂直度；封闭式板桩墙要求封闭合拢；埋置达到规定深度要求，有足够的抗弯强度和防水性能。钢板桩施工：钢板桩又可分平板桩和波浪式板桩两类。平板桩(图1.13(.a.))防水和承受轴向压力性能良好，易打入地下，但长轴方向抗弯强度较小；波浪式板桩（图1.13(.b.)）的防水和抗弯性能都较好，施工中多采用。板桩施工要正确选择打桩方法、打桩机械和流水段划分，以保证打设后的板桩墙有足够的刚度和防水作用。A打桩方法的选择钢板桩打入法一般分为单独打入法、双层围檩插桩法和分段复打法。钢板桩单独打入法适用于桩长小于10m，且工程要求不高的钢板桩支撑施工。双层围檩插桩法是在桩的轴线两侧先安装双层围檩(一定高度的钢制栅栏)支架后，将钢板桩依次锁口咬合全部插入双层围檩间。详见图1.14。分段复打法是在板桩轴线一侧安装好单层围檩支架，将10～20块钢板桩拼装组成施工段插入土中一定深度，形成一段钢板桩墙，即屏风墙。详见图1.15。B合理划分流水段施工流水段的划分应使板桩墙面垂直，满足墙面支撑安装要求，有利于封闭合拢，使行车路线短。C钢板桩打设准备工作E钢板桩的拔除D钢板桩的打设钢板桩、围檩支架的矫正修理按施工图放板桩的轴线进行测标高，作为控制板桩入土深度的依据。桩锤不宜过重，以防桩头因过大锤击而产生纵向弯曲。准确安装好围檩支架。B合理划分流水段
