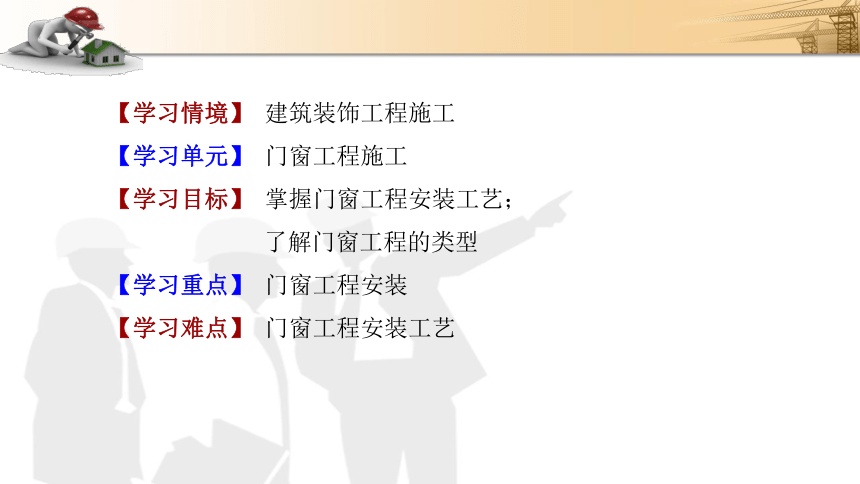

【学习情境】 建筑装饰工程施工
【学习单元】 门窗工程施工
【学习目标】 掌握门窗工程安装工艺；
了解门窗工程的类型
【学习重点】 门窗工程安装
【学习难点】 门窗工程安装工艺

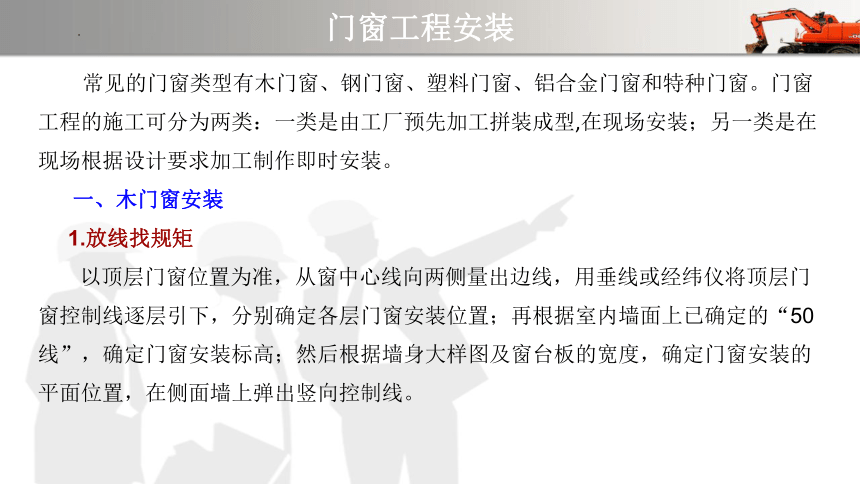

门窗工程安装
常见的门窗类型有木门窗、钢门窗、塑料门窗、铝合金门窗和特种门窗。门窗工程的施工可分为两类：一类是由工厂预先加工拼装成型,在现场安装；另一类是在现场根据设计要求加工制作即时安装。
一、木门窗安装
1.放线找规矩
以顶层门窗位置为准，从窗中心线向两侧量出边线，用垂线或经纬仪将顶层门窗控制线逐层引下，分别确定各层门窗安装位置；再根据室内墙面上已确定的“50线”，确定门窗安装标高；然后根据墙身大样图及窗台板的宽度，确定门窗安装的平面位置，在侧面墙上弹出竖向控制线。

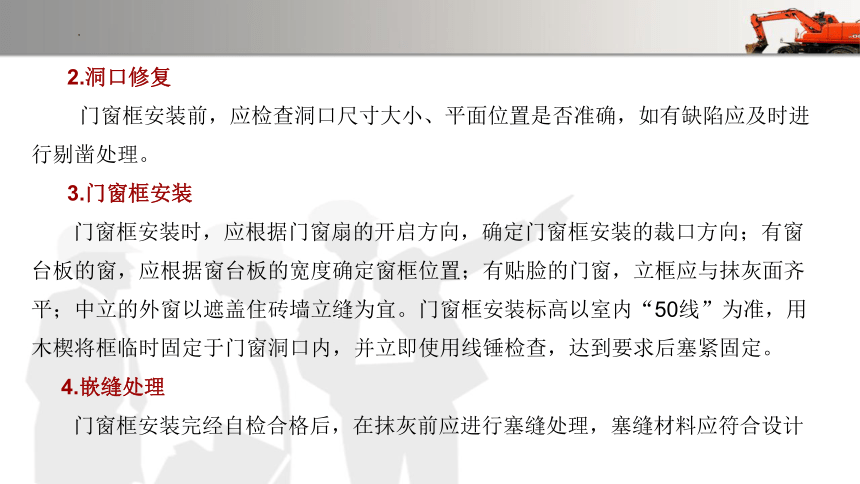

2.洞口修复
门窗框安装前，应检查洞口尺寸大小、平面位置是否准确，如有缺陷应及时进行剔凿处理。
3.门窗框安装
门窗框安装时，应根据门窗扇的开启方向，确定门窗框安装的裁口方向；有窗台板的窗，应根据窗台板的宽度确定窗框位置；有贴脸的门窗，立框应与抹灰面齐平；中立的外窗以遮盖住砖墙立缝为宜。门窗框安装标高以室内“50线”为准，用木楔将框临时固定于门窗洞口内，并立即使用线锤检查，达到要求后塞紧固定。
4.嵌缝处理
门窗框安装完经自检合格后，在抹灰前应进行塞缝处理，塞缝材料应符合设计

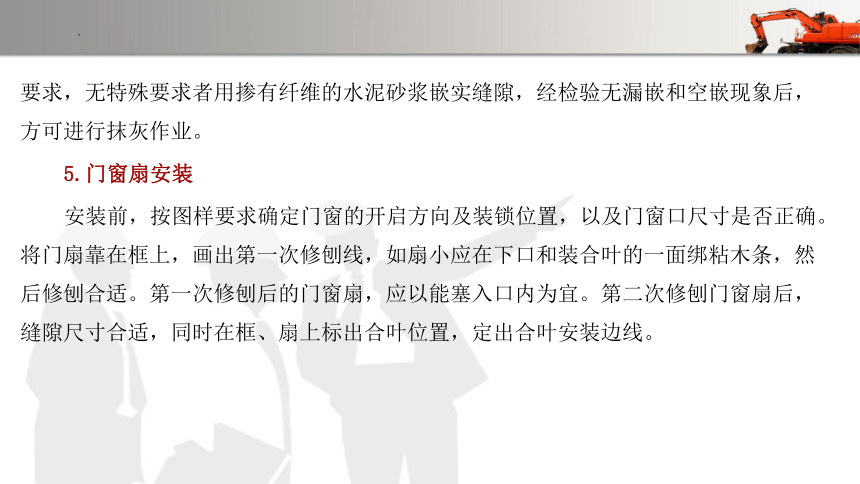

要求，无特殊要求者用掺有纤维的水泥砂浆嵌实缝隙，经检验无漏嵌和空嵌现象后，方可进行抹灰作业。
5.门窗扇安装
安装前，按图样要求确定门窗的开启方向及装锁位置，以及门窗口尺寸是否正确。将门扇靠在框上，画出第一次修刨线，如扇小应在下口和装合叶的一面绑粘木条，然后修刨合适。第一次修刨后的门窗扇，应以能塞入口内为宜。第二次修刨门窗扇后，缝隙尺寸合适，同时在框、扇上标出合叶位置，定出合叶安装边线。

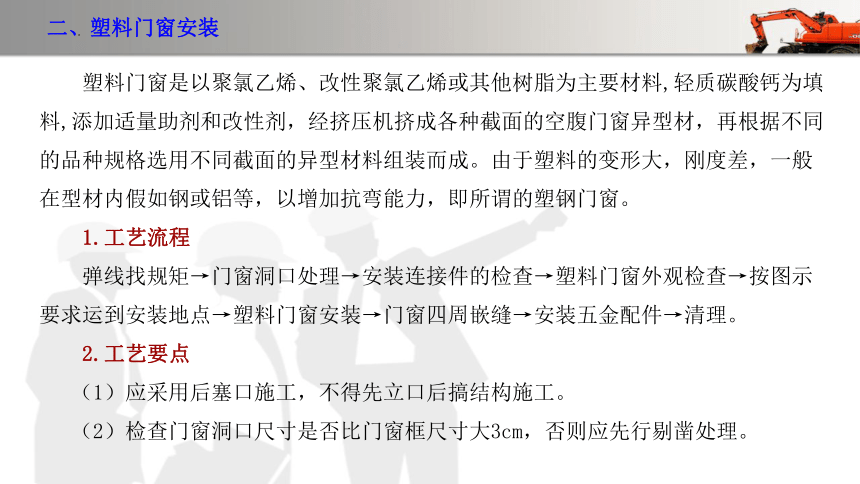

二、塑料门窗安装
塑料门窗是以聚氯乙烯、改性聚氯乙烯或其他树脂为主要材料,轻质碳酸钙为填料,添加适量助剂和改性剂，经挤压机挤成各种截面的空腹门窗异型材，再根据不同的品种规格选用不同截面的异型材料组装而成。由于塑料的变形大，刚度差，一般在型材内假如钢或铝等，以增加抗弯能力，即所谓的塑钢门窗。
1.工艺流程
弹线找规矩→门窗洞口处理→安装连接件的检查→塑料门窗外观检查→按图示要求运到安装地点→塑料门窗安装→门窗四周嵌缝→安装五金配件→清理。
2.工艺要点
（1）应采用后塞口施工，不得先立口后搞结构施工。
（2）检查门窗洞口尺寸是否比门窗框尺寸大3cm，否则应先行剔凿处理。

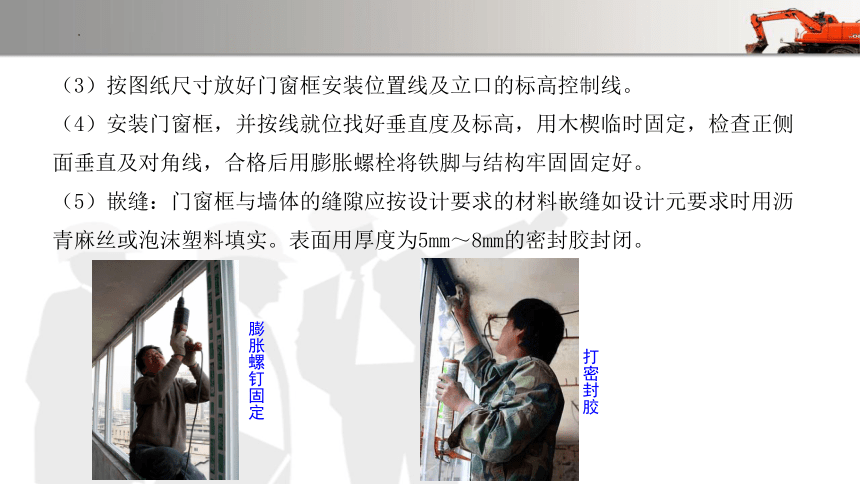

（3）按图纸尺寸放好门窗框安装位置线及立口的标高控制线。
（4）安装门窗框，并按线就位找好垂直度及标高，用木楔临时固定，检查正侧面垂直及对角线，合格后用膨胀螺栓将铁脚与结构牢固固定好。
（5）嵌缝：门窗框与墙体的缝隙应按设计要求的材料嵌缝如设计元要求时用沥青麻丝或泡沫塑料填实。表面用厚度为5mm～8mm的密封胶封闭。
膨胀螺钉固定
打密封胶

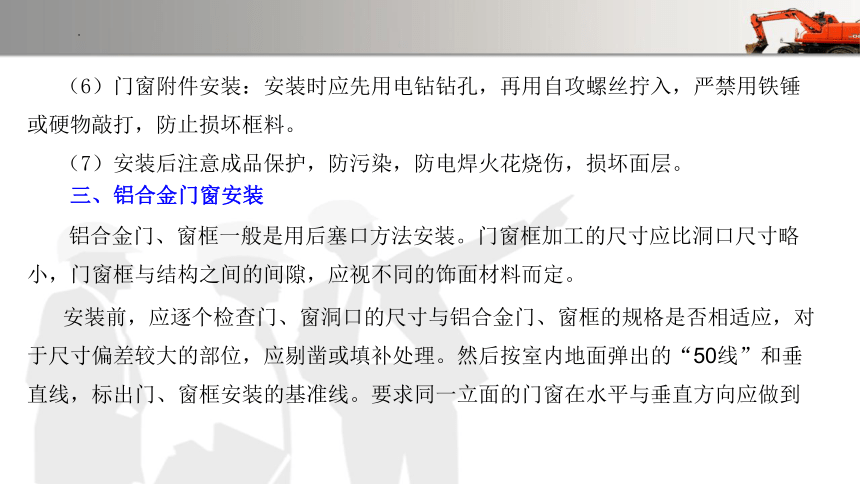

（6）门窗附件安装：安装时应先用电钻钻孔，再用自攻螺丝拧入，严禁用铁锤或硬物敲打，防止损坏框料。
（7）安装后注意成品保护，防污染，防电焊火花烧伤，损坏面层。
三、铝合金门窗安装
铝合金门、窗框一般是用后塞口方法安装。门窗框加工的尺寸应比洞口尺寸略小，门窗框与结构之间的间隙，应视不同的饰面材料而定。
安装前，应逐个检查门、窗洞口的尺寸与铝合金门、窗框的规格是否相适应，对于尺寸偏差较大的部位，应剔凿或填补处理。然后按室内地面弹出的“50线”和垂直线，标出门、窗框安装的基准线。要求同一立面的门窗在水平与垂直方向应做到
整齐一致。按在洞口弹出的门、窗位置线，将门、窗框立于墙体中心线部位或内侧，并用木楔临时固定，待检查立面垂直度、左右间隙、上下位置等符合要求后，将镀锌锚固板固定在门、窗洞口内。锚固板是铝合金门、窗框与墙体固定的连接件，锚固板的一端固定在门、窗框的外侧，另一端固定在密实的洞口墙内，锚固板形状如下图所示。锚固板与结构的固定方法有射钉固定法、膨胀螺丝固定法和燕尾铁脚固定法。
铝合金门、窗框安装固定后，应按设计要求及时处理窗框与墙体缝隙。
门窗扇的安装，需在室内外装修基本完成后进行，框装上扇后应保证框扇的立面在同一平面内，窗扇就位准确，启闭灵活。
玻璃安装是铝合金门、窗安装的最后一道工序，包括玻璃裁割、玻璃就位、玻璃密封与固定。
涂饰工程施工
涂饰工程是将涂料用不同的施工工艺涂覆在建筑部件的表面,形成粘附牢固、具有一定强度、连续的固态薄膜。该膜通称涂膜,又称漆膜或涂层,借此以达到装饰、美化和保护基层免受外界侵蚀的目的。
一、组成与分类
涂料由成膜物质、颜料、溶剂、助剂四部分组成。油漆是涂料的旧称，泛指油类和漆类涂料产品，现通称“涂料”，在现代化工产品的分类中属精细化工产品，是一类多功能性的工程材料。
按成膜物质可分为：有机涂料、无机涂料和有机-无机复合涂料。有机涂料根据成膜物质的特点可分为溶剂型、水溶型、乳液型涂料。
按装饰部位不同分为：外墙涂料、内墙涂料、地面（或地板）涂料、顶棚涂料。
按涂层质感不同分为：薄质涂料、厚质涂料、复层涂料和多彩涂料等。
按特殊使用功能分为：防火涂料、防水涂料、防腐涂料、弹性涂料等。
二、施工工序
涂饰工程施工的基本工序有：基层处理、打底子、刮腻子、磨光、涂刷涂料等，根据质量要求的不同,涂料工程分为普通、中级和高级三个等级，为达到要求的质量等级,上述刮腻子、磨光、涂刷涂料等工序应按工程施工及验收规范的规定重复多遍。
1.基层处理
基层处理的工作内容包括基层清理和基层修补。
（1）混凝土及砂浆的基层处理：为保证涂膜能与基层牢固粘结在一起，基层表
面必须干净、坚实、无酥松、脱皮、起壳、粉化等现象，基层的表面的泥土、灰尘、污垢、粘附的砂浆等应清扫干净，酥松的表面应予铲除。为保证基层表面平整，缺棱掉角处应用 1：3水泥砂浆（或聚合物水泥砂浆）修补，表面的麻面、缝隙及凹陷处应用腻子填补修平。
天安门观礼台
在清理基面、刮腻子
（2）木材与金属基层的处理及打底子：为保证涂抹与基层粘接牢固，木材表面的灰尘、污垢和金属表面的油渍、鳞皮、锈斑、焊渣、毛刺等必须清除干净。木料表面的裂缝等在清理和修整后应用石膏腻子填补密实、刮平收净，用砂纸磨光以使表面平整。木材基层缺陷处理好后表面上应作打底子处理，使基层表面具有均匀吸收涂料的性能，以保证面层的色泽均匀一致。金属表面应刷防锈漆，涂料施涂前被涂物件的表面必须干燥，以免水分蒸发造成涂膜起泡，一般木材含水率不得大于12%，金属表面不得有湿气。
刷底子油
基面清理
打磨
2.刮腻子与磨平
涂膜对光线的反射比较均匀，因而在一般情况下不易觉察的基层表面细小的凹凸不平和砂眼，在涂刷涂料后由于光影作用都将显现出来，影响美观。所以基层必须刮腻子数遍予以找平，并在每遍所刮腻子干燥后用砂纸打磨，保证基层表面平整光滑。需要刮腻子的遍数，视涂饰工程的质量等级，基层表面的平整度和所用的涂料品种而定。
刮腻子 砂纸打磨
3.涂刷涂料
(1)一般规定
涂料在施涂前及施涂过程中，必须充分搅拌均匀，用于同一
表面的涂料，应注意保证颜色一致。涂料粘度应调整合适，使其
在施涂时不流坠、不显刷纹，如需稀释应用该种涂料所规定的稀
释剂稀释。涂料的施涂遍数应根据涂料工程的质量等级而定。施
涂溶剂型涂料时，后一遍涂料必须在前一遍涂料干燥后进行；施
涂乳液型和水溶性涂料时，后一遍涂料必须在前一遍涂料表干后
进行。每一遍涂料不宜施涂过厚，应施涂均匀，各层必须结合牢固。
涂料搅拌
涂料搅拌器
(2)施涂基本方法
涂料的施涂方法有刷涂、滚涂、喷涂、刮涂和弹涂等。
①刷涂
刷涂是用油漆刷、排笔等将涂料刷涂在物体表面上的一种施工方法。此法操作方便，适应性广，除极少数流平性较差或干燥太快的涂料不宜采用外，大部分薄涂料或云母片状厚质涂料均可采用。刷涂顺序是先左后右、先上后下、先边后面、先难后易。
刷涂
羊毛刷
②滚涂（或称辊涂）
滚涂是利用滚筒（或称辊筒，涂料辊）蘸取涂料并将其涂布到物体表面上的一种施工方法。滚筒表面有的是粘贴合成纤维长毛绒，也有的是粘贴橡胶（称之为橡胶压辊），当绒面压花滚筒或橡胶压花压辊表面为凸出的花纹图案时，即可在涂层上滚压出相应的花纹。
羊毛滚筒 顶棚滚涂 内墙滚
③喷涂
喷涂是利用压力或压缩空气将涂料涂布于物体表面的一种施工方法。涂料在高速喷射的空气流带动下，呈雾状小液滴喷到基层表面上形成涂层。喷涂的涂层较均匀，颜色也较均匀，施工效率高，适用于大面积施工。可使用各种涂料进行喷涂，尤其是外墙涂料用得较多。
高压无气喷涂枪
喷 枪
④刮涂
刮涂是利用刮板将涂料厚浆均匀地批刮于饰涂面上，形成厚度为1mm～2mm的厚涂层。常用于地面厚层涂料的施涂。
锯齿刮板
带齿镘刀
地板刮刀
