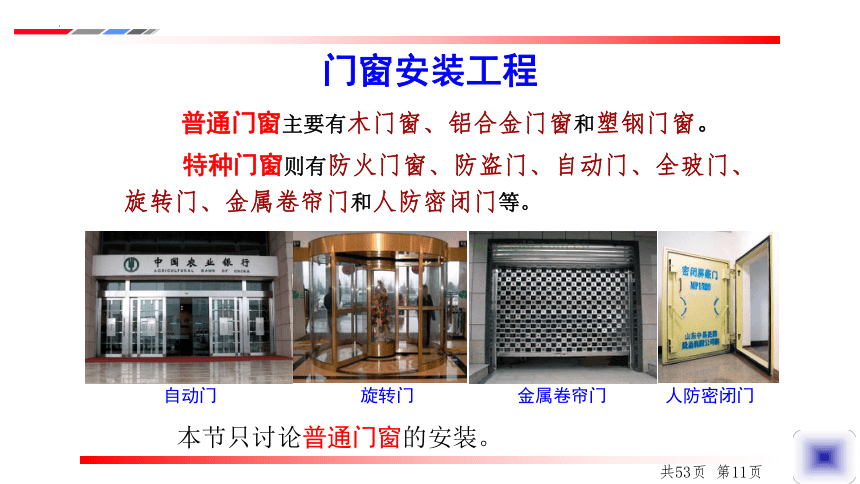

门窗安装工程
普通门窗主要有木门窗、铝合金门窗和塑钢门窗。
特种门窗则有防火门窗、防盗门、自动门、全玻门、旋转门、金属卷帘门和人防密闭门等。
自动门 旋转门 金属卷帘门 人防密闭门
本节只讨论普通门窗的安装。
共53页 第11页
2.1 木门窗的安装
⑵ 工艺要点：①立框前检查成品质量，校正规方，钉好斜拉条和下坎的水平拉条；②按施工图示位置、标高、开启方向、与墙洞口关系(里平、外平、墙中)立口；③立门窗框时应水平拉通线，竖向用线坠找直吊正；④砖墙砌筑时随砌随检查是否倾斜和移动，并用木砖楔紧安牢。

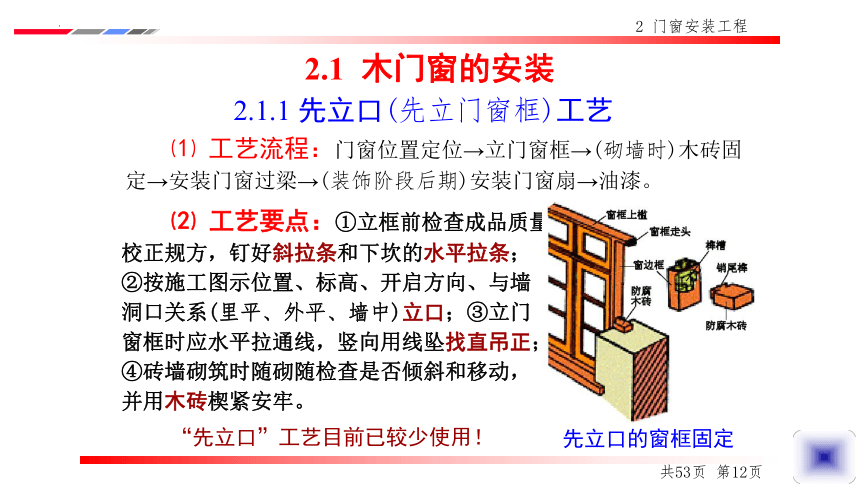

2.1.1 先立口(先立门窗框)工艺
⑴ 工艺流程：门窗位置定位→立门窗框→(砌墙时)木砖固定→安装门窗过梁→(装饰阶段后期)安装门窗扇→油漆。
“先立口”工艺目前已较少使用！
先立口的窗框固定
2 门窗安装工程
共53页 第12页

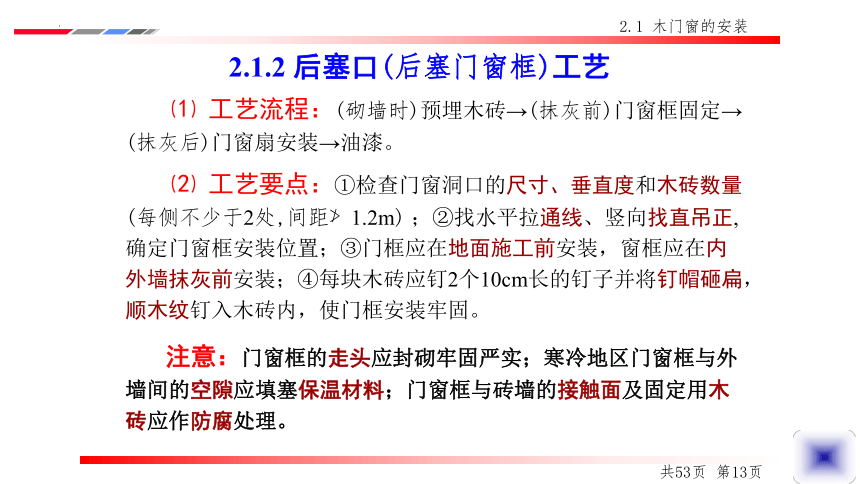

2.1.2 后塞口(后塞门窗框)工艺
注意：门窗框的走头应封砌牢固严实；寒冷地区门窗框与外墙间的空隙应填塞保温材料；门窗框与砖墙的接触面及固定用木砖应作防腐处理。
⑴ 工艺流程：(砌墙时)预埋木砖→(抹灰前)门窗框固定→ (抹灰后)门窗扇安装→油漆。
⑵ 工艺要点：①检查门窗洞口的尺寸、垂直度和木砖数量(每侧不少于2处,间距≯1.2m) ；②找水平拉通线、竖向找直吊正,确定门窗框安装位置；③门框应在地面施工前安装，窗框应在内外墙抹灰前安装；④每块木砖应钉2个10cm长的钉子并将钉帽砸扁，顺木纹钉入木砖内，使门框安装牢固。
2.1 木门窗的安装
共53页 第13页
2.1.3 门、窗扇的安装
⑴ 合页槽位置：距门窗扇上、下端宜取立挺高度的1/10，且避开上、下冒头。
⑵ 五金配件安装：应采用木螺钉，先钉入全长1/3，拧入场2/3；硬木应钻2/3螺丝长度、0.9倍螺丝直径的引孔，以防安装劈裂或拧断螺丝。
⑶ 门锁安装：不宜安装在冒头与立挺的结合处。
⑷ 门窗拉手：窗拉手距地面宜为1.5～1.6m，门拉手距地面宜为0.9～1.05m。

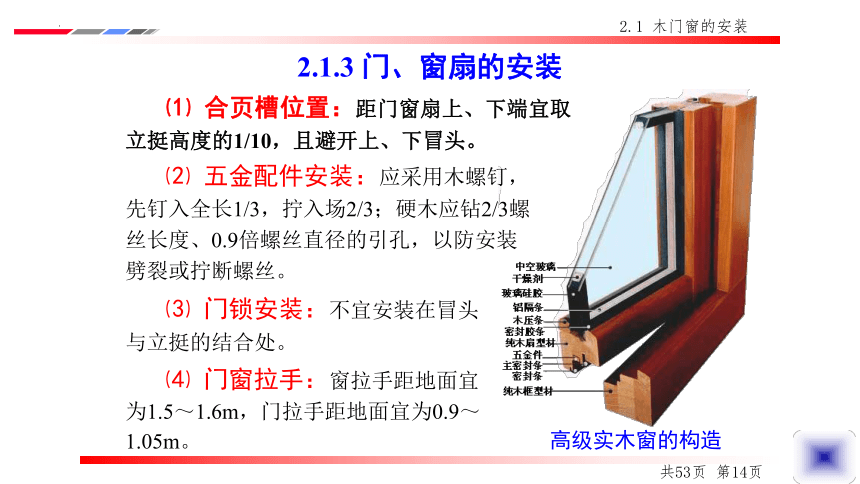

高级实木窗的构造
2.1 木门窗的安装
共53页 第14页
2.2 铝合金门窗的安装
2 门窗安装工程

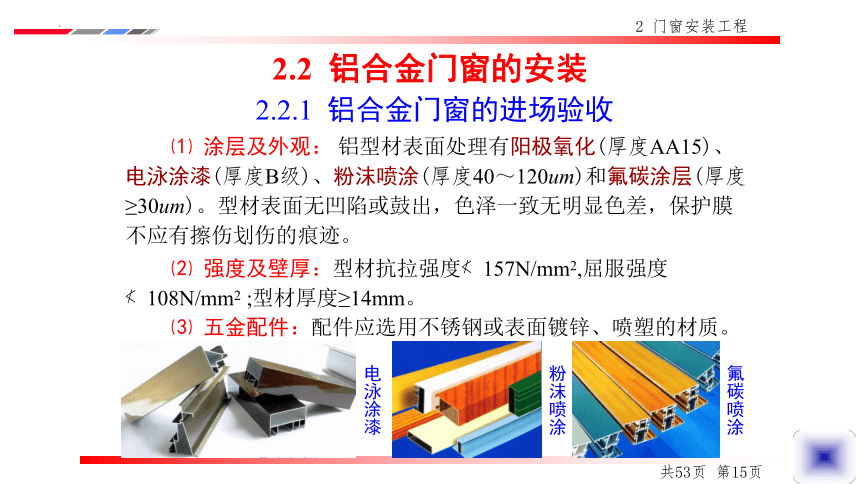

2.2.1 铝合金门窗的进场验收
⑴ 涂层及外观： 铝型材表面处理有阳极氧化(厚度AA15)、电泳涂漆(厚度B级)、粉沫喷涂(厚度40～120um)和氟碳涂层(厚度≥30um)。型材表面无凹陷或鼓出，色泽一致无明显色差，保护膜不应有擦伤划伤的痕迹。
⑵ 强度及壁厚：型材抗拉强度≮157N/mm2,屈服强度≮108N/mm2 ;型材厚度≥14mm。
⑶ 五金配件：配件应选用不锈钢或表面镀锌、喷塑的材质。
电泳涂漆
粉沫喷涂
氟碳喷涂
共53页 第15页

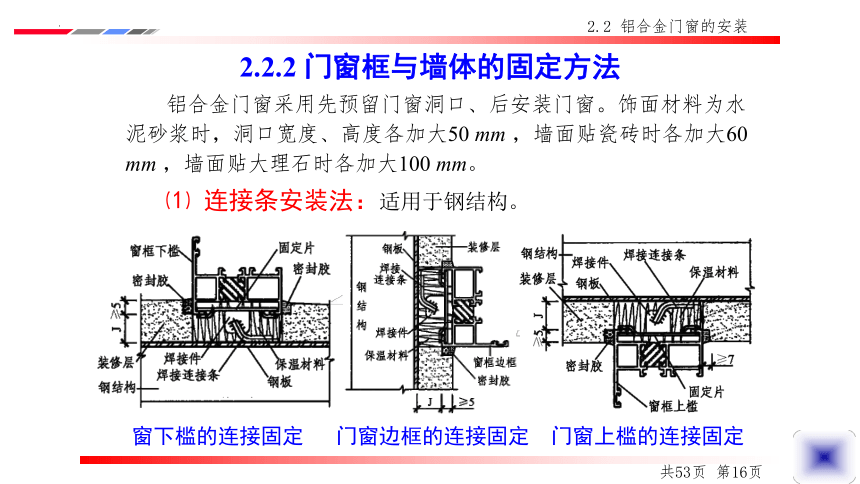

2.2.2 门窗框与墙体的固定方法
铝合金门窗采用先预留门窗洞口、后安装门窗。饰面材料为水泥砂浆时，洞口宽度、高度各加大50 mm ，墙面贴瓷砖时各加大60 mm ，墙面贴大理石时各加大100 mm。
⑴ 连接条安装法：适用于钢结构。
窗下槛的连接固定 门窗边框的连接固定 门窗上槛的连接固定
2.2 铝合金门窗的安装
共53页 第16页

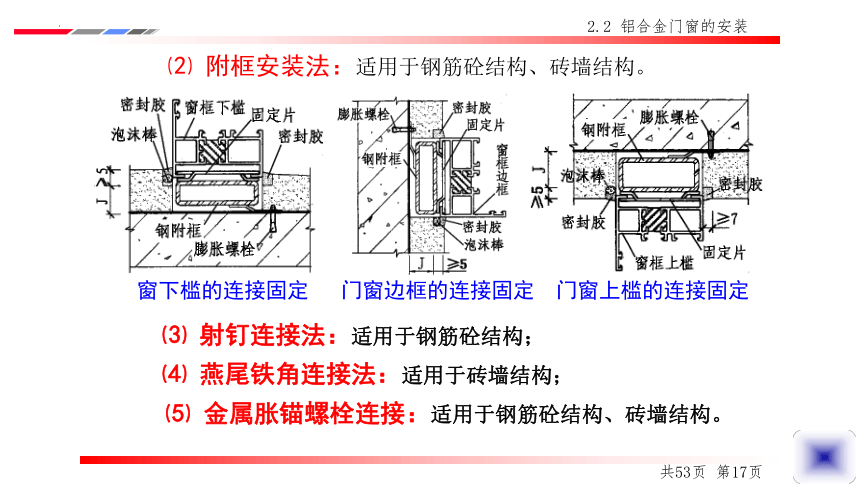

⑶ 射钉连接法：适用于钢筋砼结构；
⑷ 燕尾铁角连接法：适用于砖墙结构；
⑸ 金属胀锚螺栓连接：适用于钢筋砼结构、砖墙结构。
⑵ 附框安装法：适用于钢筋砼结构、砖墙结构。
窗下槛的连接固定 门窗边框的连接固定 门窗上槛的连接固定
2.2 铝合金门窗的安装
共53页 第17页

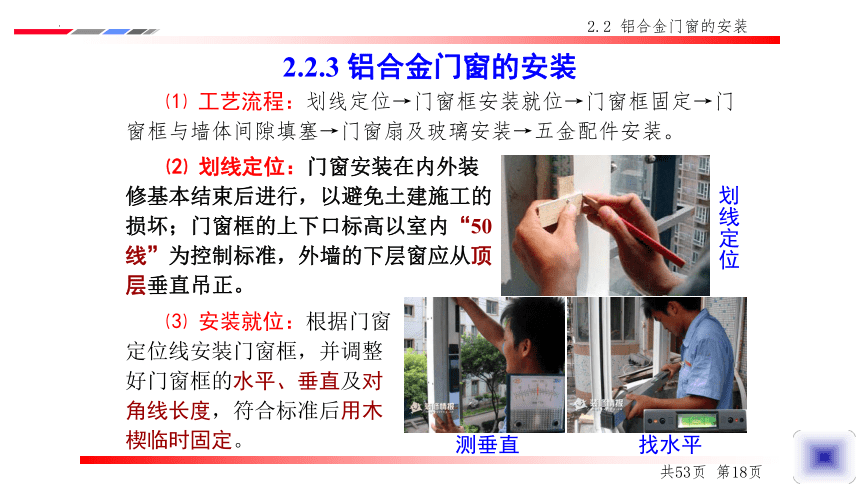

2.2.3 铝合金门窗的安装
⑴ 工艺流程：划线定位→门窗框安装就位→门窗框固定→门窗框与墙体间隙填塞→门窗扇及玻璃安装→五金配件安装。
⑵ 划线定位：门窗安装在内外装修基本结束后进行，以避免土建施工的损坏；门窗框的上下口标高以室内“50线”为控制标准，外墙的下层窗应从顶层垂直吊正。
划线定位
2.2 铝合金门窗的安装
⑶ 安装就位：根据门窗定位线安装门窗框，并调整好门窗框的水平、垂直及对角线长度，符合标准后用木楔临时固定。
测垂直 找水平
共53页 第18页

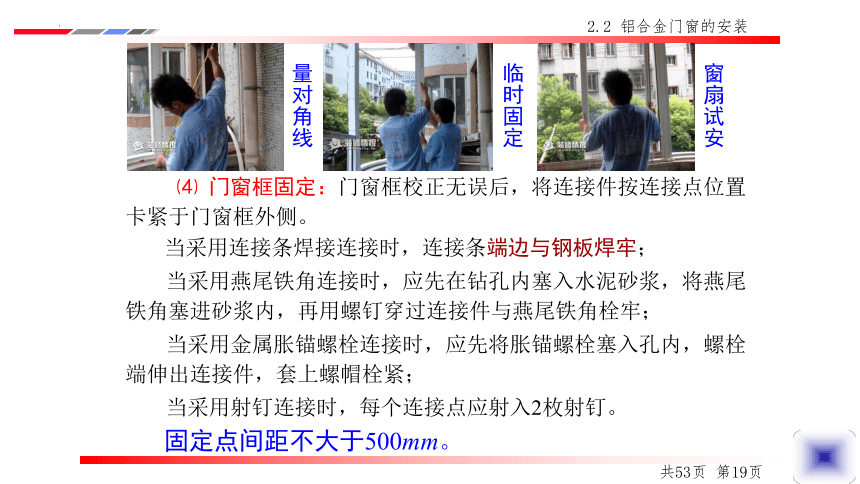

⑷ 门窗框固定：门窗框校正无误后，将连接件按连接点位置卡紧于门窗框外侧。
2.2 铝合金门窗的安装
当采用连接条焊接连接时，连接条端边与钢板焊牢；
当采用燕尾铁角连接时，应先在钻孔内塞入水泥砂浆，将燕尾铁角塞进砂浆内，再用螺钉穿过连接件与燕尾铁角栓牢；
当采用金属胀锚螺栓连接时，应先将胀锚螺栓塞入孔内，螺栓端伸出连接件，套上螺帽栓紧；
当采用射钉连接时，每个连接点应射入2枚射钉。
固定点间距不大于500mm。
量对角线
临时固定
窗扇试安
共53页 第19页
　　　 ⑸ 门窗框与墙体缝隙填塞：设计未规定填塞材料品种时,应采用矿棉或玻璃棉毡条分层填塞缝隙，外表面留5～8mm深槽口填嵌密封胶，严禁用水泥砂浆填塞。
　　　⑹ 密封胶的填嵌：在门窗框周边与抹灰层接触处采用密封胶密封。密封胶表面应光滑、顺直、无裂纹。阳极氧化处理的铝合金型材严禁与水泥砂浆接触。
　　　又叫“隔热断桥铝型材”，是用塑料型材将两层铝合金既隔开又紧密连接成整体，解决了铝合金传导散热快的致命缺点。是目前节能建筑中推广使用的铝合金型材。
2.2 铝合金门窗的安装
2.2.4 断桥铝的介绍
填嵌密封胶
共53页 第20页
2.3 塑钢门窗的安装
2.3.1 塑钢门窗的进场验收
⑴ 门窗外观： 窗框要洁净、平整、光滑、大面无划痕、碰伤、型材无开焊断裂。
⑵ 窗框与窗扇的搭接量：平开窗的搭接量约8~10mm；推拉窗扇与框的滑道根部的间隙为12mm(搭接量20mm)。
⑶ 排水孔：排水孔位置要正确、通畅，推拉窗的中间滑道也要开设排水孔。
⑷ 钢衬及玻璃：框、扇空腔内均应有钢衬，两端与腔口固定牢靠；玻璃安装平整牢固，且不可直接接触型材。
2 门窗安装工程
塑钢型材内
的钢衬
共53页 第21页
2.3.2 塑钢门窗的安装
塑钢门窗安装采用预留洞口的方法，安装后洞口每侧有5mm的间隙，不得采用边安装边砌口或先安装后砌口的方法施工。
⑴ 施工准备：立框前，应对50线进行检查，并找好窗边垂直线及窗框下皮标高的控制线，同排窗应拉通线，以保证门窗框高低一致；上层窗杠安装时，应与下层窗框吊齐、对正。
2.3 塑钢门窗的安装
⑵ 安装方法：有连接件法、直接固定法和假框法，固定点距窗角150mm，固定点间距不大于600mm；塑钢门窗安装前，采用塑料膨胀螺钉连接时，先在墙体上的连接点处钻孔，孔内塞如塑料胀管。采用预埋件连接时，在墙体连接点处预埋钢板，窗台先钻孔。
共53页 第22页
⑶ 立框：按照洞口弹出的安装线先将门窗框立于洞口内，用木楔调整横平竖直，然后按连接点的位置，将调整铁脚卡紧门窗框外侧，调整铁脚另一端与墙体连接。
采用塑料膨胀螺钉连接时，用螺钉穿过调整铁脚的孔拧入塑料胀管中。
采用预埋件连接时，调整铁脚用电焊焊牢于预埋钢板上。
采用射钉连接时，将射钉打入墙体，使调整铁脚固定住。窗台处调整铁脚应先将其垂直端先塞入钻孔内，水平端点再卡紧窗框，待窗框校正完后，再在钻孔内灌入水泥砂浆。
2.3 塑钢门窗的安装
共53页 第23页
⑷ 门窗框洞口间隙的填塞
严禁用水泥砂浆作窗框与墙体之间的填塞材料，宜使用闭孔泡沫塑料、发泡聚苯乙烯、塑料发泡剂分层填塞，缝隙表面留5-8mm深的槽口嵌填密封材料。
⑸ 门窗扇的安装
安装五金配件时，应先在框、扇杆件上钻出略小于螺钉直径的孔眼，然后用配套的自攻螺钉拧入，严禁将螺钉用锤直接打入。
2.3 塑钢门窗的安装
塑钢门窗交工之前，应将型材表面的塑料胶纸撕掉，如果塑料胶纸在型材表面留有胶痕，宜用香蕉水清洗干净。
打密封胶
共53页 第24页
2.4 建筑玻璃的选择及安装
常用的建筑玻璃有：平板玻璃、吸热玻璃、反射玻璃、夹层玻璃、夹丝玻璃、磨砂玻璃、钢化玻璃、镀膜玻璃、防火玻璃等。
2 门窗安装工程
2.4.1 普通平板玻璃
建筑工程中普通平板玻璃宜优先选用优质浮法玻璃。
外墙窗、门扇玻璃厚度宜为5-6mm；
室内屏风等面积较大又有框架保护的玻璃厚度宜为7-9mm；
室内大面积隔断及栏杆处安装的玻璃厚度宜为9-10mm；
地弹簧玻璃门或人流较大的隔断之中玻璃厚度宜为11-12mm。
阳光房屋顶
玻璃的安装
共53页 第25页
建筑工程中单块面积大于1.5m2时必须使用安全玻璃。
安全玻璃的主要有：钢化玻璃、夹层玻璃、防火玻璃、夹丝玻璃及防护玻璃等。
2.4 建筑玻璃的选择及安装
2.4.2 安全玻璃
钢化玻璃 夹层玻璃 防火玻璃 夹丝玻璃
防火玻璃用于防火门窗、隔断墙、采光顶等既透明又防火的建筑部件中；夹丝玻璃防火性能优越兼具防盗性能，主要用于屋顶天窗、阳台窗。
共53页 第26页
钢化玻璃的抗弯强度、抗冲击强度、能承受的温差分别是普通玻璃的3、5、3倍。同时改善了玻璃的易碎性质，钢化玻璃破碎也呈无锐角的小碎片。广泛用作高层建筑门窗、玻璃幕墙、室内隔断、采光顶棚、玻璃护栏等的玻璃。
夹层玻璃即使碎裂，碎片也会被粘在PVB中间膜上，能有效防止碎片坠落事件的发生，夹层玻璃有极好的抗震入侵能力。中间膜能抵御锤子、劈柴刀等凶器的连续攻击。
钢化玻璃的缺点：一是钢化后的玻璃不能再进行切割和加工，二是钢化玻璃在温差变化大时有自爆的可能性。
钢化玻璃自爆 夹层玻璃检验
2.4 玻璃的选择及安装
共53页 第27页
2.4.3 玻璃的安装
⑴ 玻璃下端不得与窗框直接接触，应用氯丁橡胶垫块将玻璃垫起。
⑵ 玻璃应放置在玻璃凹槽中间，内外间隙≮2mm，否则密封困难；也≯5mm，否则胶条起不到挤紧、固定作用。
⑶ 玻璃的密封与固定：
① 用橡胶条嵌入凹槽挤紧玻璃,然后在胶条上注入硅酮密封胶；
② 用10mm长橡胶块挤住玻璃，然后在凹槽中注入硅酮密封胶；
③ 将橡胶条压入凹槽、挤紧，表面不再注胶。
支承块与定位块的安装位置
2.4 玻璃的选择及安装
共53页 第28页
2.5 门窗安装质量的验收
⑴ 质量证明文件：材料产品合格证书、性能检测报告、进场验收记录和复验报告。
窗户淋水试验
2 门窗安装工程
⑷ 性能指标的复验：外墙金属窗、塑钢窗的抗风压性能、空气渗透性能和雨水渗漏性能。
⑶ 验收批的划分：相同品种、类型和规格的门窗每100樘为一检验批,每检验批至少抽查5%，且不少于3樘；高层建筑的外墙窗，每检验批至少抽查10%，且不少于6樘。
⑵ 隐蔽验收项目：预埋件和锚固件，隐蔽部位的防腐、填嵌处理。
共53页 第29页
2.6 门窗节能的发展趋势
门窗节能是建筑节能的关键之一，门窗节能有三个发展趋势|：
⑴ 窗型：推拉窗不是节能窗，淘汰推拉窗，保留平开窗、固定窗，发展平开带悬转等新窗型是发展趋势。
⑵ 玻璃：主要推广使用Low-E(又称低辐射玻璃)中空玻璃。
⑶ 型材：发展复合型型材。如铝塑复合窗、木铝复合窗等。
Low-E中空玻璃 木铝复合窗 铝塑复合窗
2 门窗安装工程
共53页 第30页
