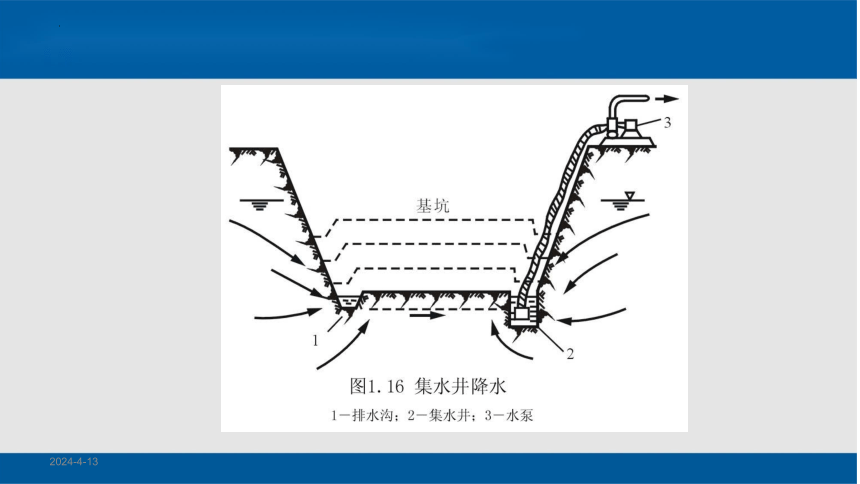

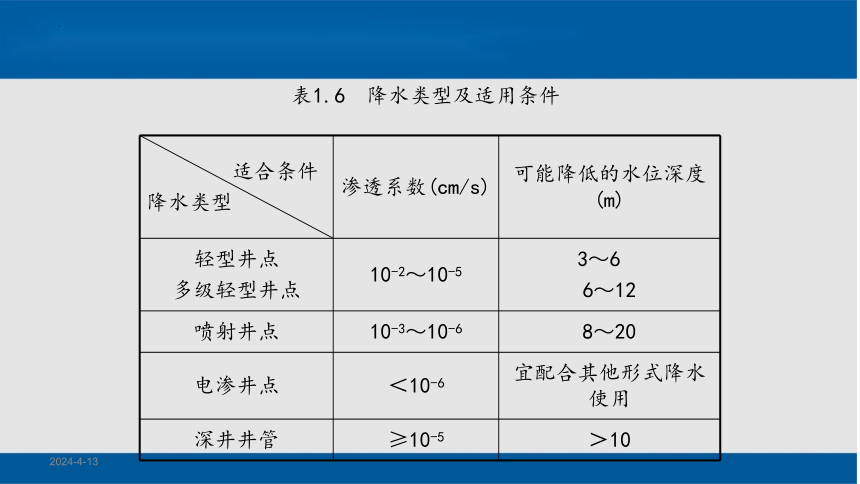

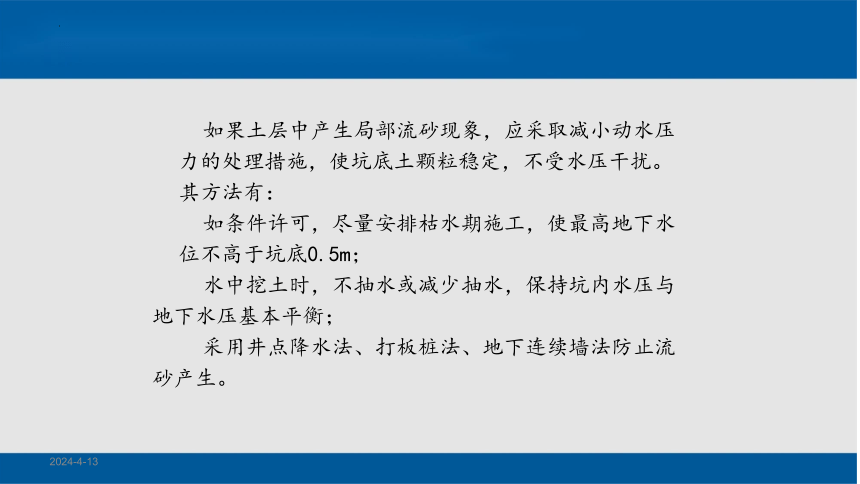

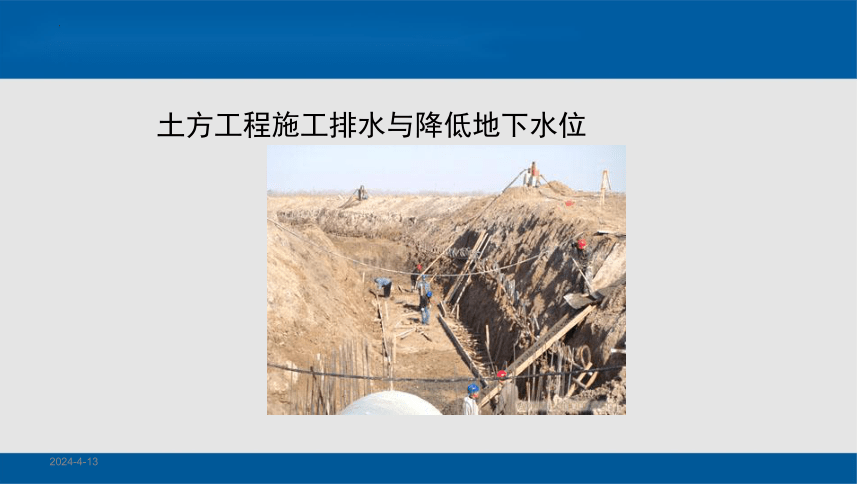

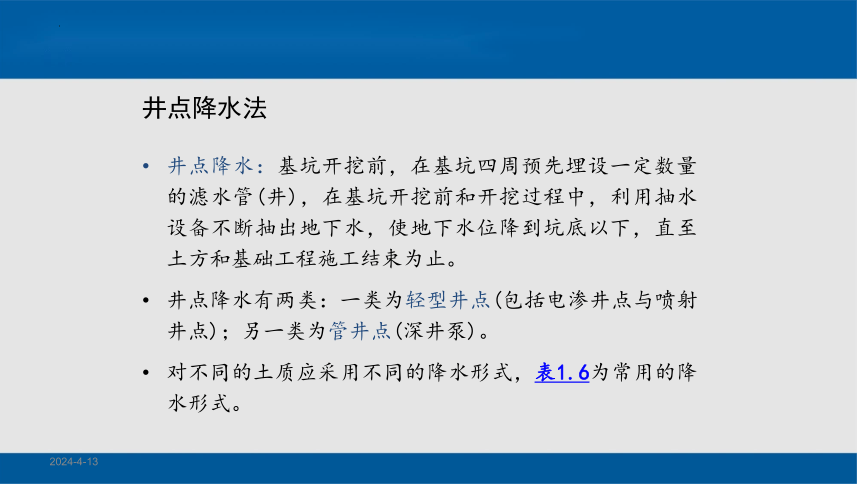

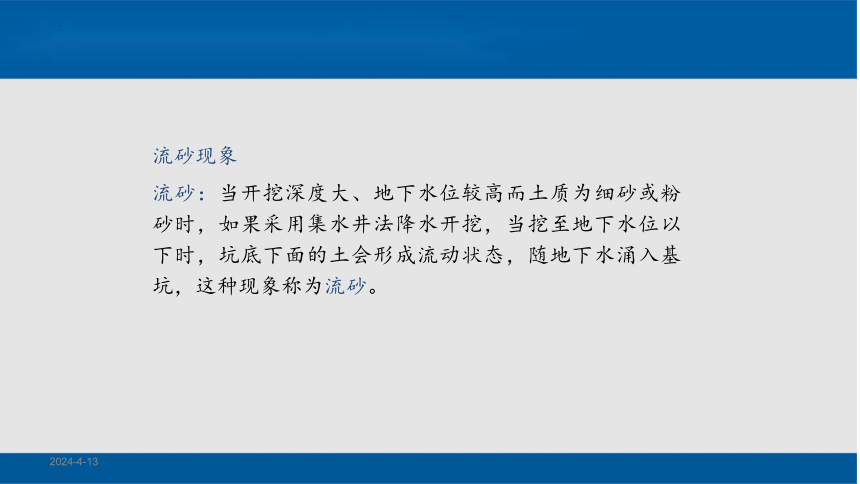

土方工程施工排水与降低地下水位集水井降水法明沟排水法是一种设备简单、应用普遍的人工降低水位的方法。施工方法是，开挖基坑或沟槽过程中，遇到地下水或地表水时，在基础范围以外地下水流的上游，沿坑底的周围开挖排水沟，设置集水井，使水经排水沟流入井内，然后用水泵抽出坑外(见图1.16)。明沟排水法适用于水流较大的粗粒土层的排水、降水，也可用于渗水量较小的粘性土层降水，但不适宜于细砂土和粉砂土层，因为地下水渗出会带走细粒而发生流砂现象。流砂现象流砂：当开挖深度大、地下水位较高而土质为细砂或粉砂时，如果采用集水井法降水开挖，当挖至地下水位以下时，坑底下面的土会形成流动状态，随地下水涌入基坑，这种现象称为流砂。如果土层中产生局部流砂现象，应采取减小动水压力的处理措施，使坑底土颗粒稳定，不受水压干扰。其方法有：如条件许可，尽量安排枯水期施工，使最高地下水位不高于坑底0.5m；水中挖土时，不抽水或减少抽水，保持坑内水压与地下水压基本平衡；采用井点降水法、打板桩法、地下连续墙法防止流砂产生。井点降水法井点降水：基坑开挖前，在基坑四周预先埋设一定数量的滤水管(井)，在基坑开挖前和开挖过程中，利用抽水设备不断抽出地下水，使地下水位降到坑底以下，直至土方和基础工程施工结束为止。井点降水有两类：一类为轻型井点(包括电渗井点与喷射井点)；另一类为管井点(深井泵)。对不同的土质应采用不同的降水形式，表1.6为常用的降水形式。适合条件降水类型渗透系数(cm/s)可能降低的水位深度(m)轻型井点多级轻型井点10-2～10-53～6 6～12喷射井点10-3～10-68～20电渗井点＜10-6宜配合其他形式降水使用深井井管≥10-5＞10表1.6 降水类型及适用条件轻型井点轻型井点(图1.17)就是沿基坑周围或一侧以一定间距将井点管(下端为滤管)埋入蓄水层内，井点管上部与总管连接，利用抽水设备将地下水经滤管进入井管，经总管不断抽出，从而将地下水位降至坑底以下。轻型井点法适用于土壤的渗透系数为0.1～50m/d的土层中；降低水位深度：一级轻型井点3～6m，二级井点可达6～9m。轻型井点设备由管路系统和抽水设备组成。管路系统包括滤管、井点管、弯联管及总管等。 滤管(图1.18)为进水设备，其构造是否合理对抽水设备影响很大。轻型井点的布置当基坑或沟槽宽度小于6m，水位降低深度不超过5m时，可用单排线状井点布置在地下水流的上游一侧，两端延伸长度一般不小于沟槽宽度(图1.19)。在考虑到抽水设备的水头损失以后，井点降水深度一般不超过6m。井点管的埋设深度H(不包括滤管)按下式计算(图1.19(b))：式中H1——井点管埋设面至基坑底的距离，m；h——基坑中心处坑底面(单排井点时，为远离井点一侧坑底边缘)至降低后地下水位的距离，一般为0.5～1.0m；i——地下水降落坡度；环状井点为1/10，单排线状井点为1/4；L——井点管至基坑中心的水平距离(单排井点中为井点管至基坑另一侧的水平距离)，m。如宽度大于6m或土质不定，渗透系数较大时，宜用双排井点，面积较大的基坑宜用环状井点(图1.20)；为便于挖土机械和运输车辆出入基坑，可不封闭，布置为U形环状井点。当一级井点系统达不到降水深度时，可采用二级井点，即先挖去第一级井点所疏干的土，然后在基坑底部装设第二级井点，使降水深度增加（图1.21）。轻型井点的安装轻型井点的施工分为准备工作及井点系统安装。准备工作包括井点设备、动力、水泵及必要材料准备，排水沟的开挖，附近建筑物的标高监测以及防止附近建筑沉降的措施等。埋设井点系统的顺序：埋砂滤层、粘土封口、弯联管连接井点管与总管、安装抽水设备、试抽。井点管的埋设一般用水冲法施工，分为冲孔(图1.22(a))和埋管(图1.22(b))两个过程 。轻型井点使用轻型井点运行后，应保证连续不断地抽水。井点淤塞，一般可以通过听管内水流声响、手摸管壁感到有振动、手触摸管壁有冬暖夏凉的感觉等简便方法检查。地下基础工程(或构筑物)竣工并进行回填土后，停机拆除井点排水设备。
