玻璃幕墙
玻璃幕墙是以玻璃板片作墙面材料，与金属构件组成的悬挂在建筑物主体结构上的非承重连续外围墙体。具有防水、隔热保温、气密、防火、抗震和避雷等性能。
3.1幕墙的分类
明框玻璃幕墙
全隐框玻璃幕墙
全玻璃幕墙
半隐框玻璃幕墙
点式玻璃幕墙
单元式玻璃幕墙
框架式玻璃幕墙
按结构型式分
按安装方式分
框支撑玻璃幕墙
共53页 第31页

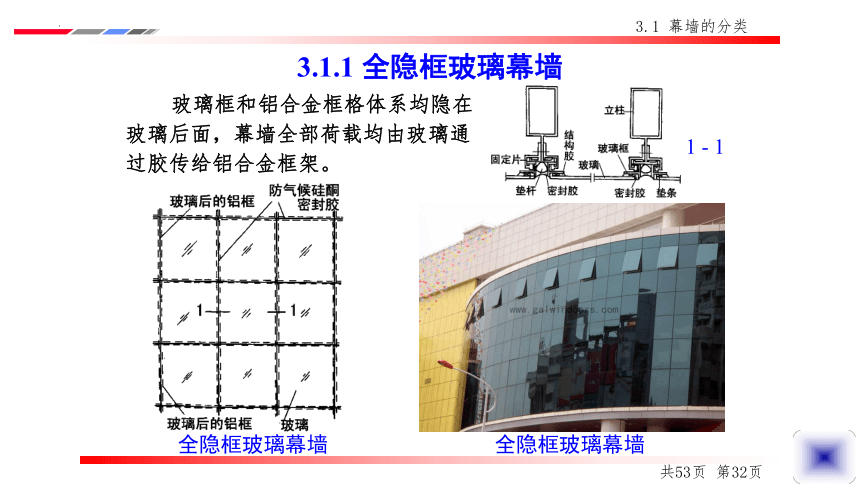

3.1.1 全隐框玻璃幕墙
玻璃框和铝合金框格体系均隐在玻璃后面，幕墙全部荷载均由玻璃通过胶传给铝合金框架。
全隐框玻璃幕墙 全隐框玻璃幕墙
1 - 1
3.1 幕墙的分类
共53页 第32页

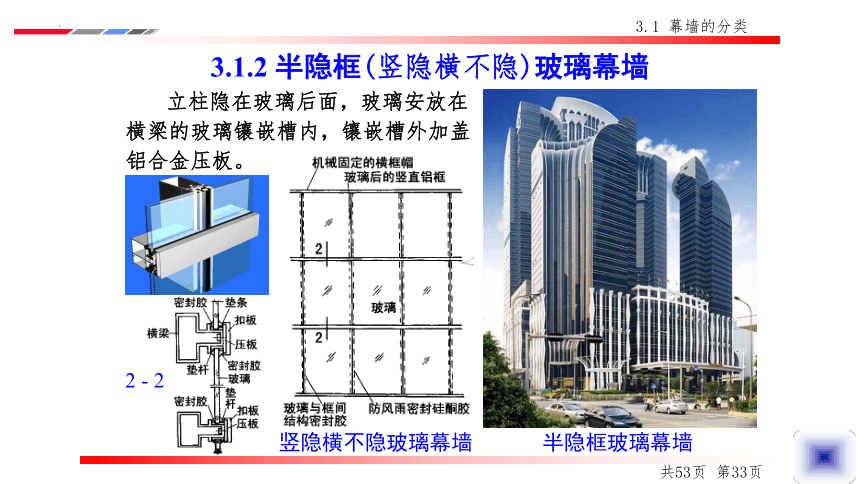

3.1.2 半隐框(竖隐横不隐)玻璃幕墙
立柱隐在玻璃后面，玻璃安放在横梁的玻璃镶嵌槽内，镶嵌槽外加盖铝合金压板。
竖隐横不隐玻璃幕墙 半隐框玻璃幕墙
2 - 2
3.1 幕墙的分类
共53页 第33页

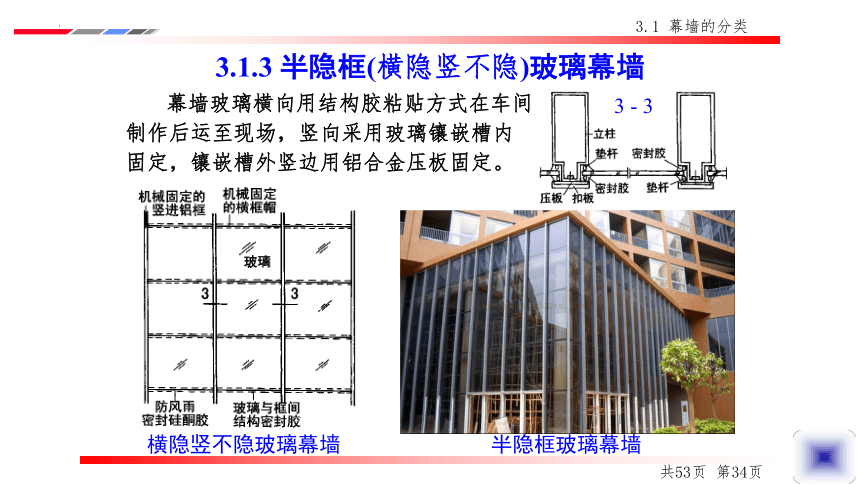

3.1.3 半隐框(横隐竖不隐)玻璃幕墙
幕墙玻璃横向用结构胶粘贴方式在车间制作后运至现场，竖向采用玻璃镶嵌槽内固定，镶嵌槽外竖边用铝合金压板固定。
横隐竖不隐玻璃幕墙 半隐框玻璃幕墙
3 - 3
3.1 幕墙的分类
共53页 第34页

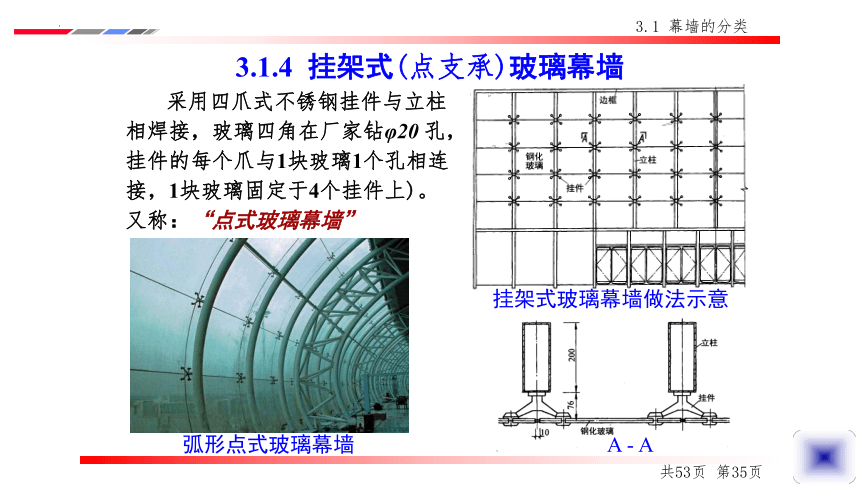

3.1.4 挂架式(点支承)玻璃幕墙
采用四爪式不锈钢挂件与立柱相焊接，玻璃四角在厂家钻φ20 孔，挂件的每个爪与1块玻璃1个孔相连接，1块玻璃固定于4个挂件上)。又称：“点式玻璃幕墙”
挂架式玻璃幕墙做法示意
弧形点式玻璃幕墙 A - A
3.1 幕墙的分类
共53页 第35页
点式幕墙不锈钢挂件
驳接爪（2～4爪） 转接头
长单爪 驳接头 驳接爪连接大样
3.1 幕墙的分类
共53页 第36页
3.1.5 无骨架(全玻)玻璃幕墙
前述幕墙均为金属骨架支托玻璃饰面，无骨架幕墙则玻璃既是饰面，又是承受自重和风载的结构构件。
吊挂式无骨架玻璃幕墙 无骨架玻璃幕墙构造示意
3.1 幕墙的分类
共53页 第37页

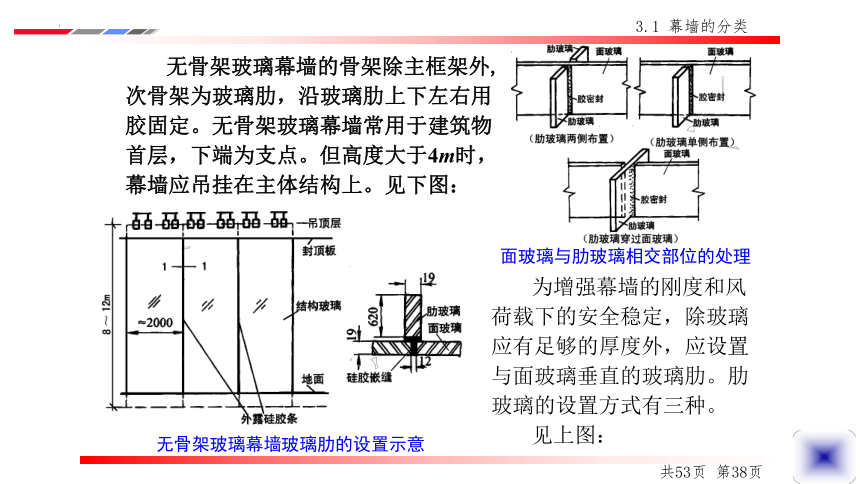

无骨架玻璃幕墙的骨架除主框架外,次骨架为玻璃肋，沿玻璃肋上下左右用胶固定。无骨架玻璃幕墙常用于建筑物首层，下端为支点。但高度大于4m时，幕墙应吊挂在主体结构上。见下图：
为增强幕墙的刚度和风荷载下的安全稳定，除玻璃应有足够的厚度外，应设置与面玻璃垂直的玻璃肋。肋玻璃的设置方式有三种。
见上图：
面玻璃与肋玻璃相交部位的处理
无骨架玻璃幕墙玻璃肋的设置示意
3.1 幕墙的分类
共53页 第38页

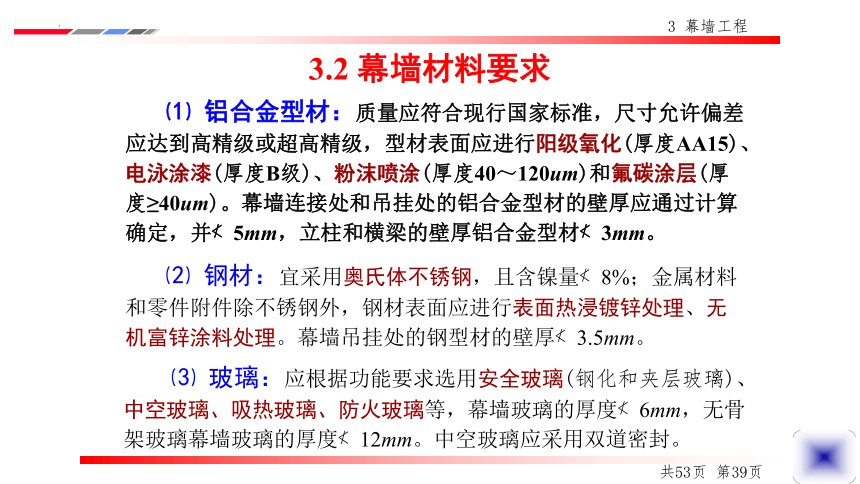

3.2 幕墙材料要求
⑴ 铝合金型材：质量应符合现行国家标准，尺寸允许偏差应达到高精级或超高精级，型材表面应进行阳级氧化(厚度AA15)、电泳涂漆(厚度B级)、粉沫喷涂(厚度40～120um)和氟碳涂层(厚度≥40um)。幕墙连接处和吊挂处的铝合金型材的壁厚应通过计算确定，并≮5mm，立柱和横梁的壁厚铝合金型材≮3mm。
⑵ 钢材：宜采用奥氏体不锈钢，且含镍量≮8%；金属材料和零件附件除不锈钢外，钢材表面应进行表面热浸镀锌处理、无机富锌涂料处理。幕墙吊挂处的钢型材的壁厚≮3.5mm。
⑶ 玻璃：应根据功能要求选用安全玻璃(钢化和夹层玻璃)、中空玻璃、吸热玻璃、防火玻璃等，幕墙玻璃的厚度≮6mm，无骨架玻璃幕墙玻璃的厚度≮12mm。中空玻璃应采用双道密封。
3 幕墙工程
共53页 第39页
⑷ 橡胶制品：
宜采用三元乙丙、氯丁橡胶及硅橡胶的压模成型产品；密封胶条应采用挤出成型产品，并符合现行标准。
⑸ 硅酮结构密封胶：隐框、半隐框幕墙所采用的结构粘结材料必须是中性硅酮结构密封胶，其性能必须符合《建筑用硅酮结构密封胶》(GB16776)的规定，并在有效期内使用。
幕墙密封条安装示意图
高级硅酮
建筑密封胶
硅酮结构密封胶
3.2 幕墙的材料要求
共53页 第40页
3.3 幕墙安装施工工艺
放样定位→安装支座→安装立柱→安装横梁→安装玻璃→打胶→清理。
3.3.1 工艺流程
根据幕墙的造型、尺寸和图纸要求，进行幕墙的放样、弹线。各种埋件的数量、规格、位置及防腐处理须符合设计要求；在幕墙骨架与建筑结构之间设置连接固定支座,上下支座须在一条垂直线上。
3.3.2 放样定位、安装支座
3 幕墙工程
框架式
幕墙节点
单元式
幕墙节点
共53页 第41页
3.3.3 安装立柱
在两固定支座间，用不锈钢螺栓将立柱按安装标高要求固定,立柱安装轴线偏差≯2mm，相邻两立柱安装标高偏差≯3mm。支座与立柱接触处用柔性垫片隔离。立柱安装调整后应及时紧固。
3.3.4 安装横梁
确定各横梁在立柱的标高，用铝角将横梁与立柱连接起来，横梁与立柱的接触处设置弹性橡校垫。相邻两横梁水平标高偏差≯1mm。同层横梁的标高偏差，当幕墙宽度≤35m时，≯5mm；当幕墙宽度＞35m时，≯7mm，同层横梁安装应由下而上进行。
3.3 幕墙安装施工工艺
共53页 第42页
3.3.5 安装玻璃
⑴ 明框幕墙：明框幕墙是用压板和橡皮将玻璃固定在横梁和立柱上。固定玻璃时，在横梁上设置定位垫块,垫块的搁置点离玻璃垂直边缘的距离宜为玻璃宽度的1/4,且不宜＜150mm,垫块的宽度应≯所支撑玻璃的厚度，长度不宜＜25mm。
⑵ 隐框幕墙玻璃：隐框幕墙的玻璃是用结构硅酮胶粘结在铝合金框格上，从而形成玻璃单元块。玻璃单元块在工厂用专用打胶机完成。玻璃单元块制成后，将单元块中铝框格的上边挂在横梁上，再用专用固定片将铝框格的其余三条边钩夹在立柱和横梁上，框格每边的固定片数量不少于二片。
3.3 幕墙安装施工工艺
明框玻璃幕墙
共53页 第43页
⑶ 半隐框幕墙：半隐墙幕墙在一个方向上隐框，在另一方面上则为明框。隐框方向上的玻璃边缘用结构硅硐胶固定，在明框方向上的玻璃边缘用压板和连接螺栓固定，隐框边和明框边的具体施工方法可分别参照隐框幕墙和明框幕墙的玻璃安装方法。
⑷ 玻璃与构件不得直接接触，玻璃四周与构件凹槽底部应保持一定的空隙，每块玻璃下应至少放置两块宽度与槽口宽度相同、长度不小于100mm的弹性定位垫块；玻璃四周镶嵌的橡胶条材质应符合设计要求，镶嵌应平整，橡胶条比边框内槽长1.5～2%，橡胶条在转角处应斜面断开，并用粘结剂粘结牢固后嵌入槽内。
3.3 幕墙安装施工工艺
点支式玻璃固定方式
共53页 第44页
3.3.6 打胶、清理
打胶：打胶的温度和湿度应符合相关规范的要求。
清理：玻璃幕墙的玻璃安装完后，应用中性清洁剂和水对有污染的玻璃和铝型材进行清洗。
⑸ 高度超过4m 的无骨架玻璃(全玻)幕墙应吊挂在主体结构上，吊夹具应符合设计要求，玻璃与玻璃、玻璃与玻璃肋之间的缝隙应用硅酮结构密封胶填嵌密实。
⑹ 挂架式(点支承)玻璃幕墙应采用带万向头的活动不锈钢爪，其钢爪间的中心距离应大于250mm。
3.3 幕墙安装施工工艺
拉索点支式玻璃固定方式
共53页 第45页
北京兰华大厦玻璃幕墙施工
幕墙单元板块现场堆放 北京兰华大厦全景
3 幕墙工程
非直线几何的建筑轮廓及全玻璃幕墙造型，突出了现代建筑的硬直感、机械感和强烈的个性，是一座智能化写字楼。
共53页 第46页
幕墙为单元式幕墙，单块重量达700kg，玻璃厚度：10钢化玻璃＋1.52胶＋8钢化玻璃＋12中空＋10钢化玻璃。
起吊前检查单元板块 单元板块开始吊装
3 幕墙工程
共53页 第47页
幕墙起吊 幕墙框架与钢结构连接
第一单元即将就位
3 幕墙工程
共53页 第48页
用吊篮进行幕墙
安装和清理
幕墙安装进行中
幕墙总面积达2.8万平方米
3 幕墙工程
共53页 第49页
幕墙已
新鲜出炉了！
3 幕墙工程
共53页 第50页
幕墙工程欣赏
深圳会展中心明框玻璃幕墙 日本COCOON大厦(东京)
3 幕墙工程
共53页 第51页
幕墙工程欣赏
深圳音乐厅玻璃幕墙
球形金属及玻璃吊挂式幕墙
3 幕墙工程
共53页 第52页
幕墙工程的缺陷及发展趋势
玻璃幕墙有绚丽的外观，但也有“光污染” 、能耗大、造价高等缺陷。下一代玻璃幕墙是集发电、隔音、隔热、安全、装饰功能于一体的光电幕墙和能改变建筑生态和建筑色彩的生态幕墙。
北京辉煌净雅大酒店 节能环保幕墙
LED多媒体动态幕墙 LED彩显幕墙 光电幕墙
3 幕墙工程
共53页 第53页
