预应力混凝土工程施工
1 先张法施工

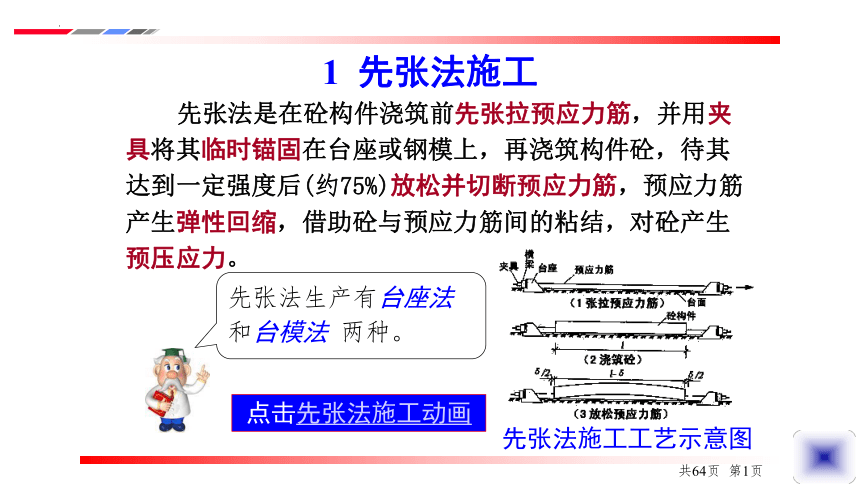

先张法是在砼构件浇筑前先张拉预应力筋，并用夹具将其临时锚固在台座或钢模上，再浇筑构件砼，待其达到一定强度后(约75%)放松并切断预应力筋，预应力筋产生弹性回缩，借助砼与预应力筋间的粘结，对砼产生预压应力。
先张法施工工艺示意图
先张法生产有台座法
和台模法 两种。
点击先张法施工动画
共64页 第1页
1.1 台座
台座承受全部预应力筋的拉力，故台座应具有足够的强度、刚度和稳定性，以免因台座变形、倾覆和滑移而引起预应力的损失。
台座由台面、横梁和承力结构组成。按构造形式不同，可分为墩式台座、槽形台座和桩式台座等。台座可成批生产预应力构件。
墩式长线台座
台座
台面
共64页 第2页
1.1.1 墩式台座

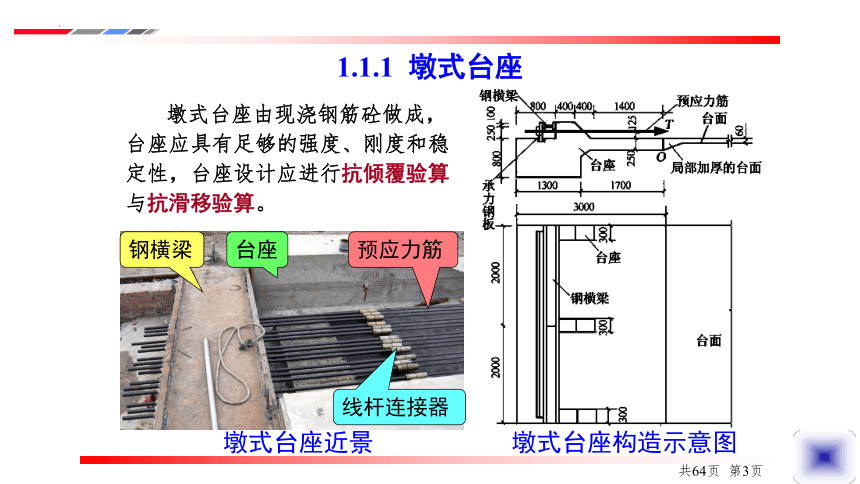

墩式台座由现浇钢筋砼做成，台座应具有足够的强度、刚度和稳定性，台座设计应进行抗倾覆验算与抗滑移验算。
墩式台座近景 墩式台座构造示意图
台座
钢横梁
线杆连接器
预应力筋
共64页 第3页

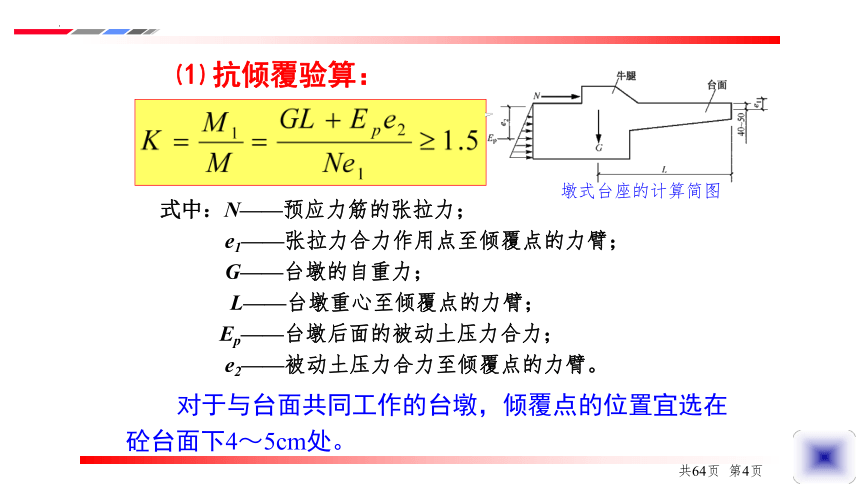

⑴ 抗倾覆验算：
式中：N——预应力筋的张拉力；
e1——张拉力合力作用点至倾覆点的力臂；
G——台墩的自重力；
L——台墩重心至倾覆点的力臂；
Ep——台墩后面的被动土压力合力；
e2——被动土压力合力至倾覆点的力臂。
对于与台面共同工作的台墩，倾覆点的位置宜选在砼台面下4～5cm处。
墩式台座的计算简图
共64页 第4页
⑵ 抗滑移验算：
式中：K——抗滑移安全系数，不小于1.3；
N1——抗滑移的力，对于独立台墩，由侧壁土压力和底部摩阻力产生。
台墩与台面共同工作时，预应力筋的张拉力几乎全部传给了台面，可不进行抗滑移验算。
共64页 第5页
1.1.2 槽式台座
由端柱、传力柱、横梁和台面组成，既可承受张拉力和倾覆力矩,加盖后又可作为蒸汽养护槽。适用于张拉吨位较大的吊车梁、屋架、箱梁等大型预应力砼构件。
槽式台座构造示意图
共64页 第6页

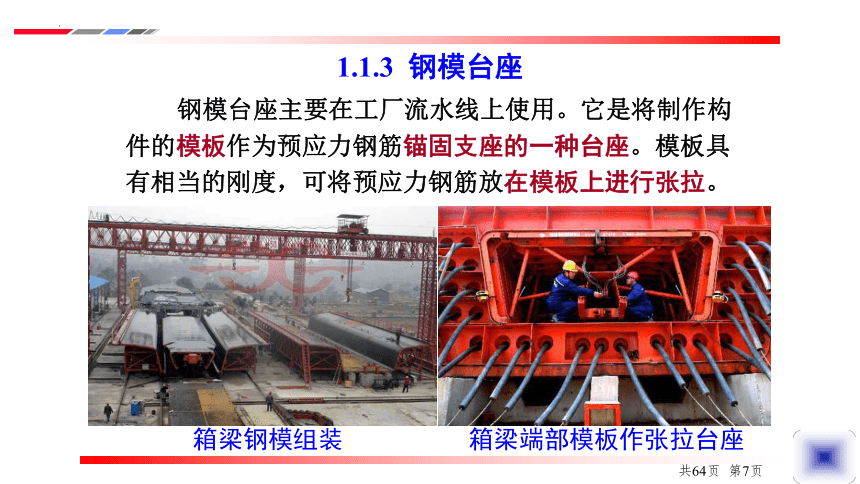

钢模台座主要在工厂流水线上使用。它是将制作构件的模板作为预应力钢筋锚固支座的一种台座。模板具有相当的刚度，可将预应力钢筋放在模板上进行张拉。
1.1.3 钢模台座
箱梁钢模组装 箱梁端部模板作张拉台座
共64页 第7页
1.2 施工工艺
张拉预应力筋
支侧模、安设预埋件
预应力筋制作
支底模、安放钢筋
骨架及预应力筋
压 试 块
制作砼试块
浇 筑 砼
养护、拆模
放松预应力筋
构件起吊、堆放
张拉机具准备
调整初应力

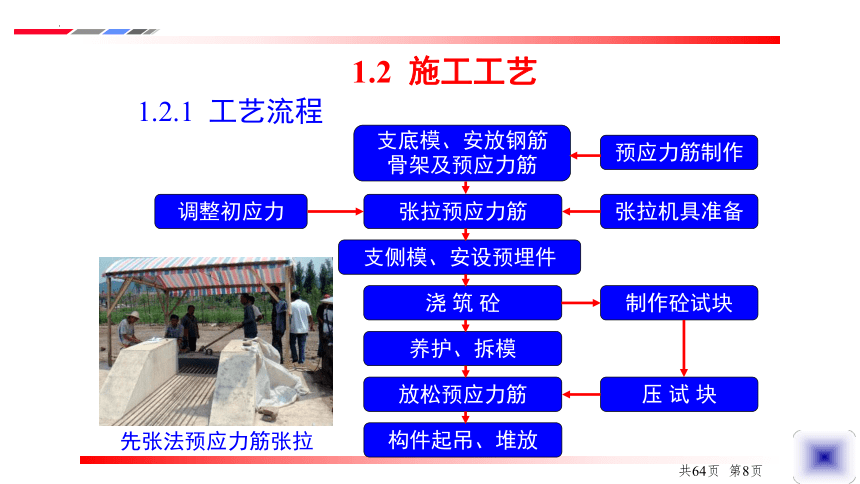

1.2.1 工艺流程
先张法预应力筋张拉
共64页 第8页
1.2.2 预应力筋的张拉
⑴ 单根钢丝张拉：台座法多进行单根张拉，由于张拉力较小，一般可采用10～20kN电动螺杆张拉机或电动卷扬机单根张拉，弹簧测力计测力，优质锥销式夹具锚固。
⑵ 整体钢丝张拉：台模法多进行整体张拉，可采用台座式千斤顶设置在台墩与钢横梁之间进行整体张拉，优质夹片式夹具锚固。要求钢丝的长度相等，事先调整初应力。
数控式预应力
钢丝张拉机
共64页 第9页
镦头梳筋板夹具 张拉千斤顶与张拉钩
在预制厂生产预应力多孔板时，可在钢模上用镦头梳筋板夹具进行整体张拉。
方法是：钢丝两端镦粗，一端卡在固定梳筋板上，另一端卡在张拉端的活动梳筋板上。用张拉钩钩住活动梳筋板，再通过连接套筒将张拉钩和拉杆式千斤顶连接，即可张拉。
共64页 第10页
⑶ 单根钢绞线张拉：可采用前卡式千斤顶张拉，单孔夹片工具锚固定。
⑷ 整体钢绞线张拉：一般在三横梁式台座上进行，台座式千斤顶与活动横梁组装在一起，利用工具式螺杆与连接器将钢绞线挂在活动横梁上，张拉前，先用小型千斤顶在固定端逐根调整钢绞线初应力。张拉时，台座式千斤顶推动活动横梁带动钢绞线整体张拉。
前卡式千斤顶
逐根张拉
共64页 第11页
活动横梁
固定横梁
工具锚
台座式千斤顶
高压油泵
墩式台座
预应力筋
⑸ 粗钢筋的张拉：分单根张拉和多根成组张拉。由于在长线台座上预应力筋的张拉伸长值较大，一般千斤顶行程多不能满足，张拉较小直径钢筋可用卷扬机。
张拉机具的张拉力应不小于预应力筋张拉力的 1.5倍；张拉行程应不小于预应力筋伸长值的 1.1～1.3倍。
钢筋预应力张拉机1 钢筋预应力张拉机2
共64页 第13页
1.2.3 预应力筋的张拉程序
⑴ 预应力钢丝：钢丝的张拉工作量大，宜采用一次张拉程序：
0→1.03～1.05σcon 锚固
⑵ 低松驰钢绞线：采用一次张拉程序：
对于单根张拉：0→σcon 锚固
对于整体张拉：0→初应力调整→σcon 锚固
式中：σcon ——预应力筋的张拉控制应力。
共64页 第14页
1.2.4 预应力值校核
钢丝张拉时，伸长值不作校核。张拉锚固后，用钢丝内力测定仪反复测定4次，取后3次的平均值为钢丝内力。其允许偏差为设计规定预应力值的±5%。
每工作班检查预应力筋总数的1%，且不少于3根。
2CN-1型双控钢丝内力测定仪
预应力钢丝
内力的检测
，一般在张
拉锚固后1h
进行
共64页 第15页
业内俗称
“单控”
钢绞线张拉时，一般采用张拉力控制、伸长值校核。
业内俗称为“双控”！
张拉过程中随时测量伸长值
(量测千斤顶活塞行程
反算预应力筋伸长值)
台座式
千斤顶
固定横梁
活动横梁
工具锚
量千斤顶行程
共64页 第16页
张拉时预应力筋的实际伸长值与理论伸长值的允许偏差为±6%。
张拉力控制的校核方法与钢丝相同.
1.3 先张法施工注意事项
⑴ 台座法张拉预应力筋时，应先张拉靠近台座截面重心处的预应力筋，避免台座承受过大的偏心压力。张拉宜分批、对称进行。
⑵ 采用应力控制法张拉时，应校核预应力筋的伸长值。当实际伸长值与计算伸长值的偏差大于±6%时，应暂停张拉，查明原因并采取措施调整后，方可继续张拉。
⑶ 多根预应力筋同时张拉时，须事先调整初应力，使相互间的应力一致。预应力筋张拉锚固后的实际预应力值与设计规定检验值的相对允许偏差为±5%。
共64页 第17页
⑷ 先张法中的预应力筋不允许出现断裂或滑脱。在浇筑砼前发生断裂或滑脱的预应力筋必须予以更换。
⑸ 锚固时，张拉端预应力筋的回缩量应符合设计要求，设计无要求时不得大于施工规范规定。
⑹ 张拉锚固后，预应力筋对设计位置的偏差不得大于5mm，且不得大于构件截面短边尺寸的4%。
⑺ 施工中必须注意安全，严禁正对钢筋张拉的两端站立人员，防止断筋回弹伤人。
预应力筋张拉的安全防护
共64页 第18页
1.4 砼的浇筑与养护
预应力筋张拉完成后，应尽快进行钢筋绑扎、模板拼装和砼浇筑等工作。砼浇筑时，振动器不得碰撞预应力筋。砼未达到强度前，也不允许碰撞或踩动预应力筋。
当构件在台座上进行湿热养护时，应防止温差引起的预应力损失。先张法在台座上生产砼构件，其最高允许的养护温度应根据设计规定的允许温差(张拉与养护时的温度之差)计算确定。当砼强度达到7.5N／mm2(粗钢筋配筋)或10N／mm2(钢丝、钢绞线配筋)以上时，则可不受设计规定的温差限制。
共64页 第19页
1.5 预应力筋的放张
砼强度达到设计规定的数值(不小于标准强度的75%)后，才可放松预应力筋。
⑴ 轴心受预压构件，所有预应力筋应同时放张；
1.5.1 放张顺序
⑵ 偏心受预压构件，应先同时放张预压力较小区域的预应力筋，再同时放张预压力较大区域的预应力筋；
⑶ 不能满足上述要求时，应分阶段、对称、交错地放张，防止构件在放张过程中产生弯曲、裂纹或预应力筋断裂。
共64页 第20页
1.5.2 放张方法
⑴ 当预应力筋采用钢丝时，配筋不多的中小型钢筋砼构件，钢丝可用砂轮锯或切断机切断等方法放松。
共64页 第21页
长线台座上放松后预应力筋的切断顺序，一般由放松端开始,逐次切向另一端。
长线法生产预应力空心板
配筋多的钢筋砼构件，钢丝应同时放松，如逐根放松，则最后几根钢丝将由于承受过大的拉力而突然断裂，易使构件端部开裂。
⑵ 预应力筋为钢筋时，对热处理钢筋及冷拉IV级钢筋不得用电弧切割，宜用砂轮锯或切断机切断。数量较多时，也应同时放松。多根钢丝或钢筋的同时放松，可用油压千斤顶放张、砂箱放张、楔块放张等方法。
楔块放张 砂箱放张
⑶ 采用湿热养护的预应力砼构件，宜热态放松预应力筋，而不宜降温后再放松。
共64页 第22页
